Фундамент из блоков ФБС своими руками. Как укрепить фундамент из фбс


Фундамент из блоков ФБС своими руками

Выбор основания для возведения дома с подвальным пространством – это 30 % расходов на строительство. Для сокращения затрат будет актуальным фундамент из блоков ФБС, обеспечивающий длительность ресурса износостойкости. Чтобы построить конструкцию самостоятельно, необходимо арендовать спецтехнику, составить проект дома и выполнить рытье котлована. Блоки для фундамента – это промышленная технология, которая при соблюдении последовательности мероприятий может успешно применяться в загородном, частном и дачном строительстве.

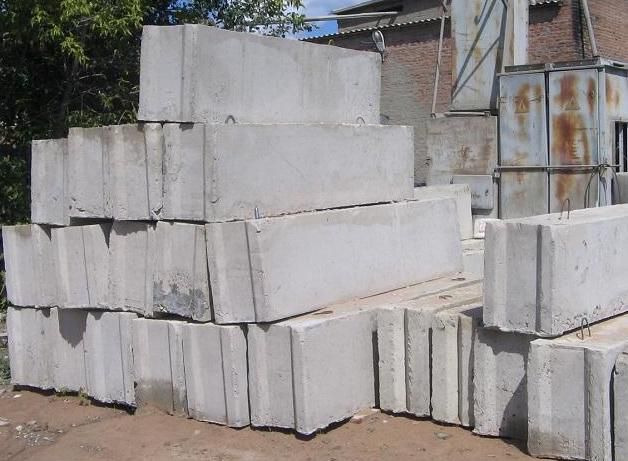

Что собой представляют блоки ФБС

ФБС-фундамент выполняется в виде железобетонной подушки и блочных вертикальных стен. Фундамент, самостоятельно изготовленный из блоков прочных фундаментных, исключает армирование, т.к. бетон обладает способностью к сжатию.

Усиленные блоки – бетонные ФБС-конструкции, из которых делается фундамент, имеют ряд преимуществ для собственников частных или загородных участков.

К достоинствам строительных мероприятий относят:

  • легкость монтажных работ;
  • высокие характеристики прочности и морозостойкости, которые в итоге получит цоколь;
  • небольшая себестоимость по сравнению с надежностью основы;
  • выбор параметров изделий согласно конфигурации дома или глубины фундаментальной конструкции.

Экономическая выгода, которую имеет строительство фундамента из блоков ФБС, проявляется в отсутствии затрат средств и времени на сооружение опалубки или каркаса из арматуры. Основание может создаваться при любой погоде, и, к тому же, не нужно ожидать пока бетонное тесто наберет прочность.

Конструктивные типы изделий

Фундамент, сделанный из бетонных фундаментных блоков, исполняется как лента либо имеет столбчатый конструктив. Ленточная постройка выдерживает вес многоэтажки, одноэтажного дома. Габариты, которые имеет стеновой материал, определяют по толщине наземной стены, разновидности грунта, этажности здания.

Столбчатая укладка фундаментных блоков оправдана только на плотных грунтах. Если строительство проводится на болотистых почвах, используются опоры-плиты или сваи.

Типоразмеры изделий ФБС

Фундамент из ФБС – одна из разновидностей блоков, технический регламент производства которых указан в ГОСТ 13579-78. Нормативный документ рассматривает материалы, характеристики конструктива и правила по транспортировке изделий. Сплошные блоки повышенной прочности выполняются из смеси на основе бетона 1,8 т/м3 по плотности.

Чтобы построить блочный фундамент, применяют элементы нескольких типоразмеров:

  • шириной от 30 до 60 см с шагом 10 см;
  • длиной 9, 12 и 24 дм;
  • высотой 30 или 60 см.

Блоки типа ФБС, из которых выполняется фундамент, фиксируются монтажной петлей или загибаются. Хороший вариант хранения – расположение на деревянной платформе толщиной 3 см. Укладка фундамента из блоков ФБС своими руками

Алгоритм монтажных мероприятий

Пошаговая инструкция монтажа блочных элементов из бетона заключается в выполнении следующих технологических шагов:

  1. Анализ участка (выявление типа почвы, уровня ее промерзания, УГВ).
  2. Земляные работы (разметка территории, рытье котлована).
  3. Организация подушки.
  4. Последовательная укладка блоков под определенный тип основания.
  5. Выполнение гидроизоляции.
  6. Обустройство теплоизоляции.
  7. Обратная засыпка основы.

Правильный фундамент, сделанный из блоков типа ФБС, подразумевает не только верный алгоритм, как нужно укладывать бетонные блоки. Мероприятия требуют тщательного планирования высоты стен с учетом существующего подвального этажа и глубины промерзания почвы.

Проведение анализа местности

Учет типа почвы, УГВ имеет смысл, если на участке нужно организовать сборный, проходящий линии дома ленточный бетонный фундамент – конструкция из блоков типа ФБС предусматривает рытье траншеи.

Чтобы правильно сделать конструкцию, важно рассчитать ее опирание. Элементы располагают на 30 см ниже уровня промерзания грунтов, что исключает растрескивание материала во время морозного вспучивания. При наличии подвала глубина строения планируется ниже напольной поверхности на 20-30 см.

Делать фундамент из блоков ФБС мелкозаглубленного типа оправдано для легких построек из дерева, газобетона, полистиролбетона, СИП-панелей. Углубление конструкции определяется типом почвы. В работе на плотных почвах лучше соблюдать стандартное размещение элементов – на 2,5 м. Монолиты без заглубления сооружаются только специалистами в области строительства, поскольку в результате незнания технологии здание может перекоситься.Установка блоков ФБС с помощью крана для постройки фундамента

Проведение земляных работ

Фундамент для дома из бетонных блоков предусматривает верную разметку территории. Планировка участка осуществляется согласно проектной документации и состоит из двух этапов.

Разметка территории под котлован

Профессиональное руководство специалистов презентует четкий алгоритм разметки:

Вбивание кольев. Располагаются на расстоянии 50 – 100 см от углов конструкции, чтобы предотвратить осыпание почвы.

Растягивание шнура. Размещается согласно внешним стенам, предусматривает наличие цоколя, ширины блока.

Дополнительные мероприятия. Если у постройки имеется эркер, подъезд, то сборный или ленточный тип фундамента, созданный из блоков типа ФБС, размечают мелом или грунтовкой.

После выполнения всех задач итоговый результат сверяют с проектом и корректируют.

Выкапывание котлована

Земляные работы проводятся с учетом существующих коммуникаций, УГВ и грунтов. Когда монтаж фундамента выполняется на подвале, подразумевает укладку плит, а на участке – слабый грунт, оправдан котлован на глубине 40 см. Траншейную ленту лучше углубить на 30 – 70 см.

Рытье котлована производится следующим образом:

Снимается верхний слой грунта на выбранную глубину.

Для глубокого котлована обустраивается заграждение.

Вертикальные поверхности выравниваются, прокладывается гидроизоляция.

На рыхлых грунтах стенки размечаются под углом, при прорезании водоносного слоя расширяется траншея и делается 3-5 уступов в зависимости от типа почвы.

Периодические контролируется вертикальность стен.

Дальнейшие задачи включают укладку геотекстиля, формирование подушки на основе гравия и песка.

Какие дополнительные требования к выкапыванию ямы? Проведение работ в сухое время года, чтобы предотвратить размыв грунтов.

Организация подушки

Фундамент под блочный дом в зависимости от грунтов укладывают на плиты из железобетона, песок, гравийную смесь или щебень со средними фракциями.

Железобетонный вариант

Выполнить ленточный тяжелый фундамент, работая с элементами из бетонных блоков, можно с помощью укладки ЖБ-изделий в качестве подушки. Мероприятия подчиняются следующему алгоритму:

Укладка песчаной подложки толщиной 0,3 – 0,5 (ориентируются по разновидности грунта).

Для подложки выбирается средний или крупный песок, поскольку он дает меньшую усадку, и фундамент для дома из блоков не деформируется.

Особенности подушки на основе песка

Песчаная подушка актуальна, чтобы создать сборный фундамент из блоков. Подложка отличается простотой выполнения, невысокой себестоимостью. Сборный прочный фундамент, сделанный из блоков бетонных ФБС, распределит нагрузку здания на грунт.

Применение песчано-гравийной подушки

Конструкцию из смеси гравия с песком, средним по крупности отличает хорошая несущая способность и простота выполнения. В сравнении с песчаным основанием, положенный каркас – ленточный прочный фундамент, массивный из бетонных плотных блоков, будет иметь высокую себестоимость. Преимуществом применения песка и гравия является хорошая плотность материалов – они выдерживают вес многоэтажки.

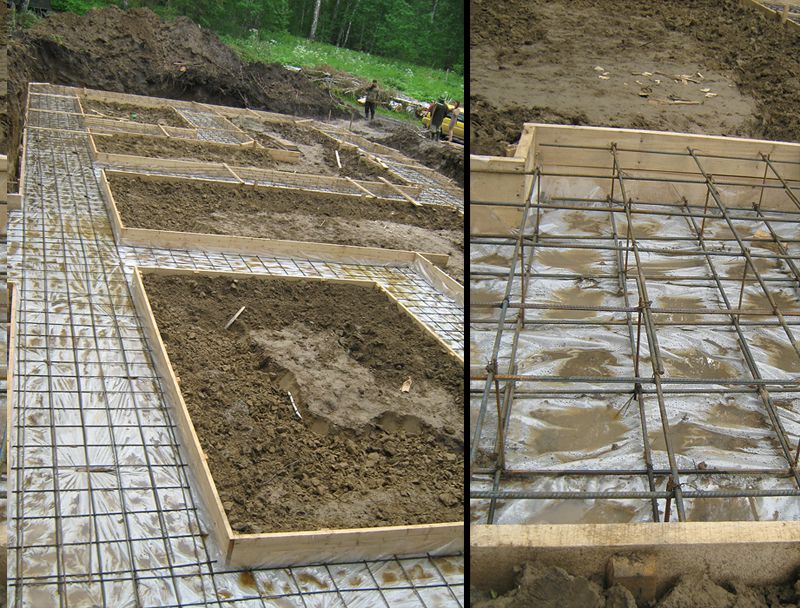

Заливка бетонной подушки

Вариант, подходящий для зданий с повышенной нагрузки. Пошаговая инструкция заключается в армировании и заливке теста из бетона:

Монтируется опалубка. Используйте материалы, которыми вы оформляли свой участок – фанеру, ОСБ, доску с гидроизоляцией.

Выполняется армирующий каркас на основе пояса-сетки и профильных прутьев с перемычками по вертикали.

Заливается бетонная смесь за один подход.

Укладка состава проводится по верхнему борту опалубного каркаса.Фундамент из блоков ФБС — преимущества и конструктивные характеристики основания

Технология укладки блоков

Устройство фундамента из ФБС предусматривает предварительную подготовку чертежей. Простая схема позволит понять, как класть первый ряд блоков на фундамент, а за ним – последующий. Обязательно выполняется перевязка со смещением элементов на 25 см.

Нюансы, которые важно учесть

Как сделать фундамент из блоков, подскажет разработанный специалистами алгоритм.

Согласно правилам:

  • оптимальная длина изделий должна равняться 2,4 м – так сокращается количество швов;
  • обязательна сцепка с железобетонными подушками путем заделки пустот бетонной смесью;
  • выполнение вентиляционных продухов общей площадью 0,004 единицы от подвального пространства.

При слабом грунте первый ряж усиливается монолитным поясом ЖБ.

Технологическая последовательность укладки

Для жесткости основной конструкции актуален фундамент, размещенный на сборных блоках, уложенных своими руками. Мероприятия проводятся с учетом расположения углов на одной линии, наличия элементов около коммуникационных отверстий и плотности прилегания всех изделий.

Правильно делать фундамент из блоков ФБС означает придерживаться поэтапной методики:

Помещая фундамент, уложенный из блоков прочных ФБС на грунт, учите, как правильно укладывать на бетонное тесто блоки. Работайте по аналогии с кирпичной кладкой.

Выполнение Т-видной перевязки с соблюдением нахлеста в ? высоты элемента (плотные почвы) и на полную высоту (грунты, подверженные сжатию).

Заливка раствора только лопатой и последующее его выравнивание.

Заполнение вертикальных швов после того, как сделан ряд из блоков своими руками.

Контроль вертикальности маяками (допускается угол отклонения 2-3 градуса).

Формирование технологических проемов, немного больше указанных в проекте для быстрого крепления анкеров или кирпичей.

Последний ряд конструкции уширяют путем монтажа на блоки 60 см элементов 40 см – так усиливается пространственная жесткость дома.Фундамент из блоков ФБС основы строительства

Завершающая стадия мероприятий

Планируя, как правильно построить фундамент на прочных блоках, работая своими руками, не забывайте о гидроизоляционных и засыпочных мероприятиях. Манипуляции проводятся на любых почвах и включают следующее:

гидроизоляцию. Сделанный блочный слой обрабатывают рубероидом, битумом, жидкой резиной засыпку. Построенный монолит высыхает несколько дней, после чего его засыпают песком с мелкими фракциями и трамбуют.

Окончательные манипуляции заключаются в организации дренажа и отмостки.

Фундамент из бетонных блоков – конструкция, которая при детальном ознакомлении с алгоритмом будут не затратной по времени и средствам.

Оцените статью: Поделитесь с друзьями!

siteproremont.ru

Фундамент из блоков ФБС: основы строительства

Выбор основания для возведения дома с подвальным пространством – это 30 % расходов на строительство. Для сокращения затрат будет актуальным фундамент из блоков ФБС, обеспечивающий длительность ресурса износостойкости. Чтобы построить конструкцию самостоятельно, необходимо арендовать спецтехнику, составить проект дома и выполнить рытье котлована. Блоки для фундамента – это промышленная технология, которая при соблюдении последовательности мероприятий может успешно применяться в загородном, частном и дачном строительстве.Как произвести гидроизоляцию фундамента из блоков ФБС

Преимущества и конструктивные характеристики основания

ФБС-фундамент выполняется в виде железобетонной подушки и блочных вертикальных стен. Фундамент, самостоятельно изготовленный из блоков прочных фундаментных, исключает армирование, т.к. бетон обладает способностью к сжатию.

Достоинства строительства

Усиленные блоки – бетонные ФБС-конструкции, из которых делается фундамент, имеют ряд преимуществ для собственников частных или загородных участков. К достоинствам строительных мероприятий относят:

  • легкость монтажных работ;
  • высокие характеристики прочности и морозостойкости, которые в итоге получит цоколь;
  • небольшая себестоимость по сравнению с надежностью основы;
  • выбор параметров изделий согласно конфигурации дома или глубины фундаментальной конструкции.

Экономическая выгода, которую имеет строительство фундамента из блоков ФБС, проявляется в отсутствии затрат средств и времени на сооружение опалубки или каркаса из арматуры. Основание может создаваться при любой погоде, и, к тому же, не нужно ожидать пока бетонное тесто наберет прочность.Схема устройства фундамента из блоков ФБС

Конструктивные типы изделий

Фундамент, сделанный из блоков бетонных фундаментных, исполняется как лента либо имеет столбчатый конструктив. Ленточная постройка выдерживает вес многоэтажки, одноэтажного дома. Габариты, которые имеет стеновой материал, определяют по толщине наземной стены, разновидности грунта, этажности здания.Столбчатая укладка фундаментных блоков оправдана только на плотных грунтах. Если строительство проводится на болотистых почвах, используются опоры-плиты или сваи.

Типоразмеры изделий ФБС

Фундамент из ФБС – одна из разновидностей блоков, технический регламент производства которых указан в ГОСТ 13579-78. Нормативный документ рассматривает материалы, характеристики конструктива и правила по транспортировке изделий. Сплошные блоки повышенной прочности выполняются из смеси на основе бетона 1,8 т/м3 по плотности.Чтобы построить блочный фундамент, применяют элементы нескольких типоразмеров:

  • шириной от 30 до 60 см с шагом 10 см;
  • длиной 9, 12 и 24 дм;
  • высотой 30 или 60 см.

Блоки типа ФБС, из которых выполняется фундамент, фиксируются монтажной петлей или загибаются. Хороший вариант хранения – расположение на деревянной платформе толщиной 3 см.Укладка фундамента из блоков ФБС своими руками

Алгоритм монтажных мероприятий

Пошаговая инструкция монтажа блочных элементов из бетона заключается в выполнении следующих технологических шагов:

  1. Анализ участка (выявление типа почвы, уровня ее промерзания, УГВ).
  2. Земляные работы (разметка территории, рытье котлована).
  3. Организация подушки.
  4. Последовательная укладка блоков под определенный тип основания.
  5. Выполнение гидроизоляции.
  6. Обустройство теплоизоляции.
  7. Обратная засыпка основы.

Правильный фундамент, сделанный из блоков типа ФБС, подразумевает не только верный алгоритм, как нужно укладывать бетонные блоки. Мероприятия требуют тщательного планирования высоты стен с учетом существующего подвального этажа и глубины промерзания почвы.

Проведение анализа местности

Учет типа почвы, УГВ имеет смысл, если на участке нужно организовать сборный, проходящий линии дома ленточный бетонный фундамент – конструкция из блоков типа ФБС предусматривает рытье траншеи.Чтобы правильно сделать конструкцию, важно рассчитать ее опирание. Элементы располагают на 30 см ниже уровня промерзания грунтов, что исключает растрескивание материала во время морозного вспучивания. При наличии подвала глубина строения планируется ниже напольной поверхности на 20-30 см.Делать фундамент из блоков ФБС мелкозаглубленного типа оправдано для легких построек из дерева, газобетона, полистиролбетона, СИП-панелей. Углубление конструкции определяется типом почвы. В работе на плотных почвах лучше соблюдать стандартное размещение элементов – на 2,5 м. Монолиты без заглубления сооружаются только специалистами в области строительства, поскольку в результате незнания технологии здание может перекоситься.Установка блоков ФБС с помощью крана для постройки фундамента

Проведение земляных работ

Фундамент для дома из бетонных блоков предусматривает верную разметку территории. Планировка участка осуществляется согласно проектной документации и состоит из двух этапов.

Разметка территории под котлован

Профессиональное руководство специалистов презентует четкий алгоритм разметки:

  1. Вбивание кольев. Располагаются на расстоянии 50 – 100 см от углов конструкции, чтобы предотвратить осыпание почвы.
  2. Растягивание шнура. Размещается согласно внешним стенам, предусматривает наличие цоколя, ширины блока.
  3. Дополнительные мероприятия. Если у постройки имеется эркер, подъезд, то сборный или ленточный тип фундамента, созданный из блоков типа ФБС, размечают мелом или грунтовкой.

После выполнения всех задач итоговый результат сверяют с проектом и корректируют.

Выкапывание котлована

Земляные работы проводятся с учетом существующих коммуникаций, УГВ и грунтов. Когда монтаж фундамента выполняется на подвале, подразумевает укладку плит, а на участке – слабый грунт, оправдан котлован на глубине 40 см. Траншейную ленту лучше углубить на 30 – 70 см.Рытье котлована производится следующим образом:

  1. Снимается верхний слой грунта на выбранную глубину.
  2. Для глубокого котлована обустраивается заграждение.
  3. Вертикальные поверхности выравниваются, прокладывается гидроизоляция.
  4. На рыхлых грунтах стенки размечаются под углом, при прорезании водоносного слоя расширяется траншея и делается 3-5 уступов в зависимости от типа почвы.
  5. Периодические контролируется вертикальность стен.

Фундамент из блоков ФБС под частный домДальнейшие задачи включают укладку геотекстиля, формирование подушки на основе гравия и песка.Какие дополнительные требования к выкапыванию ямы? Проведение работ в сухое время года, чтобы предотвратить размыв грунтов.

Организация подушки

Фундамент под блочный дом в зависимости от грунтов укладывают на плиты из железобетона, песок, гравийную смесь или щебень со средними фракциями.

Железобетонный вариант

Выполнить ленточный тяжелый фундамент, работая с элементами из бетонных блоков, можно с помощью укладки ЖБ-изделий в качестве подушки. Мероприятия подчиняются следующему алгоритму:

  1. Выравнивание основы – грунта.
  2. Укладка песчаной подложки толщиной 0,3 – 0,5 (ориентируются по разновидности грунта).
  3. Верная установка плит ФЛ.
  4. Выполнение армирующего шва на местах стыков.

Для подложки выбирается средний или крупный песок, поскольку он дает меньшую усадку, и фундамент для дома из блоков не деформируется.Фундамент из блоков ФБС - выбор ленточного основания

Особенности подушки на основе песка

Песчаная подушка актуальна, чтобы создать сборный фундамент из блоков. Подложка отличается простотой выполнения, невысокой себестоимостью. Сборный прочный фундамент, сделанный из блоков бетонных ФБС, распределит нагрузку здания на грунт.

Применение песчано-гравийной подушки

Конструкцию из смеси гравия с песком, средним по крупности отличает хорошая несущая способность и простота выполнения. В сравнении с песчаным основанием, положенный каркас – ленточный прочный фундамент, массивный из бетонных плотных блоков, будет иметь высокую себестоимость. Преимуществом применения песка и гравия является хорошая плотность материалов – они выдерживают вес многоэтажки.

Заливка бетонной подушки

Вариант, подходящий для зданий с повышенной нагрузки. Пошаговая инструкция заключается в армировании и заливке теста из бетона:

  1. Монтируется опалубка. Используйте материалы, которыми вы оформляли свой участок – фанеру, ОСБ, доску с гидроизоляцией.
  2. Выполняется армирующий каркас на основе пояса-сетки и профильных прутьев с перемычками по вертикали.
  3. Заливается бетонная смесь за один подход.

Укладка состава проводится по верхнему борту опалубного каркаса.Фундамент из блоков ФБС - преимущества и конструктивные характеристики основания

Технология укладки блоков

Устройство фундамента из ФБС предусматривает предварительную подготовку чертежей. Простая схема позволит понять, как класть первый ряд блоков на фундамент, а за ним – последующий. Обязательно выполняется перевязка со смещением элементов на 25 см.

Нюансы, которые важно учесть

Как сделать фундамент из блоков, подскажет разработанный специалистами алгоритм. Согласно правилам:

  • оптимальная длина изделий должна равняться 2,4 м – так сокращается количество швов;
  • обязательна сцепка с железобетонными подушками путем заделки пустот бетонной смесью;
  • выполнение вентиляционных продухов общей площадью 0,004 единицы от подвального пространства.

При слабом грунте первый ряж усиливается монолитным поясом ЖБ.

Технологическая последовательность укладки

Для жесткости основной конструкции актуален фундамент, размещенный на сборных блоках, уложенных своими руками. Мероприятия проводятся с учетом расположения углов на одной линии, наличия элементов около коммуникационных отверстий и плотности прилегания всех изделий.Правильно делать фундамент из блоков ФБС означает придерживаться поэтапной методики:

  1. Помещая фундамент, уложенный из блоков прочных ФБС на грунт, учите, как правильно укладывать на бетонное тесто блоки. Работайте по аналогии с кирпичной кладкой.
  2. Выполнение Т-видной перевязки с соблюдением нахлеста в ¼ высоты элемента (плотные почвы) и на полную высоту (грунты, подверженные сжатию).
  3. Заливка раствора только лопатой и последующее его выравнивание.
  4. Заполнение вертикальных швов после того, как сделан ряд из блоков своими руками.
  5. Контроль вертикальности маяками (допускается угол отклонения 2-3 градуса).
  6. Формирование технологических проемов, немного больше указанных в проекте для быстрого крепления анкеров или кирпичей.

Последний ряд конструкции уширяют путем монтажа на блоки 60 см элементов 40 см – так усиливается пространственная жесткость дома.Фундамент из блоков ФБС основы строительства

Завершающая стадия мероприятий

Планируя, как правильно построить фундамент на прочных блоках, работая своими руками, не забывайте о гидроизоляционных и засыпочных мероприятиях. Манипуляции проводятся на любых почвах и включают следующее:

  • гидроизоляцию. Сделанный блочный слой обрабатывают рубероидом, битумом, жидкой резиной.
  • засыпку. Построенный монолит высыхает несколько дней, после чего его засыпают песком с мелкими фракциями и трамбуют.

Окончательные манипуляции заключаются в организации дренажа и отмостки.Фундамент из бетонных блоков – конструкция, которая при детальном ознакомлении с алгоритмом будут не затратной по времени и средствам.

idachi.ru

Фундамент из фбс блоков - Всё о фундаменте

Руководство по монтажу фундамента из блоков ФБС

Строительные блоки ФБС представляют собой прямоугольные бетонные заготовки, используемые для быстрого возведения стен, фундаментов, цокольных участков. Их легко укладывать благодаря простой геометрической форме, в сравнении с заливкой раствором трудоемкость процесса минимальная, дополнительным преимуществом служит независимость монтажа от времени года. Прочность и надежность армированных блоков позволяют сделать долговечное и устойчивое к механическим нагрузкам основание.

Применение ФБС является проверенной строительной технологией, благодаря заводским испытаниям качества, заготовки не имеют дефектов и не подвержены перепадам температур. К недостаткам относят необходимость в аренде подъемной техники, высокие требования к гидроизоляции и риск проседания участков конструкции (минимальный при соблюдении строительных нормативов). Для работы не требуются специальные навыки, но желательно изучить видео-инструкции на тему: как правильно укладывать блоки своими руками и провести расчет.

Вычисление параметров кладки

Глубина конструкции зависит от характеристик грунта и ожидаемой нагрузки. В среднем для возведения основания укладывают от 2 до 5 рядов ФБС (до 2,5 м). Использование мелкозаглубленного ленточного фундамента (в 1 блок) допускается только при строительстве подсобных помещений, гаражей или бани.

В этом случае кладка является выступающей частью цоколя. Расчет нужного количества блоков сделать легко, благодаря их стандартным габаритам (длина и ширина бывают разными, в отличие от высоты — 58 см). После вычисления объема кладки полученное значение делят на параметры одной заготовки и получают их искомое число.

Основные этапы

Стандартная пошаговая инструкция по укладке ленточного фундамента включает:

  • Подготовительные работы: разметку, копание траншеи.
  • Укладку и трамбовку песчаной подушки.
  • Обустройство основы: монтаж широких плит ФБС или монолитная бетонная стяжка.
  • Укладку фундаментных блоков.
  • Гидроизоляцию и при необходимости — утепление.

Возведение столбчатого фундамента из ФБС почти ничем не отличается, за исключением заливки битумной мастики под сваи или тумбы вместо монолита из бетона. Условно все работы можно разделить на два этапа: подготовительный и непосредственно укладку блоков. Схему размещения важно сделать заранее, заполнение щелей кирпичом или бетоном допускается, но это приводит к снижению прочности конструкции. После определения и разметки главных осей, в нужные точки вбивается жесткая арматура, которая проверяется по мере разрытия траншеи на отклонение по вертикали отвесами.

Подушка под основание стандартная: не менее 10 см щебня и 5 песка (для глинистых грунтов она трехслойная, до 60 см, крупнофракционный наполнитель засыпается в качестве среднего слоя). Обязательным условием грамотной подготовки подушки является обильное увлажнение и трамбовка. Стены траншей, вырытых в сыпучих грунтах, нуждаются в защите от осыпания. Далее, на уплотненный песок заливается тонкий слой бетона (2–3 см), выжидается определенный промежуток времени до минимального набора прочности. В виде альтернативы цементной стяжке под фундаментные строительные блоки может использоваться кладочная сетка. Укладывать первый ряд разрешается только после высыхания подушки и бетонной прослойки.

Вначале формируется основание: размещаются более широкие плиты (специально приобретенные плоские или просто перевернутые). Укладывать ФБС начинают с угла и отмеченных арматурой осей. Для скрепления используется качественный цементно-песчаный раствор средней густоты или строительный клей (последний вариант предпочтительнее, но обойдется дороже). Обмазываются все без исключения щели и места соприкосновения, включая вертикальные швы, проверяется горизонтальность уровня. Свободное пространство (если оно остается) заполняется кирпичом или бетоном. Исключение составляют промежутки для труб и коммуникаций, желательно продумать их схему размещения без повреждения стеновых фундаментных блоков.

Каждый последующий ряд необходимо укладывать со смещением, по принципу кирпичной кладки. То есть вертикальный шов верхнего блока располагается строго посредине нижнего, для угловых элементов используется метод перехлеста. Толщина цементного раствора между рядами составляет 1,5 см, при недостаточной перевязке проводится армирование сеткой или прутьями.

Также рекомендуется сделать усиление фундамента из блоков металлом при строительстве на пучинистом грунте. По аналогии с первым рядом каждый последующий проверяется на отклонение уровня по горизонтали и вертикали, все пустоты заполняются раствором (последнее является важнейшим нюансом технологии).

В некоторых случаях разрешается строительство прерывистого основания (при подходящих условиях грунта, облегченной кладке и отсутствии подвала). Но максимально допустимый промежуток между ФБС не должен превышать 70 см. Такой вариант позволяет экономить до 20 % стройматериалов, но его нельзя применять при строительстве здания с числом этажей больше 2.

Фундамент из фбс блоков

Действительно рабочий законный способ экономии.Это нужно знать каждому!

В идеале выбирают длинные блоки, подходящие по схеме фундамента. После застывания раствора приступают к гидроизоляционным работам, в данном случае обмазочным, верхний ряд закрывается рубероидом. При интенсивном промерзании грунта требуется дополнительное утепление основания, чаще всего пенопластом или экструдированным пенополистиролом, приступать к возведению стен разрешается через 1 месяц.

Как правильно укладывать однорядную конструкцию?

Для легких построек достаточно простого мелкозаглубленного фундамента из ФБС, но при риске смещения (в условиях пучинистого грунта) следует сделать его усиление. С этой целью траншея углубляется на 40 см, на дно засыпается подушка в 30 см из щебня твердых пород и песка. Затем делается заливка бетонной стяжки, толщиной не менее 10 см, с армированием.

Укладывать фундаментные блоки допускается только после застывания раствора, сбоку они обмазываются битумом, сверху проводится монтаж еще одного бетонного монолита с армирующим каркасом. Обязательным условием при строительстве однорядного основания является утепление отмостки.

  • Покупка у непроверенного производителя.
  • Отсутствие обмазочной гидроизоляции.
  • Строительство прерывистого фундамента в зданиях с подвалом.
  • Возведение конструкции без учета будущих коммуникаций.

Советы и рекомендации

Основное преимущество ФБС связано с высокой скоростью строительства фундамента, использование максимально длинных блоков считается оптимальным (до 2,38 м). В этом случае конструкция становится более монолитной и сокращается время задействования дорогой подъемной техники.

Уплотнять фундамент следует поэтапно, для засыпки хорошо подходит речной песок, каждый слой рекомендуют смачивать и утрамбовывать. На пучинистых грунтах нецелесообразно углублять конструкцию, но всячески усиливают ее теплоизоляционные свойства (путем армирования, утепления основания и отмостки).

Фундаменты из блоков ФБС

Громоздкие плиты из железобетона ушли именно из частного строительства уже давно. Сейчас капитальный фундамент принято делать из прочного материала, который выдерживает до 7-8 этажей. Речь про блок ФБС. Раз есть спрос на подобный вид строительного материала, значит, существуют отличительные характеристики. Что и опишем далее.

Преимущества и недостатки фундамента из блоков ФБС

  1. Можно сэкономить время. не замешивая бетон. Легко рассчитать материал и выдержать пропорцию.
  2. Производители стараются изготовлять такие блоки так, чтобы процесс монтажа не требовал особой техники. Достаточно обычного крана.
  3. В некоторых видах блоков предусмотрены пазы, дополнительно укрепляющие конструкцию .
  4. Применимы на любых грунтах. Подходят для любого климата. Не страшен мороз, переизбыток влаги. Материал сам по себе с повышенной устойчивостью. Пропитан специальным веществом, препятствующем разрушению блока.
  1. Стоимость.
  2. Монтаж только со специальной техникой.
  3. Конструкция из блоков — это не монолит. Риск просадки не исключить.
  4. Нужен хороший уровень гидроизоляции. Хотя любой вид фундамента для частного дома обязательно обшивается и защищается от внешнего воздействия.

Размеры блоков для фундамента, ГОСТ

Естественно, изготовителем обеспечиваются характеристики по прочности и геометричности, установленные ГОСТом 13579-78. Иначе при малейшем отклонении не избежать разрушения постройки. Обычный блок для фундамента ФБС — это параллелепипед, вылитый из керамзита или силиката. Плотность должна быть от 1800 килограмм на кубический метр. Пустоты не предусмотрены. Обязательна технологическая подформовка, чтобы обеспечить вертикальное армирование кладки цементным раствором.

Существует также ее класс прочности для этого стройматериала. По стандарту он не должен быть ниже В 7,5.Фундамент из фбс блоков

Устройство фундамента: схема и виды

Блоки ФБС можно использовать на:

  • Столбчатую. Допустим вариант и на монолитной плите.Фундамент из фбс блоков
  • Ленточную конструкцию. Мелкозаглубленный сборный фундамент.Фундамент из фбс блоков

Желательно отдать предпочтение именно первому варианту, если в планах возводить баню или двухэтажный жилой дом с основой 6х8 или 8х8. Также эти блоки принято подбирать под сложную почву с повышенной кислотностью. Под жилой дом столбчатая конструкция из ФБС идеальна, если сам объект будет собран щитовым способом.

Ленточный тип основания в один ряд хорош для негабаритного малоэтажного здания, к примеру, обычной дачи без подвала. Но при значительных нагрузках на фундамент от блоков ФБС лучше отказаться в пользу монолита. По нагрузке блоки еще справятся, но всегда есть усадка здания. Вот на ней и отразится недостаток материала – швы могут через несколько лет в какой-то части конструкции разойтись. Такое встречается при экономии на песочно-гравийной подушке или сложных грунтах.

Гидроизоляция фундамента из блоков ФБС

Гидроизоляцию в процессе строительства начинают создавать только после того, как произведут монтаж всех рядов фундамента. Вот как это принято делать своими руками:

  1. Укладывать рубероид на верхний ряд.
  2. На боковую поверхность фундамента необходимо нанести мастику в несколько слоев.
  3. Просушив, нужно засыпать песок в промежутки между фундаментом и траншей. Лучше засыпать постепенно, вручную, утрамбовывая каждый слой.Фундамент из фбс блоков

Вообще существует несколько видов гидроизоляции блочного фундамента. Классифицируют:

  1. Штукатурные. Выполняется с помощью цементного раствора, в который добавляют некоторые присадки. Лучше применить жидкое стекло. Так фундамент будет защищен от накопления влаги внутри материала и помещения.
  2. Оклеечные. Простой, недорогой вид гидроизоляции. Необходимо приобрести водонепроницаемый материал на основе битума. Его просто обработать горелкой, и уже в подогретом состоянии нанести на внешнюю часть основы. Есть специальные материалы для гидроизоляции, обладающие самоклеющейся поверхностью. С ними даже горелка не понадобится. Обычно обрабатывают рубероидом, гидроизолом или бризолом.
  3. Обмазочные. Специальные составы, образующие многослойную оболочку. Их наносят с внешней части фундамента. Обмазка бывает на основе асфальта, битума или дегтя.

«Капитальная» гидроизоляция выполняется по таким циклам:

  1. Расшивают швы между блоками, которые установлены в первом втором и третьем ряду.
  2. Бурят отверстия в новом фундаменте на половину толщины.
  3. Далее нужно поставить паркеры, приспособленные для инъектирования.
  4. Между блоками заливают специальный полимер.
  5. Для инъектирования во временную конструкцию используют насос.
  6. Потом демонтируют паркеры.
  7. Заделывают отверстия.
  8. Выполняют финишную, обычную гидроизоляцию всего блочного фундамента.

Гидроизоляция фундамента из блоков ФБС (ленточный тип) на видео:

Расчеты и размеры

Этот строительный материал изготавливают на вибростолах, где ставятся опоры, обеспечивающие заданную плотность, ровную поверхность и требуемые размеры. Если изделие нарушает геометрию, то возводить фундамент можно, но будут нарушены нормативы для толщины шва. И их значение (по правилам) не превышает 5 миллиметров, иначе нарушается гидроизоляция.

Именно плотные, ровные и качественные поверхности предотвращают растрескивание и преждевременное разрушение.

По государственному стандарту на блок ФБС есть установленные длины (мм):

Ширина должна варьироваться с 300 и до 600 миллиметров. А высота не более 580 миллиметров, но не менее 280.

К сведению! Блоки, высота которых 280 мм, в современной стройке не применяются. Для основы фундамента их несущая нагрузка слишком слабая.

Для выгодного расчета желательно заранее все проверить на калькуляторе.

Но для наглядности и визуального представления приведем следующую таблицу, чтобы знать стоимость работ:Фундамент из фбс блоков

Укладка, монтаж: пошаговая инструкция

В работе не обойтись без:

Строительство основы для недвижимого объекта выполняется по определенным этапам. На примере частного жилого дома вот как сделать правильно:

  1. Размечаем линии для установки и предварительной обработки участка фундамента.
  2. Для этого нужны колья и обычная светлая нить.
  3. Там, где линии разметки пересеклись, необходимо выбить арматурные стержни. По их расположению вымирают отвес (горизонт).
  4. Закапываем траншеи, предварительно очистив их верхнего плодородного слоя. Глубина любой траншеи должна определяться уровнем промерзания.
  5. Обустраиваем подушку. Просыпаем утрамбованную траншею песком и щебнем. Лучшая подушка для глинистого участка — это комбинация песок плюс щебень плюс песок.
  6. Увлажняем подушку и трамбуем.
  7. Поверх нее необходимо залить тонкий бетонный слой ( достаточно 3 сантиметров). Ждём затвердевания. Пролив бетоном не делают, если предусмотрена кладочная сетка поверх подушки.
  8. Начинаем монтаж. Блоки укладываем с точек, обозначенных арматурными прутами. Пруты, как правило, выставляют на углах.
  9. Начальный первый ряд — это блок плоский ФБС. Он снижает усадку. Блоки необходимо закрепить раствором. Для этого заливаем смесь в пазы и стыки.
  10. Первый уровень необходимо проверить на горизонт.

Как укладывать дальше:

  1. Каждый последующий ряд требует перевязки.
  2. Приведем аналогию с кирпичной кладкой — различий минимум. Вертикальные швы, которые находятся в центре нижних блоков, должны перекрываться элементом, устанавливаемым сверху.
  3. Углы заслуживают большего внимания. Там необходимо соблюдать перехлёст. Допустим, крайним остался правый бок. Следующий слой или уровень должен начинаться с левого блока.
  4. Прослеживаем толщину щелей между строительным материалом. И плотно заполняем цементным раствором, подкрепляя стыки осколками кирпича или бетона.
  5. Не забываем и про ростверк. Необходимо просушивать не менее 4 недель.

Как построить плитный фундамент из ФБС блоков:

Смета на фундамент

Даже самый небольшой по размеру блока ФБС весит не менее 250 килограмм. Вручную с таким материалом не работают. Необходимая подъемная техника. Чтобы точнее рассчитать смету, трудозатраты и аренду подъемного спецсредства существует такая таблица:Фундамент из фбс блоков

Важнее всего знать массу материала. Иначе возникнут проблемы с доставкой, погрузкой и разгрузкой. Блоки перевозят 10 тонными или 20 тонными грузовиками. Поэтому, знаю точно массу груза, на транспортировке можно сэкономить средства.

Подытожим простой перечень для расчета цены:

  1. Заказ автокрана.
  2. Розничная или оптовая стоимость блоков.
  3. Доставка и разгрузка на месте строительства.
  4. Работы по монтажу, гидроизоляции.

Что говорят хозяева и застройщики

Люди, освоившие стройку с такими блоками, ставят плюсы:

  • Превосходные характеристики монтажа;
  • Легко закрепить в любое время года;
  • Очень надежное основание под кирпичные, деревянные, блочные или каменные малоэтажные дома.

К минусам единогласно причисляют:

  • Высокую стоимость материалов. Сборные ленточные фундаменты из блоков ФБС под ключ обходятся от 6900 за метр (цена для центрального региона). Монолит будет стоить в пределах 3-3,5 за ту же единицу .
  • Большие трудозатраты;
  • Необходима аренда техники. К сведению, работа погрузочной техники измеряется в сменах. За день работы попросят не менее 12 тысяч.
  • Процесс создания требует целой бригады рабочих.

Блочный фундамент из ФБС – это конструкция, удобная в том случае, когда есть необходимость в быстром по времени строительстве. Ведь собирать основу из уже просушенных блоков разрешено в любое время года.

Блоки не боятся холода, воздействия внешних факторов и нагрузок. Но проблема всегда в швах, потому что неправильный монтаж и необработанные должным образом элементы соединения приведут только к плачевному результату.

Фундамент из блоков ФБС

Фундамент из фбс блоков

Уважаемые посетители сайта «В гостях У Самоделкина » из представленного автором материала вы узнаете, как можно самостоятельно возвести фундамент под строительство дома из блоков ФБС. Основой дома естественно является правильный монтаж фундамента, но прежде всего следует провести геологическую разведку и узнать степень промерзания грунта, наличие и глубину залегания грунтовых вод, так же необходимо знать есть ли на вашем участке (плывун) при его наличии массивный фундамент ставить не рекомендуется.

Преимущество возведения фундамента из блоков ФБС в том что не требуется строить опалубку, вязать и варить арматуру, готовить большое количество бетонного раствора и заказывать миксер. После укладки блоков можно сразу переходить к следующему этапу кладки стен дома, что в несколько раз сокращает время на строительство, потому как не нужно ждать пока высохнет бетон и наберет свою прочность, а это как минимум месяц простоя. Так что факты говорят сами за себя.

И так, давайте внимательно разберем, что конкретно понадобится для возведения фундамента из блоков ФБС?

Материалы1. блоки ФБС2. цемент3. песок4. щебень5. арматура6. кирпич7. бетонная плита8. битумная мастика9. гидроизоляционная присадка для бетона10. глина

Инструменты и техника1. экскаватор2. автокран3. лопата4. болгарка (УШМ)5. сварочный аппарат6. кельма7. мастерок8. киянка9. колышки10. веревка11. рулетка

Пошаговая инструкция по возведению фундамента из блоков ФБС своими руками .

Прежде чем приступить к монтажу данного вида фундамента, следует ознакомиться схематично, что он из себя представляет. Роется яма и траншея, в основном с расчетом под цокольный этаж или подвальное помещение. Далее по периметру укладывается песчаная подушка 15-20 см, утрамбовывается и сверху еще слой мелкого щебня тоже 20 см, все плотно утрамбовывается. Затем уже укладываются блоки, кладка такая же как и кирпичная «в разбежку» дабы была связка между блоками, так же каждый ряд рекомендуется армировать. В ходе кладки так же нужно постоянно проверять уровнем, дабы не было перекосов, что в будущем сможет негативно отразится на самом здании.

Фундамент из фбс блоков

Фундамент из фбс блоков

После теории автор переходит к практике и размечает купленный им земельный участок, для чего использует рулетку, колышки и веревку (белого цвета)

Фундамент из фбс блоков

Роется котлован, здесь без спецтехники не обойтись. Автор нанял экскаватор.

Фундамент из фбс блоков

Экскаваторщик с своей работой справился довольно быстро и умело.

Фундамент из фбс блоков

Затем автор делает разметку под траншею фундамента.

Фундамент из фбс блоков

Выкапывает согласно разметке.

Фундамент из фбс блоков

На дно укладывается песчаная подушка 15-20 см, а поверх нее слой щебня 20 см.

Фундамент из фбс блоков

Поверхность подушки должна быть хорошо утрамбована и ровная и уже на нее укладывается первый ряд блоков. Кладка осуществляется при помощи автокрана и стропальщиков, начиная строго от угла.

Фундамент из фбс блоков

И так, первый ряд выложен.

Фундамент из фбс блоков

После того как ряд уложен, его следует армировать вот таким образом.

Фундамент из фбс блоков

Арматуру автор покрывает цементным раствором.

Фундамент из фбс блоков

Наносит риски и дает просохнуть цементу.

Фундамент из фбс блоков

И пошел второй ряд блоков, кладка так же осуществляется на цементный раствор.

Фундамент из фбс блоков

Так же кладутся и внутренние перегородки цокольного этажа.

Фундамент из фбс блоков

В основном выкладывают 3 ряда блоков.

Фундамент из фбс блоков

Перекрытие делают из железобетонных плит.

Фундамент из фбс блоков

Плиты так же укладывают при помощи автокрана и помощи стропальщиков.

Фундамент из фбс блоков

Но не следует забывать, что фундамент может получиться не совсем ровным и дабы этот дефект исправить выкладывают ряд красного кирпича.

Фундамент из фбс блоков

Так же готовый фундамент следует покрыть гидроизолирующим слоем по типу битумной мастики.

Фундамент из фбс блоков

Расстояние между фундаментом и рвом лучше всего заполнять глиной, потому как глина плохо пропускает воду и является природным консервантом. Только необходимо как следует утрамбовать.

Фундамент из фбс блоков

Таким образом у автора был построен фундамент дома в довольно короткий срок и далее смело можно приступать к кладке стен дома. Преимуществ конечно у данного метода много, но есть и недостатки, по словам владельцев домов на фундаменте из блоков ФБС были случаи трещин в цементных швах. Так же сегодня эту технологию считают устаревшей.В данном материале были представлены положительные и отрицательные стороны возведения данного фундамента, а решать конечно только Вам.

На этом заканчиваю статью. Большое спасибо за внимание.Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!

Вопростема автоматически публикуется в соц. сети сайта — следите и там за ответами:

Источники: http://stroitel-list.ru/fundament/rukovodstvo-po-montazhu-fundamenta-iz-blokov-fbs.html, http://1decor.org/postroyki/zhilye/fundament/iz-blokov-fbs.html, http://usamodelkina.ru/9129-fundament-iz-blokov-fbs.html

1pofundamentu.ru

Фундамент из блоков ФБС - пошаговая инструкция и схема укладки (фото и видео)

блоки фбс

При слове «фундамент» большинство людей вспоминают либо цельную бетонную армированную основу, либо базис на столбах или сваях. При этом они забывают о существовании еще одного варианта – конструкции из ФБС, активно набирающей популярность среди профессиональных строителей и любителей. Стоит более внимательно рассмотреть фундамент из блоков ФБС, пошаговая инструкция выполнения которого настолько проста, что разобраться в ней сможет даже новичок.

Особенности материала

материал блоков

Отличие ФБС от других блоков



Фундаментные блоки строительные, сокращенно ФБС, представляют собой монолитные прямоугольные бетонные кирпичи крупного размера, усиленные каркасом из арматурных стержней.

Востребованность материала обуславливается особой устойчивостью, которую обеспечивает арматура.

Существует два метода соединения ФБС между собой:

  • Применение цементной смеси. Кладка строительных блоков производится по той же технологии, что и кладка кирпичей. В данном случае необходима грамотная перевязка стыков, кроме того следует регулировать местоположение каждого нового блока относительно установленных ранее.
  • Использование специально предназначенного сухого клеящего состава, при разведении которого очень важно соблюдать правильные пропорции. Данный метод не требует особых физических и временных ресурсов, однако, с финансовой точки зрения он невыгодный: стоимость смеси более высокая, чем цена цементного раствора.

Достоинства и недостатки

таблица

Перед тем как устраивать фундамент из блоков ФБС, плюсы и минусы планируемой конструкции должны обязательно учитываться и прорабатываться, иначе есть риск разочароваться в готовом основании.

Блочный базис имеет множество преимуществ перед остальными вариантами фундаментов. Стоит выделить следующие:

  • Возможность самостоятельного устройства. Технология закладки достаточно проста, справиться с монтажом может даже любитель;
  • Небольшие временные затраты. Благодаря тому, что возведение основы предполагает использование крупных строительных элементов, устанавливаемых в шахматном порядке, работа может быть выполнена за один день;
  • Долговечность и устойчивость. Блоки обладают большой несущей силой и не боятся механических воздействий;
  • Удобство. Производители предусматривают все тонкости, которые могут повлиять на работу с ФБС. Чтобы упростить процедуру строительства, каждое особо габаритное изделие оснащено крюками, с помощью которых можно легко перемещать блоки;
  • Прочность. Дополнительное укрепление базиса обеспечивают специальные пазы, которыми почти всегда обладают ФБС;
  • Возможность устройства на нестабильных и мерзлых почвах. Если строительство производится в регионах, в которых преобладает холодный климат, или на участках, отличающихся слабыми грунтами, то данный вариант станет настоящим спасением.

Помимо впечатляющих достоинств, основам из блоков ФБС, как и всем существующим фундаментам присущи и отрицательные качества:

  • Солидная стоимость. Непосредственно сырье обходится недешево, к тому же может возникнуть необходимость найма строительной техники, что также негативно отразится на бюджете;
  • Возможность неравномерной усадки. Это обусловлено тем, что основание не являет собой монолит.

Естественно, базисные конструкции данного типа не лишены недостатков, однако их положительные характеристики сполна компенсируют все минусы.

Проектирование базиса из ФБС

Для того чтобы грамотно возвести сборную основу из блоков, которая будет служить не один десяток лет, необходимо ответственно ее спроектировать. Что стоит учесть при создании проекта? Нужно принять к сведению:

  • Вид грунта на площади под застройку;
  • Пролегание почвенных вод;
  • Уровень промерзания почвы;
  • Все возможные нагрузки;
  • Количество этажей будущего строения;
  • Размерные характеристики базиса и подвального помещения (если оно предусмотрено).

Первые три пункта обуславливают глубину закладки конструкции и уровень ее гидроизоляции.

Если проектирование завершено, можно начинать выполнение фундамента, монтаж которого осуществляется за несколько этапов. Все этапы имеют свои нюансы, а потому следует рассмотреть их более подробно.

Этап 1. Разметка и работа с почвой

разметка почвы

Перед тем, как производится разметка, территория расчищается от мусора.

Следуя проекту на места, которые соответствуют углам будущего здания, устанавливаются колышки (деревянные штыри или обрезки арматуры). Между штырями натягивают прочную бечевку. Аналогично маркируют места нахождения несущих стен, под которыми будет пролегать основание.

После этого снимается верхний плодоносный пласт грунта и выкапывается траншея под конструкцию из ФБС. Минимальная ширина траншеи должна равняться ФБС блоку, плюс 20 см – это упростит монтажные и гидроизоляционные работы.

Этап 2. Укладка подушки

Если проект предусматривает возведение подвала, то без устройства подошвы из бетонной смеси (или плит) не обойтись. Если подвальное помещение устраиваться не будет, на дно траншеи укладывается песчано-щебневая подушка. Засыпается песок (толщина слоя – до 15 см), поливается водой и уплотняется. Далее сыпется щебень (10 см), который тоже уплотняется.

Если на участке глинистая почва, стоит еще раз засыпать, увлажнить и уплотнить песок.

Этап 3. Устройство опалубки и арматурного каркаса

устройство блоков

Опалубка устанавливается по стенам траншеи. Она выполняется из дерева (минимальная толщина досок — 2,5 см), соединенного саморезами. Высота опалубки должна быть аналогичной высоте арматурного пояса и равняться 10-15 см.

Металлический пояс выполняется из стержней D12 или D14, фиксируемых вязальной проволокой. Размер ячеи «сетки» — 10 на 10 см или 15 на 15 см. Ширина пояса должна равняться ширине ФБС.

Готовая сетка укладывается на подушку.

Этап 4. Заливка бетоном

заливка

Далее требуется устройство бетонной подушки.

Получившаяся конструкция медленно заливается бетонной смесью. Чтобы в толще раствора не образовывались пузыри воздуха, смесь пробивают стальным прутом или применяют вибратор. Дабы конструкция была более стойкой, армокаркас следует залить за один раз.

После укладки бетон выравнивают и дают ему застыть. Созревание материала закончится через 28 суток, после чего можно приступать к следующему этапу.

Этап 5. Укладка ФБС

укладка фбс

Работы с самими ФБС предусматривают наличие автокрана или нескольких помощников, так как блоки достаточно массивные.

Для начала готовится цементная смесь, для которой применяется сырье не ниже М100. Один блок требует от 10 л до 15 л смеси.

Схема укладки блоков достаточно проста:

  • Изделия укладываются на углах строения;
  • Между блоками натягиваются веревки;
  • ФБС устанавливаются по уровню;
  • Прорехи между элементами заполняются цементной смесью.

Готовый ряд промазывается 1,5 см слоем цементной смеси. Каждый новый ряд устанавливается в противоположном предыдущему ряду направлении со сдвигом на 50%.

Этап 6. Гидро- и теплоизоляция

материалы для изоляции

Влага очень пагубно влияет на бетон, именно поэтому качественная гидроизоляция просто необходима базису из ФБС. Ее выполняют посредством рубероидных листов и битумной мастики, которой обрабатывают основание с внешней и внутренней стороны.

Для произведения теплоизоляции используется пенополистирол, листы которого приклеиваются поверх гидроизоляции специальным клеем.

В конце свободное пространство между стенами траншеи и основы в несколько этапов засыпается грунтом и песком. Каждый новый пласт добросовестно уплотняется.

Фундамент застывает в течение месяца. По истечению этого срока можно приступать к возведению стен.



Видео об укладке ФБС-блоков:

stroimtovarishi.ru

Ремонт и реконструкция фундамента | Фундамент из блоков ФБС своими руками

При возведении любого здания коммерческого или индивидуального предназначения максимальное внимание следует уделять его фундаментному основанию, так как это выступает гарантией его надежности, устойчивости, долговечности в эксплуатации.

Многие современные застройщики при укладке фундамента для дома или загородного коттеджа стараются учитывать все факторы: доступность исходных строительных материалов и их стоимость, необходимое количество времени для проведения строительных работ, их сложностью, а также индивидуальными характеристиками конкретного земельного участка.

блоки ФБС

Типовые блоки ФБС

Не удивительно, что фундаменты из блоков ФБС в последнее время стали пользоваться широкой популярностью, ведь они в точности отвечают всем этим требованиям. Кроме того, фундаментное основание из блоков ФБС можно сделать самостоятельно, в короткие сроки и без огромных финансовых затрат.

Возведение фундаментного основания из блоков ФБС является разновидностью ленточного сборного фундамента. Непосредственно перед укладкой основания из блоков ФБС следует провести полный комплекс подготовительно-планировочных работ, подготовить земельный участок и удобное место для временного сбережения всех инструментов и строительных материалов. Данный подготовительный процесс является обязательным для строительства фундамента любого типа и из любых исходных материалов.

Проведение подготовительных работ

На начальном этапе любого строительного процесса в обязательном порядке осуществляется проектирование будущего здания и производится соответствующая разметка земельного участка со строгим соблюдением всех архитектурных требований. Перед тем, как приступить к укладке фундамента, производится разбивка участка на специальные оси при помощи натянутых осевых нитей из капрона. Используя отвесы на план дома переносят все точки соприкосновения и пересечения элементов фундаментного основания и надежно фиксируются металлическими штырями, которые можно изготовить самостоятельно из стальной арматуры.

Далее следует вырыть траншею по периметру планируемого здания, в которой готовят специальную подушку из тщательно просеянного песка и утрамбованного щебня. Толщина каждого слоя должна быть не менее 50-100 мм. Верхний слой должен быть из песка – его следует полить водой и утрамбовать. Это обязательный подготовительный этап перед возведением фундамента из блоков ФБС своими силами.

подготовка

Подготовка к укладке блоков ФБС

Многие специалисты сходятся в едином мнении, что оптимальным временем для возведения ленточного фундамента из блоков ФБС являются теплые сезоны. Так значительно облегчается процесс геометрической точности вырытых траншей и нанесения разметок.

Монтаж фундамента

Обычно процесс установки фундаментных блоков в траншеи начинаю с угловых конструкций, так как именно от правильной установки данных элементов зависит точное соответствие фундаментного основания проектной документации и совпадение всех его конструктивных частей. При установке угловых элементов следует пользоваться нивелиром, при помощи которого можно с точностью проверить показатели вертикальности и горизонтальности основания.

Уже после того, как были установлены угловые конструкции, приступают к приготовлению негустого цементного раствора. При изготовлении цементного раствора с густой консистенцией ни в коем случае не стоит разбавлять его водой – это может негативно отразиться на прочности и надежности фундаментной кладки. Стоит подчеркнуть, что не следует экономить на цементном растворе – для его приготовления используйте только качественный цемент, чистый и предварительно просеянный песок.

монтаж

Монтаж блоков ФБС

На сегодняшний день многие застройщики предпочитают добавлять в цементный раствор специальные добавки, действие которых направлено на улучшение показателей пластичности смеси, что положительно сказывается на прочности и долговечности всего фундаментного основания.

Основной монтаж железобетонных конструкций фундамента по своему принципу напоминает традиционную кирпичную кладку, за счет чего удается достичь максимальной надежности и прочности возводимой конструкции. Для того, чтобы усилить крепость и надежность основания, многие специалисты советуют в кладочные швы проложить металлическую монтажную сетку диаметром 50х50 мм. С целью увеличения гидроизоляционных способностей первый слой кладки поливают битумной мастикой, также можно простелить между слоями пласты рубероида.

От качества наполнения швов кладки и боковых стыков напрямую зависит надежность и долговечность возводимой конструкции, а толщина слоя цемента должна определяться на основе параметров фундаментных элементов. Обычно оптимальным вариантом считается толщина примерно 10-15 мм. Общая высота фундаментной конструкции не должна превышать 5 блоков – в противном случае возникает риск повышенной нагрузки на нижний ряд кладки.

В процессе возведения фундаментного основания здания следует оставлять специальные отверстия технологического предназначения – они служат для прокладывания различных инженерных коммуникаций непосредственно внутрь здания. На завершающем этапе строительства фундамента из блоков ФБС производится обустройство качественной дренажной системы, отмостки.

При строгом соблюдении всех правил и технологий возведения фундаментного основания здания, использовании только качественных строительных материалов, у вас появится уникальная возможность в самые короткие сроки и без повышенных денежных затрат построить надежный и прочный фундамент.

Похожие статьи

www.remont-fundamenta.su

Фундамент из блоков ФБС: пошаговая инструкция по монтажу

Выбор основания для возведения дома с подвальным пространством – это 30 % расходов на строительство. Для сокращения затрат будет актуальным фундамент из блоков ФБС, обеспечивающий длительность ресурса износостойкости. Чтобы построить конструкцию самостоятельно, необходимо арендовать спецтехнику, составить проект дома и выполнить рытье котлована. Блоки для фундамента – это промышленная технология, которая при соблюдении последовательности мероприятий может успешно применяться в загородном, частном и дачном строительстве.Как произвести гидроизоляцию фундамента из блоков ФБС

Преимущества и конструктивные характеристики основания

ФБС-фундамент выполняется в виде железобетонной подушки и блочных вертикальных стен. Фундамент, самостоятельно изготовленный из блоков прочных фундаментных, исключает армирование, т.к. бетон обладает способностью к сжатию.

Усиленные блоки – бетонные ФБС-конструкции, из которых делается фундамент, имеют ряд преимуществ для собственников частных или загородных участков. К достоинствам строительных мероприятий относят:

  • легкость монтажных работ;
  • высокие характеристики прочности и морозостойкости, которые в итоге получит цоколь;
  • небольшая себестоимость по сравнению с надежностью основы;
  • выбор параметров изделий согласно конфигурации дома или глубины фундаментальной конструкции.

Экономическая выгода, которую имеет строительство фундамента из блоков ФБС, проявляется в отсутствии затрат средств и времени на сооружение опалубки или каркаса из арматуры. Основание может создаваться при любой погоде, и, к тому же, не нужно ожидать пока бетонное тесто наберет прочность.Схема устройства фундамента из блоков ФБС

Конструктивные типы изделий

Фундамент, сделанный из блоков бетонных фундаментных, исполняется как лента либо имеет столбчатый конструктив. Ленточная постройка выдерживает вес многоэтажки, одноэтажного дома. Габариты, которые имеет стеновой материал, определяют по толщине наземной стены, разновидности грунта, этажности здания.Столбчатая укладка фундаментных блоков оправдана только на плотных грунтах. Если строительство проводится на болотистых почвах, используются опоры-плиты или сваи.

Типоразмеры изделий ФБС

Фундамент из ФБС – одна из разновидностей блоков, технический регламент производства которых указан в ГОСТ 13579-78. Нормативный документ рассматривает материалы, характеристики конструктива и правила по транспортировке изделий. Сплошные блоки повышенной прочности выполняются из смеси на основе бетона 1,8 т/м3 по плотности.Чтобы построить блочный фундамент, применяют элементы нескольких типоразмеров:

  • шириной от 30 до 60 см с шагом 10 см;
  • длиной 9, 12 и 24 дм;
  • высотой 30 или 60 см.

Блоки типа ФБС, из которых выполняется фундамент, фиксируются монтажной петлей или загибаются. Хороший вариант хранения – расположение на деревянной платформе толщиной 3 см.Укладка фундамента из блоков ФБС своими руками

Последовательность монтажа

Пошаговая инструкция монтажа блочных элементов из бетона заключается в выполнении следующих технологических шагов:

  1. Анализ участка (выявление типа почвы, уровня ее промерзания, УГВ).
  2. Земляные работы (разметка территории, рытье котлована).
  3. Организация подушки.
  4. Последовательная укладка блоков под определенный тип основания.
  5. Выполнение гидроизоляции.
  6. Обустройство теплоизоляции.
  7. Обратная засыпка основы.

Правильный фундамент, сделанный из блоков типа ФБС, подразумевает не только верный алгоритм, как нужно укладывать бетонные блоки. Мероприятия требуют тщательного планирования высоты стен с учетом существующего подвального этажа и глубины промерзания почвы.

Проведение анализа местности

Учет типа почвы, УГВ имеет смысл, если на участке нужно организовать сборный, проходящий линии дома ленточный бетонный фундамент – конструкция из блоков типа ФБС предусматривает рытье траншеи.

Чтобы правильно сделать конструкцию, важно рассчитать ее опирание. Элементы располагают на 30 см ниже уровня промерзания грунтов, что исключает растрескивание материала во время морозного вспучивания. При наличии подвала глубина строения планируется ниже напольной поверхности на 20-30 см.

Делать фундамент из блоков ФБС мелкозаглубленного типа оправдано для легких построек из дерева, газобетона, полистиролбетона, СИП-панелей. Углубление конструкции определяется типом почвы. В работе на плотных почвах лучше соблюдать стандартное размещение элементов – на 2,5 м. Монолиты без заглубления сооружаются только специалистами в области строительства, поскольку в результате незнания технологии здание может перекоситься.Установка блоков ФБС с помощью крана для постройки фундамента

Проведение земляных работ

Фундамент для дома из бетонных блоков предусматривает верную разметку территории. Планировка участка осуществляется согласно проектной документации и состоит из двух этапов.

Разметка территории и рытье котлована

Профессиональное руководство специалистов презентует четкий алгоритм разметки:

  1. Вбивание кольев. Располагаются на расстоянии 50 – 100 см от углов конструкции, чтобы предотвратить осыпание почвы.
  2. Растягивание шнура. Размещается согласно внешним стенам, предусматривает наличие цоколя, ширины блока.
  3. Дополнительные мероприятия. Если у постройки имеется эркер, подъезд, то сборный или ленточный тип фундамента, созданный из блоков типа ФБС, размечают мелом или грунтовкой.
  4. После выполнения всех задач итоговый результат сверяют с проектом и корректируют.

Земляные работы проводятся с учетом существующих коммуникаций, УГВ и грунтов. Когда монтаж фундамента выполняется на подвале, подразумевает укладку плит, а на участке – слабый грунт, оправдан котлован на глубине 40 см. Траншейную ленту лучше углубить на 30 – 70 см.

Рытье котлована производится следующим образом:

  1. Снимается верхний слой грунта на выбранную глубину.
  2. Для глубокого котлована обустраивается заграждение.
  3. Вертикальные поверхности выравниваются, прокладывается гидроизоляция.
  4. На рыхлых грунтах стенки размечаются под углом, при прорезании водоносного слоя расширяется траншея и делается 3-5 уступов в зависимости от типа почвы.
  5. Периодические контролируется вертикальность стен.
  6. Фундамент из блоков ФБС под частный домДальнейшие задачи включают укладку геотекстиля, формирование подушки на основе гравия и песка.
  7. Какие дополнительные требования к выкапыванию ямы? Проведение работ в сухое время года, чтобы предотвратить размыв грунтов.

Монтаж подушки

Фундамент под блочный дом в зависимости от грунтов укладывают на плиты из железобетона, песок, гравийную смесь или щебень со средними фракциями.

Железобетонный вариант

Выполнить ленточный тяжелый фундамент, работая с элементами из бетонных блоков, можно с помощью укладки ЖБ-изделий в качестве подушки. Мероприятия подчиняются следующему алгоритму:

  1. Выравнивание основы – грунта.
  2. Укладка песчаной подложки толщиной 0,3 – 0,5 (ориентируются по разновидности грунта).
  3. Верная установка плит ФЛ.
  4. Выполнение армирующего шва на местах стыков.
  5. Для подложки выбирается средний или крупный песок, поскольку он дает меньшую усадку, и фундамент для дома из блоков не деформируется.

Особенности подушки на основе песка

Песчаная подушка актуальна, чтобы создать сборный фундамент из блоков. Подложка отличается простотой выполнения, невысокой себестоимостью. Сборный прочный фундамент, сделанный из блоков бетонных ФБС, распределит нагрузку здания на грунт.

Применение песчано-гравийной подушки

Конструкцию из смеси гравия с песком, средним по крупности отличает хорошая несущая способность и простота выполнения. В сравнении с песчаным основанием, положенный каркас – ленточный прочный фундамент, массивный из бетонных плотных блоков, будет иметь высокую себестоимость. Преимуществом применения песка и гравия является хорошая плотность материалов – они выдерживают вес многоэтажки.

Заливка бетонной подушки

Вариант, подходящий для зданий с повышенной нагрузки. Пошаговая инструкция заключается в армировании и заливке теста из бетона:Монтируется опалубка. Используйте материалы, которыми вы оформляли свой участок – фанеру, ОСБ, доску с гидроизоляцией.Выполняется армирующий каркас на основе пояса-сетки и профильных прутьев с перемычками по вертикали.Заливается бетонная смесь за один подход.Укладка состава проводится по верхнему борту опалубного каркаса.Фундамент из блоков ФБС — преимущества и конструктивные характеристики основания

Технология укладки блоков

Устройство фундамента из ФБС предусматривает предварительную подготовку чертежей. Простая схема позволит понять, как класть первый ряд блоков на фундамент, а за ним – последующий. Обязательно выполняется перевязка со смещением элементов на 25 см.

Нюансы, которые важно учесть:

  • оптимальную длину изделий должна равняться 2,4 м – так сокращается количество швов;
  • обязательна сцепка с железобетонными подушками путем заделки пустот бетонной смесью;
  • выполнение вентиляционных продухов общей площадью 0,004 единицы от подвального пространства.

При слабом грунте первый ряд усиливается монолитным поясом ЖБ.

Для жесткости основной конструкции актуален фундамент, размещенный на сборных блоках, уложенных своими руками. Мероприятия проводятся с учетом расположения углов на одной линии, наличия элементов около коммуникационных отверстий и плотности прилегания всех изделий.

Правильно делать фундамент из блоков ФБС означает придерживаться поэтапной методики:

  1. Помещая фундамент, уложенный из блоков прочных ФБС на грунт, учите, как правильно укладывать на бетонное тесто блоки. Работайте по аналогии с кирпичной кладкой.
  2. Выполнение Т-видной перевязки с соблюдением нахлеста в ? высоты элемента (плотные почвы) и на полную высоту (грунты, подверженные сжатию).
  3. Заливка раствора только лопатой и последующее его выравнивание.
  4. Заполнение вертикальных швов после того, как сделан ряд из блоков.
  5. Контроль вертикальности маяками (допускается угол отклонения 2-3 градуса).
  6. Формирование технологических проемов, немного больше указанных в проекте для быстрого крепления анкеров или кирпичей.
  7. Последний ряд конструкции уширяют путем монтажа на блоки 60 см элементов 40 см – так усиливается пространственная жесткость дома.Фундамент из блоков ФБС основы строительства

Завершающая стадия

Не забывайте о гидроизоляционных и засыпочных мероприятиях. Манипуляции проводятся на любых почвах и включают следующее:

  • Гидроизоляцию. Сделанный блочный слой обрабатывают рубероидом, битумом, жидкой резиной.
  • Засыпку. Построенный монолит высыхает несколько дней, после чего его засыпают песком с мелкими фракциями и трамбуют.
  • Окончательные манипуляции заключаются в организации дренажа и отмостки.

Фундамент из бетонных блоков – конструкция, которая при детальном ознакомлении с алгоритмом будут не затратной по времени и средствам.

Оцените статью:

Поделитесь с друзьями!

www.comfortclub.ru

Фундамент из блоков ФБС своими руками

Фундаментные строительные блоки позволяют возводить надежные и долговечные основания для самых разнообразных сооружений. Выгодно выделяясь на фоне монолитных конструкций удобством и скоростью обустройства, фундамент из блоков ФБС заслуженно стал популярным в сферах одноэтажного и многоэтажного строительства.

Фундамент из блоков ФБС своими руками

Фундамент из блоков ФБС своими руками

Следующее руководство позволит вам разобраться в технологии обустройства фундамента из строительных блоков и самостоятельно провести необходимые мероприятия.

Содержание статьи

Основные сведения о блочных фундаментах

Блоки ФБС

Блоки ФБС

Блоки ФБСДлинаШиринаВысотаВес
ФБС-9-3-6т883058350
ФБС-9-4-6т884058470
ФБС-9-5-6т885058590
ФБС-9-6-6т886058700
ФБС-12-3-6т1183058460
ФБС-12-4-3т1184028310
ФБС-12-5-3т1185028390
ФБС-12-5-6т1185058790
ФБС-12-6-3т1186028460
ФБС-12-6-6т1186058960
ФБС-24-3-6т2383058970
ФБС-24-4-6т23840581300
ФБС-24-5-6т23850581630
ФБС-24-6-6т23860581960
ФБС-12-4-6т1184058640

Конструкция блочного основания предельно проста. Она состоит из армированной подушки, стен из блоков и гидроизоляции. При необходимости обустраивается верхний армопояс. Об этом будет отдельно сказано далее.

Единственным существенным недостатком подобного фундамента является необходимость привлечения крана для поднятия блоков. Конечно же, можно соорудить лебедку и попытаться расставить блоки вручную, но трудозатраты в таком случае будут нецелесообразными.

В остальном же с обустройством фундамента из блоков ФБС не возникнет никаких затруднений даже у новичка.

Схема фундамента из блоков ФБС

Схема фундамента из блоков ФБС

В плане жесткости и прочности блочные основания уступают своим монолитным аналогам, зато выигрывает у них по стоимости, простоте и скорости возведения.

Блочные фундаменты лучше всего подходят для грунтов с преобладающим содержанием песка. На участках с рассыпчатой и мягкой почвой от возведения такого основания лучше воздерживаться – конструкция может попросту просесть, что приведет к существенным деформациям или даже полному разрушению возведенного над ней здания.

Блочные фундаменты нормально переносят воздействие сил пучения грунта. В условиях, при которых монолитная ленточная бетонная конструкция могла бы разорваться, блоки максимум выгнутся. Такое свойство блочного основания обеспечивается именно отсутствием его монолитности. В конструкции присутствуют швы, что обеспечивает необходимую подвижность и гибкость кладки.

Фундамент из блоков

Фундамент из блоков

Фундамент из ФБС

Фундамент из ФБС

Также к числу преимуществ блоков следует отнести возможность их укладки хоть в снег, хоть в ливень. Бетон же при подобных погодных условиях заливать нельзя.

Руководство по возведению фундамента

Порядок обустройства блочного основания сводится к последовательному выполнению нескольких технологических этапов. Следуйте руководству и все обязательно получится.

Первый этап – подготовительный

Для начала ознакомимся с особенностями самих блоков, а также изучим рекомендации по их выбору и в целом планированию работы.

Фундаментные блоки производятся по методу вибропрессования и используются преимущество для возведения опорных конструкций. Также такие блоки подходят для кладки стен цокольных этажей.

Блоки ФБС

Блоки ФБС

Прежде чем приступать к работе, необходимо создать проект будущего фундамента. Для этого открываем любую компьютерную программу с соответствующими функциями и чертим раскладку наших блоков. Так мы сможем досконально разобраться в порядке их монтажа и перевязывания. При отсутствии навыков работы с такими программами, чертим кладку по старинке на бумаге.

Проект ступенчатого фундамента из фбс

Проект ступенчатого фундамента из фбс

Проект ступенчатого фундамента из фбс

Проект ступенчатого фундамента из фбс

Проект ступенчатого фундамента из фбс

Проект ступенчатого фундамента из фбс

Чаще всего ширину первого ряда блочной опоры выдерживают на уровне 400 мм. Для двух следующих рядов этот показатель уменьшают до 300 мм. Зная необходимые размеры конструкции и требуемое количество блоков, можно отправляться в специализированный магазин за их покупкой. Как правило, такие магазины предлагают услуги по доставке и монтажу строительных материалов, что очень удобно.

Важно! Вы должны заранее определиться с местами вывода инженерных коммуникаций и выбирать блоки с учетом этих моментов. В продаже доступны кладочные элементы с предварительно созданными отверстиями. Если вы забудете о данном мероприятии, отверстия придется бурить в будущем, что потребует дополнительных временных, трудовых и финансовых расходов.

Второй этап – земляные работы

Внимательно изучите строительную площадку. Подумайте, где будет удобнее всего разместиться крану, что может мешать во время работы и т.д. По возможности устраните все существующие помехи. Далее работа выполняется в стандартном порядке.

Схема разметки

Схема разметки

Первый шаг. Определяем углы будущей конструкции и вбиваем в них колышки. Натягиваем между прутками веревки, а затем выставляем промежуточные элементы разметки в местах будущего обустройства внешних и внутренних стен.

Второй шаг. Роем котлован. По нормативам глубина ямы должна равняться глубине промерзания увеличенной на 20-25 см. Но в некоторых регионах глубина промерзания может достигать и двух метров – затраты на обустройство подобного основания будут нецелесообразными. Поэтому за «золотую середину» было принято значение в 80-100 см. Его и придерживаемся. Дополнительно рекомендуется снять верхний плодородный слой грунта (10-20 см) по периметру оставшегося пространства площадки.

Роем котлован

Роем котлован

Третий этап – обустройство подошвы

Существует 2 варианта обустройства блочного основания: на песчаной подушке и на бетонном основании. Второй тип опоры подходит для неустойчивых грунтов, однако заливка бетонной подошвы существенно повышает затраты сил, времени и денег на строительство.

До момента обустройства утрамбованной песчаной подушки включительно, порядок возведения обоих видов основания является одинаковым. Непосредственно же процесс строительства фундаментной конструкции на бетонной опоре начинается с этапа монтажа опалубки и укладки арматуры.

Предварительно заготавливаем щебенку 20-40 фракции, песок и арматуру. Далее работаем в такой последовательности.

Первый шаг. Выравниваем стенки и дно котлована для обустройства подошвы.

Второй шаг. Засыпаем яму 10-15-сантиметровым слоем песка, проливаем его водой и тщательно утрамбовываем.

Песчаная подушка

Песчаная подушка

Третий шаг. Засыпаем песчаную подушку 10-сантиметровым слоем щебенки и опять утрамбовываем.

Далее выполняется монтаж опалубки и укладка армирующей сетки.

Четвертый этап – монтаж опалубки и армирование

Фундаментная лента

Фундаментная лента

Для сборки опалубки хорошо подойдет обрезная доска толщиной 25 мм. Доски опалубки скрепляем подходящим способом. Обычно для этого используются саморезы. Выставляем опалубку по стенкам котлована и обязательно проверяем ровность ее монтажа при помощи уровня.

Для армирования используем стальные прутки диаметром 12-14 мм. Их мы свяжем в сетку с ячейками 10х10 см (можно 15х15 см) при помощи гибкой проволоки. Как правило, армирование выполняется в 2 слоя, при этом нижняя и верхняя сетка размещаются примерно на одинаковом отдалении от щебенки и верха будущей заливки соответственно. Для крепления сеток предварительно вбиваем в основание вертикальные прутки арматуры. При необходимости (к примеру, если запланировано строительство большого и массивного здания) количество армирующих слоев может быть увеличено.

Фундаментная лента

Фундаментная лента

Фундаментная лента

Фундаментная лента

Пятый этап – заливка подушки

Заливаем всю обустроенную ниже конструкцию бетоном. Льем медленно, равномерным слоем. В нескольких местах протыкаем заливку арматурой для удаления лишнего воздуха. Поверхность подушки тщательно разравниваем.

Оставляем нашу конструкцию набирать прочность на 3-4 недели. В жару бетон нужно периодически смачивать водой, чтобы он не треснул.

Переходим к укладке блоков

Переходим к укладке блоков

Шестой этап – укладка блоков

Для укладки ФБС, как отмечалось, нужно будет вызвать кран. Техника будет поднимать тяжелые строительные элементы. Вам же с помощниками нужно будет поправлять блоки и выставлять их в предназначенных для этого местах.

Монтаж блоков ФБС

Монтаж блоков ФБС

Монтаж блоков ФБС

Монтаж блоков ФБС

Для кладки понадобится бетонный раствор марки М100. В среднем на монтаж одного блока уходит порядка 10-15 л такого раствора.

Сначала выставляем блоки по углам, для лучшего ориентирования натягиваем между ними веревку и последовательно заполняем пролеты блоками по уровню. Вертикальные швы заливаем раствором. Следующие ряды блоков укладываем на раствор в противоположном направлении. Постепенно перемещаемся от углов и наружной кладки к внутренним перегородкам. Регулярно проверяем качество и правильность выполняемой работы с помощью уровня.

Седьмой этап – гидроизоляция

Для гидроизоляции удобнее всего использовать жидкую мастику. Тщательно промазываем изоляционным составом внутренние и наружные стенки фундамента.

Гидроизоляция

Гидроизоляция

В регионах с особо щедрыми осадками рекомендуется дополнительно укладывать слой рубероида для более качественной гидроизоляции.

Восьмой этап – армопояс

Нередко для упрочнения конструкции основания, по верхнему ряду отливается железобетонный пояс толщиной 200-300 мм. Для армирования применяется 10-миллиметровая арматура. В дальнейшем именно на этот пояс будут укладываться плиты перекрытия.

Армопояс

Армопояс

Опытные строители могут оспаривать необходимость обустройства армопояса, утверждая, что плиты и так достаточно равномерно распределяют поступающие нагрузки, нужно лишь правильно их уложить. Однако, как показывает практика, этап обустройства армопояса лучше не игнорировать – хуже от него точно не станет.

Пример опалубки армопояса

Пример опалубки армопояса

Чтобы опалубка не разъехалась снизу под давлением бетона, в местах, где находятся держащие доски была натянута проволока. Ее функция — стягивать противоположенные щиты опалубки

Чтобы опалубка не разъехалась снизу под давлением бетона, в местах, где находятся держащие доски была натянута проволока. Ее функция — стягивать противоположенные щиты опалубки

Aрмопояс для фундамента

Aрмопояс для фундамента

Конструкция возводится следующим образом:

  • по периметру стен фундамента устанавливается опалубка;
  • в опалубку укладывается армирующая сетка;
  • заливается бетон.

На этом фундамент из блоков ФБС готов. Технология трудоемкая, но несложная. Сделав все по инструкции, вы получите безопасное, надежное, прочное и долговечное основание, потратив, при этом, на его сооружение сравнительно немного денег.

Фундамент из ФБС

Фундамент из ФБС

Удачной работы!

Видео – Фундамент из блоков ФБС своими руками

stroyday.ru
