Инфракрасный пленочный пол – принцип работы, монтаж, достоинства и недостатки. Инфракрасный пол


Инфракрасный пленочный теплый пол: описание, отзывы, цены

Комфорт в доме – это не только хороший ремонт, удобная мебель, но и температура воздуха не менее +22 °С. Одним из способов обогрева жилья выступает инфракрасный пленочный теплый пол. Такая система неплохо прогревает напольное покрытие, а от него – всю комнату и находящиеся в ней предметы. Нововведению уже больше 7 лет, но до сих пор нет устоявшегося общественного мнения о нем. В данной статье речь пойдет не только о плюсах, но и о недостатках инфракрасной пленки, особенностях и нюансах монтажа.

Пленочный ИК пол

Оглавление:

  1. Описание
  2. Плюсы и минусы
  3. Обзор продукции
  4. Укладка

Что такое инфракрасный теплый пол

Инфракрасная греющая пленка (ИК) представляет собой два полимерных слоя, между которыми – углеродный нагревательный элемент, излучающий волны в ИК-диапазоне. Помимо этого на пленку клеятся медные токопроводящие серебряные шины, к которым подсоединяются клеммы с проводами, обеспечивающие функционирование теплого пола.

Инфракрасное излучение теплого пола относится к длинноволновым и невидимо для человеческого глаза. Система хорошо передает тепло окружающей среде, равно как и другие активные излучатели ИК-волн – солнце, печи. Чаще всего применяется в качестве дополнительного способа обогрева помещения, реже выступает как альтернатива централизованному отоплению.

Из чего состоит инфракрасная пленка

Самое главное отличие ИК пленки в том, что для нее не нужны тяжелые и грязные работы со стяжкой, бетонными смесями и прочим. Инфракрасный греющий пол монтируется непосредственно под напольное покрытие, укладка проводится на черновой пол. Основное условие – правильная изоляция всех контактов для исключения риска попадания влаги, песка и возникновения повреждений.

Так как ИК-пленка функционирует от стандартной сети 220 В, зачастую потенциальных покупателей пугают счета за энергию. Как свидетельствуют технические характеристики инфракрасной пленки, затраты на такое отопление гораздо меньше, чем расходы на электрорадиаторы или кондиционеры.

Удельная мощность130-280 Вт/м2
Среднее энергопотребление на 1 м2 с использованием терморегулятора30-100 Вт/ч
Ширина термопленки0,5-1 м
Максимальная длина одной полосы12 пог. м
Длина стандартного рулона50 пог. м
Толщина листа0,23-0,47 мм
Температура плавления термопленки110-130 °С
Температура на поверхностиДо +90 °С
Доля ИК-лучей в общем спектре40-98 %
Антиискровая серебряная сеткаВ некоторых моделях
СаморегулированиеВ некоторых моделях

Расход электроэнергии теплого пола для утепленной квартиры площадью 80 м2 составит не более 7 кВт в сутки с учетом того, что система вряд ли будет работать постоянно с максимальным КПД. Следует помнить и о том, что инфракрасная пленка должна покрывать 70 % площади помещения для создания эффекта равномерного и эффективного прогрева основания.

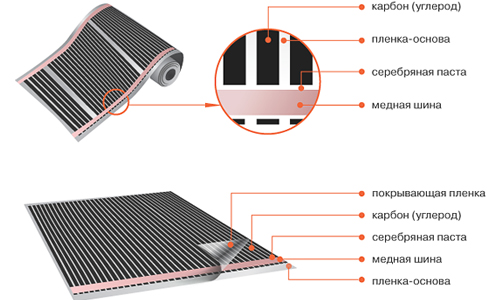

Состав греющей ИК пленки

Преимущества и недостатки ИК пола

Инфракрасная карбоновая пленка проходит различные испытания, доработки, усовершенствования, выявляются новые плюсы ее применения:

  • Удобство и быстрота укладки и демонтажа.
  • Подходит для любых финишных покрытий. Так, ИК теплый пол под ламинат не требует никаких дополнительных материалов, только стандартную подложку.
  • Поскольку инфракрасная пленка в толщину не превышает 0,4 мм, уровень пола практически не поднимается, соответственно не появятся перепады, ступеньки и пороги. Исключение составляет монтаж под линолеум, поскольку нужно прокладывать листовой материал (фанера не менее 10 мм, ОСП, ДСП). Аналогичная схема применяется для ковролина.
  • Возможно применение в помещениях с большой нагрузкой (спортзал, ресторан, офис и другие).
  • Легко интегрируется в систему «умный дом».
  • Не сушит воздух, не сжигает кислород.

Устройство ИК пленки на потолке

Как правило, производители не любят распространяться о недостатках своей продукции, но они есть:

  • При монтаже нужно много внимания уделять правильному подключению контактов и их изоляции. Малейшая ошибка, сдвиг на 1-2 мм – и все надо переделывать заново. Особенно это касается тех случаев, когда выполняется укладка пленочного инфракрасного теплого пола своими руками.
  • Обязательно наличие ровного твердого пола, так как перепады грозят повреждением пленки.
  • Как и любое оборудование, работающее на электричестве, создает статичное электромагнитное поле, что не очень хорошо для метеочувствительных пожилых людей.

Обзор популярных производителей

1. CALEO

Теплый пол CALEOКомпания Калео Трейд – одна из наиболее успешных на российском рынке отопительного оборудования. С 2007 года производит и активно продвигает системы теплого пола под торговой маркой Калео.

Продаются наборами, в состав которых входят ИК-пленка в рулоне, электропровода, специальные зажимы и контакты, битумная изолирующая лента. Комплектующие, применяемые в продукции CALEO, поставляются из Кореи, Германии и США. Выпускаются в 4 моделях:

  • LINE – экономичное решение для маленьких помещений.
  • GRID с антиискровой серебряной сеткой.
  • GOLD с эффектом саморегуляции.
  • PLATINUM мощность до 280 Вт/м2. Отличается системой саморегулирования, не боится запирания мебелью, перегрева.

Стоимость ИК теплого пола CALEO зависит от выбранного комплекта, размеров и толщины пленки. Наибольшее разнообразие предложений по различным параметрам имеется в моделях CALEO GRID.

Отзывы об инфракрасных пленочных полах Калео:

__3j«Наслушалась негативных мнений об ИК пленке, но у меня не было альтернативы. Финансы ограничены, помогать некому, к тому же зима на носу, то есть нужно срочно. В деревянном доме нет должного утепления, район не газифицирован, боялась замерзнуть, поэтому пришлось купить инфракрасный теплый пол. Система работала практически круглосуточно, конечно, и расход был приличный – накрутило около 1 000 кВт (весь дом), но зато зиму пережили отлично. Будем строить новый – обязательно поставлю в дополнение к радиаторному».

Марина Нафиева, Ростов-на-Дону.

2. Q-TERM

Продукция южнокорейского производителя предназначена как для жилых помещений, домов, так и складских, гаражных сооружений, офисов и других видов зданий с повышенным уровнем нагрузки на напольное покрытие. Может использоваться в качестве потолочного или настенного обогревателя. Довольно популярен у владельцев бытовок и недостроенных частных домов для временного отопления. Мощность – до 220 Вт/кв. м., максимальная температура нагрева – до +90 °С.

По отзывам инфракрасный пол Q-Term хорош как альтернатива традиционным способам:

__6«Жили во времянке в период строительства собственного дома. Установили пленку Q-Term на полу под линолеумом и на потолке. Как оказалось, большого профессионализма не требуется, в интернете есть подробные инструкции на эту тему. К тому же просчитал, сколько стоит инфракрасный обогрев пола и оказалось, что он выходит на 20 % дешевле, чем масляные радиаторы, в которых до 30 % энергии теряется только на прогрев самого себя. Не сушит воздух, не создает дискомфортной духоты, греет жилище замечательно».

Андрей Сидоров, Ставрополь.

Система обогрева Heat Plus3. Heat Plus

Система обогрева по принципу теплого ИК пола с иным принципом действия. Вместо углеродных полос на полимерную пленку нанесена карбоновая паста с армированием, поэтому получается сплошное покрытие с КПД до 98 %, производитель – Южная Корея. Потребляемая мощность – до 450 Вт/кв. м., рабочая температура на поверхности – до +70 °С. Выпускается стандартными рулонами как со сплошным слоем, так и полосатым.

Клиенты довольны качеством продукции. По отзывам пол под плитку в ванной, кухне или прихожей достаточно включать периодически, чтоб поддерживать комфортную температуру.

__28«Я очень доволен инфракрасным теплым полом Heat Plus 11. Отлично ложится под любое покрытие, будь то ламинат или керамогранит, в ванной можно с утра включить на 2 часа, чтоб стоять на полу босыми ногами и не испытывать дискомфорта. В будущем собираюсь купить ИК теплый пол на лоджию и кухню».

Сергей Васильев, Кострома.

4. NanoThermal

Безопасное решение с запатентованной технологией Carbon NanoTube, то есть карбоновые нанотрубки, обладающие высокой плотностью, прочностью и эффективностью. Потребляемая мощность – до 220 Вт/кв. м, рабочая температура на поверхности – до +60 °С.

Полы NanoThermal

НаноТермал – отличный способ своими силами сделать пол теплым. И это подтверждают отзывы довольных покупателей:

__28«Вариантов много и, как правило, мы выбираем, что подешевле, но вместе с тем эффективно. Если в квартире слабое централизованное отопление, то ИК пленка – лучший выход для поддержания нормальной температуры при минимальных затратах. Конечно, укладка такого пола требует некоторой сноровки, но при желании можно закончить за день. За всю зиму ни разу не включили на полную мощность, не было необходимости, но и расходы на электричество не были столь значительными».

Руслан Багров, Махачкала.

__28«Отличное решение! Подключил пол сам – ничего сложного, даже без терморегулятора напрямую. Ноги перестали мёрзнуть, детки лежат играются на полу – не переживаешь, что простудятся. Как дополнение – масляный радиатор, и то включенный всего на 5% процентов мощности. Гости приходят и потом тоже хотят так же у себя дома сделать».

Ремзи Тохтаров, Крым.

Цена пленочного пола зависит от комплектации, габаритных размеров пленки и производителя.

НаименованиеЦена за набор, рубли
CALEOLINE1 700 – 7 000
GRID1 300 – 28 000
GOLD1 500 – 30 000
PLATINUM1 700 – 30 000
Q-TERM400 – 12 000
Heat Plus600 – 18 000
NanoThermal1 000 – 20 000

Покупатели часто интересуются, как выбрать теплый пол и не выбросить деньги на ветер. Ответ прост: приобретать проверенную продукцию только у дилеров, спрашивать сертификаты и, разумеется, интересоваться отзывами.

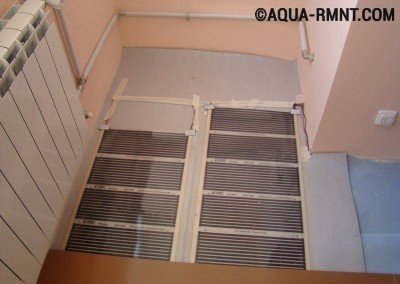

Монтаж под финишное покрытие

Схема укладки инфракрасного пленочного теплого пола несложна, но требует четкого следования инструкции:

  • Провести разметку помещения. Запрещается размещение под мебель и близко стоящие предметы интерьера во избежание перегрева.
  • Расстелить пленку и раскроить.
  • Уложить изоляцию, кашированную алюминиевой фольгой, скрепить стыки клейкой лентой.

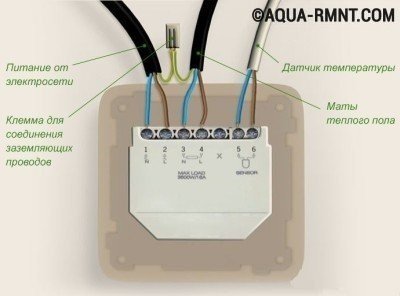

  • Разложить пленку, подключить контактные зажимы к медным шинам, зафиксировать провода и заизолировать.
  • Установить датчик теплого пола от термостата.
  • Закрепить терморегулятор на стене и подключить.
  • Протестировать систему в режиме 50 % мощности, проверить места соединений.
  • Настелить полиэтилен и закрепить клейкой лентой.
  • Провести укладку финишного напольного покрытия.

Теплый инфракрасный пленочный пол довольно безопасен, не очень сложен в подключении, демонстрирует максимальный КПД в хорошо утепленных помещениях. И самое главное – данный способ обогрева универсален, подходит как для крыльца и незастекленной веранды, так и для больших зданий общественного назначения.

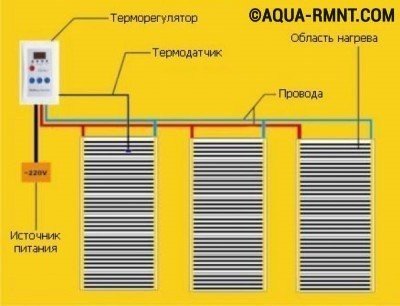

Схема укладки ИК пола

termogurus.ru

Инфракрасный пленочный пол – принцип работы, монтаж, достоинства и недостатки





Инфракрасный пленочный пол всего лишь пять лет тому назад был для нашего человека чем-то необычным и достаточно дорогим удовольствием.  Но в нынешнее время таким полом никого не удивишь. Такой пол не считается роскошью. Этот пол является средством обогрева помещения.



Что такое инфракрасный теплый пол



Инфракрасный пленочный пол получил свое название от основы, которая представляет собой тонкую нагревательную пленку.  Подключая пленку к электрической сети происходит излучение дальних инфракрасных лучей, в т.ч отрицательно заряженных ион.







Инфракрасный пленочный пол состоит из 2-х слоев. Первый слой это непосредственно сама пленка. Второй слой это нагревательные элементы, которые представлены в виде наноуглеродной пасты. Он  наносится на пленку ровными или изогнутыми параллельными полосами.  При этом инфракрасный пол с ровными параллельными полосами стоит дороже, чем второй вариант.



При включении происходит равномерное прогревание пола. Стоит отметить, что пол прогревает не воздух, а предметы, которые находятся в помещении и человека. В этом случае эффективность данного пола во многом зависит от правильной проектировки. При неправильной проектировке перегревается мебель и даже стены. Если все сделано правильно, то пол позволяет в некоторых случаях  отказаться от центрального отопления.



Плюсы и минусы инфракрасного пола



Инфракрасный пленочный пол прекрасное изобретение, которое наделено достаточным количеством положительных качеств.  При продаже производители только об этих достоинствах говорят. А недостатков у данного пола нет? Они есть, но о них почему-то  производители и продавцы молчать. Поэтому ниже приведены основные достоинства и, конечно же, недостатки пола.



Плюсы инфракрасного пленочного пола:



- Простой и быстрый монтаж.  Для этого пола не обязательно проводить стяжку, что экономит финансы и время. Устанавливается он  на все поверхности, в том числе на деревянные.



- Стелется под любое напольное покрытие: ламинат, ковролин, линолеум, плитка. Если укладывать пол под ковролин, то он может быть мобильным. В этом случае используется специальная подложка, а терморегулятор выводится в безопасное место. Такой пол на лето можно убирать. Что  же касается ламината, то здесь стоит помнить, что он из-за своей структуры не способен накапливать тепло. Поэтому инфракрасный пленочный пол не может служить основным видом отопления в помещениях с ламинатом.



- Пол очень тонкий 3 мм, поэтому можно не беспокоиться, что уменьшится высота потолков.



-  Экономный в плане затрат электроэнергии. По сравнению с другими полами экономит 20 % электроэнергии.



- Поглощает разные неприятные запахи, например, табак или краска.



- Не сушит воздух, как это часто бывает с другими видами обогрева помещения.



- Ионизирует воздух.



- Пожаробезопасный. Пол выдерживает температуру до 210 0 С.



- Не вызывает аллергии.



Недостатки инфракрасного пленочного пола



Как уверяют производители, недостатков пленочный пол не имеет. А какая же на самом деле ситуация?



Первое достоинство, которое мы указали — простотой монтажа. Да, в действительности особых знаний не надо, чтобы расстелить и  нарезать  пленку. Но не стоит забывать о подключение контактов. Эту работу сделает не каждый мужчина. Для подключения пленки требуется правильно установить серебреный контакт, а точнее правильной стороной. Если этого не сделать,  провод пережимается и нарушается контакт.  Если контакт с первого раза подключен не правильно, то исправить ситуацию можно только обрезанием пленки и использованием нового контакта. Но стоит помнить, что в упаковке их количество ограничено.  Кроме того, если монтаж электрической системы проводит электрик, то на эту работу у него уйдет около 6 часов. А теперь представите, сколько времени понадобится непрофессионалу, на монтаж пола уйдет  не один день.



В достоинствах также указано отсутствие стяжки для пола. Но  при этом поверхность для инфракрасного пленочного пола должна быть идеально ровной. В противном случае неровный пол приведет к повреждению пленки и нарушению обогрева помещения.



В третьем достоинстве указана экономия высоты потолка. Если внимательно изучить инструкцию производителя и следовать его рекомендациям, то об экономии речи не идет. Производители предлагают на ровный пол уложить фанеру 10 мм, подложку 3 мм,  пленку 3 мм, полиэтиленовую пленку 3-5 мм и напольное покрытие (ламинат 3-5 мм или линолеум 2-4 мм).  Какая  здесь  экономия высоты потолка?   10+3+3+4(средняя толщина пленки)+4(средняя толщина ламината) = 24 мм.  В среднем крадется 2 см и 4 мм. А если потолки не высокие, то каждый сантиметр на счету.



Что же касается надежности, то только при одном условии, что на все 100% будут соблюдены инструкции и  правильно выполнен монтаж пола.



Экономия энергоресурсов возможна при двух условиях. Первое — центральное отопление  должно хорошо работать. Второе — инфракрасный пленочный пол должен работать  максимально на 210С.



Воздух не сушит при одном условии, если не работает основное отопление.



Таким образом получается, что если  соблюдать все рекомендации по монтажу и эксплуатации, то только в этом случае можно говорить о достоинствах и то не обо всех (экономия высоты потолка и энергоресурсов).



При установке инфракрасного пленочного пола стоит учесть  некоторые нюансы. Пленочный пол должен быть открытым, то есть в тех местах, где будет стоять мебель, его класть нельзя.  Если этого не предусмотреть, то через время мебель, пленка и напольное покрытие  будут полностью испорчены, а также возрастет расход электроэнергии.



Выше уже упоминалось, что если в виде напольного покрытия будет использоваться ламинат, то пол необходимо хорошо выровнять и очистить от мусора. После этого приступить к настилу теплого пола и ламината.  Включать теплый пол можно только тогда, когда ламинат прогреется до комнатной температуры.

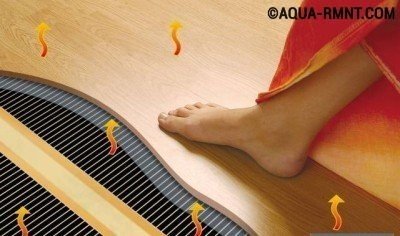

Принцип работы инфракрасного теплого пола



Несмотря на то, что мы уже рассмотрели понятие, а также плюсы и минусы инфракрасного пленочного пола, принцип его работы поняли не многие.



Если вы знаете, как работает Солнце — главный источник тепла на планете, тогда вы поймете работу самого пола.



Включая инфракрасный пленочный пол, электрический  ток проходит по наноуглеродным полосам, которые отдают во вне инфракрасные лучи. В свою очередь лучики отдают свое тепло только плотным телам, то есть мебели или человеку, которые находятся в зоне их действия. Если сравнить другие виды обогревателей (конвекционного типа или радиаторного) с инфракрасным полом, то последние нагревают воздух, а потом только отдают тепло предметам в помещении.  А пол в этом случае еще достаточно долго находится в холодном состоянии. Даже при температуре 50оС пол быстро не прогреется.  Для этого необходимо установить температуру  обогревателя на 75 оС и даже больше, но тогда  сильно пересушиться  воздух и помещение будет не комфортным для нахождения в нем человека.



Инфракрасный пленочный пол как маленькое солнышко хорошо прогревает помещение для комфортного нахождения в нем человека. Тепловые потери сводятся к минимуму, а помещение прогревается равномерно.



Инфракрасные пленочные полы устанавливаются в любых помещениях (школы, детские садики, офисы, магазины, больницы  и т. д.),  наземно-подземных сооружениях (взлетные полосы, парковки, лестничные клетки, пешеходные дорожки, подходы к магазинам и т. д.), а также на стенах, потолках и предметах интерьера.



Инфракрасный пленочный пол современный метод обогрева помещений в любой период времени.





Интернет-издание "Выбор мой"

vibormoi.ru

Инфракрасный теплый пол - новые технологии на службе человеку

Инфракрасный теплый пол

Системы теплых полов известны еще со времен Римской империи, но пленочные инфракрасные системы обогрева появились сравнительно недавно. Они сразу завоевали популярность и в настоящее время широко используются в загородных домах, городских квартирах и даже офисных помещениях. Инфракрасный теплый пол (ИК пол) имеет своих поклонников и недоброжелателей, массу положительных и отрицательных отзывов потребителей. Но, несмотря ни на что, он уверенно занял свою нишу среди многочисленных товаров, предназначенных для создания комфортных условий проживания, обеспечения тепла и уюта в домашних условиях или на рабочих местах.

Что такое пленочный пол?

Основу теплого пленочного инфракрасного пола составляет тонкая углеродная пленка, излучающая при подключении к электросети ИК лучи и анионы. В качестве излучателя здесь используется карбоновая паста, нанесенная на основу, как правило, полосами — параллельными либо изогнутыми. Инфракрасный пленочный теплый пол, относящийся к дорогим моделям, имеет сплошное равномерное углеродное покрытие, более надежное и стабильное.

Любые системы инфракрасного теплого пола дополнительно оснащены:

  • терморегуляторами;
  • электрическими проводниками, как правило, медно-серебряными, обеспечивающими наименьшее сопротивление и отсутствие окисления;
  • защитными слоями рабочих поверхностей, выполненными из плотного полиэстера;
  • теплоотражающей подложкой.

Монтировать ИК теплый пол допускается самостоятельно, но подключать его к сети должен только квалифицированный электрик, имеющий допуск и разрешение от специализированных служб. Пленочные инфракрасные конструкции обогрева являются инновационным продуктом, процесс работы которого до сих пор понятен не каждому потребителю. Недоверие к новшествам играет не последнюю роль в распространении не совсем обычной продукции. Но за ИК обогревателями будущее, и потребители приобретают пленочные полы уже не из-за того, что они находятся на пике популярности, а благодаря их неоспоримым преимуществам.

На рынке в настоящее время представлены ИК пленочные полы разных производителей — как отечественных, так и зарубежных. Конкуренция содействует повышению качества и уменьшению цены товара, но некоторые недобросовестные фирмы обманывают потенциальных покупателей, предоставляя лживые описания своего продукта. Поэтому, выбирая подобную систему обогрева, необходимо объективно оценивать её характеристики в соотношении со стоимостью. Не стоит забывать о том, что дешевая ИК пленка качественной быть не может.

Чтобы не разочароваться в приобретенной продукции, специалисты советуют узнать об ИК системах как можно больше и досконально изучить:

  • область их применения;
  • технические характеристики;
  • технологию монтажа.

Мощность термопленки выбирают исходя из места ее расположения, функциональных требований и предполагаемых режимов работы. К примеру, для комнаты в городской квартире достаточно будет нагрева до 45 градусов, что предполагает мощность теплого пола не более 150 Вт/м2. В помещениях с большими теплопотерями необходима нагревательная пленка мощностью 220 Вт/м2, которая будет прогреваться до 60 градусов. При этом в характеристиках указывается максимально возможный показатель мощности, снизить который при помощи терморегулятора будет не очень сложно.

Кроме пленочных, существуют еще стержневые инфракрасные полы. Они обладают более высокой прочностью, а укладывают их в помещениях, где предполагаются дополнительные нагрузки на напольное покрытие. Как правило, именно стержневой пол монтируют под керамическую плитку непосредственно в стяжку или плиточный клей.

Преимущества и недостатки пленочного теплого пола

Рулон ИК пленки

Качественный пленочной теплый пол

Инфракрасное излучение согревает, прежде всего, людей и предметы, находящиеся в помещении. ИК обогреватели, включая теплые полы, к повышению температуры воздуха прямого отношения не имеют. Тепло ему отдает прогретая мебель и ограждающие конструкции, что является основным отличием от других отопительных систем, которые сначала обогревают воздух, а уже потом предметы. Такое свойство делает систему инфракрасного обогрева более эффективной и экономичной.

Инфракрасная пленка имеет массу положительных качеств и преимуществ перед другими видами теплого пола. Она:

  • обеспечивает равномерность и быстроту прогрева помещения;
  • не сушит воздух;
  • безопасна, высокоэффективна и пожаробезопасна;
  • пригодна для ремонта — заменяется только одна секция, но не вся система;
  • не поднимает в воздух пыль, что благоприятно влияет на аллергиков;
  • совместима практически с любым покрытием, даже с напольным ковром;
  • благотворно воздействует на живые организмы;
  • экономична в плане потребления электроэнергии;
  • укладывается не только на пол, но и на потолок или стены;
  • не боится изогнутых поверхностей благодаря своей гибкости;
  • широко используется во многих областях, в том числе:
  1. при устройстве бассейнов;
  2. при отоплении приусадебных теплиц;
  3. для обогрева оборудования, требующего для работы определенного температурного режима, и т. д.
Экономный теплый пол

Инфракрасная пленка, для теплого пола

Инфракрасная пленка, предназначенная для теплого пола, может быть мобильной, что добавляет ей поклонников. Это позволяет взять теплый пол с собой на дачу в прохладный период времени, обогреваться зимой, а в летний убрать его на антресоли или в шкафчик на балконе до следующих холодов.

Инфракрасное излучение выделяет небольшое количество анионов, которые нейтрализуют пыль и очищают от вирусов воздух, обеззараживая его. Безусловно, для человека эта функция теплого пола очень полезна, но об ионизации помещения, в котором он установлен, говорить не приходится. Это всего лишь миф, на который делают акцент многие продавцы. Дело в том, что напольное покрытие из ламината или кафеля является преградой для проникновения анионов наружу.

Тепло под ламинатом можно почувствовать буквально через 5 минут, но покрытие так же быстро остывает, что не всегда удовлетворяет хозяев. Инфракрасная пленка, уложенная под керамическую плитку, лучше справляется со своей функцией, так как кафель имеет свойство аккумулировать тепло.

Имеет инфракрасная пленка для теплого пола и недостатки, о которых многие не догадываются, а продавцы обычно умалчивают. Это:

  • большое количество скрытых контактов по сравнению с кабельным полом, поэтому необходимо проводить предварительное тестирование системы на работоспособность;
  • сложный процесс укладки под керамическую плитку и вероятность отслаивания кафеля при неграмотном монтаже.

Тем не менее, инфракрасный теплый пол не разочарует хозяина и не создаст проблем, если подойти к его монтажу ответственно, не экономя время даже на мелочах.

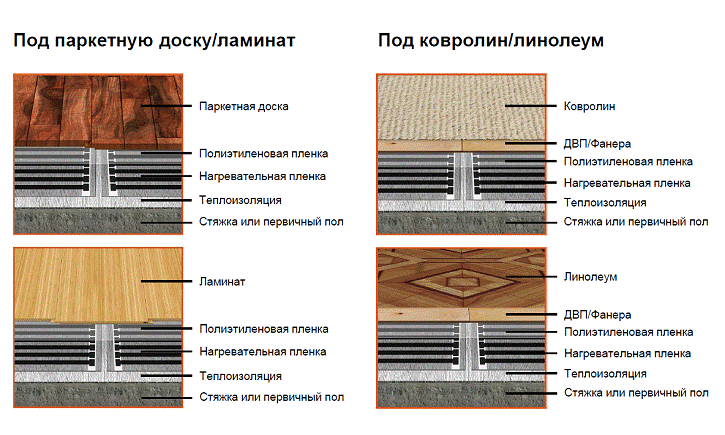

Особенности монтажа ИК пленки под ламинат и линолеум

Монтаж ламината

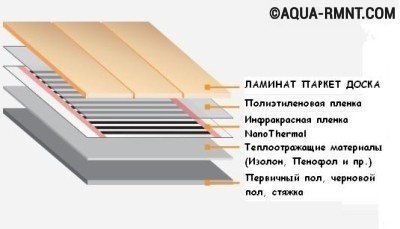

Инфракрасная пленка под ламинат

Инфракрасная пленка укладывается под ламинированное и линолеумное покрытие, а также под ковролин или паркетную доску без устройства стяжки. Порядок работы здесь следующий:

  1. Основание пола накрывают одним из теплоотражающих материалов, например, изолоном.
  2. Сверху укладывают инфракрасную пленку.
  3. Накрывают нагревательную систему полиэтиленом, который будет выполнять функцию гидроизоляции.
  4. Укладывают напольное покрытие.

В случае настила линолеума или ковролина конструкции пола придают дополнительную жесткость, которая одновременно защитит инфракрасный пол от воздействия излишних механических нагрузок при эксплуатации. Для этого под покрытие кладут фанеру или листы ДВП.

Изолон отражает ИК лучи от своей поверхности и возвращает в комнату, что увеличивает эффективность обогрева и предотвращает утечку теплового излучения в сторону подвала или потолка соседей.

Возможность настила инфракрасной пленки под плитку

Укладка плитки

Вариант теплого пола под плитку

При монтаже ИК пола под кафель или керамогранит используют дополнительные материалы, предоставляющие пленке защиту от повреждений. Это может быть гипсокартон (ГКЛ) либо стекломагнезит (СМЛ). Устройство пола производится в несколько этапов:

  1. На подготовленное основание, как и в предыдущем случае, укладывают теплоотражающий материал изолон.
  2. Проводят монтаж, подключение и тестирование системы теплого ИК пола.
  3. Настилают пленочную гидроизоляцию из полиэтилена.
  4. Кладут листы ГКЛ или СМЛ и закрепляют их дюбелями или саморезами, соблюдая при этом особую осторожность и аккуратность. Это необходимо для того, чтобы избежать повреждения нагревательных элементов и соединений, присутствующих на термопленке.
  5. Верхний слой листов грунтуют и выкладывают на них плитку по традиционной технологии.

На что обратить внимание

Независимо от разновидности материала для напольного покрытия сама инфракрасная пленка монтируется по однотипным правилам. Укладывать ее необходимо без каких-либо воздушных зазоров лицевой стороной внутрь помещения. Полосы термопленки нарезают на участки нужного размера по специально размеченным местам. Рекомендуется укладывать материал вдоль длинных стен — в этом случае цельных полос получится больше, а мест стыковки меньше. К теплоотражающей подложке пленочный пол крепят при помощи малярного скотча, а ее края, где отсутствуют проводники — монтажными скобами или саморезами.

Монтаж датчика тепла

Установка теплого пола

Чтобы не повредить ИК пленку, работать рекомендуется в мягкой обуви. Настилать пленку под места установки мебели не рекомендуется. Во-первых, это не имеет смысла, а, во-вторых, чтобы избежать повреждений контактов и карбонового слоя. Вбивая дюбели или вкручивая саморезы, следует убедиться в том, что под ними отсутствуют полосы из карбона или меди.

Теплоотражающий материал не должен иметь в своем составе алюминиевую фольгу. При монтаже термопленки под кафель следует использовать специальный термодатчик, предназначенный для установки под плитку.

Терморегулятор, отвечающий за управление всей системой, крепят на стене и подключают к электропитанию.

Заключение

Инфракрасный теплый пол в виде тонкой пленки, предназначенный для быстрого обогрева, имеет огромный перечень преимуществ. Он помогает не только обогреться в прохладный период года, но и создает комфортную и здоровую атмосферу в доме и на производстве, а также экономит электроэнергию.

Автор Автор: Руслан Васильев

Поделиться материалом:

Комментарии и отзывы к материалу

polmechty.ru

отзывы, описание и особенности монтажа

Еще относительно недавно использовалось два вида отопления пола – водяные полы и обогревательные системы с помощью электрического кабеля. Сейчас все большую популярность получили инфракрасные пленочные технологии. Эти системы называют ИТП (инфракрасный теплый пол).

Отличие теплых инфракрасных систем от водяных или кабельных состоит в том, что для обогрева помещения применяется инфракрасный луч длиной 6-22 мкм. В основе излучения находится карбоновая смесь, которая герметично впаяна в пленочный материал. Электричество подключается к медным проводникам, диаметр излучателя — 0,4 мм. Серебряное покрытие на контактах защищает от подгорания участки соединения. Подсоединение инфракрасного теплого пола к электросетям происходит с помощью терморегулятора.

Конструкция пленки инфракрасного пола

Этот вид систем отопления кардинально отличается тем, что нагревается не воздух, который находится в помещении, а находящиеся в округе предметы. Благодаря хорошей теплопроводности карбона, потребление электричества в таких системах намного ниже, нежели при иных вариантах отопления. Человеческий глаз не видит инфракрасных лучей, но кожа чувствует тепло. Излучение, похожее на солнечный свет, выходит через напольное покрытие и обогревает находящуюся мебель и стены. Основным достоинством инфракрасных пленочных полов считается то, что они могут укладываться под любую финишную отделку, в числе которых натяжные потолки.

Основные достоинства инфракрасных полов:

  • максимальная экологическая безопасность для здоровья людей;
  • для установки системы отопления не нужна цементная стяжка или заливка сухими смесями;
  • надежность инфракрасных полов обеспечена параллельным подключением модулей нагрева;
  • в отличие от водяных полов, инфракрасные системы не связаны с котлами обогрева или горячим снабжением воды;
  • плотная установка полос создает максимальную эффективность системы;
  • при выходе из строя одного из участков полосы, все другие продолжают работать.

Для разных условий эксплуатации устанавливают инфракрасные полы производительностью 220 и 150 В/кв. м. В отличие от конвекционного вида отопления (когда тепло передается воздушными потоками), пленочная система намного эффективнее, потому что тепло поглощается рядом находящимися предметами. Снижение теплопотерь в данном случае обеспечивает сбережение электроэнергии. При помощи инфракрасных полов можно обогреть часть комнаты, например, потолок в гостиной, ковер, где играют дети, рабочее место. В данном случае нужно лишь необходимое количество используемых материалов.

Производители заверяют, что пленочный пол – уникальная система нового поколения. Он положительно влияет на человеческое здоровье. По пользе этот теплый пол, по отзывам, аналогичен с русской печью. Данное явление объясняется свойствами инфракрасных лучей.

Андрей 35 лет, г. Москва

Область использования инфракрасных полов

Пленочные можно устанавливать на наклонных, горизонтальных и вертикальных стенах за короткое время «сухим» способом. Такие системы отопления имеют продолжительное время службы, отличные отзывы и высокую надежность. Пленочные полы легко демонтируются, например, во время переезда. Их очень просто уложить опять. Как показали отзывы, такое свойство очень ценно и во время ремонта с перепланировкой помещения. Инфракрасную систему отопления можно установить на лоджиях и балконах. Этот вариант обогрева является самым оптимальным, потому что выводить центральное отопление в эти помещения запрещено строительными правилами.

Инфракрасные теплые системы можно установить где угодно: на полу, чтобы приятно погреть босые ноги, на потолке, взяв пример с кота Матроскина и его портативным солнышком, либо на стенах, чтобы уютно облокотиться к ним спиной, не переживая обжечься холодом.

Анна 28 лет, г. Тула

Технология монтажа инфракрасного пола

Вначале, перед укладкой, нужно полностью убрать мусор, который находится после проделанных этапов ремонтных работ, а после обеспылить основание. Данную операцию делают при помощи промышленного пылесоса.

Затем при помощи уровня проверяют горизонтальность поверхности. Во время монтажа инфракрасного пола наибольшее возможное отклонение не должно быть более 3 миллиметров. Если нужно, то делают циклевание деревянной поверхности, а цементное основание шлифуют, чтобы добиться нужного уровня поверхности.

На подготовленную и чистую поверхность крепят слой гидро- и теплоизоляции. Если финишное покрытие решено сделать из линолеума или коврового покрытия, то подходят любые материалы, имеющие слой 3-5 миллиметров. Ленты лавсановой или полипропиленовой теплоизоляционной пленки устанавливают металлической частью наружу. На участках соединения листы нужно закрепить скотчем. Учитывая отзывы, во время укладки сверху пленочного пола кафельной плитки лучше всего использовать для теплоизоляции техническую рулонную пробку слоем в 2 миллиметра.

Перед укладкой нужно определиться или почитать про инфракрасный теплый пол отзывы, в каком месте можно установить терморегулятор. Предварительно делается схема раскладки для правильного месторасположения пленки. Нужно учесть, что инфракрасные полы укладываются лишь на открытых участках комнаты, где отсутствует мебель и другие тяжелые предметы.

Пленку режут на полоски по специально намеченным линиям, а после, ее укладывают на полу в соответствии с размеченной схемой. Пленка монтируется контактами к стене, где будет находиться терморегулятор и медным основанием вниз.

На окончаниях медной полоски крепят зажимы контактов и подсоединяют контактные кабели.

Все места разрезов и подсоединения кабеля к зажимам нужно изолировать.

После, с нижней стороны пленки подсоединяется температурный датчик, который тоже изолируется. После завершения укладки и подсоединения всех проводов и контактов, подключается терморегулятор и происходит подсоединение к электросети.

Перед монтажом финишного покрытия пол обязан быть непременно протестирован. При нормальной работе не должно происходить искрения, перегрева на участках подсоединения контактов, поверхность пола обязана быть прогрета равномерно.

Для дополнительной защиты сверху пола расстилают полиэтиленовую пленку, а после, уже финишное покрытие на пол. Инструменты для укладки пленочных полов необходимы самые простые:

  • кусачки;
  • отвертка;
  • ножницы;
  • плоскогубцы;
  • инструмент для зажима проводов.

Техника безопасности

Нужно не забывать, что система отопления обязана укладываться лишь на чистом и высушенном основании. Инфракрасный пол не монтируют под стационарной мебелью, такой как:

  • шкафы-купе;
  • шифоньеры;
  • мебельные стенки и т. д.

Если хотите, чтобы пленочные полы были главным источником обогрева, как часто пишут в отзывах, то размер пленки обязан быть не меньше 75% всего размера помещения. При использовании этой системы в роли вспомогательного отопления, пленку укладывают на 45% площади комнаты.

Пленку укладывают на расстоянии не ближе 40 сантиметров и не дальше 10 сантиметров от стен, укладывать элементы нагревания внахлест нельзя. Для крепления терморегулятора оптимальной является дистанция 12-15 сантиметра от пола.

Расчет производительности пленочного пола нужно выполнять, учитывая пиковую мощность во время подключения в электросеть, мощность составляет не меньше 210 Ватт на метр квадратный. Именно на такую величину нужно ориентироваться при определении мощности.

Особенности монтажа

Во время укладки теплых полов нужно учитывать, что чем больше размер полос элементов нагрева, тем меньше нужно контактов для подсоединения. Но размер полос элементов не должен быть более 8 метров. Для безопасной работы системы дистанция между полосами пленки обязана быть не меньше пяти миллиметров.

При подключении зажимов контакта одна их часть находится внутри материала, а другая снаружи, на токопроводящей поверхности. После подключения зажима его крепят обжимными инструментами или плоскогубцами. Некоторые изготовители теплых систем, например, Caleo, не допускают использования контактных зажимов иных изготовителей для обеспечения безопасной работы системы отопления.

Участки разрезов контактных шин надо изолировать при помощи битумной изоляции, по отзывам она, как правило, идет в комплекте теплых систем. Терморегулятор лучше подсоединять стационарно, но его возможно установить и с помощью обычной розетки, как простой электроприбор.

Во время установки необходимо стараться, чтобы большая часть кабелей, соединяющих пленку и терморегулятор, находилась под плинтусом. Делать укладку нежелательно при высокой влажности и отрицательных температурах. Пленку недопустимо перегибать больше, чем под прямым углом.

Для крепежа нельзя использовать гвозди и саморезы. Любой участок термопленки обязан иметь потребление не больше десяти ампер. Теплые полы не советуют устанавливать возле других приборов отопления – камины, печи и т. д.

Финишное покрытие на пол

Во время установки пленочного пола под ковролин или линолеум, сверху элементов нагрева кладут ДВП или фанерные листы толщиной не меньше пяти миллиметров. Разметка крепления должна быть сделана предварительно, чтобы не деформировать поверхность пленки. В данном случае можно также уложить слой вспененного полиэтилена. Покрой и разметку полотен ковролина и линолеума нужно сделать предварительно, потому что разрезы на полу недопустимы.

Если решили финишное покрытие сделать из кафельной плитки, то сверху термопленки укладывается армирующая сетка. Конструкцию крепят при помощи дюбелей, которые вбивают в щели между полосами. Если необходимо, то сверху армирующей сетки делают слой цементной стяжки. В определенных случаях, во время укладки кафельной плитки по периметру комнаты, сверху пленки кладут слой теплоизоляционного материла, который является термокомпенсатором. Все работы по монтажу финишных напольных покрытий нужно выполнять очень внимательно, потому что, как показывают отзывы, почти все поломки системы отопления связаны с неаккуратным монтажом теплого пола и финишного покрытия.

Основные изготовители, стоимость пленочных полов и отзывы

Сегодня самой большую популярность, судя по отзывам, имеют комплекты пленочных полов производителя Caleo, но есть очень много фирм и других изготовителей. Доля Caleo на отечественном рынке теплых полов в нашей стране превышает 65% от всей реализации продукции. Для доказательства безопасности изделий, на заводе Caleo находится аквариум с рыбками, где непосредственно в воде уже очень давно расположен инфракрасный пленочный нагреватель. Эта наглядная демонстрация доказывает абсолютную безопасность систем отопления и имеет только положительные отзывы.

Стоимость на теплые полы равна приблизительно 25 у. е. за кв. метр. Элитные изготовители дают гарантию на их изделия продолжительностью 15 лет, но пленочная система отопления при правильной эксплуатации служит намного дольше.

При покупке комплекта теплых напольных систем нужно прочитать отзывы и обращать внимание на сертификаты, которые доказывают электро- и пожаробезопасность материала. Все нагревательные участки обязаны быть надежно закреплены между слоями прозрачной пленки, обработанной электроразрядом. Качественные материалы термопленки хорошо изолированы и устойчивы к огню. Инфракрасные системы, в отличие от систем отопления, которые работают с помощью сжигания топлива, не создают шума, вибрации, вредных испарений и пыли.

Инфракрасные пленочные полы — штука и полезная, и хорошая. После появления о микроволновых печах негативной информации, большинство людей начали бояться любой фразы, где есть слово «излучение». Но инфракрасное излучение выделяет, к примеру, русская печка или обычный радиатор. Это излучение даже применяют в медицине. Принимают инфракрасные бани и как говорят отзывы, очень хорошо расслабляет и на психику положительно воздействуют.

Андрей 25 лет

Лучистая энергия благоприятно влияет на человеческий организм и имеет только положительные отзывы. Термопленка не горит, не выделяет токсичных паров и угарного газа. Серебряное напыление в системах теплых полов эффективно изолирует карбон от меди. Доказательством безопасности и эффективности данного вида отопления является то, что по отзывам, эти системы рекомендованы для установки в медицинских и детских учреждениях.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Инфракрасный теплый пол: плюсы и минусы

Сегодня активно обсуждается инновация в обогреве помещения — инфракрасный теплый пол: плюсы и минусы этого ноу-хау, особенности и правила эксплуатации в чем заключаются? Для того, чтобы выяснить плюсы и минусы теплого пола, необходимо понимать, как он устроен. Инфракрасный теплый пол представляет собой тончайшую гибкую систему, которая работает на инфракрасном излучении. На поверхности покрытия находятся специальные полосы, через которые подается электричество. Это позволяет создавать инфракрасные волны, нагревающие пол.

Инфракрасный теплый пол в доме

Эти полосы имеют максимальную защиту от выгорания, так как покрыты серебряным напылением. Ламинированная поверхность полностью защищает полосы от попадания влаги. Нагретый пол распространяет тепло на окружающие предметы и воздух.

Учитывая, что такой пол все больше набирает популярность среди покупателей, необходимо разобраться в его достоинствах и недостатках, изучив детально эту систему обогрева.

Достоинства системы, которые описывает производитель

Изучая инструкции производителя на инфракрасный теплый пол, можно выделить такие достоинства:

  • легкий монтаж системы, который занимает не более 2 часов;
  • сама система не требует дополнительной стяжки, она прекрасно функционирует под любым напольным покрытием;
  • после укладки не будет уменьшения высоты помещения, так как толщина всей системы не превышает 3 мм;
  • инфракрасный теплый пол имеет встроенный механизм, позволяющий экономить на электроэнергии до 20%;
  • гарантированная надежность системы, максимальная защита и безопасность;
  • нет высушивания воздуха;
  • устройство работает на ионизацию воздуха;
  • не имеет аллергенов.

Инфракрасный теплый пол под разные виды покрытий

Минусы такого пола производитель не указывает. Но, как показывает практика, теплый инфракрасный пол нужно уметь выбирать и оценивать такие его показатели:

  1. Толщина пленки. Для того чтобы пол был максимально функциональным и теплым, необходимо выбирать оптимальную толщину карбонового слоя, полимера и ламинации. Эти параметры влияют на эксплуатационные показатели, защиту от механических и деформационных изменений.
  2. Ширина. Если покупаемая пленка имеет значительную площадь, то она меньше прогревается и больше отдает тепла. Это позволяет экономить на энергоносителях во время эксплуатации.
  3. Скорость отдачи тепла. Эти показатели напрямую взаимосвязаны с быстротой нагрева. Оптимальными параметрами являются 5-10 секунд.
  4. Показатели устойчивости к высокой температуре. Пленки с обычной защитой прекрасно выносят температуру до 80°С. Если выбирать высокоустойчивые модели, то они прекрасно работают при температуре до 130°С. Стоит обращать особое внимание на эксплуатационные характеристики, на которые рассчитана обогревающая система.
  5. Сухое соединение с контактом. При покупке системы стоит обратить внимание на серебристые и медные шипы. Сухой контакт — это гарантия длительной эксплуатации.
  6. Количество серебра в сплаве токопроводящих полос. Чем большее количество использовано в токопроводящей полосе, тем более качественна пленка.
  7. Цвет основы. Он должен быть молочным, так как это гарантия, что полимер является пожаробезопасным и прочным.
  8. Мощность. Она может варьироваться в пределах от 130 до 450 Вт/м². Каждый покупатель должен четко определиться, какое предназначение будет иметь этот пол.

Схема подключения инфракрасного теплого пола

Достоинства и недостатки теплого пола во время эксплуатации

До сегодняшнего дня многие активно использовали теплый пол. Плюсы и минусы от такого применения были у

каждого. Чаще всего применяли теплый пол под плитку в ванной или кухне, используя нагревательные маты из специального кабеля.

Такая система была затратной и энергоемкой.

Инфракрасный теплый пол имеет конструктивные достоинства:

  1. Тепловая передача. Физиологические особенности человека положительно воспринимают такое тепло, так как оно по своей природе схоже с солнечным.
  2. Так как энергия вырабатывается графитовыми элементами конструкции, при передаче через покрытие не происходить потерь. Прогреваются не воздух, а предметы, которые находятся в помещении. Такой теплый пол под плитку — оптимальное решение в ванной или кухне.
  3. Ионизация воздуха. Эта функция необходима в тех помещениях, где проживают маленькие дети. Воздух всегда очищен, не содержит неприятных, специфических запахов.
  4. Инфракрасная пленка может монтироваться не только на пол, но и на стены, потолок.

Схема устройства нагревательной пленки

Недостатки инфракрасного теплого пола

Несмотря на то, что эта разработка является инновационной, недостатки все же в ней присутствуют:

  1. Имеет высокие энергозатраты при использовании в качестве основного источника тепла в зданиях с большой площадью.
  2. Нагрев предметов. Некоторая мебель не может долго эксплуатироваться, пребывая в постоянном нагреве. Поэтому необходимо поднимать ее на высоту не менее 5 см от пола.
  3. После укладки системы невозможно изменить ее положение.
  4. Для качественной работы такого пола нужна постоянная электроэнергия. В населенных пунктах, где часто бывают перебои со светом, данные системы использоваться не могут.

Теплый водяной пол — альтернатива электрическому

Для тех, у кого происходят постоянные перебои с подачей электричества, можно рассмотреть альтернативу — водяной теплый пол.

В отличие от инфракрасного, в водяном функцию обогрева будут выполнять трубы, спрятанные в полу.

Этот вид обогрева используется все реже, так как минусы водяного пола очевидны:

  • требуется профессиональная бригада для монтажа;
  • высокая стоимость установки и расходных материалов;
  • требуется капитальный ремонт напольного покрытия.

Несмотря на это, у теплового водяного пола есть свои преимущества:

  1. Минимальные затраты на энергоресурсы. Для теплого водяного пола не требуется электричества или других энергоресурсов, что позволяет эксплуатировать и не платить огромные деньги.
  2. Возможность использовать систему в населенных пунктах, где существуют перебои в поставке электричества.
  3. Удобство. Водяной теплый пол является оптимальным для помещений, где не используются ковровые покрытия. По нему всегда комфортно ходить, при этом тепло распределяется равномерно по всей площади.
  4. Безопасность. При использовании теплого водяного пола всегда есть возможность обойти конвективные потоки. Это снизит риск развития патогенной микрофлоры в воздухе и уменьшит количество вирусных инфекций, которые передаются воздушно-капельным путем. Также постоянная температура и полное отсутствие влаги в полу обеспечат длительную эксплуатацию любого напольного покрытия. В бетонной стяжке никогда не будет грибка.
  5. Высокие показатели эргономичности. Для водяного теплого пола не обязательно использовать батареи. Такой подход позволяет оптимально использовать все пространство в помещении, расставлять приборы и мебель в любом удобном месте.

Выбирая устройство водяного теплого пола или инфракрасного, нужно внимательно ознакомиться со всеми представленными положительными и отрицательными сторонами систем, проанализировать их, и определить оптимальный вариант для своего конкретного помещения.

pikucha.ru

Инфракрасный теплый пол: подготовка, монтаж, подключение

инфракрасный полКакой из теплых полов самый-самый простой и в укладке, и в эксплуатации, не пересушивает воздух в помещении, экологичен, экономичен…?

Ответ один – инфракрасный. Если к этому добавить, что его монтаж под силу любому, его можно считать, пожалуй, приоритетным вариантом.

Водяные или традиционные теплые полы на 10-15 см «съедают» высоту помещения, создают значительную дополнительную нагрузку на перекрытия, требуют довольно много времени на изготовление и т.д. Все это, несомненно, не очень приемлемо для многоэтажек. Выход из положения есть. Это низкопрофильные системы напольного отопления, имеющие малую толщину, и среди них, стремительно набирающий популярность – инфракрасный теплый пол.

Это двухслойный гибкий и легкий рулонный материал, между слоями которого герметично запаян нагревательный элемент (графитовые полосы, соединенные параллельно с посеребренными медными шинами). Излучение полотном инфракрасных волн начинается, когда оно нагревается, и обогревая все непрозрачные предметы, они обеспечивают в помещении желаемую температуру.

Какие материалы понадобятся при монтаже?

  • термопленка пленка инфракрасного пола;
  • контактные зажимы;
  • соединительные клипсы для термопленки.
  • Теплоизоляционный материал. Следует сразу же обратить внимание на его выбор – теплоизолятор должен непременно быть на основе полипропиленовой или лавсановой пленки (алюминиевая фольга – запрещена!).
  • Электрический провод;
  • винил-мастичная изоляция;
  • терморегуляторы, снабженные термодатчиками;
  • строительный скотч.

К этому обязательному списку, в зависимости от покрытия, надо добавить еще:

  • фанеру или ДСП (толщина 5 мм и более) – под линолеум;
  • металлическая армирующая сетка – под плитку.

Инструменты, используемые при монтаже инфракрасного теплого пола оригинальностью не отличаются. Это самые простые: ножницы, отвертка, кусачки, плоскогубцы, приспособление для обжима проводов и монтажный нож.

Подготовительные работы

Монтируют на сухом, чистом и ровном основании. Если есть напольное покрытие, его демонтируют до основания: бетонного или деревянного. Горизонтальность основания проверяют с помощью уровня (допустимое отклонение – самое большее 3 мм)

При необходимости, чтобы получить желаемый уровень горизонта:

  • бетонное основание шлифуют,
  • деревянный пол циклюют.

Чисто

Мусор, образующийся после каждого этапа работ, удаляют и обеспыливают основание с п

prestigpol.ru

Инфракрасный теплый пол своими руками

Каждый дом должен быть теплым. Осуществить это можно разными способами: при помощи централизованного, печного и других видов отопления.  Все чаще владельцы жилья выбирают в качестве отопительной системы инфракрасный пленочный теплый пол, практичный и очень эффективный вариант.

Принцип работы и преимущества такой системы

Сама по себе система греющих полов далеко не нова. Вплоть до недавнего времени широко использовалось две разновидности конструкции: водяной и электрический пол. В первом случае в качестве теплоносителя использовалась горячая вода, циркулирующая в трубах, уложенных под напольное покрытие. Во втором помещение обогревал электрический кабель, так же проложенный под полом.

Каждая из них недостаточно проста в монтаже и имеет существенные недостатки, чего не скажешь о новой системе инфракрасного греющего пола. Его главное отличие – в применении для обогрева инфракрасного излучения, что позволяет нагревать предметы в помещении, от которых тепло распространяется в воздух.

Инфракрасный пленочный пол можно уложить под любое покрытие

Инфракрасный греющий пол — лучшее решение для тепла в доме, но никакая система теплых полов не заменит полноценное отопление!

Основой для излучения служит особая карбоновая паста, запаянная внутрь пленки из полиэстера. Поэтому систему еще называют инфракрасный карбоновый теплый пол. Принцип работы конструкции достаточно прост: по медным проводникам к излучателям подается напряжение, которое их активирует. Серебряное напыление не позволяет стыкам токоведущих контактов подгорать. Подключают систему к электрической сети через терморегулятор. Инфракрасные греющие полы имеют множество достоинств:

  • Низкое энергопотребление за счет очень высокой теплопроводности карбона. Траты на электроэнергию существенно ниже, чем при отапливании помещения другими способами.
  • Возможность установки практически под любое известное финишное покрытие, даже под натяжной потолок. Могут монтироваться на вертикальных, наклоненных под любым углом  и горизонтальных поверхностях.
  • Простота установки. Не требуется обязательная укладка в клей для плитки или стяжку. При необходимости монтаж инфракрасного пленочного теплого пола можно без проблем осуществить самостоятельно.
  • Высокая надежность, что обеспечивается параллельным соединением элементов. При повреждении участка греющей полосы остальные продолжают исправно функционировать.
  • Возможность быстрого демонтажа и повторного монтажа, что особенно удобно при переезде или любой перепланировке помещения.
  • Максимальная безопасность для человека.

Порядок работ по укладки и монтажу

Работы по установке достаточно просты. Они проводятся в несколько этапов.

Этап #1 — подготовка основания

Инфракрасный греющий пол достаточно требователен к состоянию поверхности, на которую его укладывают. Она должна быть абсолютно чистой и ровной. Допустимый перепад высоты составляет не более чем 3 мм. Профессионалы рекомендуют воспользоваться уровнем для проверки горизонтальности поверхности. Если есть необходимость, поверхность выравнивается, хорошо просушивается и тщательно очищается от пыли. Для этих целей лучше воспользоваться пылесосом. Только после этого начинается установка теплого инфракрасного пола.

Первым монтируется гидроизоляционный слой, необходимый для защиты системы от влаги. Следующей укладывается теплоизоляция. Некоторые «умельцы», считают, что это лишнее. Однако изоляционный слой позволяет избежать теплопотерь от излучения, уходящего вниз, и, тем самым, увеличить эффективность системы и снизить энергопотребление. Материалы для теплоизоляции существуют разные. Профессионалы рекомендуют укладывать техническую пробку в том случае, если для финишного покрытия выбрана плитка. Под остальные напольные покрытия можно монтировать любую специальную изоляцию. Материал укладывается металлизированной стороной вверх, расправляется и проклеивается скотчем на стыках.

Схема укладки инфракрасного теплого пола под линолеум или ковролин

Схема укладки инфракрасного теплого пола под линолеум или ковролин

Этап #2 — составление схемы укладки

Непосредственно перед тем, как начать монтаж, определяют место расположения терморегулятора, оптимальным считается 15 см от уровня пола. Затем составляют схему укладки пленки. При этом обязательно учитывается, что система не монтируется под стационарной крупной мебелью и бытовыми приборами. Первый ряд укладывается на расстоянии не менее 10 и не более 40 см от стен. Еще один нюанс: если планируется, что греющий пол будет единственной отопительной системой, он должен занимать не меньше 70% от площади помещения, если же это будет дополнительный обогрев, то 40%.

Этап #3 — укладка и подключение системы

Полиэстеровая инфракрасная пленка раскладывается на теплоизоляцию в соответствии с составленной схемой. При необходимости ее можно разрезать по намеченным линиям. Греющий пол укладывается медными сторонами контактов вниз в направлении стены, на которой находится терморегулятор. К краю медной полосы подсоединяются контактные зажимы, затем подключаются провода. Участки разрезов пленки и места соединения зажимов и проводов обязательно изолируются специальной битумной мастикой. Нужно учитывать, что большая длина полотнищ нагревательных элементов предполагает меньшее число контактов. Однако максимальная длина полосы не должна превышать восемь метров. Часть контактных зажимов  располагают на токонесущей поверхности, а остальные – внутри пленки.

Сначала к нижней стороне пленки подключается термодатчик, который необходимо хорошо изолировать. После окончания укладки материала и соединения всех проводов и контактов производится установка терморегулятора. Лучше всего подключать его стационарно, хотя можно и установить как стандартный электроприбор при помощи розетки. Практика показывает, что основную часть проводов, соединяющую пленку с терморегулятором, лучше пропустить под плинтусом. Затем проводится подключение инфракрасного теплого пола к электросети.

Укладка инфракрасного теплого пола

В целях безопасности укладка инфракрасного теплого пола должна производиться на расстоянии не менее полсантиметра от одного до другого полотнища

Греющие полосы инфракрасного теплого пола подключаются параллельно

Греющие полосы инфракрасного теплого пола подключаются параллельно

Подключение теплого пола

Вполне возможно, что у вас будет другая распределительная коробка, но принцип разводки как правило один и тот же

Подробнее можно посмотреть на видео:

Этап #4 — тестирование после монтажа

Перед тем, как  приступить к монтажу напольного покрытия, необходимо протестировать систему. Нормальное функционирование характеризуется отсутствием искрения, перегрева на участках соединения контактов, пленка должна прогреваться равномерно. Если тест прошел успешно, греющий пол накрывается дополнительным слоем полиэтиленовой пленки и начинается монтаж финишного напольного покрытия.

Можно с уверенностью утверждать, что инфракрасный теплый пол своими руками – это вполне реально. Даже если нет навыка укладки, можно предварительно познакомиться с инструкцией по монтажу, прилагающейся к системе, найти специализированные сайты в интернете и  изучить всю необходимую информацию. Грамотно установленный греющий инфракрасный пол принесет тепло и уют в каждый дом.

Оцените статью: Поделитесь с друзьями!

aqua-rmnt.com
