Строительство каркасного дома по технологии «Платформа». Каркасный дом платформа пол


Технология "Платформа"

Технология «Платформа» представляет собой деревянную каркасную конструкцию с несущими стенами. Название «Платформа» отображает метод строительства.

Существуют два основных типа каркасов. Каркасы со сквозными стойками строились до конца 40-х годов. После чего их вытеснили каркасы платформенного типа, ставшие основным методом строительства деревянных домов.

Дом по технологии «Платформа»  строится поэтажно, при этом нижнее и междуэтажное перекрытия являются одновременно рабочими плоскостями, на которых стены данного этажа собираются в горизонтальном положении, и затем устанавливаются вертикально.

Технология особенно пригодна при строительстве небольших индивидуальных домов, но она применяется и при строительстве секционных домов и домов в несколько этажей. В определенных случаях она может применяться и при других видах строительства.

Преимуществами технологии являются ее оригинальность и экономичность. С помощью этой технологии строительство могут вести как профессиональные так и самостоятельные застройщики.

Технология «Платформа» не ограничивает возможностей для индивидуального проектирования, ее можно использовать в соответствии с потребностями заказчика. Отделочные материалы, оборудование, способ отопления и т.п. – все это можно свободно варьировать.

Унифицированный способ строительства сокращает расходы. Идея технологии состоит в унификации основных частей каркаса и их соединений. С их помощью можно применить неисчислимое количество решений в проектировании жилища. Унифицированные части имеют стандартные размеры и их размеры подогнаны друг к другу.

Унификация частей каркаса и соединений разумна, поскольку в деревянном доме каркас не виден снаружи. Поэтому есть смысл делать его как можно более экономичным, в связи с чем средства, предназначенные для строительства можно более рационально потратить на оборудование жилья, например на отделку, мебель и т.п.



Преимущества строительного метода.

Применение технологии «Платформа» делает строительство простым и быстрым. Этапы работы легко усвоить. Соединения выполняются просто с применением гвоздей и на дереве не надо делать никаких насечек и зарубок. Выполненные части каркаса не требуют большой дополнительной обработки поэтому и инструменты необходимые для работы, и оборудование стройплощадки не требуют больших затрат и ими легко пользоваться. Сокращается и количество отходов строительных материалов.

В процессе строительства не требуется тяжелого подъемного оборудования, поскольку части каркаса имеют небольшие размеры и вес Стропила крыши тоже можно поднимать с помощью простых подъемных средств Необходимость использования подъемного оборудования сокращается также в результате рационального складирования и доставки стройматериалов на строительную площадку.

Благодаря тому, что строительство ведется «послойно», применение строительных лесов не является обязательным ни на одном из этапов строительства. Они бывают нужны только при обшивке фасада и высоких помещений. В зависимости от характера облицовки леса могут быть заменены люлькой.

Специальных лестниц на время строительства тоже не нужно сооружать. Лестницу на верхний этаж можно сделать сразу после сборки межэтажного перерытия. Если лестницу тщательно чем нибудь закрыть или ее отделку завершить только в конце строительства, то можно не бояться ее преждевременного износа.



ПРИНЦИП СТРОИТЕЛЬСТВА ПО ТЕХНОЛОГИИ «ПЛАТФОРМА»



Каркас дома - платформы собирается поэтажно. Вначале на фундаменте собирается деревянное нижнее (цокольное) перекрытие.



                 Цокольное перекрытие

Оно служит рабочей плоскостью при сборке стен первого этажа. Они собираются в горизонтальном положении в готовые блоки, которые затем поднимаются, подпираются и крепятся на своих местах.

После установки стен на них укладываются балки междуэтажного перекрытия, на которые настилаются плиты черного пола.

Каркас с междуэтажным перекрытием

Таким образом создается новая рабочая плоскость на которой собираются стены второго этажа.

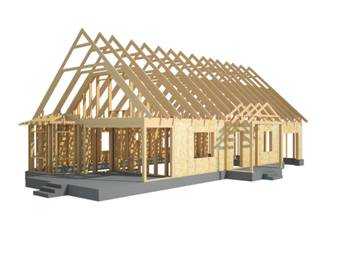

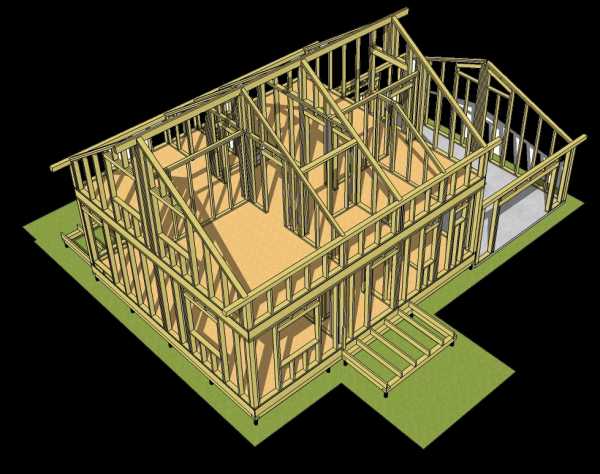

Каркас "Платформа"



После сооружения каркаса следующими этапами строительства являются сооружение наружной кровли и внешняя обшивка или облицовка. Устанавливаются также окна и двери. После возведения каркаса монтируются трубы и каналы для инженерного оборудования. После этого на каркасе устанавливается изоляция и обшивка после чего начинаются интерьерные и отделочные работы.



КОНСТРУКТИВНЫЙ ПРИНЦИП

«Платформа» представляет собой конструкцию с несущими стенами. Это означает, что наружные стены здания и при необходимости, часть внутренних перегородок являются несущими. Стены имеют одинаковую высоту за исключением некоторых стен второго этажа, если это необходимо. В доме, построенном по технологии «Платформа», высота потолков выше обычного и составляет около 2,7 м Стены состоят из каркаса, необходимых изоляционных материалов и строительных плит или панелей, которыми облицовывается каркас.

Деревянные нижнее и межэтажные перекрытия собираются из балок, из плит черного пола, которые крепятся к балкам, и обвязочных балок, которые проходят по всему периметру дома Система балок нижнего и межэтажного перекрытий в принципе одинаковая. Различия в их конструкции зависят прежде всего от вида теплоизоляции нижнего перекрытия. Балки нижнего и межэтажного перекрытия всегда крепятся поверх несущей конструкции.

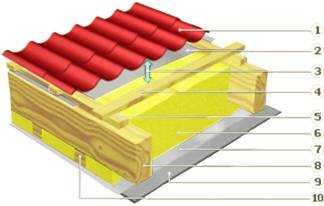

Конструкция верхнего (чердачного) перекрытия может быть, как стропильной, так и балочной.



СТАНДАРТНЫЕ ДЕТАЛИ КАРКАСА



Несущие конструкции (элементы каркаса) домов данной системы изготовляются из пиломатериалов хвойных пород, высушенных и защищенных от увлажнения в процессе хранения.

Деревянные элементы конструкций, отметка низа которых в проектном положении ниже планировочной отметки земли или превышает ее менее чем на 250 мм, должны быть изготовлены из пиломатериалов, обработанных антисептиками в соответствии с требованиями СНиП 2.03.11.

Основными деталями каркаса являются:

  • каркасные стойки;
  • балки;
  • строительные плиты;
  • крепеж.

Каркасные стойки

В технологии используются каркасные стойки двух размеров в поперечном сечении. Размеры поперечного сечения этих двух основных видов стоек составляют 50 х 100 мм и 50 х 150 мм. Высота стоек обычно составляет 2630 мм. Стойки меньшего поперечного сечения используются для внутренних перегородок, а большего - для наружных стен.

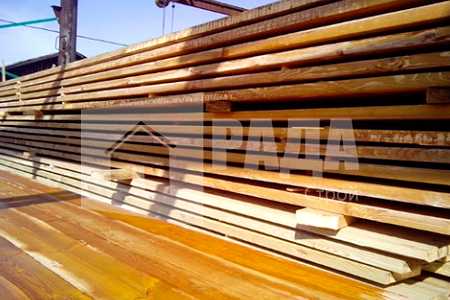

Балки

Размеры поперечного сечения стандартных балок составляют 50 х 200 мм и 50 х 150 мм При этом балки 200 мм используются обычно для нижнего и межэтажного перекрытий а 150 мм балки предназначены для полов во влажных помещениях. Они дают возможность устраивать уклон и гидроизоляцию поверх плит черного пола без порога между сухими и влажными помещениями. Помимо стандартных в системе «платформа» могут использоваться балки других типов и размеров.

Длина балок определяется в процессе проектирования в зависимости от конкретного объекта. Они могут поставляться на стройку длинными брусьями и их можно нарезать на отрезки нужной длины прямо на стройплощадке. Это имеет смысл по крайней мере в тех случаях, когда длина балок сильно колеблется.



Строительные плиты

Строительные плиты используются помимо обшивки помещений также для придания жесткости сооружению и - при необходимости - для противопожарных целей. Размеры строительных плит согласованы с шагом стоек и балок, а также с вертикальными размерами сооружения.

Пористые древесноволокнистые плиты монтируются на внешней поверхности каркаса, в этом случае они служат ветрозащитными и изоляционными плитами. Они также придают зданию дополнительную жесткость в вертикальном направлении. Для индивидуальных домов имеются в продаже ветрозащитные плиты размером 1200 х 3000 мм. которые соразмерны высоте этажей. Толщина плиты составляет 25 мм.

Хвойная фанера толщиной 9 мм используется в качестве нижнего слоя при обшивке внутренних помещений. Размеры листов составляют 1200 х 2750 мм. Листы используются там, где предполагается размещение встроенной мебели и служат основанием для ее крепления. Фанерные листы придают конструкции дополнительную жесткость и их можно использовать в качестве деталей балок-коробов, например, в верхней части проемов.

Гипсокартонные плиты размером 1200 х 2750 мм и толщиной 13 мм предназначены для обшивки стен изнутри Гипсокартонные плиты можно использовать также для внутренней обшивки потолков.

Для черного пола используются листы хвойной фанеры толщиной 18 мм. размером 2400 х 1200 мм. Листы крепятся поверх балок. Листы со всех сторон шпунтованные, они придают зданию дополнительную жесткость в горизонтальном направлении.

Подшивочные плиты для наружной кровли соразмерны шагу стропил и имеют размеры 2700 х 1200 мм. Плиты представляют собой листы хвойной фанеры толщиной 15 мм, с длинной стороны они шпунтованные.



 УНИФИЦИРОВАННЫЕ СТРОИТЕЛЬНЫЕ РЕШЕНИЯ

Соединения и методы крепления деталей каркаса унифицированы. Они просты и могут быть выполнены с помощью гвоздей. Вырезать пазы в материале не требуется. Типовые соединения гарантируют несущую способность и жесткость конструкций.

Для каркаса дома, строящегося по технологии «Платформа», можно использовать различные виды изоляционных материалов и обшивки. Теплоизоляция устанавливается обычно тогда, когда весь каркас уже готов что и учтено в выборе типа соединений. В качестве изоляционного материала можно по-прежнему использовать как минеральные волокна, так и древесноволокнистые материалы. Материалы для внешней облицовки выбираются в зависимости от конкретного объекта.

Выбор изоляционных и облицовочных материалов оказывает влияние на технические характеристики конструкций (пожаробезопасность, звуко - и теплоизоляция) На внешний вид здания система не влияет.



РАСЧЕТ РАЗМЕРОВ ДОМА

Размеры дома по вертикали определяются размерами стандартных деталей и способами их соединения. Отправной точкой является высота каркасных стоек, которая обычно составляет 2630 мм. Кроме того, при расчете размеров необходимо учитывать размер строительных плит, который составляет по длине 2500 - 2750 мм. Расчет размеров по горизонтали производится с учетом размеров стандартных изделий. Высота помещений определяется в зависимости от способа облицовки поверх каркаса полов и потолков.

В горизонтальном направлении при определении размеров необходимо учитывать величину пролетов, допустимых при применении деревянных конструкций При использовании стандартных балок (200 мм ) длина однопролетного настила составляет 4 м а при двупролетном - в общей сложности 10 м.

Для облегчения строительства при определении горизонтальных размеров рекомендуется в основном исходить из стандартных размеров плит черного пола. Важно иметь в виду, что размеры балочного настила определяются внешней поверхностью каркаса наружных стен В остальном горизонтальные размеры в принципе можно выбирать свободно. Также свободно можно в принципе решать вопрос о размещении стенных проемов.

В конструктивном отношении здание рассматривается сверху вниз. На крышу оказывают воздействие нагрузки которые должны передаваться далее ниже лежащим несущим конструкциям - стенам и балкам. От них нагрузки должны передаваться следующим нижележащим конструкциям и т.д. В качестве вертикальных несущих конструкций выступают в первую очередь стены. При необходимости вместо стен могут использоваться балки, которые опираются на несущие стены, или различного рода колонны. Они располагаются таким образом, чтобы нагрузки передавались прямо сверху вниз, для чего несущие стены и/или колонны должны находиться в верхнем и нижнем этаже (соосно) в одном и том же месте.

www.domkarkas.su

Строительство каркасного дома по технологии «Платформа»

Строительство каркасного дома по технологии «Платформа»

В наши дни, учитывая высокую стоимость строительных материалов, частное загородное строительство дома стараются производить по более передовым технологиям. Одной из таких технологий является строительство загородного дома по канадско-финской технологии “Платформа”. Финский инженер Микко Вильякайнен подробным образом изложил суть данной технологии в своей книге «Индивидуальный дом «Платформа». Справочник. Проектирование и строительство». В данной статье мы сконцентрируемся именно на самой технологии опустив отступы на справочную информацию и поэтапно рассмотрим, как построить самостоятельно загородный каркасный дом по технологии платформа, какие материалы для этого потребуются и основные нюансы строительства.

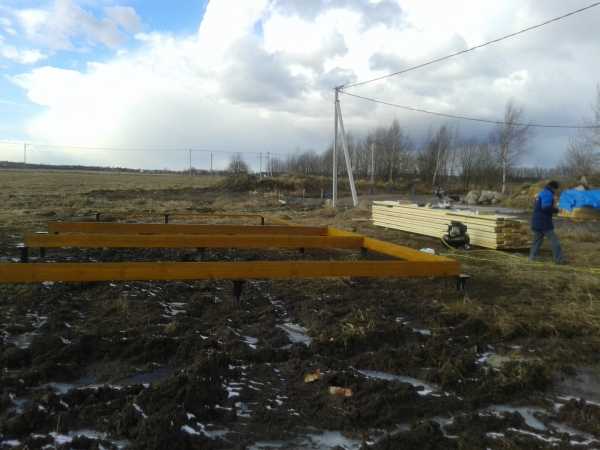

Монтаж поперечных связей

После изготовления ленточного фундамента всю его поверхность проверяют на горизонтальную ровность. Максимально допустимое отклонение в уровне поверхности ленты фундамента может составлять +/- 3 мм на 1 м погонный. При большем перепаде или неровности поверхности ленты ее поверхность нивелируют цементно-песчаным раствором. Ровная поверхность ленты фундамента очень важна, так как на нее будут монтироваться поперечные связи.

Убедившись в ровности поверхности ленты фундамента, на её плоскость наносят гидроизоляцию. Гидроизоляция может быть битумная обмазочная или же на поверхность ленты также можно наплавить вырезанную полосу рубероида. Подробнее о различных способах гидроизоляции фундамента читайте в статье: гидроизоляция конструкций фундамента.

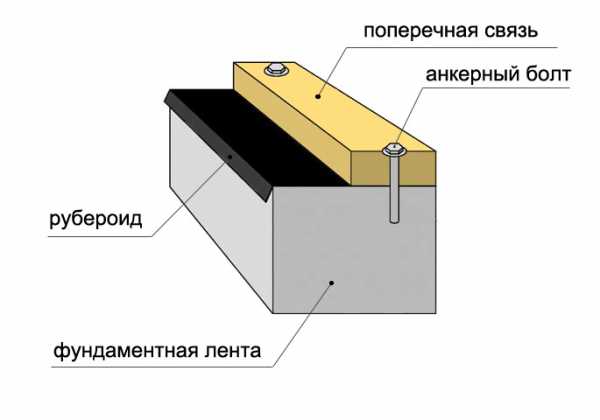

Поперечные связи укладываются поверх гидроизоляции фундамента и крепятся к нему анкерами.

Выполнив гидроизоляцию, по наружным осям ленты фундамента натягивают контрольные нитки, которые будут ориентиром при монтаже поперечных связей. По траектории контрольных ниток укладывают на плоскость и фиксируют к ленте фундамента деревянный брус 50х150 мм. Монтаж поперечных связей выполняю при помощи штанг с резьбой, которые предварительно были выпущены из бетонной ленты. Если же штанги в ленте не были установлены, тогда фиксацию поперечных связей выполняют забивными анкерами. Также штанги с резьбой под гайку на 12 мм можно установить использую химические анкеры.

Внутренние опоры нижнего перекрытия

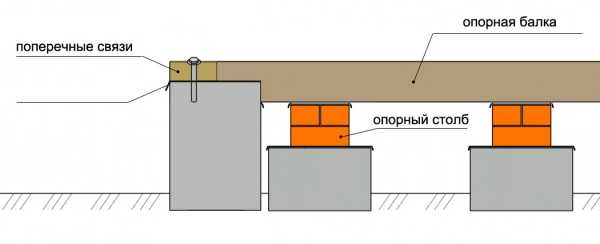

Внутренние опоры и опорные балки. На поперечные связи и опорные балки укладываются балки перекрытия.

После монтажа поперечных связей на ленте фундамента производят монтаж внутренних опор. Данные опоры необходимы для того чтобы балки полового перекрытия не провисали под нагрузкой. Как правило, в качестве внутренних опор применяют массивную деревянную балку или металлический двутавр. Монтируются внутренние опоры внутри периметра ленточного фундамента на установленных в грунт столбах. То есть, допустим, фундамент имеет форму квадрата. На его поверхности смонтировали поперечные связи, на которых будут лежать половые балки.

Значит, квадратная форма фундамента делится на 2 или более равных частей и, по найденным точкам пролегания будущих внутренних опор параллельно друг другу в грунте устанавливают столбы. На данных столбах впоследствии будут смонтированы массивные деревянные балки либо двутавр. То есть, весь квадрат периметра делят параллельно идущими внутренними опорами. Сами же вертикальные столбы под опоры проще всего изготовить по принципу изготовления столбов столбчатого фундамента. Также можно в качестве столбов использовать бетонные буронабивные или железные винтовые сваи.

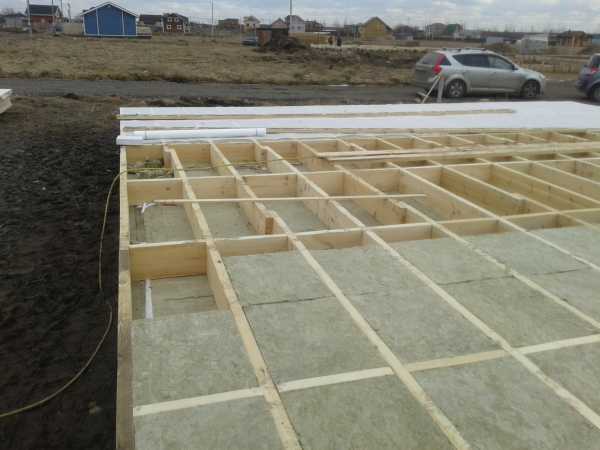

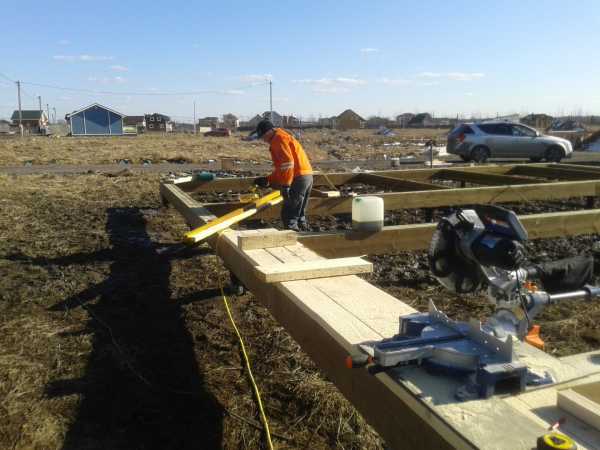

Подготовка половых балок, их монтаж, утепление и обшивка

Вот здесь очень внимательно. Половые балки не монтируют сразу, их предварительно подготавливают. Суть в том, что для того чтобы получить утепление полового перекрытия, то есть, укладку между балками минеральной ваты, под балками должна быть опора или основание. В случае с монтажом потолочного перекрытия, обшивка несущих балок изнутри фанерой или ДСП не вызывает никаких проблем, так как к балкам будет доступ. К половым балкам, чтобы их обшить снизу, подобраться уже будет нельзя. Поэтому балки предварительно подготавливают.

Вначале балки заготавливают нужной длины. После этого балка устанавливается на ребро. На ее ребро плашмя укладывают обрезную доску 20 мм, шириной в 2 раза больше ребра балки и производят ее монтаж гвоздями так, чтобы в профиле балка выглядела буквой «Т». Во время же монтажа половой балки ее располагают так, чтобы под ней образовывались «крылья», то есть, набитой на нее доской вниз к поперечным связям. Расстояние между половыми балками варьируется в зависимости от общей площади полового перекрытия и ширины утеплителя. В среднем расстояние составляет 40-60 см.

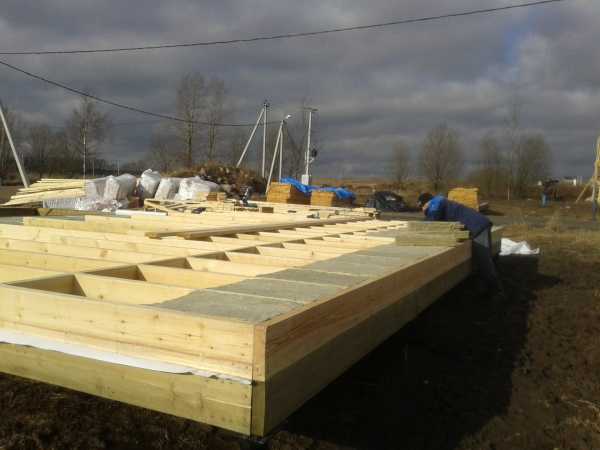

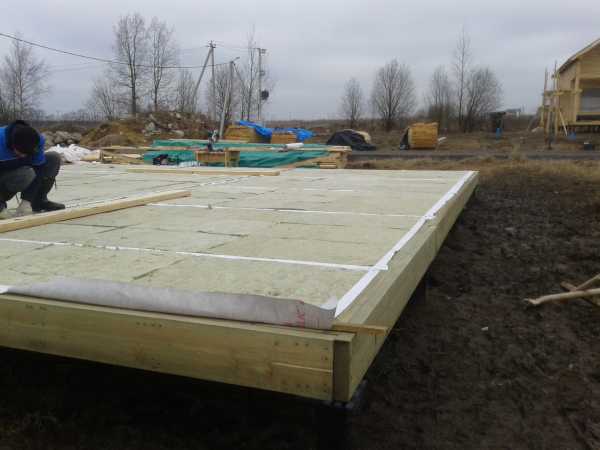

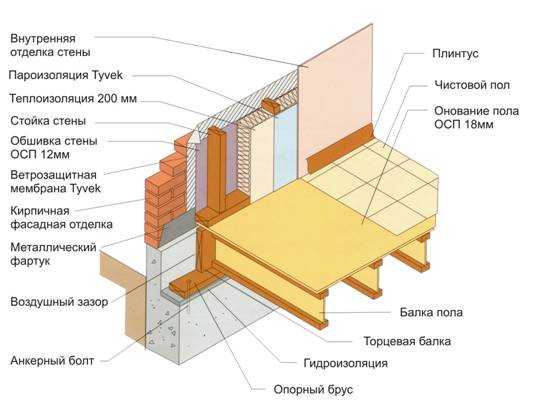

Устройство пола по технологии «Платформа».

После монтажа всех параллельных половых балок из фанеры 10 мм или ДСП вырезаются ручной циркулярной пилой щиты по ширине равные расстоянию между балками. Далее производят укладку щитов на заранее предусмотренные в нижней части балок “крылья”. После этого все пространство между балками заполняют минеральной ватой в виде плит и производят по балкам монтаж чернового пола влагостойкой фанерой. Лишь изготовив полностью нижнее перекрытие, переходят к монтажу каркасных несущих стен.

Изготовление каркасов стен

Монтаж стен начинают с изготовления поперечных связей, которые будут являть верхней обвязкой стен. Поперечные верхние связи изготавливают из двух длинномерных сбитых цельных досок. При этом верхняя доска должна выступать над нижней доской на расстояние равное ширине доски, на перпендикулярное примыкающей стене наоборот — верхняя доска короче на ширину доски. Не стоит изготавливать верхнюю обвязку из разных кусков, так как это может существенно ослабить конструкцию стены. Вообще собирать каркасные стены начинают только после того, когда будут подготовлены верхние связи для всего периметра стен.

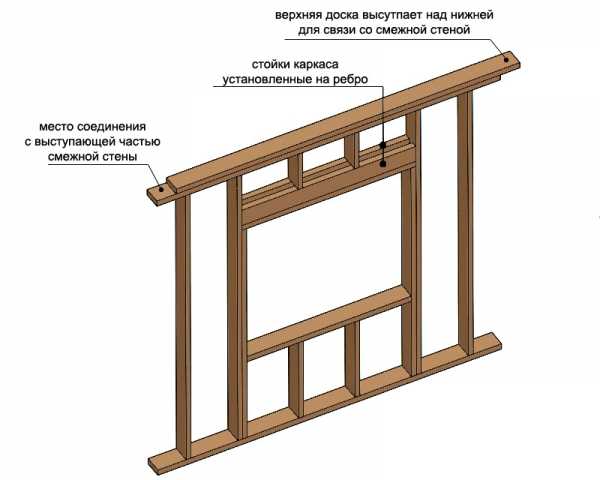

Каркас стены по технологии «Платформа». Сборка осуществляет на полу. В верхней обвязке предусмотрены поперечные связи.

Когда стеновые связи готовы, начинают сборку каркаса. Та связь, которая будет внизу стены, укладывается продольно краю уже смонтированного полового перекрытия. Параллельно ей на расстояние 270 см на половое перекрытие укладывают верхнюю связь. По сути, она должна являться “зеркалом” нижней связи. Далее производят заготовку стоек длиной 270 см из доски на 150х50 мм. Количество стоек зависит от общей протяженности стены с учетом, что между вертикальными стойками будет расстояние 40-60 см.

Само же расстояние между вертикальными стойками рассчитывается из того, будет ли возводиться второй этаж. То есть, если будет второй этаж, то нагрузка на стены будет больше и, следовательно, расстояние между стойками должно составлять 40 см. Подготовив вертикальные стойки и выполнив разметку на двух связях, производят сборку каркаса в лежачем положении. Соединение стоек со связями производят вполдерева с фиксацией шурупами. При этом обязательно проверяют внешние углы собираемого таким способом каркаса.

Обшивка каркаса и его установка

После сборки стенового каркаса его нижняя связь временно фиксируется гвоздями к краю полового основания. Далее используя рулетку, проверяют диагонали каркаса пока что еще не обшитого, так как после обшивки исправить его кривизну будет уже невозможно. Если все в порядке, то весь сбитый каркас обшивается влагостойкой фанерой 10 мм или ОСП. В качестве монтажного материала используются саморезы. Сама обшивка служит не только черновой поверхностью наружной стены, но и выполняет функцию связки всего каркаса.

Подробно о том, как правильно крепить ОСП листы к каркасу можно узнать из статьи: обшивка стен ОСП плитами.

После выполнения обшивки до поднятия каркаса в ней даже можно выполнить электролобзиком оконные или дверные проемы. Когда с обшивкой каркаса будет закончено, приступают к его поднятию и установке в вертикальном положении. Как правило, обшитые готовые каркасы поднимают парами, чтобы была возможность зафиксировать между собой их перпендикулярные верхние связи. То есть, каркасы поднимают с углов. После поднятия и закрепления всех стеновых каркасов, переходят к изготовлению верхнего перекрытия.

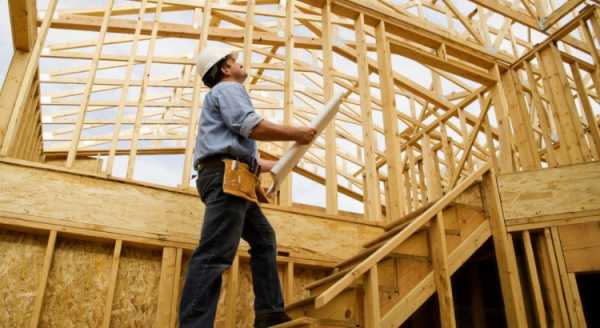

Перекрытие и кровля

Если возводится двухэтажный загородный каркасный дом, то поверх установленных и нивелированных каркасных стен монтируется балочное перекрытие по принципу изготовления полового перекрытия. После монтажа перекрытия сборка стен второго этажа производится аналогично первому этажу.

Если же строится одноэтажный дом, то его этажное перекрытие монтируется одновременно с изготовлением кровли. Одновременный монтаж перекрытия и кровли производится собранными по единому шаблону фермами из деревянного бруса. Сама ферма напоминает сплюснутый треугольник: 2 расходящиеся в стороны лаги, соединенные внизу длинной балкой. Внутри самой фермы присутствуют усиливающие подпорки или распоры, при этом все точки соединений в ферме выполняют стяжками. Заранее делается расчет необходимых деревянных ферм. Далее собирают одну ферму, а уже все остальные фермы собирают, используя первую как шаблон.

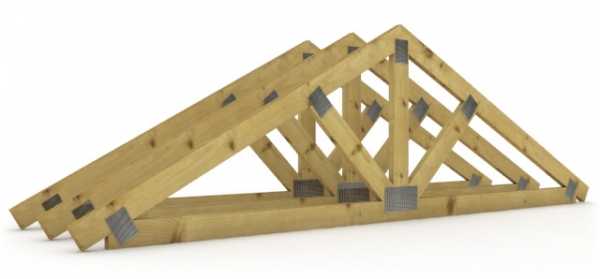

фермы кровли

Прежде чем начинать устанавливать фермы, на несущих стенах каркасного дома выполняют разметку. Установка ферм производится по принципу монтажа стен. Стены проверяются на ровность, то есть, углы должны быть 90 градусов, а сами стены не должны иметь наклон. Выполнив проверку, на поверхность стен поднимают весь комплект собранных деревянных ферм. При этом во время поднятия наверх ферм, их укладывают под уклоном одна на другую. Далее самую крайнюю ферму фиксируют скобами или длинными гвоздями на своем месте. При этом гвозди забивают под уклоном. Они вовсе не будут являться конечным крепежным элементом, а будут временно удерживать первую ферму от падения во время ее вертикального поднятия.

Далее производят подъем, выравнивание по уровню и фиксацию первой фермы распорками. К верней части фермы прибивается временный конек из цельной длинной доски. После этого поднимают в вертикальное положение следующую соседнюю ферму. Ее также выставляют в ровное положение и фиксируют временным коньком. По такому принципу поднимают все оставшиеся фермы, временно фиксируя каждую между собой. Когда все фермы будут установлены, поверх них набивают влагостойкую фанеру или обрешетку для финишного монтажа кровельного покрытия.

Устройство изоляции каркасного дома

Прежде чем производить теплоизоляцию стен, в пустотах между стойками в специальной противопожарной трубке монтируют электропроводку. После окончания кровли переходят к утеплению каркасных стен. Изначально стены необходимо пароизолировать. Для этого всю внутреннюю поверхность стен обшивают пароизоляционной кровельной пленкой.

Во время монтажа пленкой огибаю каждую стойку, при этом пленка фиксируется к внутренней поверхности и стойкам специальными скобами. Когда на всю поверхность стен будет смонтирована пароизоляционная пленка, приступают к заполнению всего пространства между стойками плитами из минеральной ваты. Плиты устанавливают без фиксации, просто враспор. Если остаются небольшие промежутки, то их заполняют монтажной пеной. Завершив окончательно утепление наружных стен изнутри, поверх минеральной ваты скобами монтируют вторую пароизоляционную пленку, после чего внутренние стены каркасного дома обшивают листами ДСП или фанерой.

k-dss.ru

финская технология строительства каркасных домов

Основная специализация компании «Юкка Дом» — каркасные дома «под ключ»; мы строим их по  технологии «Платформа».

«Платформа» — распространенная в Европе (а теперь и в России) финская технология каркасного домостроения. Её очень высоко оценивают профессиональные строители за удобство и простоту, а главное — за экономичность (без ущерба качеству постройки). Сама технология разработана в Финляндии, а за основу взята североамериканская система строительства.

Что представляет из себя технология «Платформа», как ведется строительство по ней и за счет чего обеспечивается экономичность метода — читайте об этом в нашей статье.

Почему технология называется «Платформа»?

Название технологии дал сам метод возведения дома («поэтажный»).

При традиционном методе каркасного строительства стены сразу монтируются вертикально. При использовании технологии «Платформа» блоки стен сначала собирают в горизонтальном положении на перекрытиях предыдущего этажа, а потом устанавливаются вертикально. То есть, перекрытия между этажами используются в качестве рабочей поверхности, поэтому метод и назвали «Платформа».

Строительство по системе «Платформа»

Главная идея финской технологии

Главная идея системы «Платформа» — это использование стандартных размеров для всех частей каркаса и их соединений. Стандартизация позволяет существенно упростить проектирование дома и избежать проблем при монтаже, связанных с несостыковкой блоков.

Преимущества системы «Платформа»

Как уже было сказано, финская технология очень ценится за удобство и экономичность.

Горизонтальная сборка блоков стен уменьшает трудоемкость строительства и увеличивает точность сборки.

Экономичным методом строительства «Платформу» делают не только стандартные размеры деталей каркаса. Это достигается и за счет ряда других факторов:

  • Небольшие затраты на рабочие инструменты и обустройство стройплощадки: детали каркаса изготавливаются на производстве, им практически не требуется дополнительная обработка на месте строительства, а для выполнения соединений нужны только гвозди. Основные инструменты, которые применяются для возведения финских каркасных домов: пила, молоток, простые измерительные приборы.
  • Для возведения дома не нужно использовать тяжелую строительную технику (специальное строительное оборудование): детали каркаса небольшие по размеру и легкие.
  • Необязательно сооружать строительные леса, так как строительство ведется поэтажно (в этом суть метода: нижнее и межэтажные перекрытия являются рабочими поверхностями). Леса могут понадобиться только на этапе отделки фасада, но и для выполнения этих работ их сооружают редко, чаще используют люльку.

Этапы строительства по системе «Платформа»

Финская технология охватывает все этапы строительства каркасных домов — не только возведение дома, но и его отделку, а также инженерное оборудование (система вентиляции, отопление, водопровод и канализация, электрические сети).

Проект «Филон» — каркасный дом, построенный по финской технологии

Сооружение каркаса и кровли выполняется в следующем порядке:

  • На фундаменте собирается нижнее перекрытие;
  • Нижнее перекрытие используется в качестве рабочей поверхности для сборки блоков стен первого этажа;
  • После полной сборки блоки стен поднимаются вертикально и закрепляются;
  • Поверх стен первого этажа монтируется межэтажное перекрытие, а на него настилается черный пол;
  • На межэтажном перекрытии производится сборка блоков стен второго этажа;
  • Блоки стен второго этажа поднимаются и закрепляются;
  • Поверх стен второго этажа монтируется верхнее перекрытие и сооружается кровля.

После сооружения каркаса выполняется внешняя отделка дома, монтаж наружной кровли, установка дверей и окон, прокладка труб и кабель-каналов.

Заключительным этапом строительства является утепление дома и внутренняя отделка.

Технология включает в себя постоянный контроль качества. Проверка выполненных работ проводится после завершения каждого этапа строительства; если обнаруживаются какие-то дефекты, они устраняются сразу же.

Интересные особенности каркасных домов по финской технологии

  • Большие возможности для индивидуального проектирования дома: количество этажей, комнат, форма дома и т.д.; можно выбирать любую форму крыши, окон, дверей;
  • Возможность вносить практические любые изменения по собственному желанию в уже разработанный проект дома;
  • Можно использовать различные материалы для утепления дома, защиты от ветра, шумоизоляции, гидро- и термозащиты;
  • Инженерные сети в финских каркасных домах можно проводить любым способом, поскольку они не связаны с системой возведения каркаса.

Каркасные дома по финской технологии в Санкт-Петербурге и Ленинградской области

В последние годы финская система строительства пользуется высокой популярностью в России, всё больше людей заказывают загородные дома именно по этой технологии.

Компания «Юкка Дом», имеющая серьезный опыт работы по технологии «Платформа», строит каркасные дома в Санкт-Петербурге и Ленинградской области.

Финский каркасный дом «Хонка» — кликните для просмотра цен и комплектаций

За подробной консультацией обращайтесь в наш офис.





ukka-house.ru

Каркасный дом платформа: технология строительства каркасного дома

Каркасный дом по технологии платформа

В наши дни, учитывая высокую стоимость строительных материалов, частное загородное строительство дома стараются производить по более передовым технологиям. Одной из таких технологий является строительство загородного дома по канадско-финской технологии Платформа. Финский инженер Микко Вильякайнен подробным образом изложил суть данной технологии в своей книге «Индивидуальный дом «Платформа». Справочник. Проектирование и строительство».

Строительство каркасного дома по технологии Платформа

В данной статье мы сконцентрируемся именно на самой технологии опустив отступы на справочную информацию и поэтапно рассмотрим, как построить самостоятельно загородный каркасный дом по технологии платформа, какие материалы для этого потребуются и основные нюансы строительства.

Каркасный дом платформа: монтаж поперечных связей

После изготовления ленточного фундамента всю его поверхность проверяют на горизонтальную ровность. Максимально допустимое отклонение в уровне поверхности ленты фундамента может составлять +/- 3 мм на 1 м погонный. При большем перепаде или неровности поверхности ленты ее поверхность нивелируют цементно-песчаным раствором. Ровная поверхность ленты фундамента очень важна, так как на нее будут монтироваться поперечные связи.

Убедившись в ровности поверхности ленты фундамента, на её плоскость наносят гидроизоляцию. Гидроизоляция может быть битумная обмазочная или же на поверхность ленты также можно наплавить вырезанную полосу рубероида.

Подробнее о различных способах гидроизоляции фундамента читайте в статье: Гидроизоляция фундамента: виды и устройство гидроизоляции     Поперечные связи укладываются поверх гидроизоляции фундамента и крепятся к нему анкерами.

Выполнив гидроизоляцию, по наружным осям ленты фундамента натягивают контрольные нитки, которые будут ориентиром при монтаже поперечных связей. По траектории контрольных ниток укладывают на плоскость и фиксируют к ленте фундамента деревянный брус 50х150 мм. Монтаж поперечных связей выполняю при помощи штанг с резьбой, которые предварительно были выпущены из бетонной ленты. Если же штанги в ленте не были установлены, тогда фиксацию поперечных связей выполняют забивными анкерами. Также штанги с резьбой под гайку на 12 мм можно установить используя химические анкеры.

Каркасный дом платформа: внутренние опоры нижнего перекрытия

После монтажа поперечных связей на ленте фундамента производят монтаж внутренних опор. Данные опоры необходимы для того чтобы балки полового перекрытия не провисали под нагрузкой. Как правило, в качестве внутренних опор применяют массивную деревянную балку или металлический двутавр. Монтируются внутренние опоры внутри периметра ленточного фундамента на установленных в грунт столбах. То есть, допустим, фундамент имеет форму квадрата. На его поверхности смонтировали поперечные связи, на которых будут лежать половые балки.

Поперечные связи укладываются поверх гидроизоляции фундамента и крепятся к нему анкерами.

Внутренние опоры и опорные балки. На поперечные связи и опорные балки укладываются балки перекрытия.

Значит, квадратная форма фундамента делится на 2 или более равных частей и, по найденным точкам пролегания будущих внутренних опор параллельно друг другу в грунте устанавливают столбы. На данных столбах впоследствии будут смонтированы массивные деревянные балки либо двутавр. То есть, весь квадрат периметра делят параллельно идущими внутренними опорами. Сами же вертикальные столбы под опоры проще всего изготовить по принципу изготовления столбов столбчатого фундамента. Также можно в качестве столбов использовать бетонные буронабивные или железные винтовые сваи.

Каркасный дом платформа: подготовка половых балок, их монтаж, утепление и обшивка

Вот здесь очень внимательно. Половые балки не монтируют сразу, их предварительно подготавливают. Суть в том, что для того чтобы получить утепление полового перекрытия, то есть, укладку между балками минеральной ваты, под балками должна быть опора или основание. В случае с монтажом потолочного перекрытия, обшивка несущих балок изнутри фанерой или ДСП не вызывает никаких проблем, так как к балкам будет доступ. К половым балкам, чтобы их обшить снизу, подобраться уже будет нельзя. Поэтому балки предварительно подготавливают.

Вначале балки заготавливают нужной длины. После этого балка устанавливается на ребро. На ее ребро плашмя укладывают обрезную доску 20 мм, шириной в 2 раза больше ребра балки и производят ее монтаж гвоздями так, чтобы в профиле балка выглядела буквой «Т». Во время же монтажа половой балки ее располагают так, чтобы под ней образовывались «крылья», то есть, набитой на нее доской вниз к поперечным связям. Расстояние между половыми балками варьируется в зависимости от общей площади полового перекрытия и ширины утеплителя. В среднем расстояние составляет 40-60 см.

Устройство пола по технологии «Платформа».

После монтажа всех параллельных половых балок из фанеры 10 мм или ДСП вырезаются ручной циркулярной пилой щиты по ширине равные расстоянию между балками. Далее производят укладку щитов на заранее предусмотренные в нижней части балок “крылья”. После этого все пространство между балками заполняют минеральной ватой в виде плит и производят по балкам монтаж чернового пола влагостойкой фанерой. Лишь изготовив полностью нижнее перекрытие, переходят к монтажу каркасных несущих стен.

Изготовление каркасов стен по технологии платформа

Монтаж стен начинают с изготовления поперечных связей, которые будут являть верхней обвязкой стен. Поперечные верхние связи изготавливают из двух длинномерных сбитых цельных досок. При этом верхняя доска должна выступать над нижней доской на расстояние равное ширине доски, на перпендикулярное примыкающей стене наоборот — верхняя доска короче на ширину доски. Не стоит изготавливать верхнюю обвязку из разных кусков, так как это может существенно ослабить конструкцию стены. Вообще собирать каркасные стены начинают только после того, когда будут подготовлены верхние связи для всего периметра стен.

Каркас стены по технологии «Платформа». Сборка осуществляет на полу. В верхней обвязке предусмотрены поперечные связи.

Когда стеновые связи готовы, начинают сборку каркаса. Та связь, которая будет внизу стены, укладывается продольно краю уже смонтированного полового перекрытия. Параллельно ей на расстояние 270 см на половое перекрытие укладывают верхнюю связь. По сути, она должна являться “зеркалом” нижней связи. Далее производят заготовку стоек длиной 270 см из доски на 150х50 мм. Количество стоек зависит от общей протяженности стены с учетом, что между вертикальными стойками будет расстояние 40-60 см.

Само же расстояние между вертикальными стойками рассчитывается из того, будет ли возводиться второй этаж. То есть, если будет второй этаж, то нагрузка на стены будет больше и, следовательно, расстояние между стойками должно составлять 40 см. Подготовив вертикальные стойки и выполнив разметку на двух связях, производят сборку каркаса в лежачем положении. Соединение стоек со связями производят вполдерева с фиксацией шурупами. При этом обязательно проверяют внешние углы собираемого таким способом каркаса.

Каркасный дом платформа: обшивка каркаса и его установка

После сборки стенового каркаса его нижняя связь временно фиксируется гвоздями к краю полового основания. Далее используя рулетку, проверяют диагонали каркаса пока что еще не обшитого, так как после обшивки исправить его кривизну будет уже невозможно. Если все в порядке, то весь сбитый каркас обшивается влагостойкой фанерой 10 мм или ОСП. В качестве монтажного материала используются саморезы. Сама обшивка служит не только черновой поверхностью наружной стены, но и выполняет функцию связки всего каркаса.

Подробно о том, как правильно крепить ОСП листы к каркасу можно узнать из статьи: Обшивка осб: монтаж осп, как крепить осб, фото, видео, руководство

После выполнения обшивки до поднятия каркаса в ней даже можно выполнить электролобзиком оконные или дверные проемы. Когда с обшивкой каркаса будет закончено, приступают к его поднятию и установке в вертикальном положении. Как правило, обшитые готовые каркасы поднимают парами, чтобы была возможность зафиксировать между собой их перпендикулярные верхние связи. То есть, каркасы поднимают с углов. После поднятия и закрепления всех стеновых каркасов, переходят к изготовлению верхнего перекрытия.

Каркасный дом платформа: перекрытие и кровля

Если возводится двухэтажный загородный каркасный дом по технологии платформа, то поверх установленных и нивелированных каркасных стен монтируется балочное перекрытие по принципу изготовления полового перекрытия. После монтажа перекрытия сборка стен второго этажа производится аналогично первому этажу.

Если же строится одноэтажный дом, то его этажное перекрытие монтируется одновременно с изготовлением кровли. Одновременный монтаж перекрытия и кровли производится собранными по единому шаблону фермами из деревянного бруса. Сама ферма напоминает сплюснутый треугольник: 2 расходящиеся в стороны лаги, соединенные внизу длинной балкой. Внутри самой фермы присутствуют усиливающие подпорки или распоры, при этом все точки соединений в ферме выполняют стяжками. Заранее делается расчет необходимых деревянных ферм. Далее собирают одну ферму, а уже все остальные фермы собирают, используя первую как шаблон.

фермы кровли

Прежде чем начинать устанавливать фермы, на несущих стенах каркасного дома выполняют разметку. Установка ферм производится по принципу монтажа стен. Стены проверяются на ровность, то есть, углы должны быть 90 градусов, а сами стены не должны иметь наклон. Выполнив проверку, на поверхность стен поднимают весь комплект собранных деревянных ферм. При этом во время поднятия наверх ферм, их укладывают под уклоном одна на другую. Далее самую крайнюю ферму фиксируют скобами или длинными гвоздями на своем месте. При этом гвозди забивают под уклоном. Они вовсе не будут являться конечным крепежным элементом, а будут временно удерживать первую ферму от падения во время ее вертикального поднятия.

Далее производят подъем, выравнивание по уровню и фиксацию первой фермы распорками. К верней части фермы прибивается временный конек из цельной длинной доски. После этого поднимают в вертикальное положение следующую соседнюю ферму. Ее также выставляют в ровное положение и фиксируют временным коньком. По такому принципу поднимают все оставшиеся фермы, временно фиксируя каждую между собой. Когда все фермы будут установлены, поверх них набивают влагостойкую фанеру или обрешетку для финишного монтажа кровельного покрытия.

Устройство изоляции каркасного дома по технологии платформа

Прежде чем производить теплоизоляцию стен, в пустотах между стойками в специальной противопожарной трубке монтируют электропроводку. После окончания кровли переходят к утеплению каркасных стен. Изначально стены необходимо пароизолировать. Для этого всю внутреннюю поверхность стен обшивают пароизоляционной кровельной пленкой.

Во время монтажа пленкой огибаю каждую стойку, при этом пленка фиксируется к внутренней поверхности и стойкам специальными скобами. Когда на всю поверхность стен будет смонтирована пароизоляционная пленка, приступают к заполнению всего пространства между стойками плитами из минеральной ваты. Плиты устанавливают без фиксации, просто враспор. Если остаются небольшие промежутки, то их заполняют монтажной пеной. Завершив окончательно утепление наружных стен изнутри, поверх минеральной ваты скобами монтируют вторую пароизоляционную пленку, после чего внутренние стены каркасного дома обшивают листами ДСП или фанерой.



  • Покраска осб: чем покрасить осб снаружи дома
  • Брухус: фото, описание, меры борьбы
  • Виды капусты: название сорта, описание, фото
  • Как вырастить рассаду баклажанов
  • Помидоры Хурма: описание сорта, выращивание томата и уход, фото и видео
  • Сохнут листья на смородине: как бороться, видео и фото
  • Нет плодов на вишни: что делать, если не плодоносит вишня
  • Инфекционный ожог роз: фото, описание, лечение

openfile.ru

Стены каркасного дома, каркас крыши, перекрытия, перегородки

Строительная компания Платформа применяет адаптированную для российских условий наиболее эффективную мировую каркасную технологию – систему «Платформа», получившую наибольшее распространение в Финляндии и Канаде. Эта система позволяет возводить в сжатые сроки капитальные каркасные сооружения высотой до 4-х этажей.

Основой современного каркасного дома является деревянный каркас (от франц. carcasse — костяк, скелет), состоящий из балок, брусьев и ферм. Эта несущая конструкция здания обшивается изнутри и снаружи, утепляется и оборудуется защитой от ветра и влаги. В результате получаются самые теплые, энергоэффективные, не промокающие и не продуваемые, но в то же время «дышащие» стены. Снаружи современный каркасный дом облицовывают любыми видами материалов (кирпич, штукатурка, сайдинг, блок-хаус, камень и т.д.), а внутри, как правило, обшивают гипсокартоном, дающим безграничные возможности для творчества и дизайна в интерьерной отделке дома.

Те, кто имел возможность пожить в таком доме — с чистым здоровым воздухом, теплом и комфортом — уже не мыслят для себя другого стиля жизни.

Конструкции стен и перекрытий

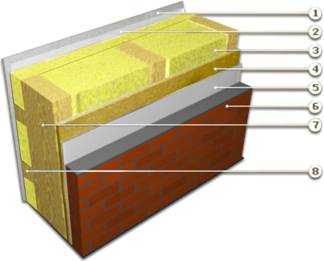

Разрез наружной стены (толщина =220мм без наружной отделки)

  1. Гипсокартонный лист 12,5 мм.
  2. Пароизоляционная мемрана Tyvek VCL SD2
  3. Теплоизоляция Knauf 200 мм.
  4. Ориентированно-стружечная плита OSB4 Egger 12мм
  5. Ветрозащитная мемрана Tyvek Housewrap
  6. Кирпич облицовочный (или любой фасадный материал, к примеру: сайдинг, полубревно, полубрус, штукатурка, облицовочные панели и т.д.)
  7. Брус каркаса сухой строганный 45*145 мм.
  8. Брусок монтажный 50*50 мм

Конструкция скатной кровли (толщина = 325 мм без покрытия кровли)

  1. Кровельный материал (например, металлочерепица)
  2. Гидроизоляционная супердиффузионная мембрана Tyvek Soft
  3. Воздушная прослойка
  4. Обрешетка доска 30*100 мм
  5. Контр-брусок 50*50 мм
  6. Теплоизоляция Knauf 250 мм.
  7. Пароизоляционная мембрана Tyvek VCL SD2
  8. Стропильная конструкция 45х195 мм или двутавровая балка Nascor NJH 302мм
  9. Брусок монтажный 50*50 мм
  10. Гипсокартонный лист 10 мм (для устройства потолков со стороны помещений)

Межэтажное перекрытие (толщина = 330 мм без чистового пола)

  1. Черновой пол (половая доска 32мм или OSB 18мм)
  2. Тепло-звукоизоляция Knauf 100 мм.
  3. Гипсокартонный лист 10 мм (для устройства потолков со стороны помещений)
  4. Брус каркаса 45*195 мм или двутавровая балка Nascor NJH 302мм.

Межкомнатные перегородки (толщина 120 мм без отделки)

  1. Гипсокартонный лист 12,5 мм.
  2. Тепло-звукоизоляция Knauf 100мм.
  3. Гипсокартонный лист 12,5 мм.
  4. Брус каркаса 45*95 мм

platforma-dom.ru

Бюджетный каркасный дом на базе технологии "Платформа"

Начаты подготовительные работы к строительству каркасного дома 8,5х8,5 по разумно бюджетному варианту технологии "Платформа". Работы будут производиться по эскизам заказчика.

Работы закончены, объект сдан

Начаты подготовительные работы к строительству каркасного дома 8,5х8,5 по разумно бюджетному варианту технологии "Платформа". Работы будут производиться по эскизам заказчика.

Фундамент - винтовые сваи

Стены 150+50 мм. (каркас 150 мм. + перекрёстное наружное утепление 50 мм.)

Полы 1-го этажа - 350 мм. (200 мм. лаги пола + перекрёстное утепление 150 мм.)

Перекрытие - 200 мм.

Кровля - 200+50 мм. (200 мм. стропильная система + перекрёстное утепление 50 мм.

Покрытие кровли - металлочерепица

Наружная отделка - имитация бруса

20.03.2017

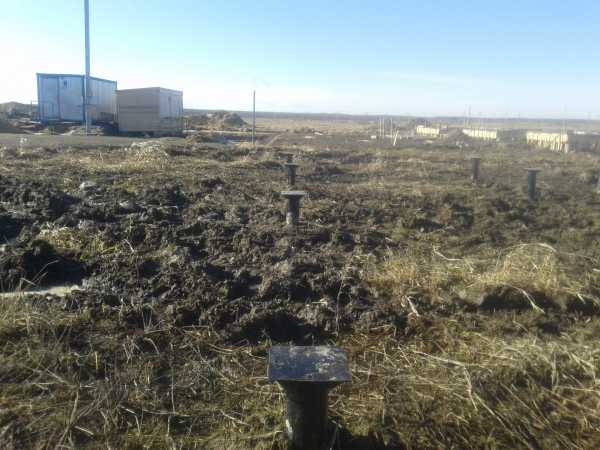

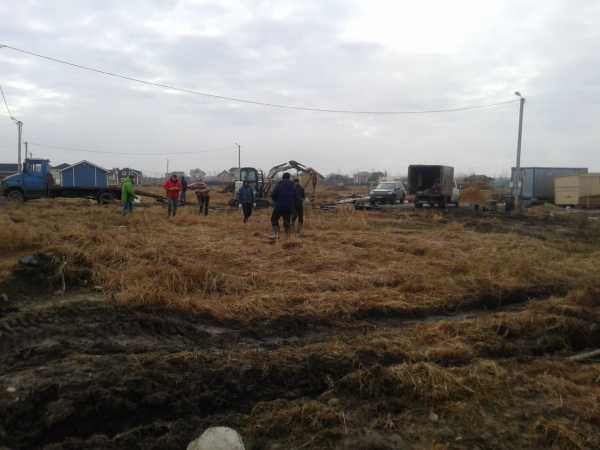

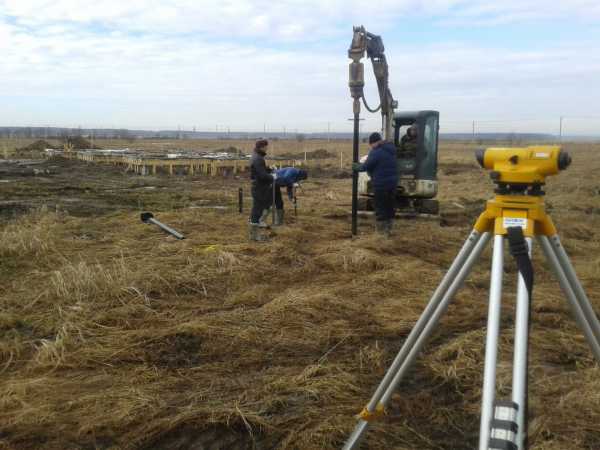

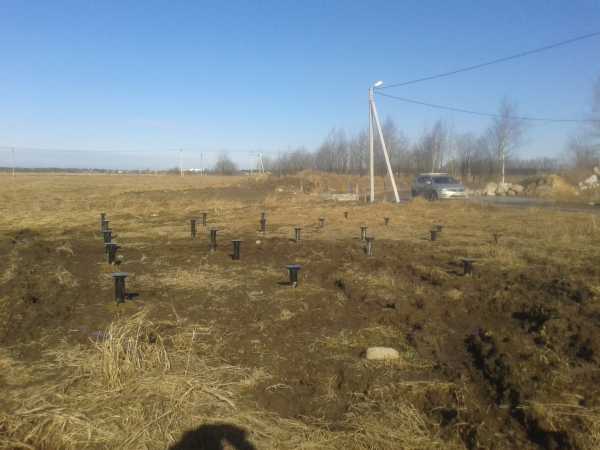

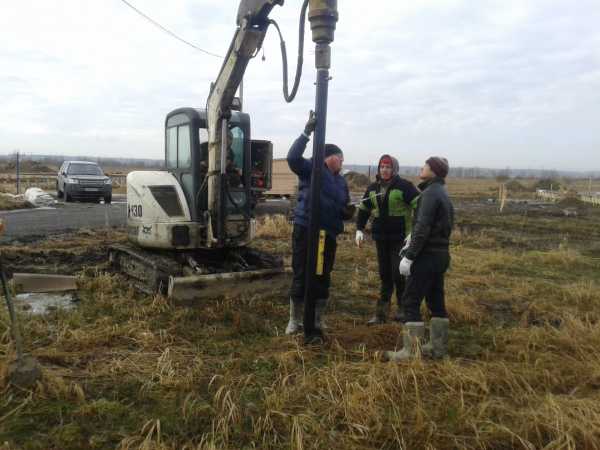

Выполнен монтаж свай фундамента силами субподрядной организации. Монтаж производился механизированным способом.

29-31.03.2017

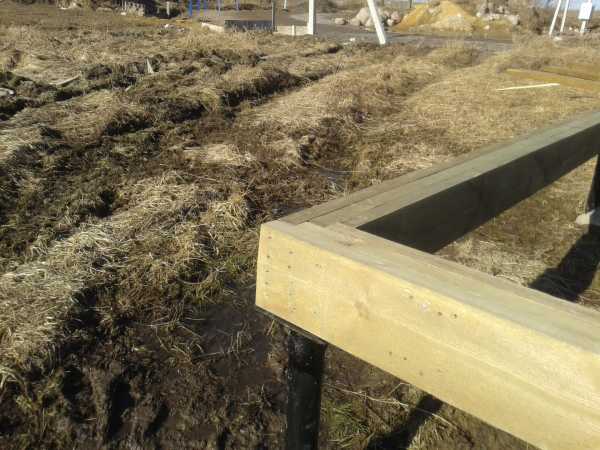

Завезена первая партия доски. Выполнена обвязка свай из строенной доски 50х200. Закончено устройство обрешётки перекрёстного утепления пола. Обвязка свай и обрешётка обработаны антисептиком ХМ-11. Пара слов о используемом пиломатериале. В целях разумного снижения себестоимости без ухудшения качества строительства, на данном объекте будет использоваться обычная пиленная доска камерной сушки, влажностью не более 10%.



03-07.04.2017

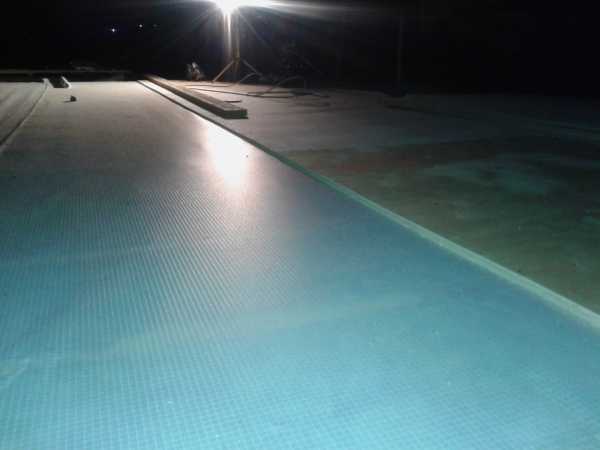

Уложена ветро-влагозащитная мембрана JUTA JTD-85 по обрешётке. Закончено устройство несущего каркаса пола из доски 50х200 с шагом 450 мм., что обеспечивает прогиб не более 1/360 длины пролёта при нагрузке 300 кг/кв.м. Выполнено утепление пола 1-го этажа минераловатными плитами Роквулл. Общая толщина утепления составляет 300 мм. Уложена пароизоляционная мембрана JUTA JFN-110 с проклейкой стыков бутилкаучуковым скотчем. Выполнен настил чернового пола фанерой марки ФСФ 21мм.

                                                          1  2  3                                                Следующая страница >>

xn----btbh9bhce.xn--p1ai

Строительство каркасных домов по технологии «Платформа»

Система «Платформа» представляет собой классический деревянный каркасный дом с несущими стенами. Название «Платформа» отображает способ строительства. В отличие от технологии QUICK-HOUSE дом строится поэтажно, при этом нижнее и межэтажное перекрытие являются одновременно рабочими плоскостями, на которых стены данного этажа собираются в горизонтальном положении и затем устанавливаются вертикально.

Система особенно пригодна при строительстве небольших индивидуальных деревянных домов, но она применяется и при строительстве секционных домов и домов в несколько этажей. Строительный материал для возведения силовой части каркаса поставляется 6-и метровыми заготовками. Раскрой и сборка всех элементов здания происходят на объекте.

Компания «РАДА» производит сухой конструкционный пиломатериал хвойных пород (влажность не более 18%) в соответствии с ГОСТ 8486-86 для нужд каркасного домостроения. Весь конструкционный материал обрабатывается в камерах огне-био защитным составом. В результате обработки заготовки приобретают светло-бурый оттенок.

Основные типоразмеры производимых нами конструкционных материалов:

  1. Доска конструкционная 42х92х6000мм. Применяется для монтажа внутренних стен, перегородок, несущих стен в домах для сезонного проживания.
  2. Доска конструкционная 42х142х6000мм. Применяется для монтажа наружных стен в домах для круглогодичного проживания.
  3. Доска конструкционная 42х192х6000мм. Применяется для монтажа стропильных систем, лаг, балок перекрытия в домах для круглогодичного проживания.
Индивидуальное проектирование, унифицированное строительство.

Система «Платформа» не ограничивает возможностей для индивидуального проектирования, ее можно использовать в соответствии с потребностями заказчика. Отделочные материалы, оборудование, способ отопления и т.п. – все это можно свободно варьировать.

Унифицированный способ строительства сокращает расходы. Идея системы состоит в унификации основных частей каркаса и их соединений. С их помощью можно применить неисчислимое количество решений в проектировании здания. Унифицированные части имеют стандартные размеры и типовые узлы их размеры подогнаны друг к другу.

Унификация частей каркаса и соединений разумна, поскольку в деревянном доме каркас не виден снаружи. Поэтому есть смысл делать его как можно более экономичным, в связи с чем средства, предназначенные для строительства, можно более рационально потратить на оборудование жилья, например, на отделку, мебель и т.п. Благодаря тому, что строительство ведется «послойно», применение строительных лесов не является обязательным ни на одном из этапов строительства. Они бывают нужны только при обшивке фасада и высоких помещений.

Калиброванный материал силового каркаса позволяет значительно сэкономить деньги на внутренней и наружной отделке здания, так как исключает необходимость выравнивать стены или применять дорогостоящие профильные системы для зашивки фасада и проведении отделочных работ.

Применение сухого материала при строительстве каркасного дома является требованием СНИП и общепризнанным правилом. Применение конструкционного материала естественной влажности при строительстве каркасного дома – НЕДОПУСТИМО. Применение такого материала неизбежно ведёт к деформации несущих конструкций в результате естественной сушки, а также развитию биологически активной среды внутри «стенового пирога» - гниль, плесень, паразиты, что в свою очередь снижает эксплуатационные характеристики и срок службы сооружения.

Огне-Био обработка несущих частей дома (стойки, перекрытия, стропильная система) является ОБЯЗАТЕЛЬНЫМ требованием СНИП. Компания «РАДА» производит обработку пиломатериала защитными составами в камере. В результате вы получаете полностью подготовленный материал и экономите значительные средства, исключив обработку непосредственно на объекте. Также обработка пиломатериала на заводе исключает проблему нанесения антисептика при зимнем строительстве.



Преимущества строительного метода

Применение системы «Платформа» делает строительство простым и быстрым. Соединения выполняется просто с применением оцинкованных гвоздей. Выполненные в заводских условиях части каркаса не требуют большой дополнительной обработки.

В процессе строительства не требуется подъемных средств, поскольку элементы каркаса имеют небольшие размеры и вес. Стропила и элементы крыши тоже можно поднимать вручную. Необходимость использования подъемного оборудования сокращается также в результате рационального складывания и доставки стройматериалов на строительную площадку. Благодаря тому, что строительство ведется «послойно», применение строительных лесов не является обязательным ни на одном из этапов строительства. Они бывают нужны только при обшивке фасада и высоких помещений.

Принцип строительства по системе «Платформа»

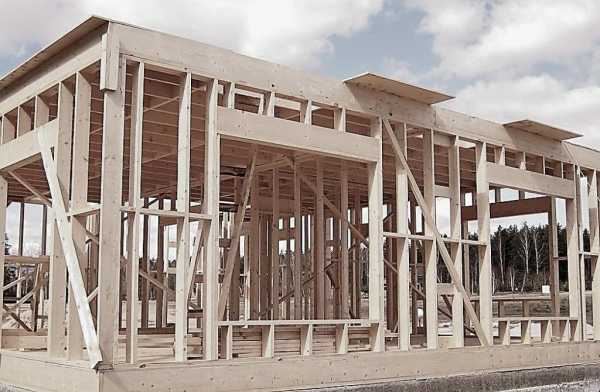

Каркасный дом по системе «Платформа» собирается поэтажно. Вначале на фундаменте собирается деревянное нижнее перекрытие. Оно служит рабочей плоскостью при сборке стен первого этажа. Они собираются в горизонтальном положении в готовые блоки, которые затем поднимаются, подпираются и крепятся на своих местах.

После установки стен на них укладываются балки межэтажного перекрытия, на которые настилаются плиты черного пола. Таким образом создается новая рабочая плоскость, на которой собираются стены второго этажа. В одноэтажном доме упоры верхнего перекрытия устанавливаются сразу после установки стен.

После сооружения каркаса следующими этапами строительства является сооружение наружной кровли и внешняя обшивка или облицовка. Устанавливаются также окна и двери. После возведения каркаса монтируются трубы и каналы для инженерного оборудования. После этого на каркасе устанавливается изоляция и обшивка, после чего начинаются интерьерные и отделочные работы.

Конструктивный принцип

«Платформа» представляет собой конструкцию с несущими стенами. Это означает, что наружные стены здания и, при необходимости, часть внутренних перегородок являются несущими. Стены имеют одинаковую высоту за исключением некоторых стен второго этажа, если это необходимо. В доме, построенном по системе «Платформа», высота потолков выше обычного и составляет около 2,7 м. Стены состоят из каркаса, необходимых изоляционных материалов и строительных плит или панелей, которым облицовывается каркас. Каркас состоит из верхних и нижних ригелей, а также каркасных опор и поперечин дверных и оконных проемов.

Деревянные нижнее и межэтажные перекрытия собираются из балок, из плит черного пола, которые крепятся к балкам, и круговых балок, которые проходят по всему периметру дома.

Система балок нижнего и межэтажного перекрытий в принципе одинаковая. Различия в их конструкции зависят прежде всего от вида теплоизоляции нижнего перекрытия. Балки нижнего и межэтажного перекрытия всегда крепятся поверх несущей конструкции.

rada-nn.ru
