Клееная доска — это конструкция из отдельных досок (ламелей), которые особым способом склеены. Идея создания этого материала заключается в том, чтобы сохранить все плюсы древесины и максимально уменьшить все недостатки… И поэтому, клееные доски лишены всех тех минусов, которые есть у доскок из массива.

Клееная доска и ее применение:

Благодаря своей прочности и широким размерным возможностям, клееная доска используется очень широко:

при изготовлении мебели — столов, шкафов, кроватей;
в строительстве — при возведении стен и потолков;
в отделке — изготовление подоконников;
при изготовлении сложных конструкций — части декора интерьера, рекламных конструкций.

Клееная доска от производителя

Купить клееные доски от производителя возможно и выгодно у нас. Мы можем выполнить большой заказ в короткие сроки и доставить. У нас полностью автоматизирована линия современного производства на сегодня. Также использование хорошей древесины и хорошего клея (двухкомпонентный класса D4) — это дает нам возможность предложить клееные доски высокого качества и по выгодной цене!

Фото со склада

Взгляните внимательнее на прайс-листы компаний, реализующих населению пиломатериал, и вы увидите, что наряду с изделиями из цельной древесины, потребителям предлагается купить заготовки сращенные, причём даже немного дороже. Многие наши соотечественники не знают, является ли такой материал качественным и практичным, не понимают — есть ли смысл за него переплачивать.

Зачем сращивают пиломатериалы

Технология сращивания пиломатериалов разделяется на два основных направления. Во-первых, выполняют сборку деталей по толщине. Во-вторых, существует, так называемое продольное сращивание – то есть по длине (об этом варианте поговорим в статье). В случае с поперечным соединением задача заключается в том, чтобы из маломерных заготовок создать нечто более крупное, которое сможет выполнять несущие функции. Причём клееный брус кроме всего прочего получается довольно стойким к деформациям, лучше приспособлен для противостояния изгибающим нагрузкам.

Сращенная доска

Поперечное сращивание преследует другие цели. Дело в том, что практически не бывает пиломатериалов, в которых бы ни попадались какие-нибудь пороки или дефекты. Иногда они незначительны, поэтому не влияют на прочностные и эстетические характеристики доски, бруса или, например, погонажного изделия (те могут относиться к первому сорту либо даже к отборной категории). А иногда локальные и единичные пороки/дефекты существенно снижают качество изделия из массивной древесины, не позволяют использовать потенциально неплохой пиломатериал в заданных целях.

О том, какие пороки допускаются в хвойных пиломатериалах 1 и 2 сорта прописано в ГОСТ 8486-86. Согласно приведенным таблицам, в расчёт берётся не просто наличие/отсутствие определённых дефектов, но также их подвид, размер, место расположения, количество… На практике, при сортировке пиломатериалов, наиболее часто действующим критерием выступают сучки, трещины и пороки строения древесины. Также нередко встречаются критичные коробления и включения инородных тел, поражения насекомыми-вредителями. Если все пиломатериалы отправлять в 4-ый сорт (практически на дрова), то вряд ли можно будет назвать оправданным подобное использование природных ресурсов.

И выход нашёлся! Современные технологии теперь позволяют просто-напросто вырезать из пиломатериала участки с локальными критичными дефектами, а затем, используя современное оборудование и качественный клеевой состав – склеить короткомерные бездефектные «куски9raquo; воедино, получить при этом не менее надёжное изделие. По сути, из низкосортной продукции создаются качественные и красивые заготовки любой длины, где не будет (или останутся только допустимые) пороков, описанных в ГОСТ 8486-86 и ГОСТ 2140-81.

Сращенная доска

Методом продольного сращивания, как правило, оптимизируют просушенные обрезные доски и бруски, в том числе строганные, из которых, например, делают впоследствии деревянные двери или окна. В продажу также поступают профилированные изделия (для обшивки и создания настила) с удалёнными дефектами: вагонка, блок-хаус, половая шпунтованная доска… Домовладельцам предлагается купить погонажные детали без сучков и прочих дефектов: уголки, плинтусы, наличники…

Как выполняется продольное сращивание пиломатериалов

К оптимизации берутся обрезные пиломатериалы, которые уже прошли определённый путь на лесопильном и деревообрабатывающем производстве. Очевидно, что заготовкой для сращивания в подавляющем большинстве случаев выступает обрезной пиломатериал, продольно напиленный из кругляка. Затем доску/брус собирают в партии и сушат при помощи автоматизированных камер, с соблюдением требований ГОСТ 19773-84.

После снижения процента влажности контролёры осматривают продукцию, калибруют её, выбраковывают дефектные заготовки – как раз именно они подвергаются дальнейшим манипуляциям по сращиванию. Часть пиломатериалов отбраковываются на этапе строжки или фрезерования, так как при выполнении данных операций могут дополнительно проявляться какие-то дефекты.

Следующим этапом идёт вырезка дефектов из заготовок. На некоторых лесопилках выкраивание производится обычной торцовкой в ручном режиме. На современном производстве данным делом «занимается9raquo; полуавтоматическая линия, которая снабжена специальными сканерами и датчиками. Интересно, что пороки-сучки вырезаются в полном объёме, или могут оставаться в некоторых количествах, но так, чтобы от них до шипов было не менее 3 диаметров сучка. Вырез сучка производится с отступом от него на расстояние не менее одного диаметра.

Сращенная доска

Далее все работы опираются на нормативы, прописанные в 19414-90 (Древесина клееная массивная. Общие требования к зубчатым клеевым соединениям).

Первым делом на торцах короткомеров при помощи фрезерующей оснастки создаются зубья – шипы и ответные под них зеркальные углубления. Есть несколько допустимых форм для шипов, главными их физическими показателями являются: длина/шаг/затупление. По ориентации относительно пластей пиломатериалов зубчатое соединение может быть расположенным вертикально, диагонально, горизонтально.

Сращенная доска

Сама форма и размер «микрошипового соединения» тут не регламентируется ГОСТом, однако точность по квалитету (13) и шероховатость (до 200 мкм) поверхностей в нормативном документе строго оговорены. Главная задача шипорезной линии – получить в итоге надёжное сращивание.

При подборе короткомерных материалов на сращивание должен соблюдаться принцип схожести.В частности уделяется внимание, чтобы заготовки имели такие общие признаки.

Одну породу древесины (нельзя соединять сосновый кусок с осиновым).
Схожую влажность (разброс по частям не более +/- 3 процентов).
Один и тот же сорт.
Одного типа распиловки (нельзя сращивать в одну заготовку сырьё тангенциального и радиального распила).
Одинаковые габариты сечения (допуск по каждой стороне не более 1 мм).
Цвет и текстура (принято особенно тщательно по этому критерию подбирать короткомеры из твёрдых лиственных пород).
Набор дефектов и их расположение (если есть обзол, сучки, кармашки – то они должны находиться на одной стороне полученного срощенного пиломатериала).

Не позднее, чем в течение суток, отрезки пиломатериалов с нарезанными шипами должны быть склеены воедино. Для этого на микрошип одной детали автоматическая линия наносит клей (обычно созданный на основе поливинилацетатной эмульсии, иногда двухкомпонентный, предназначенный для холодного или горячего прессования). Действующий ГОСТ не нормирует тип клея, но предусматривает жёсткие ограничения по толщине клеевой прослойки – она не должна после сборки превышать 0,1 мм.

Сращенная доска

Следующая операция производится не позднее чем через 1,5-2 минуты после нанесения клеёв, заключается она в сборке и обжиме зубчатого соединения. В принципе, подобного типа шипы обладают взаимным расклинивающим эффектом – то есть после снятия нагрузки детали остаются на своём месте. Но без усилия, обеспечиваемого машиной, надлежащего качества соединения не добиться.

Данная манипуляция осуществляется прессом, который воздействует на торцы пиломатериалов с давлением до 8 или 10 МПа (в зависимости от твёрдости древесины). Есть также линии, где сборка и сдавливание осуществляется за счёт неодинаковой скорости вращения приводных валов. Важно, что расчётное сдавливание прессом должно обеспечиваться минимум в течение 2 секунд, в идеале – от 5 секунд.

После сжатия зубчатого соединения иногда требуется удаление выступившего на поверхность клея. Теперь уже сращенный пиломатериал отправляется на выдержку, которая должна длиться порядка 24 часов, необходимых для надлежащего отвердевания клея и равномерного распределения влажности по заготовке. Через сутки изделие может строгаться, фрезероваться и подвергаться другим видам обработки.

Достоинства и недостатки сращенных пиломатериалов

Среди минусов изделий, сращенных на микрошип, можно выделить только незначительно увеличенную стоимость, по сравнению с пиломатериалами цельными. Эта разница в цене объясняется необходимостью выполнить дополнительные операции, прежде чем продукция оправляется на прилавок. Ещё один момент – технологичность, которая бывает недоступной для некоторых производителей, и они выпускают не совсем качественный товар. Однако определить его можно визуально, нужно обращать внимание на следующие моменты:

В зубчатом соединении проглядываются щели и отверстия – причиной служит неравномерное нанесение клеевого состава, неравномерное/слабое прессование, некачественная нарезка шипа.

В зоне соединения наблюдается повышенная шероховатость, вырывы волокон, заусенцы (работа тупой оснасткой, быстрая подача, использование древесины с повышенной влажностью).
Рёбра пиломатериала получаются неровными (в основном наблюдается одностороннее искривление или «винт9raquo; из-за неправильной нарезки микрошипа, использования пиломатериала с дефектной геометрией).
В месте соединения видна ярко выраженная ступенька (склеивание пиломатериалов, которые отличаются по сечению более чем на 1 мм).

Сращенная доска

К явным достоинствам продольно сращенных пиломатериалов стоит отнести чистую поверхность с красивым внешним видом, ведь качественное соединение практически не заметно, а древесина короткомеров не отличается по цвету и текстуре. Прочность соединения не уступает цельному участку пиломатериала. Производитель имеет возможность делать продукцию сколь угодно длинной, использовать её для создания массивных изделий с поперечным соединением ламелей (например, клееный брус). Технология удаления дефектов с последующим сращиванием – это, в конце концов, рациональное использование наших лесных богатств.

Связанные товары

Применяемая для настила полов традиционная массивная доска считается хорошим материалом, но не лишена недостатков. Очень трудно получить большую партию длинных досок без тех или иных дефектов в виде сучков (здоровых, загнивших, выпадающих), трещин, смоляных карманов. Сучки же на доске располагаются с шагом в 0,5-1 м. Трудно такую доску и настилать, приходится пользоваться различными приспособлениями в виде скоб и клиньев для прижима по линии кромок. Но оказывается, существует доска лишенная всех дефектов и, в то же время, легкая в укладке. Все чаще настиле полов применяется срощенная половая доска. которая практически не имеет дефектов. Изготавливается срощенная доска из древесины хвойных и лиственных пород. Исходным материалом для изготовления такой доски служит обыкновенные доски невысокого качества, в том числе имеющие небольшую длину. На первом этапе они проходят камерную сушку до влажности, не превышающей 12%. Далее из просушенных досок на пильных станках вырезаются бездефектные заготовки длиной 40-80 см. Участки с дефектами идут в отход. Торцы заготовок обрабатываются на специальных шипорезных станках для нарезания шипов и проушин по технике «микрошип». На линии склеивания на торцы заготовок наносится клей и детали соединяются так, что шипы заходят в проушины. На несколько секунд прикладывается торцевое усилие, после чего соединение заклинивается и приобретает необходимую прочность. Длина шипов небольшая и это единственный видимый дефект. Но он имеет правильную геометрию.Срощенная половая доска проходит четырехстороннее высокоточное фрезерование, в результате которого приобретает идеальную геометрическую форму. В процессе фрезерования на кромках выполняются с одной стороны паз, с другой – гребень. При монтаже досок гребень входит в паз и тем самым облегчает укладку. Техника укладки такая же, как и для шпунтованной доски. Составленная из коротких отрезков доска лишена внутренних напряжений и ее не ведет. По прочности она практически не уступает массивной доске и поэтому допускает укладку непосредственно на лаги, без монтажа чернового пола.Длина срощенной доски может быть практически любой, толщина чаще всего от 25 до 35 мм, ширина от 85 мм. Часто практикуется нарезка по длине заявленной заказчиком. Это позволяет настилать пол практически без отходов. Срощенная доска пригодна для настилания полов в жилых отапливаемых помещениях. Окрашивается прозрачными лаками. В готовом виде пол напоминает уложенный ламинат или паркетную доску.

Первоначальная укладка, ремонт или замена пола – дорогое и трудоемкое занятие, поскольку требует высокого качества и надежности. Строительные материалы для работ с полом предпочтительнее использовать естественного происхождения, поэтому.

В большинстве домов и квартир для пола применяются доски. Этот материал наиболее распространен по причине своей универсальности и относительно невысокой стоимости. Цены на доску могут быть различными – в зависимости от качества и вида.

Иногда при проведении строительных и других работ с использованием древесины требуется сделать элементы длиннее или шире, а как это правильно делается, знают очень немногие. Именно поэтому мы рассмотрим, как провести сращивание доски самостоятельно и какие способы и методики существуют. Важно выбрать вариант, который лучше всего подойдет в той или иной ситуации и потребует минимальных затрат времени и средств.

Сращенная доска

На фото: соединение в микрошип широко используется производителями различных изделий из древесины

Основные требования к рабочему процессу

Прежде чем мы начнем рассматривать конкретные варианты проведения работ, необходимо разобраться в том, соблюдение каких факторов гарантирует получение того результата, который и ожидается:

Тут все просто: невозможно сделать из некачественного дерева прочные конструкции, особенно это касается мест соединения, если на них будут сучки, повреждения древоточцами, плесенью и другие проблемы, то ни о какой надежности и долговечности не может быть и речи. Подбирайте самые лучшие элементы, чтобы не тратить силы и средства попусту

Еще один наиважнейший параметр, который всегда следует учитывать. Для работы походят только сухие элементы, так как повышенная влажность, во-первых, снижает прочность, во-вторых, уменьшает адгезию клеевого состава при его использовании, а в-третьих, после окончания работ никто не даст гарантию, что через неделю или месяц конструкцию не поведет или она не потрескается

Нагрузки на соединения

Именно от этого показателя во многом зависит выбор того или иного варианта соединения, чем больше нагрузка, тем выше требования к качеству сопряжения и тем сложнее процесс. Поэтому заранее решите, какой вариант будет использоваться, чтобы гарантированно обеспечить высокий результат

Использование качественного инструмента

От этого также зависит очень многое, особенно когда дело касается сложных вариантов, когда соединение вырезается специальными приспособлениями. Они должны обеспечивать максимальное качество резки и максимальную точность стыковки, так как от этого во многом зависит надежность

Важно!Помните одно простое правило, которое всегда используют специалисты: для получения наилучшего результата нужно, чтобы параметры соединяемых элементов были аналогичными, проще говоря, должна использоваться одна порода древесины.

Сращенная доска

Простейшим примером конструкций, где используется сращивание по ширине, является шпунтованная половая доска

Варианты проведения работ

Все мероприятия подобного рода можно разделить на две большие группы – сплачивание досок по ширине и по длине, мы рассмотрим их отдельно и расскажем, какие методики наиболее популярны и как их правильно реализовывать.

Соединение по ширине

Конечно, простейшим решением будет щитовой вариант сращивания, поэтому мы начнем именно с него, вначале представим схему основных вариантов, а ниже опишем их подробно:

Сращенная доска

Это основные типы проведения работ, если можно использовать щитовой вариант соединения

Первый способ предполагает вырезание с помощью фрезерного станка полости, которая имеет трапециевидную форму и позволяет использовать шпонку в качестве фиксатора. Плюсом этого решения можно назвать надежность, а минусом – необходимость в фрезерном станке или наличие ручного фрезера для проведения работ, ручным инструментом здесь не обойдешься;
Сплачивание с использованием торцевого бруска, который соединяется с торцами доски методом паз-гребень, используется для элементов небольшой длины. так как данный вариант обеспечивает высокую надежность именно небольших конструкций. Для работы опять же понадобится фрезер для деревянных изделий. С его помощью она будет проведена быстро и качественно;
Можно сделать вырез по торцу, подогнать под него рейку и посадить ее на столярный клей. это также довольно интересный вариант, который подходит для конструкций небольшого размера;
Последние два варианта предполагают приклеивание треугольной рейки, только одна из них врезается в торец, а второй вариант предполагает зарезку торца под углом. нужно выбрать то, что лучше подойдет в той или иной ситуации.

Но если требуется соединить доску более надежно, то подойдет один из следующих методов:

Такие варианты зарекомендовали себя лучше всего

Первый вариант называется соединение на гладкую фугу, при его выполнении требуется очень тщательная шлифовка торцов для плотного прилегания, после чего они смазываются клеем и соединяются под прессом или с помощью специальных стяжек. Такое решение подойдет в случаях, когда высокая несущая способность не нужна;

Сращенная доска

Соединение на гладкую фугу часто применяется при изготовлении мебельного щита

Второе решение – сращивание в четверть, для этого на торцах выбираются пазы примерно на половину толщины, этот вариант более трудоемкий, зато его надежность заметно выше, чем у предыдущего, инструкция по проведению работ проста: выбираются пазы с помощью фрезера, после чего торцы смазываются клеем, и конструкция плотно сжимается до высыхания состава;

Сращенная доска

Вот так выглядит соединение на схеме

Можно вырезать пазы с обеих сторон, а внутрь вставить рейку, которая опять же смазывается клеем для надежности. Такое решение неплохо зарекомендовало себя на элементах большой толщины, так как в таком случае толщина деревянной рейки будет значительной, следовательно, она сможет выдержать даже большие нагрузки без особых проблем. Важна точная подгонка всех элементов, поэтому для работы используется фрезерное оборудование;

Сращенная доска

Пример шпоночного соединения

Соединение шип-паз хорошо знакомо многим по доске пола и отделочным материалам из древесины, тут важно правильно вырезать соединение, чтобы элементы совмещались максимально точно и плотно, отдельным вариантом является треугольный шип-паз, он отличается тем, что один торец делается в форме угла, а второй имеет углубление по форме выступа;
Последний из рассматриваемых вариантов – ласточкин хвост, этот вид предполагает наличие паза, расширяющегося в глубину, в силу этой особенности доски вставляются с торца и задвигаются как по салазкам, их невозможно разъединить, не приложив значительное усилие, что также немаловажно.

Соединение по длине

Сращивание досок по длине также используется при проведении работ весьма часто, поэтому данному аспекту мы также уделим самое пристальное внимание.

Самый простой – крепление внахлест, когда концы заводятся друг на друга и скручиваются саморезами, сбиваются гвоздями или скручиваются болтами. Конструкция не очень привлекательна, зато ее можно сделать своими руками за считанные минуты;

Самый быстрый вариант проведения работ

Второе решение – соединение в так называемый минишип, это очень прочный и надежный вариант, но для проведения работ вам понадобится специальная фреза, цена которой велика, поэтому такой способ выбирают те, кому приходится сращивать элементы часто;

Сращенная доска

С помощью такой фрезы соединения делаются очень быстро

Если элементы соединяются по длине не в один, а в два и более слоя, то можно использовать вариант впритык, такое соединение досок по длине хорошо подходит для многослойных систем, на рисунке оно под буквой А;

Некоторые способы соединения по длине

Часто используется традиционный вариант паз-гребень, тут важно обеспечить оптимальную конфигурацию соединения, так ширина паза и соответственно шпунта не должна составлять больше третьей части общей толщины доски, важно делать нарезку очень точно, чтобы элементы совпадали идеально, это значительно увеличит прочность соединения;

Важно!При работе чаще всего используется фрезер, но фрезы могут иметь разную конфигурацию, следует следить за состоянием их режущих кромок и своевременно точить их или заменять, так как от чистоты обработки во многом зависит качество соединения.

Можно применять вариант зарезки под углом, он хорошо подходит там, где особая прочность не требуется, а нужно хорошо соединить между собой элементы, которые могут использоваться для отделки и т.д.;
Треугольный шип-паз во многом напоминает обычный, различается лишь конфигурация торцов. Тут также важно, чтобы элементы идеально совмещались между собой, так как это обеспечит и аккуратность сопряжения, и его максимальную надежность;
Соединение в четверть отличается простотой – делаются вырезы на половину толщины, длина выступов не должна сильно превышать толщину, элементы смазываются клеем и сжимаются до высыхания состава, это стандартная процедура практически для всех вариантов;
Последний вид – шпоночное сплачивание, оно не отличается от вышеописанного варианта при проведении работ по ширине, требования те же.

Правильно и надежно соединить доску, значит обеспечить ее максимальную прочность, важно выполнять все рекомендации и использовать только качественные материалы. Видео в этой статье покажет некоторые варианты проведения работ наглядно, а если у вас есть вопросы или дополнение – отписывайтесь в комментариях.

Хорошим материалом для оборудования пола является обычная массивная доска. Сложно изготовить длинную доску, чтобы она не имела сучков, трещин либо смоляных карманов. Трудно и работать с таким строительным материалом, ведь приходится использовать специальные приспособления, клинья для прижима, скобы. Но есть пиломатериал, который лишен этих дефектов, работать с ним одно удовольствие.

Материал для укладки пола

Доска для укладки половая сращенная используется для качественного настила. Изготавливается она из хвойных деревьев в несколько этапов.

Первоначально их размещают в камерную сушку, где материал достигает влажности не более 12%. Затем этот материал пропускают через пильный станок, где выполняются заготовки. Участки с дефектами удаляются и остается только чистая полоса. Доска в длину может быть от 40 до 80 см. После сращивания она проходит специальную обработку на фрезе с четырех сторон. Торцы подвергаются специальной обработке на станках, чтобы выполнить шипы и проушины. На линии соединения заготовок наносится приготовленный клей.

Заушины заходят в шипы и плотно фиксируются. Поэтому укладка напольного покрытия производится методом шип-паз.

Половицы подгоняются одна к другой и соединяются по ширине. Длина шипов небольшая, правильной формы.

Сращенная доска Напольное покрытие из сращенного материала

Виды доски

Сращенная доска пола разделяется на классы. Они зависят от влажности пиломатериала, места использования:

Класс D1 – это доска из лиственницы либо сосновая, готова к применению для помещения, где нет повышенной влажности (комнаты в доме).
Класс D2 – этот пиломатериал готов к использованию для помещений с периодически повышенной влажностью (веранды, кухни).
Класс D3 – материал, выдерживающий высокую влажность, используемый в ванной, предбанниках саун.
Класс D4 – это полоса, прошедшая сращивание и специальную обработку, применяется для помещений с высокой влажностью.

Положительные характеристики

Важное в этом материале — натуральность, кроме этого к плюсам относится:

доступная цена;
универсальность использования;
применение пропиток и финишных покрытий;
неоднократное циклевание;
высокая теплопроводность;
гармонирует с любым интерьером.

Покрытая лаком натуральная древесина показывает природную текстуру, поэтому вид она имеет превосходный.

Какой внешний вид имеет сращенная половая доска, можно увидеть в этом ролике:

inkmilk.ru

Сращенная половая доска — материал, и виды доски для пола

Материал для укладки пола

Сращенная доска

Половицы подгоняются одна к другой и соединяются по ширине. Длина шипов небольшая, правильной формы.

Напольное покрытие из сращенного материала

Виды доски

Сращенная доска пола разделяется на классы. Они зависят от влажности пиломатериала, места использования:

Класс D1 – это доска из лиственницы либо сосновая, готова к применению для помещения, где нет повышенной влажности (комнаты в доме).
Класс D2 – этот пиломатериал готов к использованию для помещений с периодически повышенной влажностью (веранды, кухни).
Класс D3 – материал, выдерживающий высокую влажность, используемый в ванной, предбанниках саун.
Класс D4 – это полоса, прошедшая сращивание и специальную обработку, применяется для помещений с высокой влажностью.

Положительные характеристики

Важное в этом материале — натуральность, кроме этого к плюсам относится:

доступная цена;
универсальность использования;
применение пропиток и финишных покрытий;
неоднократное циклевание;
высокая теплопроводность;
гармонирует с любым интерьером.

Покрытая лаком натуральная древесина показывает природную текстуру, поэтому вид она имеет превосходный.

Какой внешний вид имеет сращенная половая доска, можно увидеть в этом ролике:

Вконтакте

Facebook

Twitter

Google+

Средняя оценка оценок более 0 Поделиться ссылкой

Нужные товары

Всего более 200 товаров в каталоге

laminatepol.ru

Сращивание древесины по длине и толщине: автоматическая линия, ручные способы

Сращивание древесины по длине все чаще применяют для изготовления крупных деталей из дерева. Это позволяет значительно экономить сырьё. Помимо экономии материалов, такой способ позволяет также улучшить потребительские качества древесины – она меньше подвержена деформациям. Использование высококачественного клея дает возможность склеивания кусочков дерева без видимых швов, что создает иллюзию цельного бруса или доски.

Технологические особенности сращивания

Соединение деталей по длине называют сращиванием. Выбирают способ сращивания доски в зависимости от того, где будут применяться изготовленные из нее детали. Например, при изготовлении плинтуса, который не несет на себе никакой нагрузки, доску сращивают на ус: торцы соединяемых досок обрезаются под углом 45 градусов и соединяются внахлест с помощью клея. Существует несколько способов сращивания:

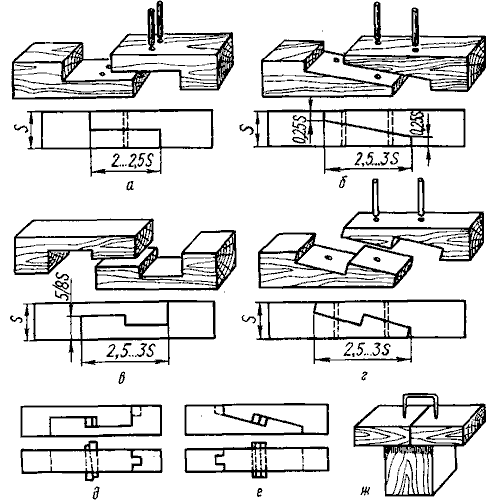

а — ступенчатое; б — на ус с затуплением; в — ступенчатое с выступом; г — ступенчатое на ус с затуплением; д — ступенчатое с выступом и клиньями; е — ступенчатое на ус с затуплением и клиньями; ж — впритык.

Для изделий, которые будут испытывать серьезные нагрузки при эксплуатации, применяют сращивание на шип (клиновидный или зубчатый). При этом за счет увеличения площади склеиваемых деталей соединение получает повышенную прочность, экономично используется дерево.

Все дефекты на коротких обрезках сращиваемых досок удаляются – так получают черновые заготовки для сращивания. Далее их соединяют в ламели нужной длины, используя соединение на микро-шип. Нарезка микро-шипов производится с помощью специальных фрез на шипорезных агрегатах. В результате получают соединение, обладающее способность к самозаклиниванию под действием пресса с сохранением полученного эффекта. Процесс подвергается контролю по ГОСТ 6449, 1 – 82 «Изделия из древесины и древесных материалов. Поля допусков для линейных размеров и посадки».

Автоматическая линия сращивания OptiCut 200

С помощью технологии продольного сращивания из второсортного сырья получают заготовки нужной длины и высокого качества. Для продольного сращивания применяют автоматические или полуавтоматические линии, самые известные из них следующие: Dimter, Paul, Irion, Reinhardt, Grecon, Ledinek. При этом необходимо соблюдать следующие требования:

Материал, предназначенный для сращивания на микро-шип, должен быть тщательно отсортирован по качеству и породам деревьев, цвету древесины, размерам заготовок, текстуре материалов.
Требования к заготовкам, сращиваем в одно изделие:
- Допускается применение только одной породы дерева.
- Только равноценные по сортам заготовки сращивают в одном изделии.
- Необходимо правильно соединять заготовки. Так, чтобы все дефекты заготовок оказались с одной стороны изделия, а бездефектные участки — с другой.
- Заготовки с обзолом должны быть скомпонованы таким образом, чтобы только одно ребро сращенного изделия включало в себя такие участки.
- Обязательно при сращивании следить за текстурой заготовок (только те, что распилены одинаковым способом, могут быть сращены в одну ламель).
- Только заготовки одинаковой толщины и ширины пригодны для сращивания в одном изделии. При этом перепад высоты заготовок не должен превышать 1 мм.
- Если сращиваются породы с твердой древесиной, необходимо особенно тщательно подбирать их по цвету.

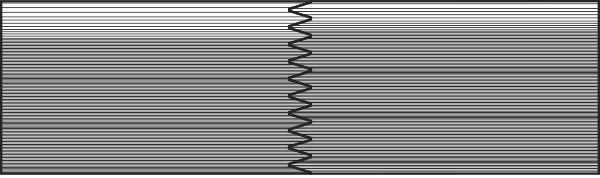

Сращивание заготовок радиального распила

Сращивание заготовок радиального и тангетального распила

При сращивании заготовок нельзя допускать, чтобы интервал между нарезкой шипов и собственно процессом сращивания, превышал одни сутки.
Готовая сращенная с помощью микрошипов ламель не должна иметь зазоров и щелей. Такие дефекты, как заметные изъяны на строганной стороне в виде различных отверстий и зазоров, указывают на наличие брака в работе.
Помещение, предназначенное для проведения работ по сращиванию должно обеспечивать наличие положительной температуры воздуха, не меньше чем 16 градусов.
Влажность склеиваемых заготовок может отличаться не больше чем на 3%.
Влажность готовой ламели зависит от того, какие требования предъявляются потребителем, но должна укладываться в параметры 6-14 %.
По ГОСТ 10414-90 «Древесина клееная массивная. Общие требования к зубчатым клеевым соединениям» торцевое давление при сращивании хвойных и мягких лиственных пород – 8.0 МПа, твердых пород дерева – 10 МПа.
Клей наносится специальным устройством, и толщина слоя не должна превышать 0.1 мм. В соединении клеевое покрытие должно занимать больше, чем 0.8 от глубины шипа.
Допустимо использования клея, соответствующего международным стандартам DIN EN204 «Клеи неконструкционные термопластичные для дерева».
Изделие должно быть подвергнуто прессованию не позже чем через 2 минуты после нанесения клея.
Для прочного соединения прессование должно длиться не меньше 5-6 секунд.
Согласно ГОСТ 24700-99 №Конструкция зданий и сооружений. Блоки оконные деревянные со стеклопакетами. Технические условия» прочность соединения должна быть от 26 МПС и выше.
Необходимо очистить изделие от излишков клея.
Перед последующей стадией обработки, изделие необходимо выдержать не менее суток (лучше двое суток) в помещении с температурой 15 градусов. Это позволит клею полимеризоваться, а влага в древесине за это время сможет равномерно распределиться.

Основные виды дефектов

Качественное соединение обеспечивает сращенной ламели прочность исходного дерева и не должно быть сильно заметным. При нарушении технологии или невнимательности оператора, в готовой продукции, полученной с линии сращивания, могут присутствовать следующие дефекты:

ДефектПричина возникновения

Между шипами остается пустое пространство	Недостаточное прессование, либо неравномерное нанесение клеевого состава
Полученное изделие не обладает необходимой прочностью	На шипы поступило меньше необходимого количества смолы (клея)
Ступенчатость - ступенчатая поверхность готовой детали	На сращивание подаются некалиброванные заготовки (разной толщины). Полученное изделие отбраковывается и используется в дальнейшей переработке
Винтоватость – ламели имеют плоскости с уклоном - конечный продукт может иметь форму пропеллера.	Некачественная заготовка получается от использования деталей с конусными плоскостями или при неправильной начальной настройке станка, когда не выдержан прямой угол между плоскостью режущего инструмента и кромкой заготовок. Допустимые отклонения на один метр заготовки по длине составляет 3 мм, по ширине – 2 мм. Такие изделия также подвергаются вторичной переработке
У готовых деталей могут появиться участки с вырванными волокнами древесины в шиповых соединениях.	Образуются при работе тупыми инструментами или нарушении технологий. Изделия с вырванными волокнами также отбраковываются. Бракованные изделия сращивают повторно, добиваясь получения качественного изделия.

Все сращенные заготовки должны вылежаться в течение двух-трех дней, чтобы используемый клей успел полимеризоваться и приобрести рабочие качества. После выдержки заготовки подвергают чистовой обработке и получают из него полностью готовую для применения продукцию. Ассортимент готовой продукции может включать в себя окрашенные половые рейки, наличники, плинтуса, клееный брус или клеёные щиты.

Использование автоматических и полуавтоматических линий сращивания позволяет найти применение несортовой или неразмерной древесине и значительно расширить ассортимент выпускаемой продукции.

Выбор схемы сращивания в зависимости от нагрузки на готовое изделие

Сращивание по длине Если изделие будет подвергаться только сжиманию, то достаточно применить самый простой вид сращивания, соединяя детали внакладку (косыми или прямыми срезами). Чтобы повысить стойкость изделия при боковых нагрузках, применяется соединение типа накладного замка. При этом делается накладка с применением скошенных торцов или с торцевым шипом.

Для изделий, рассчитанных на растягивающие нагрузки, применяют соединения накладной замок (зубчатый или простой). Для его выполнения на соединяемых заготовках вырезают углубления и выступы. Схема зубчатого накладного замка позволяет достичь высокой прочности соединения, которая выдерживает сжимающие, растягивающие и боковые нагрузки.

Соединение «двойной сковородень» — прямая накладка с шипом, называемым ласточкин хвост. Показывает высокую прочность при разных нагрузках – боковых смещениях, растяжении и сжатии.

Схема соединения «сдвижной замок» в виде накладки со скошенным упором способна придать прочность изделию, подвергающемуся растяжению и поперечным нагрузкам.

Существует схема, при которой добиваются повышенной жесткости конструкции накладных замков, вбивая дополнительные клинья между выступами. Называют такие замки натяжными. Делают их либо разъемными, либо склеивают. Разъемные натяжные замки следует проолифить или покрасить, что поможет защитить замок от влаги.

Выбор сырья для получения клееных пиломатериалов

Качество конечной продукции напрямую связано с качеством сырья. Несмотря на то, что клееная древесина подразумевает использование несортовых отходов, для большего выхода качественной продукции все-таки существуют критерии отбора к сырью. Склеить можно и опилки, но тогда это будет совсем другая продукция. Поскольку нашей задачей является получение качественных пиломатериалов, то с целью снижения себестоимости при выборе сырья надо придерживаться определенных норм:

Древесина, в которой слишком много сучков, потребует слишком больших трудозатрат по ее подготовке, и большая ее часть уйдет в отходы. Поэтому берем только древесину первого и второго резов.
Подбираем заготовки такой длины, которая даст возможность получить приемлемое качество изделия. Слишком короткие обрезки увеличат расход клея и понизят качество. Плюс к этому значительная часть такого сырья в процессе изготовления превратится в опилки.
В переработку принимать древесину с припуском, размер которого исключает образование дополнительных отходов производства.

Правильная технология сращивания включает в себя весь цикл производства. Имеет значение все, начиная от правильно отведенных мест под сырье и полуфабрикатов до количества и качества изготовленной продукции и процента отходов.

Технологические циклы процессов сращивания древесины

Весь цикл включает в себя следующие этапы:

Подбор и сортировка исходного сырья;
Сушка пиломатериала, отобранного для сращивания;
Черновая обработка по выравниванию сырья;
Удаление дефектов сырья;
Торцовка и изготовление шипов для соединений;
Сортировка полученных ламелей;
Сам процесс сращивания – укладка, проклейка, прессование;
Выдержка сращенных изделий до полной полимеризации клея;
Чистовая обработка сращенной древесины.

Пиломатериал после сортировки и сушки до влажности 8-16% поступает в цех для производства сращенной древесины. Существует поставка в пакетах древесины с прокладками и без таковых. При поставке пакетов с прокладками, возникает необходимость введения дополнительной операции – снятие древесины с прокладок. В конкретном случае все зависит от выбранной технологии.

Следующий этап – черновая обработка. Необходима для выравнивания поверхностей со всех сторон. Основная задача – убрать неровности, возникшие в процессе сушки пиломатериала от коробления. После проведения черновой обработки допускаются мелкие дефекты в виде недостаточно качественной простружки. Далее убираем те дефекты, которые повлияют на качество конечного изделия. Получаем новую, готовую к дальнейшей обработке ламель.

В зависимости от того, какой вид продукции предполагается получить на выходе, технолог дает указание на характер дефектов, которые должны быть вырезаны из заготовок, либо отсортированы на получение более дешевых материалов. Так, клееная древесина под покраску может содержать большее количество дефектов, чем высококачественный клееный брус или щит:

Допустимые дефекты древесины для производства клееного бруса под покраску

синеву;
сучки;
смолистость;
наличие обзолов;
другие виды повреждений.

Торцовка ламелей происходит в автоматическом или полуавтоматическом режиме. Автоматический режим предполагает раскрой деталей по заданной программе. При работе в полуавтоматическом режиме, задача оператора станка распределить в какой карман направить ту или иную ламель для торцевания.

Для того чтобы использовать древесину по максимуму, ламели с дефектами склеивают по технологии – одна сторона готовой продукции (лицевая) не должна содержать дефектов, а все дефекты должны оказаться на изнаночной стороне изделия. Для этого важно не ошибиться при компоновке сращиваемого материала. Также поступают при наличии обзола. Укладывают ламели так, чтобы все детали с обзолом оказались на одном из торцов готового изделия.

В цеху для каждого сорта ламелей должно быть специально отведенное место складирования.

Все полученные ламели складываются по сортам на поддоны и подписываются. Такой подход позволяет четко отслеживать процесс производства. Сращивание ламелей производится только после накопления объемов, достаточных для работы смены. В иных случаях это нерационально, так как требует много лишних операций по перестановке оборудования и сырья.

В производстве клееного бруса неизбежно возникают потери при нарезке шипов для соединения и при обрезке сращенных ламелей в готовый размер. Гораздо выгоднее изготавливать продукцию большей длины, поскольку при этом значительно сокращается количество отходов.

Посетители, просмотревшие эту статью, также заинтересовались следующими:

Промышленное гнутье

Промышленные масштабы в любой сфере предусматривают производство крупных партий того или иного товара. Гнутье –…

Технология браширования древесины в домашних условиях: мастер-класс

o-drevesine.ru

Наши статьи Сращенные пиломатериалы - Пиломаркет

Взгляните внимательнее на прайс-листы компаний, реализующих населению пиломатериал, и вы увидите, что наряду с изделиями из цельной древесины, потребителям предлагается купить заготовки сращенные, причём даже немного дороже. Многие наши соотечественники не знают, является ли такой материал качественным и практичным, не понимают - есть ли смысл за него переплачивать.
