Установка водонагревателя. Варианты монтажа различных видов водонагревателей. Электрические накопительные водонагреватели установка


Как правильно установить электрические накопительные водонагреватели

Комфортная температура воды на выходе смесителя — это одна из обязательных составляющих жизни современного человека. Если ваш дом не подключен к централизованной системе подачи горячей воды, а установка газовой колонки не может быть выполнена по причинам технического характера, то наиболее простым и дешевым способом наладить снабжение горячей водой будет установка накопительного водонагревателя. Монтаж накопительного водонагревателя приглашенным специалистом может стоить до 30% от цены нагревателя. Между тем установить накопительный водонагреватель самостоятельно совсем нетрудно. Достаточно изучить конструктивные особенности и следовать инструкции. Установка водонагревателя предусматривает непосредственно монтаж его на стену или на пол, в зависимости от исполнения, и подключение его к разводке горячей и холодной воды. Кроме того, нужно будет выполнить монтаж запорной и предохранительной арматуры, электрические подключения и отвод воды от предохранительного клапана.

Как правильно установить электрические накопительные водонагреватели

Устройство электрического накопительного водонагревателя.

Необходимые инструменты и материалы

Для того чтобы установить накопительный водонагреватель, вам потребуются:

  • строительный уровень;
  • карандаш;
  • рулетка;
  • перфоратор;
  • молоток;
  • гаечные ключи;
  • газовый ключ;
  • набор отверток;
  • острый нож.

Как правильно установить электрические накопительные водонагреватели

При помощи анкерного болта производится установка накопительного нагревателя.

Установка накопительного нагревателя выполняется с использованием следующих материалов:

  • анкерные болты;
  • электрический автомат, УЗО, провод, вилка;
  • обратный клапан;
  • предохранительный клапан;
  • краны шаровые;
  • регулятор давления;
  • силиконовая трубка.

Установка крепежных деталей

Как правильно установить электрические накопительные водонагреватели

Установка электрического накопительного водонагревателя.

Электрические накопительные водонагреватели могут иметь два исполнения. В первом случае монтаж выполняется на стене, во втором достаточно установить его на пол. Установка напольного типа водонагревателя обычно предусматривается для баков больших объемов, когда настенный монтаж нецелесообразен из-за большого веса водонагревателя. В этом случае бак просто размещается на полу в удобном месте, а затем выполняется монтаж всех необходимых подключений и арматуры.

Установка накопительного нагревателя настенного типа несколько сложнее. Первое, что нужно сделать, — это выбрать место установки.

Стена должна быть достаточно прочной, чтобы выдержать вес бака. Материал, из которого она изготовлена, не может быть рыхлым или мягким.

Как правильно установить электрические накопительные водонагреватели

Установка накопительного нагревателя настенного типа.

В противном случае установить анкерные болты не выйдет, они просто не смогут быть зажаты, т.к. распорная гильза будет проминать или выкрашивать стенки отверстия, а конусная часть будет продвигаться по гильзе без упора. Отлично подойдет кирпичная или бетонная стена. Установка может быть выполнена и на перегородку из гипсолита, но в этом случае зажимать анкер нужно с осторожностью, т.к. гипсолит склонен к растрескиванию. В случае гипсовой перегородки можно выполнить монтаж на химические анкеры. Если использовать анкеры с крюками, то снимать и ставить водонагреватель будет легче.

Бак крепится к стене через отверстия или пазы в крепежных лапах на его корпусе. Для начала нужно выполнить разметку. Если вы работаете с помощником, то проще всего это сделать, приложив бак к стене в нужном месте. Тогда помощник сможет выравнять бак на стене по уровню и отметить карандашом места постановки анкерных болтов. Учтите, что накопительный водонагреватель нужно установить так, чтобы его верхний торец отстоял от потолка на расстоянии 10..15 см.

Как правильно установить электрические накопительные водонагреватели

Установка накопительного нагревателя горизонтального типа.

Если монтаж выполняется в одиночку, то разметку под два верхних анкера нужно будет делать с помощью замеров рулеткой всех необходимых присоединительных размеров по водонагревателю и последующего откладывания их на стене. Замерьте расстояние между центрами отверстий или пазов и размер от них до верхнего торца водонагревателя. Прикиньте, где на стене должна быть ось водонагревателя. В этом месте отложите вниз размер от потолка до оси монтажных лап плюс 10..15 см. По уровню наметьте горизонт. От оси бака в обе стороны отложите по половине межцентрового расстояния по посадочным местам и отметьте эти точки карандашом.

Дальше необходимо перфоратором пробурить отверстия под анкеры и установить их в гнезда. На верхние анкеры предварительно повесьте водонагреватель и наметьте нижние точки крепления. Дальше установите нижние анкеры. В разных моделях количество нижних креплений может отличаться. Их может быть одно, два или даже ни одного.

Установка накопительного нагревателя горизонтального типа выполняется аналогично, но необходимо учитывать, что нагрузка на верхние анкеры в этом случае выше. Если вы сомневаетесь в качественной посадке анкеров, лучше установить сквозные шпильки с широкими шайбами под гайками с обратной стороны стены.

Если думаете, что пришло время установить бак на место, то вы ошибаетесь. Чтобы установка была удобной и не пришлось работать на нижней плоскости подвешенного водонагревателя, на следующем этапе нужно выполнить электрические подсоединения и установить предохранительную и запирающую арматуру на водяные выводы накопительного водонагревателя.

Подсоединение к электросети

Схема подсоединения водонагревателя к электросети.

Многие электрические накопительные водонагреватели поставляются в продажу без питающего провода и вилки. Значит, нужно установить электрические приборы самостоятельно. Водонагреватель должен быть надежно заземлен, поэтому провод для его подключения выбирается трехжильный. Сечение провода зависит от мощности водонагревателя. Для водонагревателя накопительного типа она обычно составляет от 1 до 3 кВт. В общем случае будет достаточного медного трехжильного провода с поливинилхлоридной изоляцией сечением 3*2,5 кв.мм.

С водонагревателя снимается нижняя крышка, провод продевается через вводное отверстие, которое обычно снабжено специальным уплотнением. Острым ножом зачищается изоляция на жилах провода и выполняется подключение к клеммам на корпусе водонагревателя. Затем крышку можно ставить на место.

Второй конец провода снабжается вилкой для подключения к розетке. Учтите, что электрические вилка и розетка должны соответствовать питающему току. Выбирайте модели с номинальным током 16А и заземлением. Сама розетка должна быть заземлена и подключена проводом сечением не менее сечения провода самого нагревателя. В питающей сети должно быть установлено УЗО (устройство защитного отключения) и автоматический выключатель для защиты от токов утечки, короткого замыкания и перегрузок. Не следует подключать нагревательный бак непосредственно к электросети без розетки и вилки, т.к. по требованиям безопасности при выполнении профилактических работ должно быть обеспечено видимое разъемное отключение. Иначе придется каждый раз отсоединять провод от клемм на нагревателе.

Установка водяной арматуры и трубки предохранительного клапана

Как правильно установить электрические накопительные водонагреватели

Схема установки водяной арматуры и трубки предохранительного клапана.

Уплотнение резьбовых соединений выполняется с помощью ленты ФУМ. Она накручивается на резьбовой конец по часовой стрелке. Предварительно стоит попробовать навинтить прибор и посчитать количество оборотов, которое затем будет повторено при закручивании по ленте. К подводу холодной воды на баке накручиваем предохранительный клапан, на его конец — обратный клапан. Затем на выход обратного клапана и выход горячей воды прикручиваем запирающие шаровые краны. Их наличие позволит отключить нагреватель от сети для проведения ремонтных работ. Если на баке нет сливного штуцера, на подвод холодной воды желательно установить тройник с дополнительным краном. Он позволит в случае необходимости быстро опустошить бак. Тройник с краном ставится между двумя клапанами. К питающей и отводящей сети нагреватель подключается через разъемные соединения с резиновыми уплотнениями или, как их еще называют, американки. Затем следует окончательная установка бака в рабочем положении с затяжкой анкеров.

На сбросной выход предохранительного клапана нужно надеть силиконовую трубку и вывести ее в канализацию через резиновую манжету. Часто свободный конец трубки просто направляют в унитаз или раковину, но такой вариант не слишком эстетичен. Если давление в сети подачи холодной воды может превышать 4 атм., на вводе должен быть установлен регулятор давления. При расширении нагретой воды внутри накопительного нагревателя создаются большие давления, которые могут превысить допустимые пределы при повышенном давлении на входе в бак.

После установки и подключения нагревателя его необходимо проверить и в случае необходимости подтянуть негерметичные соединения. Но если вы все делали правильно и аккуратно, этого не понадобится.

dekormyhome.ru

Электрические накопительные водонагреватели. Схема подключения.

У современного человека для комфортного проживания в городской квартире, загородном доме или на даче (даже в летнее время) есть постоянная потребность в горячей воде: для принятия душа и других гигиенических процедур, мытья посуды и т.д.

Содержание этой статьи

В тех случаях, когда нет иного способа обеспечить объект горячим водоснабжением, помогают электрические накопительные водонагреватели, отличающиеся относительно невысоким энергопотреблением, адаптируемостью к существующим инженерным сетям, а также возможностью подачи на несколько точек водоразбора.

Как устроен электрический бойлер?

Независимо от того, какой фирмы водонагреватель, все они устроены по общему для них принципу.

Итак, электроводонагреватели состоят из:

  • внешнего металлического корпуса;
  • внутреннего бака, для изготовления которого производителями используются такие материалы, как нержавеющая сталь, в некоторых моделях с дополнительным титановым слоем или покрытием из эмали, стеклофарфор;
  • теплоизоляционного слоя, расположенного между двумя емкостями бойлера и обеспечивающего поддержание нагретой воды на определенном температурном уровне. В качестве теплоизолятора в основном используется материал с одним из самых низких коэффициентов теплопроводности – пенополиуретан;
  • магниевого анода;
  • предохранительного клапана для бойлера, функции которого сводятся к регулировке давления внутри нагревателя и недопущения произвольных утечек из него;
  • нагревательного элемента, в роли которого выступает ТЭН, благодаря ему происходит нагрев воды в емкости. В бытовых приборах мощность ТЭНа обычно составляет от 0,5 до 3 кВт, что позволяет не создавать дополнительную нагрузку на сеть;
  • патрубков для подачи холодной воды в бойлер и отвода горячей в систему водоснабжения;
  • термостата, регулирующего автоматическую работу аппарата;
  • термометра;
  • индикатора, выводящего информацию о температуре воды на специальное табло;
  • контрольной индикаторной лампочки.

Кроме того, в зависимости от типа и размера бойлера, а также способа его монтажа в комплектацию входят специальные крепежные элементы, не только облегчающие процесс установки, но и гарантирующие его надежность.

Несмотря на то что вес аппарата не столь значителен, вода, постоянно находящаяся в нем, в несколько раз его увеличивает.

Внутреннее устройство электрического водонагревателя

Главным элементом любого бойлера является ТЭН, нагревательный элемент, который может в разных моделях отличаться не только конструктивно и формой, но и принципом работы. Существуют два вида данных элементов:

  • в нагревателях с так называемым «мокрым» ТЭНом он погружен в жидкость;
  • водонагреватели с сухим ТЭНом отличаются от предыдущих тем, что они защищены от непосредственного контакта с жидкостью специальной колбой.

ТЭН (термоэлектрический нагреватель) может быть самой разной формы и, соответственно, размера, но обязательно имеет специальную изоляцию из термостойкого диэлектрического материала.

На рынке представлены аппараты как с «мокрым», так и «сухим» ТЭНом, при этом вторые заключены в специальную колбу, что гарантирует более длительный срок эксплуатации, так как он защищен от образования накипи.

А вот для чего нужен магниевый анод для водонагревателя, так это для того, чтобы препятствовать интенсивному образованию накипи на стенках бака и нагревательном элементе, препятствуя, таким образом, развитию коррозийных процессов.

Принцип его действия основан на том, что находящиеся в воде соли металлов в этом случае будут оседать на нем, а не на стенках, так как реакция с магнием происходит более активно, чем, например, с железом.

Со временем, конечно, требуется очистка или даже замена катода, на котором происходит формирование солей, но главную задачу этот элемент выполняет – продлевает срок службы нагревателя.

Принцип работы бойлера

Функционирование электрического водонагревателя довольно простое: поступающая по входящему патрубку холодная вода нагревается до запрограммированной температуры, которая редко превышает 70-75 °C, после чего она поступает на водоразборные точки, подключенные к аппарату.

За включение бойлера отвечает термостат или реле, которые включают нагрев ТЭНа после того, как температура воды снизится на 3-5 °C.

Технически принцип действия бойлера немного сложнее и определяется типом аппарата. В более распространенных моделях вертикального типа нагретая вода поднимается в верхнюю часть накопительной емкости, а на ее место через патрубок, расположенный внизу, поступает холодная.

Таким образом, перемешивание не происходит, что позволяет максимально комфортно использовать аппарат.

В бойлерах горизонтального типа из-за конструктивных особенностей данный принцип работы невозможен, поэтому регулировка температуры воды производится непосредственно смесителем.

Если в течение суток не использовать воду из бойлера, то она остынет всего на 5-8 °C за счет того, что теплоизоляционный слой создает некое подобие термоса. Благодаря этому фактору эксплуатация данных нагревателей является вполне экономичной.

Также следует отметить, что предохранительный клапан для водонагревателя, работающий, как и термостат, в автоматическом режиме, регулирует давление. В том случае, когда разница давления воды при подаче и в баке достигает максимальных значений, происходит его открывание, и давление выравнивается.

Велика роль этого небольшого элемента и тогда, когда необходимо решить, как слить воду с бойлера, например, если прекращена по какой-либо причине подача холодной воды или требуется произвести ремонтные работы.

Как правильно выполнить монтаж водонагревателя?

1. Перед тем как принять решение о покупке электрического водонагревателя накопительного типа, следует определиться с местом его установки, к которому предъявляются определенные требования ввиду того, что общий вес аппарата с водой довольно большой.

Поэтому предпочтение следует отдавать несущим конструкциям, исключение составляют небольшие бойлеры емкостью до 30-50 л.

2. Обязательно нужно позаботиться и о надежной розетке для подключения, хотя более надежным и правильным является прямое подключение непосредственно в электросеть квартиры или дома, а отключение/выключение выполнять при помощи специального автомата, установленного в непосредственной близости от аппарата или прямо в электрощите.

Это обеспечит более плотное прилегание контактов, которые в обычной розетке могут перегреваться, особенно если мощность нагревателя составляет больше 2 кВт. Также перед тем, как подключить бойлер, его следует заземлить.

3. Выполняется установка водонагревателя на анкерные болты, которые чаще всего придется подбирать самостоятельно, учитывая крепежную систему аппарата. После того как болты надежно зафиксированы, на них навесным способом устанавливается бойлер при помощи специальных кронштейнов.

Если в целях экономии места бойлер монтируется в верхней части стены, то следует обеспечить расстояние минимум в 15 см до потолка, которое необходимо с точки зрения безопасности, но больше для удобства монтажа, а в дальнейшем для обслуживания. Например, если предстоит чистка бойлера от накипи или его ремонт.

4. После того как будет произведена установка, выполняется подключение бойлера к водопроводу, при этом обязательно используются сантехнические герметики, пакля или фум-лента для герметизации соединения. Дополнительно монтируется предохранительный клапан непосредственно на входе в бойлер.

Схема подключение водонагревателя к водопроводу:

5. В целях обеспечения более длительного эксплуатационного ресурса в том случае, если качество воды вызывает нарекания, рекомендуется установка фильтра на подаче (когда такой не установлен на входе в квартиру).

Хотя больший эффект гарантируют изделия, снижающие содержание некоторых химических элементов или понижающие жесткость воды.

6. Далее, производится разводка системы горячего водоснабжения к точкам, которые будут подсоединены к подаче воды из бойлера, и выполняется подключение водонагревателя к электросети.

7. Выполнив монтаж, можно приступить к первому запуску, для чего сначала открывается подача холодной воды, но предварительно обязательно нужно выпустить скопившийся в баке воздух с помощью крана, расположенного на подаче горячей воды из бойлера.

8. Далее, все просто: наполненный бак с водой подключается к электросети и через определенное время объем воды, соответствующий емкости бойлера, будет готов к использованию.

Установка водонагревателя своими руками, видео:

Газовый накопительный водонагреватель для системы ГВС

Автономные, независимые от центрального горячего водоснабжения, водонагреватели стали неизменным атрибутом не только частных домов, у которых в силу географического расположения и удаленности от инфраструктуры отсутствует доступ к благам цивилизации, но нередки они и в городских квартирах – используются или во время плановых отключений, или по каким-либо иным причинам.

В основном газовые бойлеры для нагрева воды используются тогда, когда они являются единственным источником горячего водоснабжения. По сравнению с электрическими бойлерами их отличает больший КПД, но и более высокая цена.

Наиболее распространенными являются колонки проточного типа, обладающие небольшими размерами и сравнительно невысокой стоимостью. Но для того чтобы обеспечить хотя бы две точки, мощность такого аппарата должна быть не менее 18-24 кВт.

Газовые бойлеры накопительного типа устанавливаются в основном в больших коттеджных домах, так как для их размещения требуется достаточно много места, но они способны обеспечить потребности всего дома и, главное, жильцов, проживающих в нем, горячей водой в необходимом объеме.

Главным параметром, на который следует обратить внимание, выбирая газовый водонагреватель накопительного типа, – это объем бака.

Для нужд среднестатистической семьи, состоящей из 3-4 человек, вполне достаточным будет объем бака до 100 л, но при мощности аппарата 5-7 кВт для частных домов минимальный объем уже составляет от 150-200 л.

Основными достоинствами газовых колонок для нагрева воды можно считать:

  • возможность подключения ко всем точкам горячего водоснабжения в доме;

  • независимость от напора и давления в подаче воды;

  • меньшую уязвимость перед образованием накипи.

Некоторые модели накопительного типа дополнительно обладают способностью работать в качестве проточных, что особенно ценно, когда происходит кратковременное повышение потребности в горячей воде.

Поэтому в таких случаях главный недостаток таких приборов – длительный нагрев воды в баке – становится менее существенным.

Что лучше: бойлер или газовая колонка?

Современные газовые и электрические водонагреватели отличаются удобством эксплуатации, автоматизированной системой регулировки и отключения при возникновении нештатных ситуаций.

Но, делая выбор, обязательно следует учитывать все их преимущества и недостатки, так как от этого зависит ваш комфорт.

В этом отношении, конечно, газовые колонки выигрывают, но только при необходимости постоянного использования и больших объемах воды.

Если бойлер устанавливается в качестве резервного источника горячего водоснабжения, то вопросы легкости монтажа и стоимости прибора являются ключевыми. В ином случае, бойлер просто не успеет себя окупить.

Стоит отметить, что некоторые модели газовых колонок накопительного типа могут работать не только на природном, но и на сжиженном газе, что значительно расширяет географию их применения.

Так же как и электрические, бойлеры представлены довольно широким модельным рядом разных производителей и выпускаются в двух вариантах, в зависимости от способа монтажа: настенные и напольные.

Первые имеют ограничения до 100-120 л емкости бака, вторые – от 120 до 1000 л.

Тем жителям загородных поселков, у которых отсутствует доступ к газовым магистралям, стоять перед дилеммой выбора не приходится, так как кроме электрического бойлера у них есть возможность установки только котла, работающего на твердом или жидком топливе.

Но, так как их эксплуатация является довольно проблематичной, выбор в пользу электрического накопительного бойлера решается положительно.

Для дачных жителей также редко стает вопрос выбора, особенно если дом используется только сезонно. Самый оптимальный выбор – недорогой электрический бойлер емкостью до 50-100 л, в зависимости от конкретных потребностей семьи.

Поэтому, сопоставив все данные, можно получить такой вердикт: для частного дома или квартиры, в которой отсутствует централизованное горячее водоснабжение, более оптимальным вариантом будет выбор газовой колонки накопительного типа.

Во всех остальных случаях более рациональным решением является установка электрического бойлера.

Как почистить бойлер в домашних условиях, видео:

Бойлер какой фирмы лучше купить?

Современный рынок предлагает большой выбор электрических бойлеров от различных мировых и отечественных производителей, среди которых особой популярностью пользуется продукция, выпускаемая под брендами Ariston, AEG, Electrolux, Thermex, Haier, Huyndai и другие.

Но, перед тем как выбрать конкретную модель с известным или не очень названием, следует рассчитать потребности семьи в горячей воде, а также определить место для монтажа.

Как правило, при расчетах используется правило, что на одного члена семьи должно приходиться 30-40 л горячей воды в сутки, хотя все зависит от индивидуальных привычек.

Например, для принятия ванны потребуется значительно больший объем воды, чем для душа.

Бойлер косвенного нагрева: выбор и подключение. - здесь больше полезной информации.

Обязательно нужно обращать внимание и на мощность водонагревателя. Несмотря на то что более мощные модели потребляют больше энергии за единицу времени, нагрев воды они производят быстрее, а, значит, работают меньше.

Вас заинтересует эта статья - Газгольдер для частного дома. Автономная газификация дачи.

Для некоторых потенциальных покупателей водонагревательной техники полезным может оказаться совет приобрести модель большего объема, чем требуется по расчетам.

В этом случае удается добиться определенной экономии электричества за счет того, что, один раз выставив терморегулятор на определенную температуру, бойлеру легче будет ее поддерживать, так как забор воды не будет полным. А это значит, что для нагрева и поддержания нужной температуры потребуется меньшее количество энергии.

Кроме того, аппарат меньше изнашивается, и накопление осадка на стенках бака и ТЭНе происходит медленнее, соответственно, вопрос очистки бойлера от накипи будет стоять значительно реже.

Поэтому бойлер с баком с титановым напылением и «сухим» ТЭНом, цена которого немного выше, чем у конкурента, скорее всего, окажется более выгодной покупкой, так как прослужит минимум в два раза дольше, соответственно, его реальная стоимость будет ниже.

You need to enable JavaScript to vote

Понравилась статья ? Покажите её друзьям:

Смотрите дальше на DimDom.ru:

Дополните статью вашими комментариями , фото и видео :

dimdom.ru

Как подключить водонагреватель накопительный на даче

Водонагреватель на современной даче не роскошь, а необходимый элемент комфорта. Как правило, магистрали водоснабжения на дачном участке не имеют постоянного и высокого давления. Часто магистраль не доведена до дома и обрывается на участке, обеспечивая только его полив. Это усложняет монтажные работы, особенно если они выполняются своими руками. Требует дополнительного оборудования.

Бойлер для дачи

Лучшим выбором для установки на даче будет накопительный водонагреватель, имеющий электрическое питание. По удобству эксплуатации проточный не может с ним конкурировать. Он:

  • нуждается в постоянном давлении;
  • нефункционален при отсутствии подачи в магистрали;
  • требует большей мощность электропроводки.

В бюджетном варианте проточный прибор имеет лишь одну точку раздачи. Накопительный нагреватель установить сложнее, чем проточный, но это компенсируется большей функциональностью. Меньшая требовательность к электропроводке позволяет выбрать устройство, литраж которого даст возможность:

  • вымыть посуду и постирать;
  • умыться и принять душ или ванну.

Водонагреватель накопительный

Этапы монтажа

Чтобы правильно установить нагреватель при монтаже своими руками работы следует проводить в определенной последовательности. Она включает следующие этапы:

  1. предварительная подготовка;
  2. выбор места, монтаж крепежей и установка прибора;
  3. подключение к водопроводу и проверка на герметичность;
  4. подсоединение к электросети.

Предварительная подготовка

Несмотря на относительную простоту монтажных работ и возможность их выполнения своими руками, установка накопительного водонагревателя на даче требует некоторой подготовки. Это:

  • подготовка водопровода, который при необходимости нужно довести до места размещения устройства;
  • проверка электросети на способность обеспечить прибор током необходимой мощности и ее модернизации в случае нужды;
  • приготовление нужных для монтажа наборов инструмента и перечня материалов.

Инструмент для монтажа и комплект материалов

Установить устройство своими руками правильно невозможно, не располагая набором необходимого рабочего инструмента. В такой комплект должны входить:

  • дрель с перфоратором, насадками и сверлами;
  • кусачки и пассатижи;
  • разводной и гаечный ключ;
  • плоская и крестообразная отвертки;
  • рулетка.

Среди расходных материалов должны быть анкера по числу кронштейнов, тройники, запорная арматура, трубы из металлопластика, соединительные шланги, лента фум или альтернативные материалы для герметизации соединений.

Дополнительная накопительная емкость

При отсутствии постоянного водоснабжения необходимого для бесперебойной работы прибора потребуется создать систему напорного поступления воды своими руками.

Схема установки становится сложнее и затратнее, но эффективно компенсирует отсутствие магистрали центрального водоснабжения.

Для наполнения бойлера устанавливается дополнительная накопительная емкость. Такой бак должен быть в несколько раз больше нагревателя и устанавливаться выше нагревательного прибора. Бак должен быть снабжен:

  • клапаном или отверстием для сброса лишнего давления;
  • отводной трубой для предотвращения перелива;
  • поплавковым клапаном для автоматического наполнения емкости;
  • краном для слива из емкости;
  • краном на выходном патрубке для перекрытия воды.

Бак соединяется с входным патрубком бойлера трубой из металлопластика или другого материала. На ней монтируется:

  • запорный кран, которым перекрывается поступление воды в бойлер;
  • выше его тройник для отвода на кран холодной воды.

Установка водонагревателя накопительного на даче

Место для бойлера и его монтаж

Правильно выбранное место под накопительный нагреватель должно соответствовать требованиям инструкции, обеспечивать его устойчивое положение в течение длительного времени, нормальное функционирование без потери тепла, доступность для управления и обслуживания. С этой целью устройство размещают:

  • по возможности ближе к точке раздачи;
  • на несущей стене с достаточным уровнем прочности;
  • в месте, где панель управления доступна на расстоянии вытянутой руки;
  • так чтобы, бак, отводы от патрубков, запорная арматура, дополнительное оборудование были открыты для доступа в любое время.

Основным крепежным элементом на бетонной или кирпичной поверхности является анкер. Его размеры обычно указываются в инструкции. Количество крепежей зависит от числа кронштейнов водонагревателя. Перед установкой прибора:

  • осуществляется разметка места крепления;
  • высверливаются отверстия в нужном количестве;
  • устанавливаются анкера.

Высота установки определяется удобством эксплуатации и размерами помещения.

При слабой стене потребуется ее усиление. Как вариант монтируется металлическая конструкция, способная обеспечить устойчивость водонагревателя.

Установка водонагревателя накопительного схема

Подключение к водопроводу

При наличии водопроводной магистрали с высоким давлением схема подключения накопительного устройства на даче не отличается от подключения в квартире. Но чаще всего схема установки изменяется под особенности дачного водоснабжения, где приток происходит из заранее установленной водонапорной емкости. В этом случае подсоединение происходит в следующей последовательности:

  1. закрываются все краны до входного патрубка;
  2. на входном патрубке прибора ставится предохранительный клапан для сброса избыточного давления;
  3. через него бойлер подключается к трубе от напорной емкости.

После подключения своими руками необходимо проверить герметичность всех соединений. Для этой цели необходимо наполнить водой дополнительную емкость:

  • открыть кран горячей воды от нагревателя;
  • открыть краны и пустить воду в бойлер.

После появления воды из крана визуально осмотреть все соединения и убедиться в отсутствии утечки.

Включение в электросеть

Накопительный нагреватель не требует тока повышенной мощности. Большинство моделей потребляют до 2 кВт. Поэтому электросети с мощность в 3 – 4 кВт будет достаточно, а значит, устройство можно включать через обычную бытовую розетку. Но некоторые меры предосторожности следует соблюдать:

  • перед подключением прибор должен быть заземлен через специальную клемму;
  • розетка не должна служить источником питания для других бытовых электроприборов.

tehnopomosh.com

разновидности, достоинства и недостатки, установка и схема подключения

История человечества прошла длинный путь в развитии горячего водоснабжения. И даже сейчас в современном мире не все люди могут пользоваться этими благами цивилизации. Но в настоящее время благодаря развитию электрических приборов для нагрева воды проблем с бесперебойным горячим водоснабжением у людей становится всё меньше и меньше.

В современном мире одним из основных признаков комфортного жилья является наличие в доме горячей воды. И если в городах и крупных посёлках горячее водоснабжение домов централизовано, то в небольших населённых пунктах оно остаётся недоступным.

Эту проблему можно решить с помощью установки автономной системы горячего водоснабжения — электрического водонагревателя. Он завоёвывает всё большую популярность, и даже обладатели системы центрального водоснабжения зачастую ставят водонагреватели как источник резервной подачи горячей воды. Кроме того, горячее водоснабжение с помощью электрического водонагревателя становится экономически выгодным.

Разновидности устройств

В настоящее время существует два основных вида нагревателей, различающихся по способу нагрева жидкости:

  1. Газовые водонагреватели.
  2. Электрические водонагреватели.

Газовые водонагреватели, или газовые колонки, используют для нагрева воды энергию сгорания газа. Такая система не имеет бака для нагрева воды, нагрев происходит по прямоточной схеме.

В электрических водонагревателях нагрев воды происходит с помощью ТЭНов. Такие водонагреватели подразделяются на накопительные, где вода нагревается в баке, и проточные, вода в которых нагревается непосредственно при протекании через него холодной воды.

Достоинства и недостатки

Каждый из видов нагревателей воды имеет как свои достоинства, так и недостатки.

К достоинствам газовых титанов можно отнести мгновенный нагрев воды, маленькие размеры, независимость от электрических сетей, экономия средств, так как природный газ дешевле электричества. Недостатками таких колонок является необходимость вентиляции помещения, высокая стоимость установки и монтажа системы. А также необходимость получения разрешения государственных органов на подключение и ввод в эксплуатацию такого оборудования. К недостаткам проточных электрических водонагревателей можно отнести то, что для их подключения необходимо иметь мощную силовую электрическую сеть, питающий кабель таких нагревателей должен быть большой мощности.

Накопительные электрические нагреватели воды имеют относительно большие размеры, кроме того, их нужно устанавливать на стену. И нужно учитывать, выдержит ли стена такую нагрузку, так как наполненный водонагреватель имеет большую массу. К достоинствам электрических нагревателей можно отнести сравнительно невысокую стоимость оборудования. Кроме того, монтаж и наладку таких устройств можно произвести своими руками.

Установка накопительного водонагревателя

Если присутствует минимальный опыт работы с сантехническими устройствами и необходимый инструмент установку, монтаж и ввод в эксплуатацию электрического водонагревателя можно выполнить самостоятельно, не обращаясь за помощью в специализированные фирмы. Рассмотрим, как можно установить водонагреватель накопительный электрический.

На первом этапе работ необходимо внимательно изучить инструкцию на приобретённый водонагревательный прибор. Накопители бывают разных типов: с верхней или нижней подводкой, горизонтальные или вертикальные. Затем нужно определить место установки нагревателя. Желательно, чтобы нагреватель находился недалеко от точек потребления для снижения тепловых потерь. А также при выборе места нужно обратить внимание на прочность стены, на которую будет производиться установка прибора.

Произведя соответствующие замеры габаритов бойлера, делается разметка под установку креплений. На этом этапе, возможно, придётся покупать в магазине анкерные болты соответствующего размера. Установив бойлер в нужное место, можно приступать к его обвязке.

Обвязка электробойлера

Как же правильно подключить водонагреватель накопительный к водопроводу? Установка накопительного нагревателя подразумевает, что будет использоваться несколько точек подключения горячей воды. Соответственно, нужно заблаговременно от места установки бойлера до точек подключения провести сетевые коммуникации и установить на их входе запорную арматуру.

Имеется два способа подключения к водопроводной магистрали:

  1. Подключение с группой безопасности. Этот способ применяется в случае если давление холодной воды в магистральном водопроводе высокое и нестабильное.
  2. Подключение без группы безопасности. Применяется, когда давление в водопроводе стабильное и меньше, чем давление, на которое рассчитан водонагреватель.

Первоначально на штуцер подвода холодной воды бойлера, который обычно окрашен в синий цвет, накручивается тройник с установленным на его боковой отвод краном. Этот кран предназначен для слива воды из бойлера в случае его профилактики или ремонта. Далее, на прямой отвод тройника устанавливается обратный клапан. При установке всех приборов нужно применять фум-ленту или лён для предотвращения возможных протечек. Теперь осталось подсоединить обратный клапан с краном на подаче холодной воды в бойлер. Это можно сделать с помощью гибкой подводки.

Горячую воду подключать к магистрали желательно тоже через кран, чтобы иметь возможность отключения бойлера от воды. Подсоединение штуцера горячей воды к крану также можно выполнить гибкой подводкой. Подключение с группой безопасности отличается тем, что на подаче холодной воды в бойлер устанавливаются дополнительные приборы, регулирующие давление воды.

Подключение к электросети

Чтобы обеспечить безопасную эксплуатацию водонагревателя, нужно весьма ответственно подойти к вопросу подключения этого нагревательного прибора к электросети. Это прибор повышенной опасности, поэтому нужно обезопасить себя от поражения электрическим током или пожара. Так как накопительные бойлеры имеют довольно большую мощность нагревательных элементов, то питающий кабель до электрического щитка должен быть медным и иметь сечение не менее 2,5−4 кв. мм. А также кабель должен иметь три жилы для заземления вашего устройства. Для этих целей подойдёт, например, кабель ВВГ 3×4.

Для защиты от поражения электрическим током нужно устройство защитного отключения (УЗО). В некоторых моделях нагревателей такое устройство входит в комплектацию, если же его нет, то его нужно приобрести отдельно. Выбирать УЗО нужно в соответствии с параметрами вашего нагревателя. В помещении, где устанавливается водонагреватель, нужно поставить трехпроводную влагозащищенную розетку и к ней подключить питающий кабель. УЗО устанавливается между розеткой и водонагревателем. Кабель должен быть подключён к щитку через защитный автомат соответствующего номинала. Нельзя самостоятельно подключаться к щитку электропитания, для выполнения этих работ нужно вызвать работника электросетей.

Все электромонтажные работы нужно выполнять при отключённом электропитании. Его нельзя включать, не заполнив бак водой, а также сливать воду при включённом электропитании.

Оцените статью: Поделитесь с друзьями!

elektro.guru

Установка накопительного водонагревателя | Bulkaet.ru

Вы наверняка уже знаете, что одно из главных отличий накопительного водонагревателя от проточного – в меньшей мощности. И то правда – максимальное значение не превышает 2,5-3 кВт. «А значит его можно включить в обычную розетку», — радостно подумаете вы. Отчасти это – правда. Но! Сколько еще нюансов предварительно вам нужно узнать. Не будем все делать на глазок – сперва изучим дельные советы.

Что нужно знать перед установкой бойлера?

Назад к содержанию.

монтаж бойлера, накопительный водонагреватель, установкаУстановка накопительного бойлера в санузле
  1. Место, куда вы собираетесь монтировать прибор, нужно выбрать заранее. Так будет проще рассчитать длину труб для подводки, а также тип установки накопительного агрегата. Желательно, чтобы устройство находилось ближе к трубам с горячей водой – так будет теряться меньше тепла.
  2. Узнайте возможности вашей проводки: сечение кабеля, материал его изготовления, максимально возможную нагрузку. Если вы не можете сделать это самостоятельно, то рекомендуем вам вызвать электрика.
  3. Обязательно предварительно прочтите инструкцию по установке и только после этого приступайте к монтажным работам!



Выделяют вертикальные и горизонтальные накопительные водонагреватели. Первые пользуются бОльшим спросом за счет простоты монтажа, а также компактности корпуса.

Инструменты для монтажа

Назад к содержанию.

Для того, чтобы монтаж прошел качественно и быстро, советуем вам сразу запастись необходимыми инструментами и расходными материалами.

  • разводной ключ;
  • плоскогубцы;
  • отвертка;
  • ножовка по металлу;
  • перфоратор;
  • уровень;
  • строительный отвес.

«Расходники»

  • трубы из металлопластика или полипропилена;
  • запорная арматура;
  • фитинги;
  • электрические компоненты – кабели, УЗО.
  • Шурупы под шестигранную головку, диаметр не менее 8 мм.

Самое распространенное место монтажа устройства – санузел. Однако прежде чем поспешно вешать устройство на эту стену, учтите следующую информацию:

  • Стена должна быть очень прочной и легко выдерживать двойной вес водонагревателя вместе с водой. В противном случае…масштабы катастрофы легко представить. Если выбранное вами место – единственно удобное и подходящее для монтажа, но стена не очень надежная, то вы можете усилить стену с помощью стальной рамы, состоящей из металлической полосы
  • Обязательно оставьте 0,5 метра свободного места по обеим сторонам устройства. Они понадобятся для техобслуживания агрегата.

Если вы выбрали санузел в качестве места установки, то сначала определите материал стены. Чаще всего в современных многоэтажках это – пено- или гипсобетон, который не выдержит высокой нагрузки – только водонагреватели на 50-80 литров!

  • Если стена выполнена в половину кирпича, то она уже прочнее. Такая сможет удержать устройство на 120 литров. Если же вы выбрали большой водонагреватель – от 120 до 200 литров, то для его монтажа подойдет только капитальная стена.

КРЕПЛЕНИЕ НАКОПИТЕЛЬНОГО ВОДОНАГРЕВАТЕЛЯ НА СТЕНУ

Назад к содержанию.

Итак, вы определились с местом. Теперь приступим непосредственно к монтажу устройства.

К стене водонагреватель крепится за специальные кронштейны, которые являются частью корпуса.

  1. Поднесите агрегат к месту монтажа, с помощью уровня выровняйте и карандашом отметьте места будущего крепления. Обычно расстояние между крепежами составляет около 180 мм.

Обязательно оставьте расстояние между защитной крышкой прибора и поверхности (в сторону близко расположенного защитного фланца) для техобслуживания прибора. Оно должно составлять 30 см для водонагревателей объемом от 30 до 100 литров и 50 см – от 100 до 200 литров.

  1. Перфоратором просверлите отверстия в отмеченных местах, установите в них дюбеля или анкерные болты.
  2. Зафиксируйте бак, затягивая крепеж. Вертикальность определите с помощью отвеса или уровня.

Подключение накопительного устройства к водопроводу

Назад к содержанию.

Металлопластик или полипропилен? Многие не задумываются о выборе, предпочитая материал, который больше нравится. Однако, если вы планируете монтаж подводки скрытым способом, то металлопласт вам не подойдет – периодически вам будет нужно затягивать соединения, которые разбалтываются от резких скачков температур. А такой возможности при скрытой установке у вас не будет.

Этапы монтажа:

  • Перекройте доступ воды в дом.
  • Определите самые близкие к бойлеру места водопровода и установите в них тройники. Для врезки в металлические трубы советуем использовать зажим «вампир». Он монтируется в трубу с помощью специального резинового уплотнителя, а далее в трубе сверлится отверстие через патрубок бандажа с резьбой.
  • К каждому тройнику и зажиму подсоедините кран шарового типа.
  • Предохранительный клапан подсоединяется к отводу с холодной водой. О группе безопасности водонагревателя стоит поговорить отдельно.

Многие мастера! не производят монтаж предохранительного клапана, опрометчиво считая это излишним. Какую же роль он играет и что будет, если не произвести их монтаж?

Итак, дело в том, что давление воды в баке водонагревателя не должно превышать 0,6 МПа, иначе емкость просто разорвет. Итог? Весь объем горячей воды (50, 80, 100 или даже 200 литров) окажется на полу. А это, поверьте, очень много. Достаточно, чтобы затопить соседей (если они у вас есть) ну и качественно испортить свой ремонт в доме.

Предохранительный клапан ни в коем случае не допустит такой ситуации: он стравливает (удаляет) излишки воды из бака, поддерживая таким образом давление на нужном уровне.

Теперь пофантазируем на тему отсутствия обратного клапана.

Итак, он не установлен. Как будет происходить работу бойлера? Рассмотрим ситуацию, когда холодную воду отключили во время работы агрегата. Вода, которая уже есть в устройстве, нагреется до нужной температуры и будет израсходована по назначению. Новая поступать, разумеется, не будет. Но ТЭНы или другие нагревательные элементы будут продолжать работать «всухую». Итог – ваш водонагреватель просто прикажет долго жить, а вас ожидает еще один поход в магазин и покупка еще одного устройства. Безрадостная перспектива, что и говорить.

Поэтому лучше сразу обезопасить себя от разного рода неприятностей.

  • Несмотря на то, что обычно клапан идет в комплекте с водонагревателем, его качество оставляет желать лучшего. Поэтому лучше сразу же отдельно купить качественный предохранительный клапан и дополнительные элементы группы безопасности, а именно:

— «американку»;

— тройник;

— обратный клапан.

Монтаж производится с помощью льна или анаэробного герметика.

Герметизируйте места соединений только насухую! Даже малейшая влажность может стать причиной того, что соединение разойдется и потечет. Обязательно оставьте герметик сохнуть на 4-8 часов и только после этого снова приступайте к работе.

Все довольно просто: тройник монтируется на подводящем отводе, а к боковому ответвлению присоединяется предохранительный клапан FAR. К нижнему отводу тройника крепится клапан обратного типа.

группа безопасности, фитинги, запорный клапан, предохранительный клапанГруппа безопасности для установки накопительного водонагревателя
  • Для вашего удобства советуем также смонтировать краны шарового типа около агрегата. Это существенно облегчит дальнейшее его использование и обслуживание.
  • Подающую трубу подсоединяют с помощью фитинга «американка» (если вы выбрали материал полипропилен) или же компрессионного фитинга для элементов, выполненных из металлопластика.
  • На «горячую» трубу монтируют тройник: к его боковому ответвлению подсоединяют шаровой или кран Маевского.
  • Монтаж подводки горячей воды.



В случае, если качество воды, подаваемой в ваш дом, не соответствует санитарно-техническим нормам, настоятельно рекомендуем установить фильтры по очистке воды. Они помогут существенно продлить срок службы купленного водонагревателя.

  • К отводу предохранительного клапана подсоединяют гибкий шланг, чтобы удалять излишки воды.
  • Возобновляют подачу воды в дом и открывают все вентили и краны бойлера.

Не забудьте закрыть кран с горячей водой на стояке, иначе ВСЕ соседи скажут вам «спасибо» за воду, которые вы нагрели еще и для них.

Как подключить накопительный водонагреватель к сети

Назад к содержанию.

электрическая схема, монтаж бойлераЭлектрическая схема подключения бойлера

Несмотря на то, что накопительную модель можно подключать к обычной розетке, придется провести некоторые расчеты.

Сперва проанализируйте, справятся ли провода с нагрузкой, ведь последствия нешуточны – перегрев, КЗ (короткое замыкание) и возникновение пожара.

Идеальным выбором будут медные провода. Для модели мощностью 3,5 кВт потребуются провода с площадью сечения не менее 2,5 кв.мм.(если вы выбрали алюминиевые провода, то для расчета используйте увеличивающий коэффициент 1,5). Для устройств до 6 кВт потребуются провода на 4 кв.мм., а более 6 кВт – свыше 8 кв.мм.

Ни в коем случае не забывайте об установке УЗО! Это необходимо для безопасности ваших родных и близких: оно защитит от случайного удара током.

Проверяем окончательную работоспособность устройства, а также качество проведенной работы. Включите кран с холодной водой: после наполнения всего объема емкости водой должна появиться тоненькая струйка воды.

Увидели? Тогда примите самые искренние поздравления – вы с блеском справились с поставленной перед вами задачей.

Установка накопительного водонагревателя: видео

Назад к содержанию.

Вы сможете увидеть максимально подробную пошаговую инструкцию по монтажу устройства в этом видео:



Теперь вы практически во всеоружии и сможете самостоятельно провести все монтажные работы. Желаем удачи!

bulkaet.ru

компактный, электрический, видео-инструкция по монтажу своими руками, фото и цена

У вас отключают горячую воду летом, а зимой она не очень хорошего качества? Теперь можно забыть про эту проблему – на помощь пришли электрические водонагреватели. Для бытовых нужд производители предлагают модели различных объемов – от 5л.

Подсоединить к водопроводной сети такоеиоборудование не составит проблем. Сегодня мы будем вести речь об устройствах, которые позволяют на кухне всегда быть с горячей водой.

На фото - накопительные водонагреватели под раковиной

На фото — накопительные водонагреватели под раковиной

Конструкция накопительного водонагревателя

Прежде чем выбирать подходящее оборудование, стоит изучить принцип его работы, а также какие требования к нему предъявляются в первую очередь.

  1. Главное – чтобы бак смог держать как можно дольше необходимую температуру, поэтому в этом случае не обойтись без качественной теплоизоляции бойлера. Из-за этого цена устройства может увеличиваться.

Совет: чем слой материала будет толще, тем меньше затратиться энергии для поддержания установленной температуры воды.

Накопительный водонагреватель на 10 литров под раковину ARISTON PRO 10 ST R/3

Накопительный водонагреватель на 10 литров под раковину ARISTON PRO 10 ST R/3

  1. Внутри электрического накопительного бойлера любого размера устанавливаются ТЭНы. За счет встроенного термостата удается ними регулировать. Аппаратура при достижении заданного уровня отключит ТЭНы от сети электропитания, а также включит их, когда температура опустится ниже определенного предела. Время разогрева зависит от мощности нагревательных элементов, возможности электросети и объема воды.

Совет: для кухни и умывальника подойдет объем на 5-15 л.

Достоинства оборудования

Накопительный электрический водонагреватель имеет ряд особенностей, которые отличают его от других приборов такого плана, в частности газовых.

Отметить следует:

  • мощность теплообменника;
  • не нужно устанавливать дымоход, чтобы отводить продукты горения;
  • нет камеры сгорания, поэтому упрощается техническое обслуживание.

Большинство современных моделей электрических водонагревателей имеют ночной режим подогрева емкости.

Накопительный водонагреватель накопительный на 5 литров под раковину Galmet Mars

Накопительный водонагреватель накопительный на 5 литров под раковину Galmet Mars

  1. При выборе оборудования уточните основные параметры для его правильной эксплуатации.
  2. Большинство моделей крепятся с помощью специальных кронштейнов.
  3. Устройства, в отличие от проточных, инструкция разрешает комбинировать с индивидуальным водопроводом с помощью насоса для скважины или колодца.
  4. Факторы, влияющие на правильную работу бойлера:
  • резкий перепад температуры;
  • попадание вовнутрь агрессивных веществ;
  • высокое давление в водопроводной сети.

Совет: выбирайте электрические накопительные водонагреватели с антикоррозийное покрытием, которое сможет уберечь устройство от разрушающих факторов.

Накопительный водонагреватель на 5 литров над раковиной Ferroli Hot Dog HD 5.5

Накопительный водонагреватель на 5 литров над раковиной Ferroli Hot Dog HD 5.5

Накопительный бойлер для кухни

Небольшие по объему электрические накопительные водонагреватели хорошо себя зарекомендовали на кухне. Их объем обычно не превышает 30 л, а устанавливать их мы рекомендуем в том случае, когда мощность проводки не позволяет монтировать проточный электроводонагреватель.

Прибор очень экономичный, чему есть подтверждения от многих пользователей. Выпускают два типа устройств – для монтажа над и под мойкой. Между собой они отличаются выходом патрубков для подсоединения к водопроводу.

Совет: покупайте сразу такое устройство, которое вам необходимо, так как нельзя крепления патрубков заменить не получится.

Накопительный водонагреватели электрические на 15 литров под раковину Ariston Superlux NTS 15 UR

Накопительный водонагреватели электрические на 15 литров под раковину Ariston Superlux NTS 15 UR

Клапана

Инструкция по монтажу бойлера требует вмонтирования в систему водоподачи обратного клапана, который также должен быть совмещен с предохранительным:

Обратный клапан Используется для недопущения поступления воды из бойлера в водопроводную сеть.
Предохранительный Предназначен для стравливания воды из устройства, если в системе водоснабжения начинает увеличиваться давление.

Можно часто при нагреве наблюдать, как вода начинает немного сочиться, опасного в этом явлении ничего нет, так как в этом случае вода начинает расширяться – всю работу сделает предохранительный клапан.

Совет: если бойлер достаточно большой по объему, рекомендуем установить между обратным клапаном и нагревателем расширительный бак, чтобы в него уходил некоторый процент горячей воды при ее расширении.

Компактные накопительные водонагреватели под раковину не занимают много места

Компактные накопительные водонагреватели под раковину не занимают много места

Можно стравливать лишнюю воду и другим способом – прикрепите на носик клапана трубочку, которую опустите затем в канализационную трубу. Специалисты рекомендуют устанавливать предохранительный клапан над водонагревателем, при этом необходимо учитывать направление движения воды, которое указано стрелкой на устройстве. Оставьте к нему свободный доступ.

Неполадки, связаны с тем, что из клапана начинает течь вода:

  • если водонагреватель только что включили. Это может происходить из-за заводского дефекта в самом клапане;
  • когда установка клапана произошла неправильно.

Рекомендуем вкручивать обратный клапан на 4 оборота, но не более, чтобы не нарушить его регулировку. В случае загрязнения устройство лучше заменить.

Когда нет горячей воды - поможет Polaris CA 10

Когда нет горячей воды — поможет Polaris CA 10

Материалы для монтажа оборудования

Перед установкой водонагревателя проверьте, все ли у вас есть, чтобы подключить его к водопроводу.

Вы должны приобрести:

  • шаровые краны — 2-3 шт., зависит от метода подключения;
  • соединительные трубы, например, металлопластиковые Ø ½». Метраж должен соответствовать расстоянию от прибора до трубы. Можете применять гибкую подводку, но у нее ограниченный срок годности;
  • крепеж для труб к стене и между собой – клипсы и фитинги;
  • фильтр для воды;
  • регулятор давления.

Для подвода к электричеству:

  • кабель – трехжильный медный, сечение одной жилы должно быть от 2 мм;
  • крепеж для прокладки кабеля или короб.

Установка водонагревателя

Вы можете провести от кухонного нагревателя воду и в ванную на умывальник, тогда придется вести двойную трубную разводку.

  1. Крепим на стену – с помощью дрели с победитовым сверлом, монтажной планки или анкеров. Учтите, что в заполненном состоянии устройство имеет большой вес, особенно когда рассчитано на 30 л.

Совет: не хотите заниматься тяжелым трудом, приобретите оборудования для установки под кухонную мойку на специальной подставке.

Стена должна быть бетонной или кирпичной, если она начинает крошиться, используйте более длинный анкер. Возьмите дрель и просверлите необходимые по диаметру отверстия. Вставьте в них своими руками анкеры и закрепите их гаечным ключом.

Совет: если приходится производить монтаж на стену из пеноблоков, пенобетона, гипсокартона и подобных материалов, обязательно используйте соответствующие крепежные элементы.

  1. Подключаем к водопроводу.

Используйте для этого патрубки для холодной и горячей воды на оборудовании, которые покрашены в соответствующий цвет:

  • «синий» — для холодной;
  • «красный» — для горячей.

Вначале к «синему» патрубку присоедините предохранительный клапан. Затем на него накрутите обратный клапан. Поставьте 2 шаровых крана. Проверьте все детали на герметичность.

Схема подключения устройства

Схема подключения устройства

Совет: используете при резьбовых соединениях паклю или специальную сантехническую фум-ленту.

Рекомендуем бойлер к водопроводным трубам подключать с помощью металлопластиковых труб, они значительно более устойчивы к перепадам давления и гидроударам. Для монтажа используйте фитинги.

  1. Подсоединяем электричество. Схема установки оборудования рассчитывается на то, что электрокабель нужно подключить прямо к щитку. Автомат в нем должен быстро отключаться, если возникнет аварийная ситуация. Брать специальное разрешение на это не нужно.

Вывод

Горячая на кухне для многих жителей небольших городков в теплое время года была недоступна. Однако с появлением накопительных электрических водонагревателей этот вопрос решился в положительную сторону.

Особого труда установка устройства под раковину не составит, ее можно провести самостоятельно, имея соответствующие навыки. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

gidroguru.com

как решить проблему с горячей водой?

Что делать, если вам то и дело приходится сталкиваться с отключением горячей воды и на коммунальные службы совсем нельзя положиться? Что, если при это в вашем доме, квартире или даче нет индивидуальной системы горячего водоснабжения или качество горячей воды оставляет желать лучшего? Наконец, возможно ли припасти запасной вариант на случай планового отключения? Выход есть – это водонагреватель. Надо только выбрать водонагреватель, который вам подойдет больше.Все водонагреватели делятся на два вида:

  1. Проточный водонагреватель
  2. Накопительный водонагреватель

Работать они могут на электричестве или газе. В электрическом вода нагревается за счет электроэнергии, а газовом – за счет энергии, которая выделяется при сгорании газа.

У каждого из видов водонагревателей есть как преимущества, так и недостатки. Давайте подробнее рассмотрим каждый из них.

Газовые водонагреватели: плюсы и минусы

Основное преимущество газовых нагревателей – относительная дешевизна топлива, которое используется для нагрева воды. Подключение газового водонагревателя возможно как к природному газу, так и к сжиженному.

Существенный недостаток, которые имеет газовый водонагреватель, заключается в том, что газ – это пожароопасное и взрывоопасное вещество. Кроме того, он может быть вреден для дыхания, поэтому важно тщательно следить за исправностью прибора, вовремя проводить ремонт газовых водонагревателей и обеспечить дымоход для продуктов сгорания газа.

Проточный газовый водонагреватель

проточный газовый водонагревательИзобретен он был еще в 19 веке. Установка газового проточного водонагревателя на стену наиболее популярна – в быту его чаще называют газовой колонкой. Нагревание воды в нем осуществляется через теплообменник при помощи газовой горелки. В бюджетных моделях зажигать горелку нужно вручную, тогда как в современных и усовершенствованных этот процесс автоматизирован.

Плюсы проточных газовых водонагревателей:

  • имеет компактные размеры
  • мгновенно нагревает воду
  • может одновременно снабжать горячей водой несколько точек водоразбора
  • мощности городских газовых линий, как правило, бывает достаточно для их работы

Накопительный газовый водонагреватель

Накопительные газовые водонагреватели также называют бойлерами. По устройству они схожи с электрическими водонагревателями, которые мы рассмотрим ниже, только используют не электричество, а газ.

Минусы накопительных газовых водонагревателей:

  • объемные и потому менее удобные в установке и эксплуатации
  • гораздо более дорогие в сравнении с проточными газовыми водонагревателями

Однако там, где газоподводящая линия слишком слаба и не позволяет пользоваться проточными газовыми водонагревателями, накопительные являются единственно возможным вариантом для использования.

Электрические водонагреватели: плюсы и минусы

Электрические водонагреватели хоть и обходятся дороже газовых, в использовании они более удобны и безопасны — не требуют дымохода, позволяют обходиться без огня и т.д. Кроме того, качество моделей и их выбор на рынке постоянно растут.

Принцип работы водонагревателя основан на использовании нагревательного элемента. В качестве такового могут выступать ТЭН или неизолированная спираль. Неизолированная спираль хороша тем, что на ней не образуется накипи. В процессе работы она вибрирует и накипь просто не успевает наседать. Однако спираль чувствительна к воздушным пробкам – в таком случае она просто может сгореть.

Электрический проточный водонагреватель

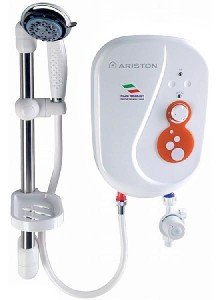

электрический проточный водонагревательПринцип работы этого типа водонагревателей основан на использовании специальной трубки – вода проходит через нее вода и быстро нагревается. Проточные водонагреватели, работающие от электричества, имеют свои преимущества, в частности:

  • неограниченное количество горячей воды, т.к. ее нагрев осуществляется мгновенно
  • компактность водного бака, что позволит сэкономить место, установить бак достаточно незаметно и не нарушить общую дизайнерскую задумку для помещения
  • большая экономичность по сравнению с накопительными водонагревателями, которые тратят дополнительную энергию на поддержание температуры воды в баке
  • дешевизна (накопительные водонагреватели стоят дороже)
  • вода не теряет в качестве при нагреве, так как не хранится в емкости
  • прибор не требует регулярного технического обслуживания и при необходимости вы можете выполнить ремонт водонагревателя своими руками

Модели проточных электрических водонагревателей могут отличаться по мощности. Чем выше мощность устройства – тем выше температура воды. Однако вместе с увеличение мощности растет и энергопотребление. Поэтому важно найти компромиссное решение, а для этого – знать, каковы ваши потребности в горячей воды. Приведем несколько примеров: для комфортного душа вам вполне хватит 6-8 КВт. Вообще, мощность электрических проточных водонагревателей может варьироваться от 2 до 27 КВт. Для разогрева воды требуется от тридцати секунд до нескольких минут. Если вы собираетесь использовать водонагреватель зимой, необходимо учитывать, что температура входящей холодной воды значительно ниже, чем летом. Это значит, что для вам понадобится установка водонагревателя большей мощности – как минимум 12 КВт.

Среди минусов проточных электрических водонагревателей можно перечислить следующее:

  • невозможность обеспечить горячей водой сразу несколько точек водоразбора (прим.: если только речь не идет о напорном водонагревателе – см. ниже)
  • если мощность прибора невелика, то вода на выходе теплая, а не горячая (около 40 градусов)
  • если мощность прибора велика, то потребляется больше энергии
  • если требуется нагреть большой объем воды, то прибор должен работать длительное время, а значит потребление энергии снова растет
  • напряжение электросети должно быть устойчивом и иметь не менее 220В

Последнее обстоятельство делает проточные электро-водонагреватели неудобными для использования в старых домах, где электрические сети не всегда рассчитаны на такое энергопотребление. Если у вас в доме или квартире бывают перебои с электричеством, это тоже надо учитывать.

Вообще, бытует мнение, что проточные водонагреватели обходятся дороже накопительных. Это верно только в том случае, если вы потребляете много воды или используете ее не экономно. Поэтому проточный электро-водонагреватель удобен для использования в небольших помещениях и если потребности в горячей воде не очень велики.

Учитывая его небольшие размеры, установка водонагревателя под раковиной может оказаться идеальным решением. Корпус прибора, как правило, защищен от влаги, однако лучше использовать заземление, чтобы при случае не получить удар током.

Кроме того, электрические проточные водонагреватели делятся на напорные и безнапорные.

  • Напорные могут снабжать горячей водой несколько точек водоразбора одновременно (ванна, душ, раковина на кухне). Однако им для этого нужно высокое давление в гидравлической магистрали
  • Безнапорные проточные электро-водонагреватели, как правило, напрямую подключаются к точке разбора. Они вполне могут работать и без давления.

Тип управления у проточных электро-водонагревателей может быть гидравлическим или электронным.

  • Гидравлический тип управления означает, что водонагреватель работает при заданной мощности, которую либо нельзя изменить либо можно с помощью специальной кнопки на баке (предусмотрено, как правило, до 6 ступеней мощности)
  • Электронный тип управления означает, что можно выставить температуру воды более точно, при этом водонагреватель будет самостоятельно подстраивать свои мощности. Это делает водонагреватели более комфортными в использовании.
Электрический накопительный водонагреватель

Электрический накопительный водонагревательПодключение накопительного водонагревателя — хороший выход из ситуации для тех, кому нужны большие объемы горячей воды. Он имеет ряд преимуществ, а именно:

  • Может подключаться к обычной электро-сети, а мощность прибора может быть всего 0,8-2,5 КВт (т.к. вода нагревается постепенно)
  • Не требует большого давления в водопроводной магистрали
  • Обеспечивает сравнительно большой объем горячей воды
  • Горячая вода может подаваться сразу в несколько точек водоразбора
  • Температура горячей воды достаточно высока – около 55-80 градусов
  • Благодаря теплоизоляции, вода в баке достаточно хорошо хранит высокую температуру (как в термосе)

Среди минусов можно перечислить следующее:

  • Требуется некоторое время для нагрева воды (от 20 минут)
  • При малом водопотреблении расходуется больше энергии, т.к. аппарат вынужден поддерживать температуру воды в баке
  • При большом водопотреблении приходится решать проблему с размещением бака – иногда весьма немалых размеров
  • Нуждается в техническом обслуживании

Чтобы качество воды не страдало, лучше выбирать модели подороже, чья внутренняя поверхность покрыта биостеклофарфором (гарантия 7-10 лет). Бак должен быть стойким к коррозии, а чтобы постоянно не бегать в подвал или на чердак, куда вы, возможно, разместили свой накопительный водонагреватель, лучше приобрести модель не только с наружным терморегулятором, но и с пультом управления. В этом случае, вы сможете выставить температуру воды без необходимости добираться до самого водонагревателя. Установка водонагревателя через защитный автомат хороша тем, что прибор отключится в случае замыкания.

Объем водонагревателя должен отвечать вашим потребностям: для душа хватит около 80 литров горячей воды, для любителя принимать ванну – не менее 120 литров. Установка водонагревателя будет зависеть от его размеров: небольшой вполне разместится в шкафу или под раковиной, однако при большом объеме его, скорее всего, придется вешать на стену. Существуют также горизонтальные накопительные водонагреватели, но в них, в отличие от вертикальных моделей, невозможно предотвратить смешивание горячей воды с поступающей холодной. Вода не должна смешиваться по той причине, что падает общая температура и не экономно расходуется электроэнергия.

Видео инструкция — «Установка водонагревателя ARISTON»

Оцените статью: Поделитесь с друзьями!

remkasam.ru
