Электрический дверной замок

Кодовая панель это замечательно, но она ничто без исполнительного устройства. А в качестве собственно замка я выбрал огромную дуру, а которой и хочу рассказать. Заранее прощу прощения за незнание терминологии и большое количество плохих фото. Начну традиционно с критериев выбора. Хотелось возможность открыть снаружи да и изнутри не только электрически, но и механически, ну и по возможности блокировать возможность открытия совсем. Данный замок — один из немногих кто имеет замочные скважины с обеих сторон, причем назначение для неспециалиста было не совсем понятно. На тот момент были «лишние» деньги на эксперименты — было решено рискнуть.

Тут я вынужден признать, что китайцы меня «обманули» в очередной раз. крайне редко я угадываю размер по фото. не угадал и сейчас. Это просто ОГРОМНАЯ дура, не дверной, а блин гаражный замок прямо-таки. Ну да обо всём по порядку.

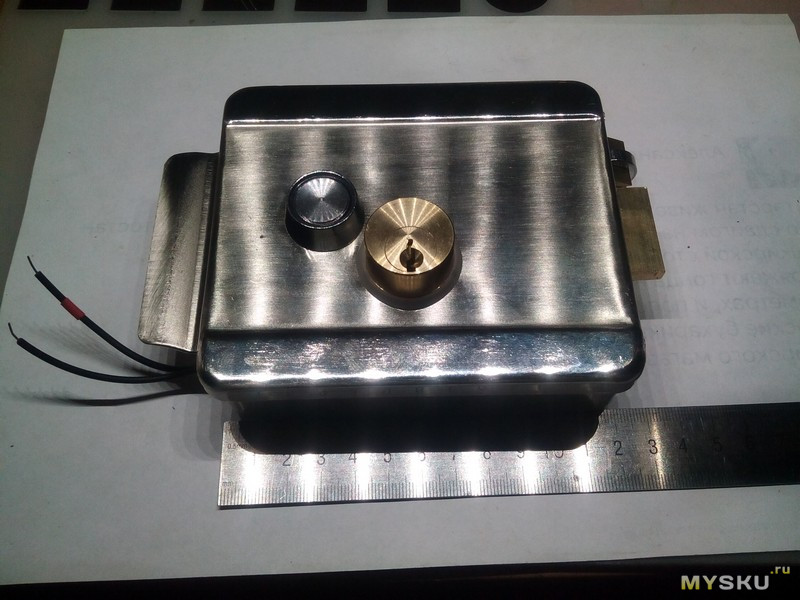

Данный агрегатище имеет размеры 12х10х3.5см без выступающих деталей, и 1.3кг веса! Поставляется в картонной коробочке, которой аж таможня заинтересовалась:

комплект состоит из собственно замка, ответной части, куда он защелкивается, внешнего цилиндра для ключа с фурнитурой ну и подробной инструкции. правда на китайском :(

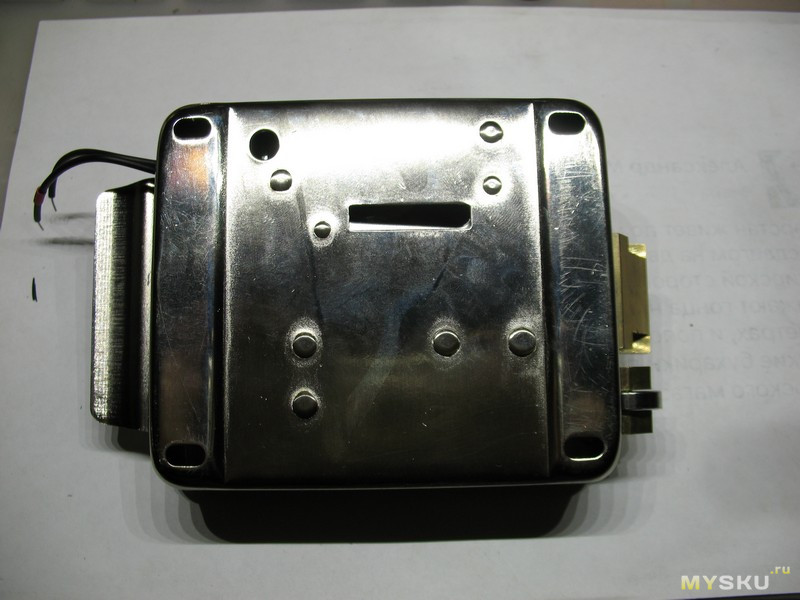

Видите на последнем фото прямоугольное отверстие почти в центре? Это для открывания снаружи. в него вставляется «хвост» наружного цилиндра, и при поворачивании надавливает на рычажок, который тоже чуть-чуть виден а этом отверстии, таким образом открывая замок.

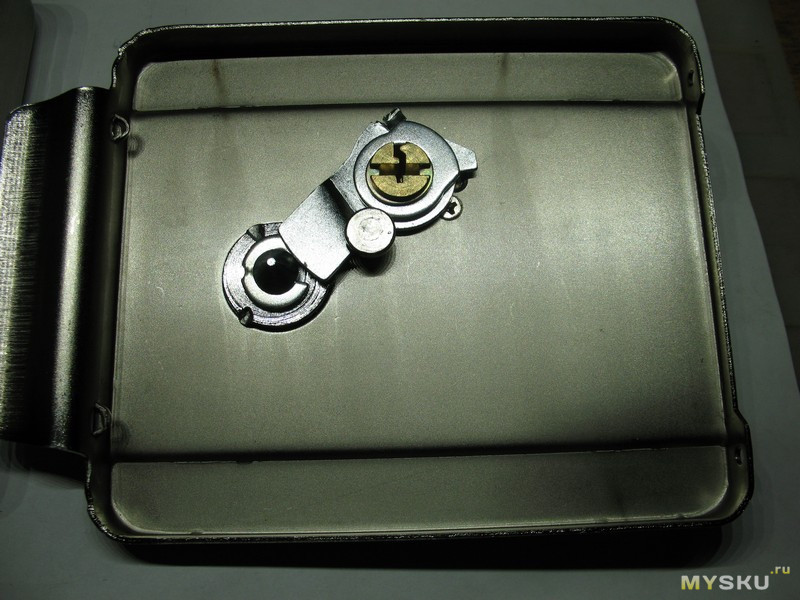

С внутренней стороны присутствует механическая кнопка открытия и цилиндр с ключом для её блокировки

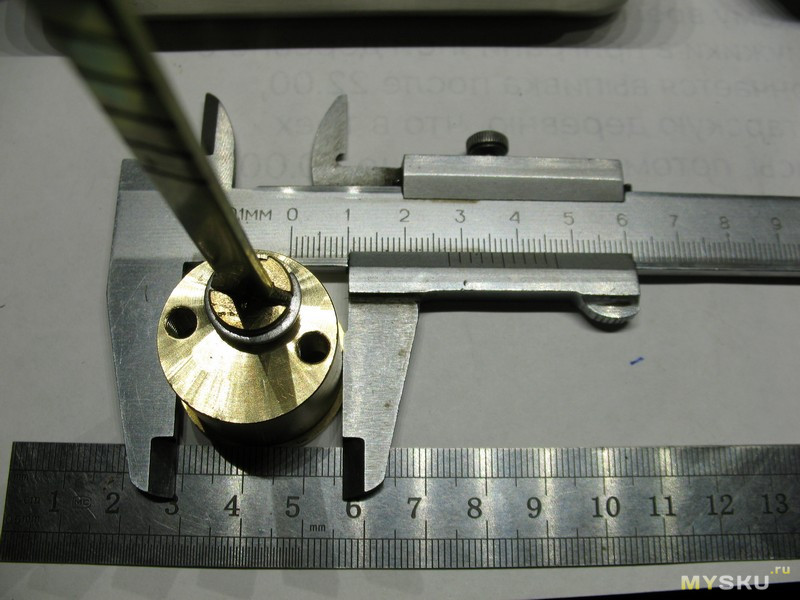

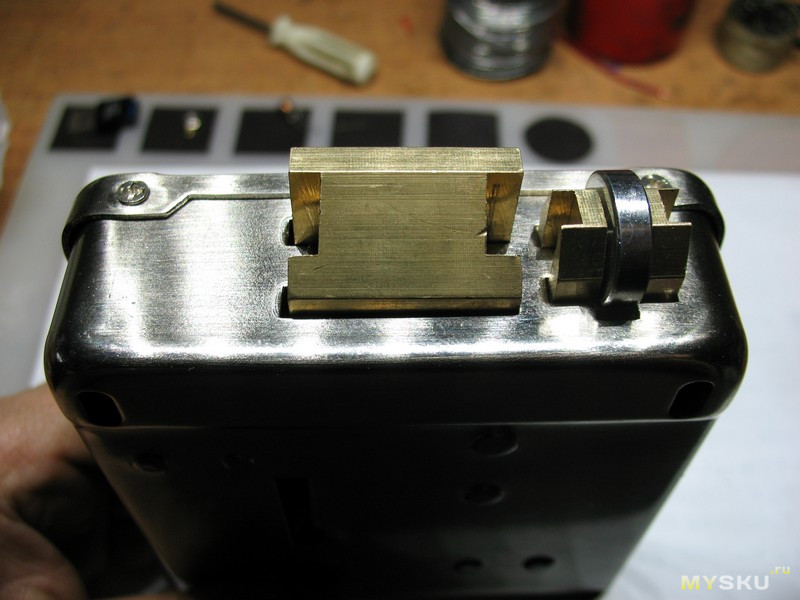

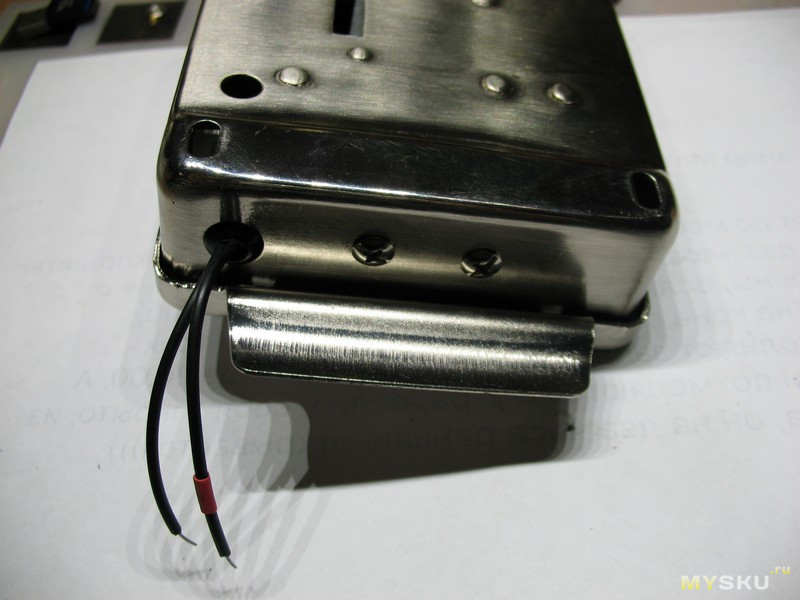

больше фоточек

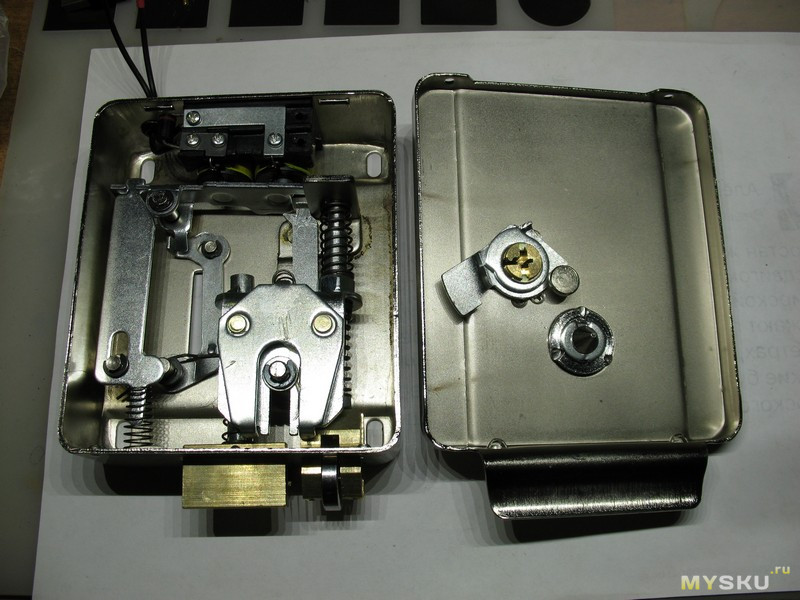

внутренности:

что делает внутренний замок? он блокирует кнопку открытия, чтобы нажатием на неё нельзя было открыть дверь изнутри.

теперь — как это всё работает.

В исходном состояни защелки 1 и 2 свободно перемещаются. при закрывании двери защелка 2 (с колёсиком) остаётся нажатой, и блокирует защелку 1 в выдвинутом положении. То есть при нажатой защелке 2, защелка 1 может только выдвинуться наружу, но не задвинуться внутрь.

Для того чтобы открыть дверь нам нудно либо подать питание на электромагнит 3, который притянет рычаг 4 и освободит защелку, либо нажать рычаг 5 с внешней стороны двери, и он нажмет на рычаг 4, либо нажать на внутреннюю кнопку, которая также нажмет на рычаг 4 — если не заблокирована внутренним цилиндром.

Как это выглядит на видео:

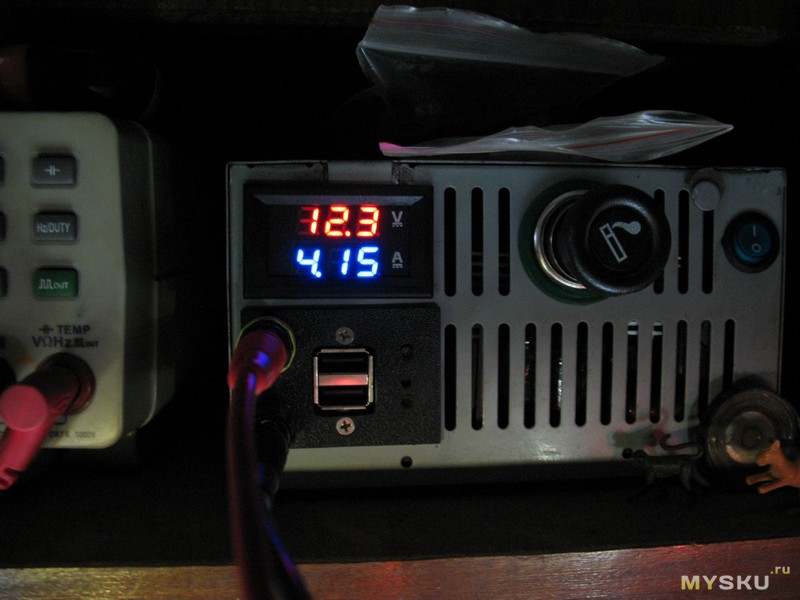

И всё б ничего, если б не потребляемый электромагнитом ток:

При том что усилия там прямо скажем смехотворные.

Короче, своё любопытство о конструкции замков я удовлетворил полностью, но вот рекомендовать его к покупке пожалуй не стану.

Почему? Ну во-первых размеры. Во-вторых громадный потребляемый ток. В-третьих внешний вид «на любителя», ну и в-четвертых — судя по следам коррозии внутри корпус сделан из покрытого железа, а значит скорее всего довольно скоро поржавеет еще сильнее. Впрочем, никто и не обещал что он для наружного применения.

То есть в квартиру его не особо-то и поставишь чисто из эстетических соображений, на ворота — рискуем нарваться на ржавчину через полгода, остаются всякие технические помещения. Хотя в целом сделан достаточно так добротно и создаёт впечатление надёжности.

mysku.ru

описание и принцип работы. Преимущества его использования.

Сочетание надежности и  секретности — принцип электромеханического замка. Такими свойствами обладают не все модели замочных механизмов, особенно если речь идет о механических — классических вариантах со слабой взломоустойчивостью. Двери с электромеханическим замком изначально применялись в офисных или складских помещениях, банковских системах, постепенно проникая в жилые дома и квартиры.

Пример модели

Что представляет собой такой замок

Электромеханический замок на двери – это запирающее устройство с механическим ригелем, открытие которого производится с помощью электропитания или с применением специального ключа.

Электромагнитный замок открывается с помощью кода, пульта, ключа или магнитной карты.

Комплект электромеханического запорного устройства состоит из замка, блока управления, источника питания и дополнительных устройств для управления.

Комплект электрического замка

Принцип работы

Принцип работы электромеханического замка заключается в подаче электричества на электронный блок, в результате чего сигнал убирает блокировку фиксатора, автоматически отодвигая запоры.

При работе механизма чисто в автоматическом режиме при использовании кнопки или другого приспособления, подающего сигнал, необходимо своевременно потянуть за дверь. При промедлении дверь снова блокируется.

Изнутри помещения или двора открытие замка производится при помощи карты, домофона или специальной кнопки, установленной на панели механизма.

Кодовый замок открывается в том случае, когда комбинация в приемнике  совпадает с кодом носителя.

Важно! При отсутствии электроэнергии открыть или закрыть дверь можно только при помощи ключа.

Виды электромеханических замков

Электромеханические дверные замки классифицируются по таким признакам:

Cпособу установки:

• Замок врезной электромеханический дверной с ручкой устанавливается внутрь конструкции.

Врезной замок

• Накладной. Электромеханический накладной замок на дверь монтируется поверх полотна и коробки с внутренней стороны.

Накладной электрический замок

По количеству ригелей:

Стандартный замок оснащен одним или двумя запирающими механизмами с хорошей степенью защиты. Продвинутые модели замочных механизмов оснащены тремя и более защитными механизмами. Преимущества моделей, независимо от количества запорных устройств, позволяет использовать не все сразу, а в зависимости от цели использования двери.В дневное время достаточно одного запорного фиксатора, а в ночное можно применить все.

По принципу действия:

• Нормально закрытый тип, при использовании которого в случае отключения напряжения дверь остается закрытой и открытие выполняется только при помощи специального ключа. Такой тип используется на дверях в жилое помещение.
• Нормально открытый тип подразумевает, что замок при выключении напряжения остается открытым. Данный тип ограничен в использовании и устанавливается в местах большого количества людей, где при отключении электроэнергии дверь должна быть открытой. К таким местам относятся вход в подъезд многоэтажного дома, больницы, школы и другие общественные учреждения.

По конструкции:

• Моторные. Представляют собой замок электромеханический на дверь, который в закрытом состоянии имеет зафиксированный электродвигателем ригель механизма. Открытие такого механизма производится с задержкой, которую в некоторых моделях регулируют. Ригельный электромеханический дверной замок имеет систему с многоточечными запорами, где каждый из них оснащен отдельным электродвигателем, позволяющие регулировать работу замка.
• Электроблокирующие. Замки имеют защелку с тугой пружиной, препятствующая открыванию двери. При подаче электроэнергии на блок питания фиксатор сбрасывается и ригель автоматически уходит внутрь замочного механизма. Если используется ключ, защелка уходит при помощи поворотной ручки. Для обеспечения износоустойчивости ригеля, в условиях постоянного воздействия упругой пружины, он изготавливается с твердосплавными накладками.
• Соленоидные. Ригели этого вида замка фиксируются соленоидом при наличии напряжения. Отличаются соленоидные замки своей долговечностью и быстрой реакцией на полученный сигнал. Большинство моделей оборудованы внутренней ручкой, которая постоянно подключена к механизму, позволяя свободно выходить из помещения. Подходят для всех типов дверей, особенно в местах с большой проходимостью.

Замок в разрезе

Преимущества и недостатки

К преимуществам этих устройств относятся:

• Электрозамок на дверь прост и удобен в использовании.
• Сочетание механики и электрики создают дополнительный уровень безопасности.
• При поломке механизма ремонт электромеханического замка производится легко. Рекомендуется вызывать для этого специальные службы.
• Некоторые модели электрических замков считаются безопасными из-за технических характеристик. Вскрывая замок, потенциальный злоумышленник не может узнать, где находится запорный механизм и какой его тип.
• Скрытое расположение замочного устройства имеет преимущество в плане привлекательного внешнего вида. При установке не портится внешняя часть полотна, так как нет необходимости в просверливании отверстия под замочную скважину. Входная дверь сохраняет гладкую и красивую поверхность.
• Механизм таких замков намного прочнее и надежнее обычных замочных устройств и по сроку эксплуатации больше в три раза.
• Устройство и механизм электрических замков позволяет устанавливать их на любые дверные конструкции.
• Дистанционное управление замочным механизмом позволяет использовать в местах с повышенной проходимостью людей, что удобно и практично. Дистанционное управление позволяет открывать двери на расстоянии.
• В числе разновидностей моделей электрических замочных устройств есть такие, которые при открытии не создают шум. Особенно это важно при наличии маленьких детей или людей, которых раздражает стук металлических конструкций.

Замок с повышенной защитой

Наряду с преимуществами существуют и недостатки таких запорных механизмов. Хоть их и немного, но для некоторых они могут оказаться решающими при выборе той или иной модели замка.

• Врезной электромеханический дверной замок имеет высокую стоимость. Кроме того, что стоимость на сам механизм гораздо выше механического замка, есть еще и затраты на подключение к электрическим коммуникациям для стабильной работы. Финансовые затраты распределяются и на обслуживание такого замка. Подсчитав все, становится ясно, что наряду с преимуществами электромеханический замок является дорогим удовольствием.
• Установка такого замка не такая уж и простая, поэтому для уверенности и надежности рекомендуется обратиться за помощью к специалистам, что тоже повлечет за собой кое-какие расходы.
• У многих моделей электрического замочного устройства механизм устроен так, что запорный ригель выглядывает из торца дверного полотна, из-за чего может возникнуть ситуация с цеплянием за него одежды проходящего человека. Но таким недостатком обладают не все модели, поэтому необходимо обратить внимание на этот нюанс.

Что нужно учитывать при выборе электромеханического замка

Перед тем как приступать к выбору той или иной модели запорного устройства, необходимо определиться с факторами и нюансами, влияющими на качество работы:

• Какой тип двери установлен в помещении и как она открывается. При открытии двери внутрь или наружу необходима своя модель замка. Но при желании можно найти универсальную, которая подходит для любой двери и при любом способе открытия.
• Следующий фактор при выборе — насколько интенсивно планируется работать. Установка электрозамка не лучшего качества на дверь общественных учреждений, где высока проходимость, приведет к тому что он будет плохо работать или вовсе выйдет из строя.
• Нужно не забывать о дополнительных приспособлениях, облегчающих пользование таким механизмом и возможностью подключения. К ним относится электрический таймер, домофон и другие устройства.
• Для правильного выбора модели учитывают и тип помещения, требования безопасности, предъявляемые к нему. Так, для бункера элеватора лучше использовать замок из композитных материалов, без металлических частей.
• Условия эксплуатации замков влияют при выборе. Так как некоторые комплекты рассчитаны на эксплуатацию в теплых помещениях, на холоде они выходят из строя.
• В зависимости от места использования замочного устройства производится выбор согласно режиму открывания. Так как есть модели замков, которые при отключении напряжения автоматически открываются, из-за чего охраняемое помещение остается незащищенным. Либо, наоборот, отключив электроэнергию в общественном учреждении, произойдет автоматическое блокирование, для снятия которого необходимо воспользоваться ключом.

Невидимый замок

Важно! Только определившись с нюансами и ориентируясь на финансовые возможности, выбирают тот или иной комплект.

Подводя итог, можно сказать, что электромеханический замок удобен в эксплуатации, обладает надежной защитой и имеет большой срок службы. Существует множество моделей таких замочных устройств с электрическим механизмом, которые классифицируются по разным признакам и при выборе необходимо это учитывать.

Вконтакте

Facebook

Twitter

Google+

Проголосовали более 0 раз, средняя оценка

mezhdveri.ru

Электрозамки на входные и межкомнатные двери — электромагнитный, электромеханический и магнитный варианты исполнения



ЭЛЕКТРОМАГНИТНЫЕ - ЭЛЕКТРОМЕХАНИЧЕСКИЕ - НА МЕЖКОМНАТНУЮ ДВЕРЬ

Электрозамки для входных дверей выполняют функции запорных устройств, управляемых посредством подачи или снятия напряжения на их исполнительные элементы.

Довольно часто эти изделия используются в сочетании с аппаратурой видеонаблюдения, контроллерами, кодовыми устройствами и прочими средствами безопасности. Вместе они образуют системы контроля и управления доступом в помещение или на территорию.

Электрозамки могут иметь различия по принципу действия, внешнему виду и способу установки, но все они имеют одно назначение – предотвратить проникновение посторонних лиц.

Общие сведения о замках, работающих от электричества.

Замки, приводимые в действие электрическим током, работают по одной из двух схем:

• первый вариант – возможность открытия двери появляется при обесточивании;
• второй вариант – дверь отворяется при подаче напряжения.

В обоих случаях, во избежание несчастных случаев, связанных с поражением электротоком, используется напряжение не выше 12 Вольт либо 24 Вольта. Этого вполне хватает для выполнения устройством своих функций.

По принципу действия, электрозамок на входную дверь может быть следующего типа:

Электромагнитный или активный магнитный замок на входную дверь работает за счет взаимного притяжения двух элементов конструкции под воздействием магнитного поля. Одна из частей закрепляется на створке двери, вторая – на дверной коробке. Притягиваясь, они создают неразрывное соединение, которое нарушается только при отключении питания.

Электромеханические замки предусматривают в своей конструкции помимо электротехнических схем, наличие узлов механики, что обеспечивает работу изделия, как от действия тока, так и вручную, с помощью ключа.

Каждый из перечисленных вариантов наделен достоинствами и недостатками, поэтому все они нуждаются в более подробном рассмотрении. Как отдельный вид, выступает кодовый замок на входную дверь, который может иметь чисто механическую конструкцию.

ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК НА ДВЕРЬ

Данный тип запорных устройств имеет простую конструкцию и довольно прост в установке. Благодаря этой особенности, они получили широкое распространение и часто используются в системах «умного дома».

Электромагнитный замок на входную дверь состоит из трех основных частей:

• электромагнит, представляющий собой сердечник с обмоткой, устанавливаемый на лутке входной двери;
• ответная панель (якорь) - металлическая пластина, закрепляющаяся на самой двери;
• контроллер, служащий для управления замком, размещаемый в удобном для пользователя месте.

Такие замки бывают двух типов: отрывные и работающие на сдвиг. Об отличии между ними не трудно догадаться по названию. Принцип работы основан на действии магнитного поля, создаваемого электромагнитом при подаче на него питания в виде постоянного напряжения 12 или 24 Вольт.

Магнит притягивает к себе якорь, обеспечивая мощное сцепление, с силой удержания, достигающей несколько сотен килограмм. При разрыве электрической цепи, замок открывается. Управление подачей электричества на устройство осуществляется с помощью контроллера и может осуществляться нажатием кнопки, использованием магнитного ключа, карточки или дистанционно. Это значительно расширяет сферы применения таких конструкций.

Преимущества и недостатки электромагнитных замков.

Основным преимуществом рассматриваемого изделия, является возможность использования на самых разных объектах, от входных дверей жилых помещений и офисов, до режимных проходных промышленных предприятий. Помимо этого, каждое запирающее устройство, действующее за счет электромагнитного поля, отличается следующими достоинствами:

• простота конструкции и монтажа, допускающая установку своими руками;
• широкий диапазон допустимых температур окружающей среды (-20°С-+50°С) и устойчивость к осадкам, позволяющая эксплуатацию внутри и снаружи зданий;
• длительный рабочий ресурс, обусловленный отсутствием подвижных и мелких хрупких деталей;
• устойчивость к взлому.

Кроме того, активный магнитный замок на дверь обладает дополнительным плюсом - доступность цены, что немаловажно в век тотальной экономии.

Но, наряду с положительными качествами, электромагнитные изделия имеют один серьезный негативный момент – в случае общего отключения электроэнергии, входная дверь остается открытой. Указанный недостаток исключает использование электромагнитных запирающих устройств на объектах с особыми требованиями безопасности.

На обычных дверях данная проблема находит решение через подключение дополнительного независимого источника питания, как это делается в системах «умного дома». Могут использоваться блоки бесперебойного питания или различные аккумуляторы.

В начало

ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАМОК ДЛЯ ВХОДНОЙ ДВЕРИ

Данный тип замков не имеет недостатка, как у его аналога с электромагнитным принципом работы. В случае отключения электроэнергии, пользователь всегда сможет воспользоваться механической частью замка с помощью ключа. По способу установки, электромеханический замок на входную дверь может быть врезным или накладным.

По внешнему виду эти запорные устройства схожи с обычными замками, но в корне отличаются по своему конструкционному исполнению.

Исполнительным органом замков является ригель, который приводится в движение либо обычным механическим ключом, либо электромеханическим устройством, через контроллер. Это позволяет производить открывание-закрывание двери дистанционно. Различают несколько видов электромеханических изделий по способу запирания двери:

• электро блокировочный;
• соленоидный;
• моторный.

Работа замка с электро блокировкой происходит за счет сложной системы рычагов, пружин и защелки, приводимой в действие соленоидом. Положение защелки – нормально закрытое. Срабатывание механизма происходит следующим образом:

• при закрытии двери, защелка входит в паз ответной планки и удерживается в нем пружиной, которая блокируется фиксатором;
• при подаче напряжения, соленоид притягивает к себе якорь, спускает фиксатор и втягивает защелку внутрь, позволяя открыть дверь;
• после открытия и отключения питания, защелка выдвигается наружу, занимая рабочую позицию.

Обычно такие замки с электро блокировкой дополняются ключевым механизмом секретности, который открывается как ключом, так и подачей напряжения.

Электромеханический замок на входную дверь соленоидного типа обладают более простой конструкцией. Их ригель является продолжением сердечника соленоида и втягивается в корпус замка под действием электродвижущей силы, возникающей при подаче питания. Также они открываются с помощью механического ключа.

Моторные замки предусматривают в своей конструкции наличие электродвигателя малых размеров, который приводит в действие ригель.

Преимущества и недостатки электромеханических замков.

Данный вид изделий для входных систем имеет целый ряд недостатков, но большинство их относятся к комфорту использования, чем к работоспособности конструкции:

• при открывании створки двери, ригель торчит из нее, представляя угрозу по части зацепа и порыва одежды или иного имущества;
• для установки замка на дверь и его настройки необходимы специальные навыки, либо помощь специалиста;
• высокая стоимость по сравнению с механическими аналогами;
• медленное срабатывание ригеля у моторных моделей.

Указанные моменты способны «бросить тень» на электромеханические замки, но их преимущества могут с лихвой перекрыть любые недостатки. Главным из них является возможность использования запорного устройства даже при отсутствии электроэнергии.

Далее список дополнят следующие достоинства:

• возможность дистанционного управления входом-выходом;
• механическая часть изделий обладает дополнительной секретностью цилиндров;
• привычный внешний вид, не привлекающий излишнего внимания;
• наличие блокировки от несанкционированного открытия снаружи.

Многие электромеханические замки имеют по два-три ригеля, что увеличивает стойкость к взлому и безопасность помещения, на двери которого они установлены.

В начало

МАГНИТНЫЙ ЗАМОК ДЛЯ МЕЖКОМНАТНОЙ ДВЕРИ

Данный вид запорных устройств не обладает качествами, которые присущи электромеханическим аналогам для входных дверей. Но они также надежны и функциональны. Магнитный замок на межкомнатную дверь бывает двух видов:

• активного действия;
• пассивный.

Модели пассивного типа работают за счет подвижного магнитного ригеля. Он втягивается внутрь корпуса под действием дверной ручки. Ответная часть, закрепляемая на дверной коробке, имеет металлическое основание. Когда дверь закрывается, ригель притягивается к металлу и входит в углубление на коробке. Для открытия двери, нужно повернуть ручку и вернуть исполнительный элемент в исходное положение.

Активные устройства действуют по принципу электромагнитных замков и для работоспособности должны постоянно находиться под напряжением. Открывание производится нажатием кнопки на двери либо дистанционно. Такая конструкция может показаться неудобной, но она довольно эффективна:

• с точки зрения пожарной безопасности – при отключении электроэнергии, все двери становятся открытыми;
• по части защиты – покидая помещение, двери блокируются через контроллер и становятся непреодолимым препятствием для злоумышленников;
• по линии комфорта – замки не имеют выступающих частей, за которые можно зацепиться.

Главным достоинством магнитных замков для межкомнатных дверей является их надежность долговечность.

В заключение стоит отметить, что электрозамки для входных дверей, завоевывают все большую популярность благодаря своей практичности. Каждому человеку хочется максимально обезопасить свое имение, а данная категория запорных устройств доказала свою надежность и функциональность.

В начало

  *  *  *

© 2014-2018 г.г. Все права защищены.Материалы сайта имеют исключительно ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

video-praktik.ru

Электромеханический замок для калитки: выбор оптимального варианта

Содержание страницы

Электромеханические замки отличаются от обычных механических запорных устройств наличием электрического механизма, осуществляющего открывание запирающего элемента и автоматическую блокировку дверей после ее закрытия.

Комплект накладного электромеханического замка марки HiQ Lock-014

Принцип действия: после закрытия двери ригель входит в запорную вкладку под воздействием пружины, магнита или электродвигателя (зависит от модели), а возвращается обратно после подачи на фиксатор напряжения. В комплект входит ключ для отмыкания дверей при отсутствии электричества.

Проверка электромеханического замка на работоспособность перед монтажом

Перед покупкой конкретной модели важно правильно выбрать замок для уличной калитки. Следует заранее подумать какими именно функциями он должен обладать, и на какой поверхности будет установлен. Ведь отличает разные виды замков не только цена, но и особенности монтажа и эксплуатации.

Преимущество: при отсутствии электричества — дверь калитки будет закрыта.

Электромеханические замки для калиток фирмы CISA Итальянского производства – это лучшее решение для любого вида дверей и эксплуатационных условий.

Виды

Электромеханические замки классифицируются:

I. По конструкции:

1. Врезные.
2. Накладные.

Классификация по конструкции

II. По типу механизма (принципу действия):

1. Электроблокирующие.
2. Моторные.
3. Соленоидные.
4. Электрозащелки.

III. По способу управления.

IV. По напряжению питания.

Для алюминиевых дверей

V. По типу расположения петель:

1. Правосторонние.
2. Левосторонние.

VI. По типу дверного полотна:

1. Для пластиковых и алюминиевых дверей.
2. Для профильных дверей.
3. Для металлических дверей.
4. Для уличных калиток.

Врезные замки устанавливаются на уличные и входные двери. Некоторые модели оборудованы трехточечным запиранием (имеют дополнительный ригель – вертикальный засов). Врезные замки CISA серии 12011 и 16215 отлично подойдут для офисных и домашних дверей, т.к. рассчитаны на частое использование (срок эксплуатации до 10 лет).

Общие характеристики врезных замков CISA: питание – 12 В, сила тока – 3,1 А, сопротивление DC – 3 Ом, изоляция – класса F. Цена от 3950 р. до 4350 р.

Накладные замки имеют с наружной стороны цилиндр, а с внутренней – механический элемент, обеспечивающие возможность открыть дверь при отсутствии или внезапном отключении электричества. Накладные замки CISA серии 11610 и 11630 обладают высокой степенью защиты и устойчивы к резким перепадам температур и обильным осадкам.

Модель можно выбрать под материал двери и сторону расположения петель. Общие характеристики замков CISA: сопротивление DC – 3 Ом, потребляемая мощность – 15 Вт. Цена от 4250 р. до 4450 р.

Серия накладных электромеханических замков CISA 11630

Электроблокирующие замки оснащены мощными пружинами, запирающими механизм. Ригели таких замков укомплектованы твердосплавной насадкой для уменьшения износа. Открывается дверь магнитной картой или ключом. В закрытом состоянии створка замка фиксируется защелкой. Под воздействием напряжения (подается домофоном или магнитным ключом) защелка заскакивает назад в корпус из-за сброса фиксатора пружины.

Моторные замки еще называют ригельными. Они оснащены электродвигателем мощностью 24V. Пока дверь закрыта, двигатель давит на защелку, поэтому отжать ригель не представляется возможным. Некоторые модели имеют два режима работы: запирать только одну защелку или несколько ответных планок. Отличаются эти замки задержкой открывания. При этом продолжительность задержки может выбирать пользователь на свое усмотрение.

Внутренности соленоидного электромагнитного замка

Соленоидные замки перемещают ригель с помощью электромагнитного поля, но при отсутствии напряжения в сети замок будет открываться автоматически (в соответствии с правилами пожарной безопасности). Поэтому следует предусмотреть запасной вариант.

Электрозащелки идеально подходят для установки в легкие и тонкие двери

Замок с электрозащелкой – это практически самый идеальный электромеханический замок для калитки. Он устанавливается на любой тип дверей и ворот. Разблокировка и блокировка фиксатора совершается при подаче соответствующей команды. Это позволяет оставлять замок разблокированным длительное время. При этом открывается он поворотом ручки.

Беспроводной врезной замок с автономным питанием и дистанционным открыванием калитки

Существуют беспроводные электромеханические замки на автономном питании (батарейках). Установка таких замков рекомендована в местах, где прокладка электропроводки невозможна или крайне затруднительна. В среднем, батареек хватает на год, а по истечении срока открыть замок можно будет с помощью обычного ключа.

Врезной беспроводной электромеханический замок CISA-Nimeo – идеальный вариант для офисов и жилых помещений. Он оснащен ручками, что позволяет использовать его в качестве обычного замка. Открыть CISA-Nimeo можно картой, кодом, пультом или механическим ключом. Питание от 4 батареек АА 6V, которых хватает на 8 месяцев. Цена – 19000 р.

Достоинства и недостатки

Достоинства:

• долговечность;
• можно комбинировать с другими охранными системами;
• надежность.

Недостатки:

• ригель открытой двери выступает наружу и может нанести травму или повредить одежду;
• необходимость прикладывания множества усилий для разблокировки защелки;
• при воздействии низких температур или высокой влажности, возникают перебои в работе. Поэтому замок лучше оснастить защитным козырьком;
• необходимо подключить устройство к электросети и обеспечить постоянство напряжения.

Цена электромеханических замков относится как к достоинствам, так и недостаткам. Зависит это от финансового состояния покупателя. Хотя некоторые модели обладают вполне бюджетной ценой. Например, врезной уличный замок CISA модели 16215 (цена всего 3950 р.)

Подключение к домофону

Обычно электромеханический замок подключается к домофону двухжильным проводом, по которому протекает электрический ток для удержания или открытия замка (в зависимости от типа).

Рабочее напряжение замка должно соответствовать управляющему напряжению домофона, в основном это 12 или 24 V. Некоторые модели позволяют выбирать рабочее напряжение путем перестановки специальной перемычки в корпусе замка.

Электромагнитные замки, удерживающие дверь в закрытом состоянии лишь при наличии тока в обмотке, потребляют сравнительно большие токи. Соленоидные замки при открытии также потребляют довольно большой ток. Поэтому при подключении замка к домофону необходимо убедиться не только в том, что напряжение питания замка совпадает с управляющим напряжением домофона, но и в том, что домофон способен выдать ток, необходимый для управления замком.

Схема коммутации с видеодомофоном

В ситуации, когда домофон неспособен сам управлять замком, может помочь внешнее реле и дополнительный блок питания. Напряжение срабатывания реле должно соответствовать тому напряжению, которое выдает домофон, а параметры блока питания должны подходить к электронному замку. Таким образом, домофон будет управлять реле, а оно в свою очередь будет коммутировать подключение замка с дополнительным блоком питания.

arze.ru

Электромеханический замок на дверь – устройство, виды, принцип действия и монтаж

Устанавливаемые на входную дверь различные модели механических замков не дают полной гарантии от несанкционированного доступа. Многие производители в стремлении улучшить функциональность своей продукции пошли по пути соединения механической части запорного устройства с электрическими и даже электронными составляющими. Такие дверные замки позволяют повысить защищенность помещений, а также предоставляют возможность управления их работой дистанционно. Несмотря на довольно значительную стоимость, электромеханические замки завоевывают все большую популярность в быту, так как обеспечивают более высокий уровень защиты частных домовладений, квартир и подъездов многоэтажных зданий.

Особенности устройства и принцип действия

Внешне электромеханический замок мало чем отличается от традиционных механических запорных устройств, повсеместно применяющихся при установке на дверь. Его главной отличительной особенностью является использование в конструкции электропривода для запирающего элемента. В зависимости от типа исполнительного устройства, замки можно классифицировать на:

• соленоидные;
• моторные.

Соленоидный электромеханический замок отличается простотой конструкции, основным элементом которой является электромагнит. Его сердечник, жестко связанный с запирающим ригелем, способен перемещаться под воздействием электромагнитного поля, наводимого в катушке соленоида при подаче на его обмотку электрического напряжения. Таким образом обеспечивается открывание замка. Основным недостатком устройства считается довольно большой пусковой ток, составляющий порядка 2-3 ампер.

В моторных замках для дверей в качестве привода для запирающего элемента используют небольшой электрический двигатель постоянного тока. С его помощью производится принудительное управление ригелем, который ввиду оказываемого на него довольно большого усилия практически невозможно вернуть в исходное положение без подачи на устройство управляющего сигнала. Такая особенность электромеханических замков моторного типа обеспечивает наиболее надежную защиту от взлома.

К недостаткам можно отнести длительное время открывания после подачи электроимпульса и высокую стоимость изделия, в результате чего устройство довольно редко применяют в бытовых условиях.

Наличие электропривода, являющегося неотъемлемой частью конструкции электромеханических замков, позволяет осуществлять управление запорным механизмом различными способами при помощи дополнительных электронных прспособлений:

• кодовых пультов;
• пластиковых карт;
• магнитных ключей;
• дистанционно – с помощью брелка.

Кроме того, электромеханические замки вполне могут открываться и привычными для всех ключами. Совмещение в одном корпусе механической и электрической части позволяет использовать в конструкции традиционный секрет механического запора – цилиндрового или сувальдного типа.

Основные виды электромеханических замков

Являясь привлекательной альтернативой обычным запорным механизмам, электромеханические замки получили широкое распространение среди разных категорий потребителей. Еще совсем недавно основная доля их применения приходилась на работу в составе СКУД (системы контроля и управления доступом) госучреждений, промышленных предприятий, банковских и торговых центров. Изготовители электромеханических замков адаптировали подобные устройства для нужд бытовых потребителей и использования их для жилых строений. В зависимости от способа установки на дверь, замковые системы бывают:

• накладными – размещаются с внутренней стороны помещения;
• врезными – располагаются непосредственно в дверном полотне.

Современные электромеханические замки накладного типа внешне не имеют отличий от своих механических аналогов, что позволяет производить их установку на двери из любых материалов, открывающихся как наружу, так и внутрь охраняемых помещений. Универсальные модели накладных замков в своей конструкции имеют специальную кнопку на корпусе, предназначенную для его открывания изнутри. Механическая личинка цилиндрового типа с наружной стороны предоставляет возможность открытия дверного замка традиционным ключом в случае отключения электропитания.

Врезные дверные замки, оснащенные электромеханическим приводом, могут иметь более сложную конструкцию. Ряд моделей оснащается дополнительными запорами, которые управляются механически от обычного дверного ключа, а дорогие модификации комплектуются вспомогательными электроприводами для вертикальных запорных ригелей. Таким образом обеспечивается более надежное, так называемое «трехточечное», запирание двери.

Установка электромеханического замка

Так как накладные или врезные электромеханические запорные устройства по своим габаритным размерам практически не отличаются от своих механических аналогов, порядок работ по их установке полностью повторяет процесс монтажа обычного замка на дверь. Однако его подключение к электропитанию требует определенных профессиональных навыков.

Не устанавливайте электромеханические замки самостоятельно, такую работу лучше доверить специалистам!

Нарушение последовательности электрических соединений в схеме, как правило, приводит к неправильной работе устройства, а возможное нарушение изоляции токопроводящих кабелей в процессе эксплуатации может обернуться критической поломкой электрической части замка, не подлежащей дальнейшему ремонту. Типовая схема подключения может быть представлена следующим образом.

Для надежного замыкания ригеля электромеханического замка и автоматического закрытия дверей рекомендуется устанавливать, также, различные типы дверных доводчиков. Они помогут предотвратить риски от несанкционированного проникновения в случаях неполного закрывания дверей по неосмотрительности.

Преимущества и недостатки

Применение электромеханических запорных устройств, прежде всего, повышает уровень комфорта пользования помещением. Несмотря на некоторые конструктивные различия, данный тип замков имеет ряд общих положительных качеств, среди которых особо следует выделить:

• возможность организации контроля доступа при помощи видеодомофонов или переговорных устройств;
• дистанционное управление;
• вероятность дополнительного оснащения замков различными электронными идентифицирующими устройствами;
• повышенную надежность, препятствующую быстрому взлому;
• монтаж на двери из различных материалов.

Кроме того, установка электромеханических запорных механизмов позволяет интегрировать устройство в общую систему охраны здания, причем не только на этапе первичного монтажа, но и в будущем.

Тем не менее, электромеханические замки имеют ряд недостатков. Главными из них являются:

• необходимость обеспечения бесперебойного электропитания;
• возможность отказов электромеханической части при пониженных температурах окружающей среды или повышенном влажностном режиме;
• довольно частая поломка замка в результате постоянных динамических воздействий на выступающий ригель в момент закрытия дверного полотна.

Здесь же следует отметить, что дверные доводчики, которые могут совместно использоваться в общей конструкции, должны обладать усилием, соизмеримым с развиваемым моментом возвратной пружины ригеля, чтобы вернуть его в исходное положение при закрывании дверей.

Но отпугивают потенциальных потребителей не только вышеизложенные недостатки. Ограничивает широкое использование электромеханических замков, прежде всего, стоимость, которая подразумевает не только цену самого изделия. Для стабильной работы устройств требуется их регулярное обслуживание, которое иной раз обходится дороже самого замка. Сюда же следует приплюсовать и стоимость монтажа, и прокладку электрических коммуникаций. Тем не менее, функциональные возможности механизмов данного типа способствуют все большей их популярности среди рядовых потребителей.

semidelov.ru

Выбираем уличный электромеханический замок на калитку

Вы находитесь здесь:   Главная страница » Системы охраны и контроля доступа » Замки и двери



Электромеханический замок, установленный на вашей калитке в заборе, способен обеспечить безопасность дома и комфорт его хозяев. Такой «охранник» не впустит на участок посторонних и позволит отрывать ворота дистанционно, не выходя на улицу.Разберем нюансы выбора, установки, подключения и последующей эксплуатации уличных электромеханических замков подробнее.

Принцип работы электромеханического замка

Принцип работы замков прост. Закрывается замок благодаря задвижке, входящей в удерживающий ее паз. Под воздействием напряжения, поступающего к контактам, фиксатор пружины сбрасывается, и замок открывается. Изнутри его можно открывать нажатием на специально вмонтированную кнопку, либо при помощи электронного ключа или карты. Находясь в доме открыть запертые таким замком ворота позволит беспроводной брелок или пульт домофона.

Разновидности электрозамков

Электромеханические замки отличаются по конструкции и принципу действия.Замки бывают с:

• электрической защелкой;
• мотором;
• электрической блокировкой;
• соленоидом.

Замок с электрической защелкой позволяет открыть калитку поворотом ручки за счет поступающего напряжения, снимающего блокировку с фиксатора. Если на воротах установлен такой замок, их можно оставлять открытыми.

Моторные замки работают от небольшого электрического двигателя, поэтому калитка будет открываться с небольшой задержкой. В таких моделях при закрытии на защелку действует сила давления, за счет этого отжать ригель будет крайне сложно. Некоторые модели позволяют установить определенное число ригелей. Например, днем замок может закрываться на одну защелку, а ночью – на все.

Замки с электрической блокировкой открываются за счет подачи напряжения, благодаря которому сбрасывается фиксатор пружины и защелка оказывается внутри устройства. Когда защелка входит в паз, замок закрывается.

Соленоидные замки работают за счет сдвижения ригеля от воздействия на него магнитного поля, возбуждаемого специальной катушкой — соленоидом. На эту катушку подается электрическое напряжение и возникает магнитное поле.

Вы должны понимать, что функция контроля доступа на территорию за счет установки такого запора практически сводится к нулю, если он установлен на легкой калитке из деревянного штакетника. Чаще всего на замке имеется кнопка открывания и злоумышленнику довольно просто до нее добраться и открыть устройство.

Разновидности по типам монтажа

Электромеханические замки бывают двух видов конструкций:

• врезные – могут быть оснащены системой трехточечного запирания с вертикальными ригельными засовами и соединяться с домофоном;
• накладные – с наружной стороны имеют цилиндр, а внутри – механический элемент, поэтому открываются даже при отсутствии электроэнергии.

Как выбрать уличный электромеханический замок

При выборе замка необходимо учесть:

• как отрывается калитка: вправо или влево, внутрь или наружу;
• мощность замка;
• удерживающую силу модели – чем она больше, тем замок надежнее и дороже;
• состояние устройства в случае отключения электроэнергии, т. е. закрытым или открытым останется замок;
• наличие или отсутствие замочной скважины – замки без скважины более надежны.

Для того, чтобы вам легче было определиться с комплектацией замка в конкретном случае, предлагаем посмотреть короткое видео.

Последовательность монтажа

Для установки замка можно прибегнуть к услугам специалиста или установить его самостоятельно, следуя инструкции.Замок устанавливается следующим образом:

1. Замок совместить с калиткой и зафиксировать между ними и планкой небольшой зазор (лучше всего в 5 мм).
2. Отметить, где будут находиться крепления.
3. Перфоратором просверлить отверстия в соответствующих местах.
4. Закрепить замок на калитке болтами или шурупами.
5. Коронкой сделать отверстие для цилиндра.
6. На полотне при открытой крышке закрепить основную часть, на раме калитки – ответную.
7. Проверить, работает ли замок, нет ли заеданий.
8. Зачистить провода и подключить их к клеммам в замке.
9. Подать напряжение.
10. Еще раз проверить работу замка.
11. Если замок функционирует исправно – закрыть крышку.

Так как при установке электромеханического замка требуется подключение к электричеству, причем электропроводка чаще всего выполняется в трубах под землей, питающий кабель устройства должен быть защищен аппаратом УЗО или дифференциальным автоматом.

Обзор популярных моделей

При выборе электромеханического замка обратите внимание на замки марки Cisa. Это итальянские замки отличного качества и по доступным ценам.Наибольшей популярностью среди врезных замков пользуются модели:

• Замок Cisa 15.535 – модель с 4 круглыми ригелями 40 мм, ключевым отверстием с удалением на 65 мм и межосевым расстоянием 85 мм; вверху имеет реверсивную защелку и крепления для вертикальных тяг; в замок можно вмонтировать европейский цилиндрический механизм и ручки; для работы замка требуется электричество 12 В.
• Замок Cisa 17.535 – ключевое отверстие в модели удалено на 64 мм, межосевое расстояние составляет 85 мм; сверху замок оснащен реверсивной защелкой и креплениями для вертикальных тяг.
• Модель Cisa 12.011.60 – замок, который открывается как автоматически, так и ключом; расстояние между серединой цилиндра и планкой – 60 мм; может устанавливаться на любую сторону, работает от 12-15 В.

В линейке накладных замков Cisa самыми популярными являются модели:

• 11.610.1 – замок на правую сторону и внутреннего открытия;
• 11.610.2 – модель на левую сторону и внутреннего открытия;
• 11.610.3 – замок на правую сторону и наружного открытия;
• 11.610.4 – модель на левую сторону и наружного открытия;
• модельный ряд 11.630.

Выводы

Электромеханические замки при простоте использования обладают высокой надежностью, долговечностью и возможностью использовать их в различных ситуациях и в комплекте с домофоном.

Замок открывается и закрывается автоматически, потребляет минимум электроэнергии, а при ее отсутствии открывается ключом.

Во двор дома, калитка которого заперта на такой замок, не смогут проникнуть посторонние, а хозяевам не придется выходить на улицу, чтобы отрыть ворота гостям.

Замок можно подобрать определенной мощности в соответствии с параметрами и размерами калитки.

keysafety.ru

Обзор электромеханических замков на входную дверь

На дверь владельцы квартир предпочитают устанавливать механические замки средней ценовой категории. Они не способны на все 100 % обеспечить безопасность человека и его имущества. Большинство компаний пытаются усовершенствовать свою продукцию, создать максимально качественный товар. Поэтому на рынке давно появились запорные изделия электрического типа и с электронными деталями. Даже с тем, что их стоимость достаточно большая, в быту такие варианты успели завоевать популярность. Чаще всего их устанавливают именно на многоэтажные дома: в подъездах и квартирах.

Особенности устройства и принцип действия

Если говорить о «внешности» накладного электромеханического замка, то она практически ничем не отличается от стандартных вариантов, которые известны несколько столетий. Основное отличие – использование электропривода в составе замочного изделия.

Если говорить о классификации, то устройство делится на два типа по применению различных исполнительных деталей: соленоидные и моторные.

Первый тип имеет специальный электромагнит, который отличается простейшей конструкцией. Сердечник связан с ригелем, осуществляющим функцию запирания. Он может менять свое расположение благодаря возникновению электромагнитного поля, которое появляется в катушке. Это происходит после подачи напряжения. Такая конструкция обеспечивает открытие замка без каких-либо усилий. Но она имеет свои недостатки. Устройство работает с большим током: 3 Ампер.

Электромеханический замок на входную дверь устанавливают достаточно часто.

Внутреннее устройство замка

Все моторные замки имеют привод. Его роль выполняет двигатель постоянного тока. Именно он обеспечивает управление ригелем без каких-либо сбоев. При этом вернуть последний в исходное положение без сигнала практически нереально. Даже при оказании огромного давления такое исключено. Именно такой особенностью славятся электромеханические замки. Это и защищает человека от взлома и проникновения. Отлично также подойдет такой электромеханический замок для калитки.

Среди недостатков устройств следует заметить слишком большую цену и небольшой промежуток времени, которые нужен для того, чтобы импульс «подействовал» и дверь отворилась. Поэтому такой тип приспособлений реже встречается в быту.

При этом следует отметить, что электропривод необходим обязательно – он является важной составляющей данного типа замка. Позволяет работать с другими функциями: магнитными кличами, пластиковыми картами, пультами, а также дает возможность управлять замком через брелок. Но даже с такими преимуществами этот замок можно открыть при помощи обычного ключа.

Основные виды электромеханических замков

Описываемый тип замка считается отличной альтернативой запорным механизмам, которые прочно закрепились в современной жизни. На данный момент это изделие используется в банках, торговых центрах, госучреждениях, на промышленных заводах. Большая часть моделей больше подходит для таких условий, однако производители адаптировали для установки электромеханический замок на входную дверь.

Замки могут быть как накладными (встраиваются с внутренней части двери), так и врезными (монтируются в полотне).

На данный момент электромеханические замки трудно отличить по внешним факторам от механических аналогов. Поэтому их можно устанавливать на любые полотна (как деревянные, так и металлические). Электромеханические замки на входную дверь ставятся нередко. Причем не имеет значения, будут они вмонтированы наружу или же вовнутрь. Среди ассортимента можно найти универсальные варианты, которые получили особую клавишу на корпусе. Она нужна для открытия замка изнутри. Для того чтобы при помощи ключа отворить дверь снаружи, производителем установлен цилиндр.

Врезной электромеханический замок

Те замки, которые получили врезной тип, имеют слишком сложную конструкцию, если сравнивать с вышеописанным вариантом. Все модели имеют специальные запоры. Запирание двери при этом трехточечное, что позволяет обеспечить максимальную надежность человеку.

Установка

Все (как накладные, так и врезные) модели не имеют отличий в габаритах от стандартных замков. Поэтому особых нюансов при монтаже в дверное полотно нет. Однако придется повозиться с электропитанием, подключение которого требует наличия опыта и навыков. Следует отметить, что лучше это дело поручить профессионалу. Иначе установленный электромеханический замок на входную дверь не порадует владельца.

Если человек перепутает электрические соединения, то он может сломать замок. Устройство будет работать неправильно, и в результате недолгой эксплуатации оно просто будет испорчено. Ремонту, как правило, такие варианты не подлежат.

Преимущества и недостатки

Замками такого типа легко управлять при помощи пульта или брелока. При желании, можно устанавливать специальные оснащения, которые повысят безопасность. Монтаж можно осуществлять на двери любых материалов. Нередко используют электромеханический замок для калитки.

Из недостатков следует отметить, что электропитание должно подаваться постоянно и непрерывно. Иногда может ломаться замок из-за неподходящих погодных условий.

fb.ru

---

•
  Устройство перфоратора bosch
•
  Что лучше баня или сауна
•
  Финские дерево алюминиевые окна
•
  Как сделать своими руками автоматические ворота
•
  Экологическая обстановка в москве
•
  Дверь москитная
•
  Подключение 2 х контурного котла
•
  Приспособление для заточки ножа
•
  Двери подъемные
•
  Окна с подогревом отзывы минусы и плюсы
•
  Ремонт шлифмашинки
