Профессиональный расчет систем водяного отопления. Расчет теплопотерь водяного контура. Купить программу Система водяного отопления. Я предлагаю свои методы расчета систем водяного отопления. Мои методы вы возможно не найдете в интернете. Потому что те, кто это понял, не будет делиться этими знаниями с другими. Да и высококлассные инженеры не будут на халяву, выкладывать свой хлеб. Или данная информация, может быть изложена на не совсем доступном языке для Вас. В этой статье я объясню на простом языке и постараюсь изложить все нюансы, касающиеся расчета и переноса тепла через водяные потоки. И данный процесс расчета будет, совсем упрощенный, не затрагивая лишних процессов и процедур. По этим расчетам Вы легко сможете понять, из чего складывается весь процесс водяного отопления. Расчёт потребления тепла. Настало то время, когда необходимо разобраться, как считать теплопотери в водяном контуре! И для этого рассмотрим несколько вариантов: Вариант 1. Расчет радиаторов отопления. Рассмотрим теплопотери в радиаторном отоплении. Смотри изображение. Вы задумывались над тем, с какой скоростью проходит вода в трубе? Или сколько литров проходит через ваш радиатор в час? И сколько же энергии потребляет ваш радиатор? Да и в каких единицах эту энергию тепла мерить? Ниже я отвечу на эти вопросы! Будьте внимательны! Вы, возможно, получите новое представление и понимание данной темы! Начнем с понимания теплоемкости. Обладающий теплоемкостью материал – это материал обладающий способностью, накапливать в себе количество теплоты. В нашем случае это будет вода, которая имеет наибольшую величину теплоемкости. Имейте в виду, что если использовать незамерзающую жидкость для систем отопления, то эта незамерзающая жидкость будет иметь меньшую величину теплоемкости в отличие от чистой воды на разницу в пределах 20-30%. А это значит, что незамерзающая жидкость будет меньше переносить теплоту. Теплоемкость – это отношение единицы количество теплоты на единицу температуры. График теплоемкости: Теплоемкость воды имеет феноменальный график теплоемкости. В районе около 36,6 °С, теплоемкость воды самая минимальная. Но эта разница не такая большая и на расчетах тепла не будет сильно влиять. И поэтому, среднюю величину теплоемкости, будем принимать за 4,2 кДж/(кг•°С). Количество теплоты – это понятие стоит понимать интуитивно. Что тепло мы понимаем как тепловую энергию или можно понимать как термическую (Температурную) энергию. Это во первых, а во вторых существует единица измерения, которая через отношения величин показывает из чего состоит данная величина. Единица количества теплоты Количество теплоты измеряется в калориях. Одна калория это количество теплоты затраченная для того, чтобы нагреть один грамм воды на один градус цельсия при атмосферном давлении (101325 Па). Везде пишут в Кельвинах и вы можете утверждать так же. Но скажу лишь то, что изменение на один градус цельсия, приведет разницу в один градус по Кельвину. Разница между Кельвина и Цельсия лишь в разнице сдвига на 273,15 единиц. То есть, °С=Кельвин-273,15 . Если вода находится в неких других условиях, например при давлении в 30 атмосфер, то тут не стоит замарачиваться. Вода как и жидкость практически не сжимается. Если скажем на воду надавить 100 атмосфер, то объем самой воды уменьшиться на 0,5%. Также существует температурное расширение, которое тоже очень маленькое и практически не влияет на расчеты. Скажу лишь, если изменить температуру воды на 100 градусов цельсия, то объем воды измениться на 1,5%. Это в идеале для воды без воздуха. Для систем отопления такой расчет не идет, так как в системе отопления существуют в каждом радиаторе воздушная прослойка, что при нагреве воздуха приводит к расширению воздушных масс. Там рассчитывают расширение 10% от всего объема воды. Также скажу еще то, что один литр воды весит один килограмм. Это означает, что масса воды в один килограмм соответствует одному литру воды в жидком состоянии. Нам для нормального расчета не нужны тонкости в мельчайших цифрах. Температурное расширение очень маленькое. Разница при давлении хотя бы в 10 атмосфер тоже не значительное. Так что для расчета теплопотерь будем использовать средние показатели без лишних мелких расчетов. И Вы сможете вычислитель количества теплоты в любом конкретном случае. P.S. Мельчайшие показатели, будете вводить в формулу, когда будете защищать докторскую диссертацию. :-) Методика расчета отопления 1 калория = 4,1868 Дж. 1 Джоуль = 0,2388 калорий. 1 Калория = 0,001163 Ватт • час 1 кКалория = 1,163 Ватт • час Приведем грубый пример с электрочайником: Если представить, что чайник потребляет 0,001163 ватт, и налить туда один грамм и включить, то нагреет он воду за один час и всего на один градус. Сделав некоторые, превращения получаем: Чтобы изменить 1 литр воды на один градус требуется 1,163 Ватт • час. А сейчас задача из реального примера: Решение: Разница температур достигает 90 °С. ( (1,163 • 90) / 1800 ) • 60 = 3,489 минут. Реальные результаты могут отличиться на 5-10%, тут еще есть фактор потери тепла в окружающую среду и потеря полезной энергии в сети 220 В. Также рассеивание электричества через магнитные поля и многое другое. Можете сами проверить… Также я проверял, расход электрического водонагревателя на практике, ошибся всего на 5 процентов. Но это стоит того! Значит расчет верный, и цифры внушают доверие. И так вернемся к этому изображению: Если мы знаем расход воды в радиаторе и знаем температуры на подаче и на обратке, то мы легко можем посчитать, какое количество теплоты расходует данный радиатор. Задача: Решение: Переводим расход 5 литр/мин. = 300 литр/час. Разница температур t = 75 – 65 = 10°С. 1,163 • 10 • 300 = 3489 Ватт • час. Ответ: Радиатор теряет за один час времени 3489 Ватт. Или можно сказать радиатор при данных условиях потребляет 3,489 кВатт. Очень важно при расчетах соблюдать единицы измерения! Константа 1,163 это измеряется Ватт • час. Соблюдайте время! Переводите минуты в часы, а кубометры или миллилитры в литры. Так как выше было описано, при воздействии 1,163 Ватт в течение одного часа нагревается один литр воды на один градус кельвина или цельсия. Для тех, кто не знает. В одном кубическом метре 1000 литров. 1 м3 = 1000 литр. Обратная задача: По опыту скажу, что разница температур 10 секционного радиатора между подачей и обраткой будет равна от 10 до 20 °С. Решение: Расход = 2000 / ( 1,163 • 20 ) = 85,98 литров / час. Вариант 2. Как узнать, сколько Ватт тепла выдает котел? Расчет котлов отопления. Ситуация аналогична расчету по радиаторному отоплению. Это просто! Смотрите, сколько качает циркуляционный насос. Измеряете температуру на подающей трубе и на трубе обратного потока. Подставляете в формулу и считаете! Задача: Решение: Переводим расход 20 литр/мин. = 1200 литр/час. Разница температур t = 75 – 55 = 20°С. 1,163 • 20 • 1200 = 27912 Ватт • час. Ответ: Котел выдает мощность 27,912 кВатт. В будущих статьях обязательно рассмотрим обратные задачи, как считать теплопотери здания и как узнать, сколько мощности необходимо котлу. Вариант 3. С теплым полом ситуация как с потерей тепла в радиаторном отоплении. Что касается скорости потока в теплом поле, то вот формулы, которые помогут найти скорость. Задача: Решение: Внутренний диаметр трубы равен 12 мм переводим в метры. 0,012 м. D = 0,012 м S = π • r2 = π • (D/2)2 = 3,14 • ( 0,012/2 )2 = 0,00011304 мм2 Q = 5 л/мин = 0,0000833 м3/с V = Q / S = 0,0000833 / 0,00011304 = 0,73 м/с. Ответ: Средняя скорость потока составляет 0,73 м/с.Гидравлический расчет системы отопления. Расчет системы отопления
Энциклопедия сантехника Профессиональный расчет систем водяного отопления. Расчет теплопотерь водяного контура.
Не многие слесари-сантехники понимают, как считать водяное отопление, а тем более как производить профессиональный расчет систем отопления. Многие просто копируют чужие схемы разводки или придерживаются обычных стандартных схем. Мы научим Вас делать расчет теплопотерь трубопровода. И приведем реальные задачи! Не сомневайтесь!

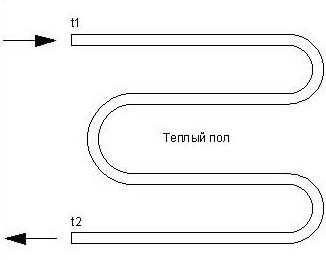

Не маловажно знать, как переводить единицы измерения. И особенно знать, как это все перевести в Ватты. В электрочайник налили один литр холодной воды, с температурой 10 °С. Чайник потребляет 1800 Ватт. За какое время вода в чайнике достигнет 100 °С? Через радиатор циркулируется вода с расходом 5 литров в минуту. На подающей трубе температура75 °С, а на обратке 65°С. Найти потери тепла через радиатор. По средним показателям паспорта данного радиатора в 10 секций, радиатор выдает до 2000 Ватт. Найти благоприятный расход воды через радиатор. Через котел циркулируется вода с расходом 20 литров в минуту. На подающей трубе температура75 °С, а на обратке 55 °С. Найти мощность котла.
S-Площадь сечения м2π-3,14-константа - отношение длины окружности к ее диаметру.r-Радиус окружности, равный половине диаметраQ-расход воды м3/сD-Внутренний диаметр трубыV-Средняя скорость потока жидкости в трубе ( м/с )
Я надеюсь, данная статья Вам даст порцию мотивации на то, чтобы начать вести обязательные расчеты по системам водяного отопления. Если что не понятно, пишите в комментарии.
| Если Вы желаете получать уведомленияо новых полезных статьях из раздела:Сантехника, водоснабжение, отопление,то оставте Ваше Имя и Email. | ||
Гидравлический расчет системы отопления, сопротивление, испытание, пример и программа
В последнее время автономная отопительная система становится все более востребованной. Большинство владельцев квартир отказываются от централизованного отопления, считая индивидуальную систему более надежной и качественной. При этом довольно часто основной причиной выбора именно автономной системы отопления становится ее доступность и экономичность. Конечно, изначально на приобретение необходимого оборудования и монтаж системы придутся потратиться. Однако все затраты окупаются довольно быстро, поскольку в дальнейшем обслуживание такой системы обходится значительно дешевле, чем ежемесячная оплата централизованного отопления. Конечно, экономичность автономной системы достигается только в том случае, если она была правильно подобрана и установлена. В связи с этим огромное значение приобретает гидравлический расчет системы отопления, который необходимо проводить заранее.

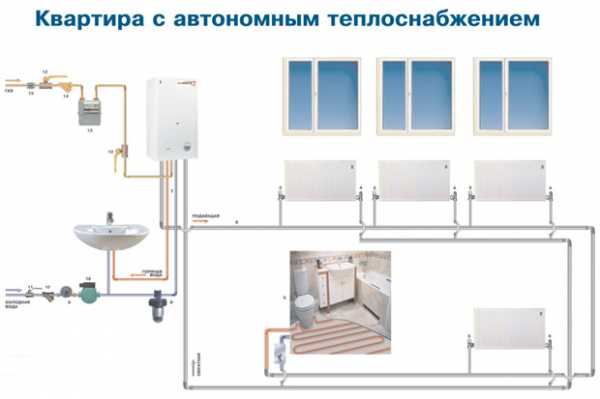

Схема автономного отопления квартиры Для чего он нужен?
Прежде всего, следует понимать, что старая программа контроля функционирования отопительной системы значительно отличается от современной именно по причине различного осуществления гидравлического режима. Помимо этого, современные отопительные системы отличаются использованием более качественных материалов и технологий монтажа – что также отображается на их себестоимости и экономичности. Более того, современная система позволяет совершать контроль на всех этапах и замечает даже незначительное колебание температуры.
Аксонометрическая схема системы отопления коттеджа — первые этап гидравлического расчета Можно сделать простой вывод: применение более качественной, модернизированной современной системы позволяет значительно снизить уровень энергопотребления, что, в свою очередь, ведет к повышению экономичности системы. Однако не следует самостоятельно монтировать отопительную систему, поскольку этот процесс требует специальных знаний и навыков. В частности, нередко проблемы возникают из-за неправильно установленного каркаса и отказа от проведения гидравлического расчета системы отопления. Что же важно учитывать при монтаже системы:
- только в случае правильно выполненного монтажа будет осуществляться равномерная подача теплоносителя ко всем элементам системы. А этот показатель – залог равновесия между регулярно изменяющейся температурой воздуха снаружи и внутри помещения.
- минимализация затрат на эксплуатацию системы (в особенности – топливной) приводит к тому, что значительно снижается гидравлическое сопротивление системы отопления.
- чем больше диаметр используемых труб – тем выше будет себестоимость отопительной системы.
- система должна быть не только надежной и качественно установленной. Важным фактором является и ее бесшумность.
Какую информацию получаем после того, как сделан гидравлический расчет отопления:
Рекомендуем к прочтению:
- диаметр труб, применимый на различных участках системы для ее максимально эффективной работы;
- гидравлическая устойчивость системы отопления в разных сегментах отопительной системы;
- тип гидравлической связки трубопровода. В некоторых случаях для достижения максимального равновесия отдельных процессов используется специальный каркас.
- расход и давление теплоносителя во время циркуляции в отопительной системе.
Конечно, расчет гидравлического сопротивления системы отопления является довольно затратным процессом. Однако следует учитывать то, что правильность его проведения дает возможность получения максимально точной информации, необходимой для создания качественной отопительной системы. Поэтому наиболее правильным является привлечение специалиста, а не попытка произвести данный расчет самостоятельно.
Пример рабочей схемы в программе при выполнении гидравлического расчетаПеред тем, как будет проведен гидравлический расчет системы отопления онлайн, следует получить такие данные:
- равновесие показателей тепла во всех помещениях, которые необходимо будет отапливать;
- наиболее подходящий тип отопительных приборов, прорисовать на предварительном плане отопительной системы их детальное расположение;
- определение типа и диаметра используемых для монтажа системы труб;
- разработка плана запорного и направляющего каркасов. Помимо этого, важно до мелочей продумать расположение в системе всех элементов – от генераторов тепла до вентилей, стабилизаторов давления и датчиков контроля уровня температуры теплоносителя;
- создание максимально детального плана системы, на котором будут указаны все ее элементы, а также длина и нагрузка сегментов;
- определить расположение замкнутого контура.

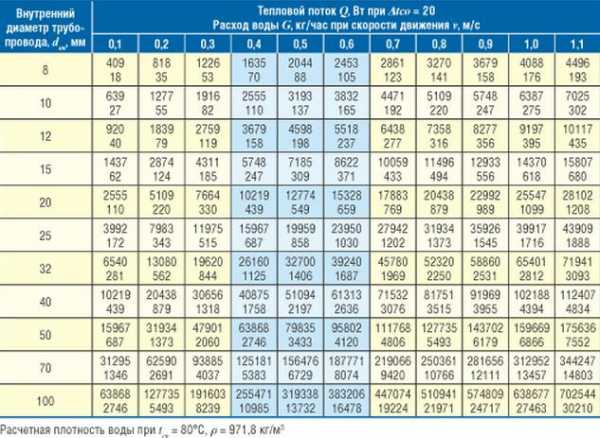

Пример таблицы с полученными данными гидравлического расчетаПример расчета гидравлики отопления
Приведем пример гидравлического расчета системы отопления. Возьмем отдельный участок трубопровода, на котором наблюдается стабильная теплопотеря. Диаметр труб не меняется.
Определить этот участок следует, основываясь на данных о тепловом балансе помещения, в котором он находится. Важно помнить – нумерация участков начинается от источника тепла. Помечаем связующие узлы, присутствующие на подающем участке магистрали прописными буквами.
Рекомендуем к прочтению:
Принципиальная схема отопленияВ случае если на магистрали присутствуют узлы – их следует пометить небольшим штрихом. Используем арабские цифры для определения узловых точек, которые присутствуют в участках ответвления. При горизонтальной отопительной системе каждая из точек соответствует номеру этажа здания. В случае применения вертикальной системы значение точки соответствует значению стояка. Узлы, в которых происходит сбор потока, также следует отмечать штрихами. Следует отметить, что номера непременно должны состоять из двух цифр. Первая из них означает начало участка, ну а вторая, соответственно, – конец.
В случае применения вертикальной системы нумерацию стояков следует проводить арабскими цифрами, следуя при этом по часовой стрелке.
Для определения протяженности всех участков трубопровода следует использовать предварительно составленную детальную план-смету. При ее создании следует придерживаться точности 0,1 м. При этом тепловой поток участка, в котором происходят вычисления, равен тепловой нагрузке, отдаваемой теплоносителем в данном сегменте системы.
Показатели гидравлического расчета расчетного циркуляционного контура с учетом потерь давления на местные сопротивления на участкахИспользование программ
В процессе моделирования новой постройки, наиболее рациональным является использование специальной программы, которая максимально точно определяет тепловые и гидравлические характеристики будущей отопительной системы. А можно использовать программу excel. При этом программа предоставляет такие данные:
- необходимый диаметр трубопровода;
- размер отопительных устройств;
- тип регулирования вентилей балансировки;
- уровень настройки регулировочных вентилей;
- уровень предварительного регулирования термостатических клапанов;
- настройку датчиков колебания давления в системе.
Конечно же, непосвященному пользователю будет крайне сложно провести самостоятельно расчет и гидравлическое испытание системы отопления. Наиболее правильным вариантом является обращение к специалисту, который имеет достаточный опыт в данной сфере. В случае, когда возможности привлечения профессионала нет, следует внимательно ознакомиться с методической литературой, в которой максимально детально описывается процесс проведения гидравлического расчета.
Оцените публикацию: Загрузка...otoplenie-doma.org
постановка задачи, порядок выполнения расчета, ошибки и способы их исправления
От правильного выбора всех элементов системы водяного отопления, их установки, во многом зависит эффективность её работы, сроки безаварийной и экономичной эксплуатации. Насколько экономичным и эффективным будет отопление в доме, покажут уже начальные вложения средств на этапе установки и монтажа системы. Рассмотрим подробнее как осуществляется гидравлический расчет систым отопления, с целью определения оптимальной мощности отопительной системы.
Эффективность системы отопления «на глазок»
Во многом суммы таких затрат зависят от:
- требуемых диаметров трубопроводов
- фитингов и соответствующих им приборов отопления
- переходников
- регулировочной и запорной арматуры
Желание минимизировать такие затраты не должно идти в ущерб качеству, но принцип разумной достаточности, некий оптимум, должен выдерживаться.
В большинстве современных индивидуальных отопительных комплексов применяются электронасосы для обеспечения принудительной циркуляции теплоносителя, в качестве которого часто используются незамерзающие составы антифризов. Гидравлическое сопротивление таких систем отопления для разных их типов теплоносителей будет разным.
Учитывая постоянно растущую стоимость энергоносителей (все виды топлива, электроэнергия) и расходных материалов (теплоносители, запчасти и пр.), следует с самого начала стремиться заложить в систему принцип минимизации расходов на эксплуатацию системы. Опять же, исходя из их оптимального соотношения для решения задачи создания комфортного температурного режима в отапливаемых помещениях.
Разумеется, соотношение мощности всех элементов отопительной системы должны обеспечивать оптимальный режим подачи теплоносителяк приборам отопления в объёме достаточном для выполнения основной задачи всей системы — обогрева и поддержания заданного температурного режима внутри помещения, независимо от изменения наружных температур. К элементам отопительной системы относятся:
- котел
- насос
- диаметр труб
- регулировочная и запорная арматура
- тепловые приборы
Помимо того, очень неплохо, если в проект изначально будет заложена определённая «эластичность», допускаюшая переход на иной вид теплоносителя (замена воды на антифриз). Кроме того, отопительная система, при меняющихся режимах эксплуатации никоим образом не должна вносить дискомфорт во внутренний микроклимат помещений.
Гидравлический расчёт и решаемые задачи
В процессе выполнения гидравлического расчёта отопительной системы, решается достаточно большой круг вопросов обеспечения выполнения приведенных выше и целого ряда дополнительных требований. В частности, находится диаметр труб на всех секторах по рекомендованным параметрам, включающим определение:
- скорости движения теплоносителя;
- оптимального теплообмена на всех участках и приборах системы, с учётом обеспечения его экономической целесообразности.
В процессе движения теплоносителя происходит неизбежное его трение о стенки трубы, возникают потери скорости, особенно заметные на участках, содержащих повороты, колена и т. п. В задачи гидравлического расчёта входит определение потерь скорости движения среды, вернее, давления на отрезках системы, подобных указанным, для общего учёта и включения в проект требуемых компенсаторов. Параллельно определению потери давления, необходимо знать требуемый объём, называемый расходом, теплоносителя во всей проектируемой системе водяного отопления.
Учитывая разветвлённость современных отопительных систем и конструктивные требования реализации наиболее распространённых схем разводки, например, примерное равенство длин ветвей в коллекторной схеме, расчёт гидравлики даёт возможность учесть такие особенности. Это позволит обеспечить более качественную автобалансировку и увязку ветвей, включенных параллельно или по другой схеме. Такие возможности часто требуются в ходе эксплуатации с применением запорных и регулирующих элементов, в случае необходимости отключения или перекрытия отдельных веток и направлений, при возникновении необходимости работы системы в нестандартных режимах.
Подготовка выполнения расчёта
Проведению качественного и детального расчёта должны предшествовать ряд подготовительных мероприятий по выполнению расчётных графиков. Эту часть можно назвать сбором информации для проведения расчёта. Являясь самой сложной частью в проектировании водяной отопительной системы, расчёт гидравлики позволяет точно спроектировать всю её работу. В подготавливаемых данных обязательно должно присутствовать определение требуемого теплового баланса помещений, которые будут обогреваться проектируемой отопительной системой.
В проекте расчёт ведётся с учётом типа выбранных приборов отопления, с определёнными поверхностями теплообмена и размещения их в обогреваемых помещениях, это могут быть батареи секций радиаторов или теплообменники других типов. Точки их размещения указываются на поэтажных планах дома или квартиры.
Принимаемая схема конфигурирования системы водяного отопления должна быть оформлена графически. На этой схеме указывается место размещения генератора тепла (котёл), показываются точки крепления приборов отопления, прокладка основных подводящих и отводящих магистралей трубопроводов, прохода веток приборов отопления. На схеме подробно приводится расположение элементов регулирующей и запорной арматуры. Сюда входят все виды устанавливаемых кранов и вентилей, переходных клапанов, регуляторов, термостатов. В общем, всего, что принято называть регулирующей и запорной арматурой.
После определения на плане требуемой конфигурации системы, её необходимо вычертить в аксонометрической проекции по всем этажам. На такой схеме каждому отопительному прибору присваивается номер, указывается максимальная тепловая мощность. Важным элементом, также указываемым для теплового прибора на схеме, является расчётная длина участка трубопровода для его подключения.
Обозначения и порядок выполнения
На планах обязательно должно быть указано, определённое заранее, циркуляционное кольцо, называемое главным. Оно обязательно представляет собой замкнутый контур, включающий все отрезки трубопровода системы с наибольшим расходом теплоносителя. Для двухтрубных систем эти участки идут от котла (источника тепловой энергии) до самого удалённого теплового прибора и обратно к котлу. Для однотрубных систем берётся участок ветки — стояка и обратной части.
Единицей расчёта является отрезок трубопровода, имеющий неизменный диаметр и ток (расход) носителя тепловой энергии. Его величина определяется исходя из теплового баланса помещения. Принят определённый порядок обозначения таких отрезков, начиная от котла (источника тепла, генератора тепловой энергии), их нумеруют. Если от подающей магистрали трубопровода есть ответвления, их обозначение выполняется заглавными буквами в алфавитном порядке. Такой же буквой со штрихом обозначается сборная точка каждой ветки на обратном магистральном трубопроводе.
В обозначении начала ветки приборов отопления указывается номер этажа (горизонтальные системы) или ветки — стояка (вертикальные). Тот же номер, но со штрихом ставится в точке их подключения к обратной линии сбора потоков теплоносителя. В паре, эти обозначения составляют номер каждой ветки расчётного участка. Нумерация ведётся по часовой стрелке от левого верхнего угла плана. По плану определяется и длина каждой ветки, погрешность составляет не более 0,1 м.
На поэтажном плане отопительной системы по каждому её отрезку считается тепловая нагрузка, равная тепловому потоку, переданному теплоносителем, она принимается с округлением до 10 Вт. После определения по каждому прибору отопления в ветке, определяется суммарная нагрузка по теплу на магистральной подающей трубе. Как и выше, тут округление полученных значений ведётся до 10 Вт. После вычислений, каждый участок должен иметь двойное обозначение с указанием в числителе величины тепловой нагрузки, а в знаменателе — длины участка в метрах.
Требуемое количество (расход) теплоносителя на каждом участке легко определяется путём деления количества тепла на участке (скорректированное на коэффициент, учитывающий удельную теплоёмкость воды) на разность температур нагретого и охлаждённого теплоносителя на этом участке. Очевидно, что суммарное значение по всем рассчитанным участкам даст требуемое количество теплоносителя в целом по системе.
Не вдаваясь в детали, следует сказать, что дальнейшие расчёты позволяют определить диаметры труб каждого из участков системы отопления, потери давления на них, произвести гидравлическую увязку всех циркуляционных колец в сложных системах водяного отопления.
Последствия ошибок расчёта и способы их исправления
Очевидно, что гидравлический расчёт является достаточно сложным и ответственным этапом разработки отопления. Для облегчения подобных вычислений разработан целый математический аппарат, существуют многочисленные версии компьютерных программ, предназначенных для автоматизации процесса его выполнения.
Несмотря на это, от ошибок никто не застрахован. Среди наиболее распространённых выбор мощности тепловых приборов без проведения расчёта, указанного выше. В этом случае, помимо более высокой стоимости самих радиаторных батарей (если мощность больше требуемой), система будет затратной, расходуя повышенное количество топлива и требуя более значительных на свое содержание. Проще говоря, в комнатах будет жарко, форточки постоянно открыты и придётся дополнительно оплачивать обогрев улицы. В случае заниженной мощности попытки обогрева приведут к работе котла на повышенной мощности и также потребуют высоких финансовых затрат. Исправить такую ошибку достаточно сложно, возможно потребуется полностью переделывать всё отопление.
Если неверно проведен монтаж радиаторных батарей, эффективность работы всего отопительного комплекса также падает. К таким ошибкам относится нарушение правил установки батареи. Ошибки этой группы могу вдвое снизить теплоотдачу самых качественных тепловых приборов. Как и в первом случае, стремление повысить температуру в помещении, приведёт к дополнительным расходам энергоносителя. Чтобы исправить ошибки установки, зачастую достаточно переустановить и подключить заново радиаторные батареи.
Следующая группа ошибок относится к ошибке определения требуемой мощности источника тепла и приборов отопления. Если мощность котла заведомо выше мощности отопительных приборов, он будет работать неэффективно, потребляя большее количество топлива. Налицо двойной перерасход средств: в момент покупки такого котла и в ходе эксплуатации. Чтобы исправить положение, такой котёл, радиаторы или насос, а то и все трубы системы, придётся менять.
При расчёте требуемой мощности котла, может быть допущена ошибка в определении потерь тепла зданием. В результате мощность генератора тепловой энергии будет завышена. Результатом будет перерасход топлива. Чтобы исправить ошибку, придётся заменить котёл.
Ошибочный расчёт балансировки системы, нарушение требований примерного равенства веток и т. п. может привести к необходимости установки более мощного насоса, позволяющего доставить носитель к дальним приборам отопления в нагретом состоянии. Однако в этом случае возможно появление «звукового сопровождения» в виде гула, свиста и т. п. Если подобные ошибки допущены в системе тёплого водяного пола, то результатом установки мощного насоса может стать «поющий пол».
При ошибках определения требуемого количества теплоносителя или переводе гравитационной системы на принудительную циркуляцию, объём его может оказаться слишком велик, и дальние приборы отопления не будут работать. Как и ранее, попытки решения проблемы увеличением интенсивности прогрева, приведут к перерасходу газа, износу котла. Решить вопрос можно применением нового насоса и гидрострелки, т. е. тепловой пункт придётся всё равно переделывать.
После всего можно однозначно сказать, что проведение гидравлического расчёта системы отопления позволит гарантированно минимизировать расходы на всех этапах проектирования, устройства, монтажа и долговременной эксплуатации высокоэффективной системы водяного отопления.
Пример гидравлического расчета (видео)
