Какие существуют размеры межкомнатных дверей — ГОСТы и тонкости выбора. Размеры гост межкомнатных дверей
Стандартные размеры межкомнатных дверей по ГОСТу
При оформлении любого помещения особое внимание уделяется дверному проему. Устанавливаемое полотно и коробка придают комнате завершенный внешний вид. Порядок подбора и последующего монтажа значительно упрощают стандартные размеры межкомнатных дверей. Предлагаем познакомиться с существующими типоразмерами и узнать рекомендации по подбору подходящего варианта.
Межкомнатные двери способны придать интерьеру завершенный внешний вид
Содержание статьи
Основные функции и предназначение межкомнатных дверей
Дверные конструкции меняются редко. Владельцы предпочитаются оформлять проемы качественными красивыми изделиями, способными прослужить достаточно долго, эффективно выполняя следующие функции:
Защитную. Правильно установленная система способна стать надежной преградой на пути неприятного запаха, шума или света. В последнем случае предпочтительна установка глухих полотен.
Эстетическую. Красивая межкомнатная дверь может стать стильным элементом, придавая законченность созданному интерьеру.
Зонирования. При наличии межкомнатной конструкции деление на определенные зоны получается более логичным.
Создание уединенной атмосферы. Именно поэтому в любой квартире межкомнатные двери в первую очередь устанавливаются в ванной комнате, туалете и спальне.
В ванной и туалете двери устанавливаются в первую очередь
Нормативные требования к размерам межкомнатных дверей — ГОСТ
При изготовлении типовой продукции производители ориентируются на требования ГОСТ. Размеры межкомнатных дверей ориентированы на удовлетворение массового спроса покупателей. Проживая в многоквартирном доме можно приобрести уже готовое изделие, способное вписаться в стандартный проем. Его параметры будут зависеть от назначения комнаты: в жилых комнатах он традиционно делается шире, чем ванной комнате или туалете.
Стандартная высота двери может составлять 1900 либо 2000 мм. Ширина полотен в этом случае будет составлять в первом случае 550 либо 600 мм, во втором – 600÷900 мм с шагом 100 мм для одностворчатых моделей и 1200, 1400, 1500 мм для двухстворчатых. Это меньше, чем у входных систем.
Внимание! Изделия стандартного размера стоят меньше, изготавливаемых по индивидуальному заказу.
Габариты стандартных изделий могут значительно отличаться
Как правильно произвести замеры проема для межкомнатной двери
Прежде чем отдать предпочтение конкретной модели, следует убедиться, что ширина и высота дверного проема позволит выполнить ее монтаж. Для этого первоначально измеряются геометрические параметры коробки и полученным значения прибавляются величины монтажных зазоров, которые составляют 1,5÷2 см во всех направлениях. Если установка межкомнатной двери будет выполняться до основной отделки помещения, следует учесть толщину будущего напольного покрытия.
Габариты должны соотноситься с размерами будущей межкомнатной двери
Определить размеры можно в следующей последовательности:
демонтируем старый блок, убирая все лишнее, чтобы получить четкие очертания;

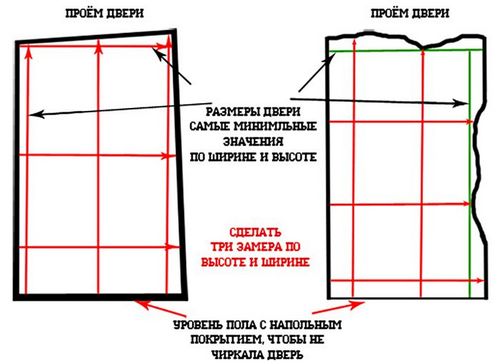

измеряем в трех точках ширину дверного проема. Желательно выполнить замеры вверху, внизу и посередине;
измеряем высоту в трех точках;
измеряем габариты простенка в нескольких точках по вертикали и горизонтали.
Габариты измеряют в нескольких точках
Совет! При определении параметров проема измерительную ленту следует располагать строго вертикально либо горизонтально в зависимости от определяемого параметра.
Если старая конструкция еще не демонтирована, при измерении габаритов замеры выполняют по наличникам, выбирая в качестве точки отсчета их середину.
Для определения размеров потребуется несколько параметров проема
Расчет соразмерности дверной коробки к проему для межкомнатной двери
После того, как размер проема для межкомнатных дверей будет определен можно приступать к выбору подходящей стандартной модели. Для этого следует заранее рассчитать, какой размеры должна иметь конструкция. Рассмотрим пример расчета для дверного проема, имеющего параметры 900 на 2100 мм.
Выбираем ближайшее меньшее полотно, ширина которого у стандартного изделия будет составлять 800 мм, а высота 2000 м. К ширине прибавляем двойную толщину коробки и удвоенный монтажный зазор: 800 + 2×25 + 2×15 = 880 мм. Аналогично проверяем высоту: 2000 + 2×25 + 2×15 = 2080 мм. Полученные значения свидетельствуют, что параметры коробки будут соизмеримы с габаритами прохода.
Если после покупки окажется, что предварительные расчеты были выполнены неточно, исправить ситуацию можно следующим образом:
если толщина дверной коробки межкомнатной двери больше проема на несколько миллиметров, его можно аккуратного расширить в нужном направлении;
если коробка немного уже толщины простенка, можно использовать доборы для межкомнатных дверей. Размеры данных изделий могут отличаться. Приобретать следует ближайший больший;
если проем намного превосходит толщину коробки, следует использовать откос.
Если указанные способы окажутся неэффективными, придется оформить индивидуальный заказ на изготовления межкомнатной конструкции.
Для определения соразмерности полотна с коробом и проема можно воспользоваться табличными данными
Подбор размеров одностворчатых и двухстворчатых дверей по размеру коридора или холла
При выборе подходящего варианта следует обязательно учитывать стилистическое оформление, а также назначение комнат, двери которых выходят в холл или коридор.Отдельного внимания заслуживает удобство пользования конкретнойсистемой.
Нормативными документами определяется, что межкомнатная дверь, монтируемая на кухню, должна иметь стандартную ширину 70 см, в санузел – 60 см, а в жилую комнату – 80 см. В то же время большинство производителей предлагают приобрести для спальни полотна шириной 90 см, а для санузла – 55 см.
Для межкомнатных систем можно приобретать полотна как одинаковой, так и различной ширины. Соотношение выбирается произвольно. Так, для дверного проема шириной 120 см можно заказать полотна по 60 см либо по 40 и 80 см. Ширина узкой створки может составлять 35 см. Как правило, ее в процессе эксплуатации фиксируют и пользуются только большей.
При выборе распашной конструкции следует учитывать не только размеры, но и направление открывания. Свободного пространства должно быть достаточно, для открытия створки. В противном случае вместо левостороннего полотна можно будет заказать правостороннее.
Свободного пространства перед дверью должно быть достаточно для свободного открытия створки
Маркировка дверных изделий
Несмотря на наличие стандартизированных условных обозначений, большинство производителей часто используют свои уникальные коды, что значительно усложняет процесс идентификации. Нередко у практически идентичных конструкций, изготовленных на различных предприятиях, оказывается разное название и маркировка.
ГОСТ 6629-88 регламентирует требования обозначению к деревянным межкомнатным дверям, монтируемым в жилых помещениях или общественных зданиях. В соответствии с данным документом производители могут пользоваться следующей маркировкой, последовательно включая в обозначение:
Маркируемая характеристика
Маркировка
Расшифровка
Тип изделия
П
Полотнище
Д
Сборное
Вид полотна
К
Качающееся со стеклом
Г
Глухое
О
Остекленное
У
Усиленное со сплошным заполнителем
Ширина с коробом (дм) с дополнительным указанием особенностей
Численное значение в дециметрах
П
с порожком
Н
с наплывом
Л
левосторонняя
Высота (дм)
Численное значение в дециметрах
При одинаковом внешнем виде модели маркировка у различных производителей может отличаться
Стандартные размеры распашных межкомнатных дверей
При выборе подходящей модели важное значение имеют ее габариты. Размеры межкомнатных двухстворчатых дверей несколько отличаются от габаритов одностворчатых. Предлагаем ознакомиться со стандартными параметрами, чтобы было проще делать выбор.
Для стандартного проема всегда можно подобрать стандартную дверь
Размеры полотна
Чтобы приобрести полотно, надо знатьразмеры дверного проема. Стандарт предписывает изготовление изделий, имеющих следующие параметры:
Высота, мм
Ширина, мм
2000
600
700
800
900
190
600
550
Размеры полотна должны соотноситься с габаритами проема
Размеры дверной коробки
Дверная коробка представляет собой П-образную конструкцию, устанавливаемую по периметру проема. Размеры дверной коробки должны соотноситься с параметрами створки и проема, в который она будет монтироваться. При выборе следует учитываться не только монтажный зазор между полотном и коробкой, но и зазор, который оставляется между стенкой и монтажной луткой. С учетом данных параметров выбирается ширина дверной коробки.
Для изготовления короба используются бруски разного размера. Их ширина может составлять 1,5÷4,5 см, хотя оптимальным считается 3÷3,5 см. В этом случае правильно установленная конструкция обладает достаточным запасом прочности и надежности. Толщина короба соотносится с толщиной простенка. В деревянных строениях она составляет 10 см, в кирпичных – 7,5 см.
Габариты дверной коробки определяют три размера
Размеры дверных проемов
Если стена еще возводится, размеры дверных проемов определяются по стандарту. Учитываются параметры дверных конструкций с рамой и фурнитурой. К ширине створки необходимо прибавить двойной зазор и толщину короба. Стандартная величина составляет 100 см.
Для определения высоты проема к высоте полотнища кроме монтажных зазоров прибавляю расстояние, которые следует оставлять для достаточно воздухообмена. Обычно такой зазор равен 1 см, но в домах со сжиженным газом он может увеличиваться до 1,5÷2 см. В итоге стандартная высота будет составлять 205÷210 см.
Параметры дверного проема стандартизированы
Толщина полотна
Производители предлагают модели с различными линейными параметрами. Наибольшее распространение получили створки толщиной 35 либо 40 мм. Таков размер межкомнатных дверей с коробкой «Стандарт». Реже встречаются полотна с поперечным размером 36 и 38 мм. Если для изготовления двери использовался массив дерева, данный параметр может достигать 45 мм. В раздвижных конструкция толщина створки составляет минимум 20 мм.
Толщина полотна зависит от исполнения конкретной модели
Межкомнатные двери нестандартных размеров
Если установить стандартное изделие не представляется возможным, стоит обратить внимание на двери межкомнатные нестандартных размеров. Это хорошая возможность добавить интерьеру помещения уникальности и стиля и оформить его должным образом. При разработке дизайна следует обязательно учитывать место установки. Особенно, если полотно будет иметь большие размеры и вес, а для изготовления стены использовался гипсокартон. При проработке дизайна следует помнить, что:
уменьшать высоту створки нежелательно;
увеличивать высоту полотна допустимо;
ширина полотна должна соотноситься с габаритами проема. При значительном увеличении поперечного размера следует предусмотреть дополнительные опоры.
Основные виды и ассортимент дверных конструкций
Производители предлагают большой ассортимент дверей, различающихся по стоимости и дизайну. Цена во многом зависит от характеристик материала, используемого для изготовления конкретного изделия. Выбор может быть сделан в пользу бюджетных вариантов и эксклюзивных изделий, изготовленных из дорогостоящих материалов.
Большой ассортимент создает трудности при выборе
Наиболее популярными являются межкомнатные двери, изготовленные из дерева, ДСП,ДВП, МДФ, пластика либо стекла. Нередко предпочтение отдается комбинированным вариантам. При покупке следует помнить, что межкомнатные двери из:
дерева, имеют большой вес и высокую стоимость. Зато с их помощью можно создать изысканный интерьер;
Изделия из массива способны добавить изысканности
металла и стекла, способны гармонично вписаться в интерьер, оформленный в современном стиле;
Стеклянные полотна для современного интерьера
ДСП, ДВП, МДФ способны хорошо сымитировать дорогостоящие аналоги из дерева, но при этом имеют меньшую стоимость.
Доступное решение для любой квартиры
Межкомнатные двери стандартных размеров с коробкой
Производители предлагают готовые решения, надо лишь подобрать подходящий вариант. Стандартные межкомнатные двери размеры с коробкой могут комплектоваться различной фурнитурой. Выбор делается в зависимости от стилистического оформления конкретного помещения и финансовых возможностей. Не стоит экономить на фурнитуре, чтобы не уменьшить срок службы монтируемой конструкции.
Таким образом, размеры межкомнатных дверей с коробкой могут существенно отличаться. До покупки понравившейся модели следует правильно выполнить замеры проема. Делиться в комментариях, какие двери стоят у вас дома, и почему вы отдали предпочтение именно этой модели.
Понравилась статья? Сохраните, чтобы не потерять!
housechief.ru
Размеры межкомнатных дверей по ГОСТ: требования стандартов
Если вы решили заменить старый установленный дверной блок на новую, красивую и современную конструкцию, удостоверьтесь, что изделие выполнено в соответствии с ГОСТ. Многие полагают, что размер для дверных изделий принимается наугад, под проем в стене, но это не так. Все межкомнатные двери изготавливаются по размерам согласно ГОСТ 6629-88, в который включены распространенные стандарты значения ширины межкомнатных дверей. Выполняя монтаж, следует предварительно изучить ГОСТ по установке межкомнатных дверей.
Стандарты дверных размеров согласно ГОСТа
Прежде чем выбирать новую дверь, тщательно рассчитайте внутренние размеры проема в стене, поскольку его параметры играют большую роль в выборе полотна. В зависимости от того, какого плана дверное изделие, могут отличаться стандарты по ширине. Но это не страшно, поскольку в ГОСТе предусмотрены эти нюансы.
Стандартные размеры по ГОСТу
Когда проводятся замеры внутреннего пространства проема, то согласно ГОСТа учитываются сразу несколько размеров. Берется во внимание высота, ширина проема, его толщина, а также вес будущей конструкции. Размеры отверстия в стене будут больше, чем параметры готовой двери, поскольку в него помещается вся межкомнатная конструкция вместе с дверным коробом. Если все-таки внутренние размеры оказались больше, чем уже приобретенное изделие, то чтобы произвести окончательное выравнивание стен, воспользуйтесь кирпичом, но не стоит забывать о весе продукции. Прежде чем производить установку коробки, основательно подготовьте поверхность стены и удалить все слабо держащиеся элементы.
Замер внутреннего пространства стены по ширине
Одной из главных и, как правило, первым делом устанавливаемых элементов конструкции является коробка. Согласно ГОСТа коробка имеет одинаковые внутренние размеры с самим полотном, но они будут больше по ширине ровно на толщину зазора. Если коробку не обеспечить технологическим зазором, то дверь будет туго открываться и закрываться. В некоторых случаям одной ширины планок не хватает, поэтому по ГОСТу с целью увеличения свободного места применяют доборы.
Основные элементы установки полотна
Следующей после коробки устанавливается непосредственно дверь. Она становится изюминкой в новой конструкции. Выполненная согласно ГОСТа дверь и коробка внесет в помещение уникальные декорированные элементы. Поскольку размеры варьируются в разных направлениях, рассмотрим основные параметры, влияющие на них:
ширина двери — первым и самый главный размер. По ГОСТу стандартная дверная створка для межкомнатной конструкции имеет ширину 70 и 80 см. В малогабаритных квартирах с целью экономии свободного пространства часто изготавливают двери с шириной створки 60 см, но их в основном устанавливают в ванную комнату или туалет. Для входных дверей ширина по ГОСТу составляет 90 и 100 см, чтобы имелась возможность пронести в проем крупногабаритную мебель или технику;
высота изделия. Поскольку большинство квартир были построены еще в советском союзе, то и размеры дверных проемов в них остались стандартными, и варьируются от 190 до 210 см. Средним показателем по ГОСТу является высота полотна равная 200 см. Здесь важно не забыть про будущее напольное покрытие и, соответственно, оставить необходимый для этого зазор. В противном случае дверь будет цепляться за пол;
толщина дверной створки. Это второстепенный параметр, поскольку редко берется во внимание при выборе определенной модели двери. Толщина оказывает влияние на звукоизоляцию и вес конструкции. Этот показатель, как и ширина отражен в ГОСТе.
Размеры для одинарных межкомнатных дверей (высота и ширина)
Двустворчатые межкомнатные двери
Если помещение имеет большие габариты, то восхитительно будут смотреть распашные двустворчатые деревянные двери. Для таких изделий предусмотрено использование двух полотен, выполненных по стандарту и ГОСТу, размеры которых зависят напрямую от варианта модели двери и проема.
Стандартные размеры для полуторных и двустворчатых дверей (ширина и высота)
Согласно ГОСТа у таких дверных сооружений ширина проема составляет 120-150 см. Благодаря таким размерам становится возможным установка двустворной двери, удовлетворяющей потребностям потребителей. Если проем небольшой, но хочется установить эффектную дверь, то можно сделать одну створку меньшим размером. Такая конструкция очень функциональна.
Маленькое полотно можно сделать глухим, ГОСТом это не запрещается, или с возможностью открывания в редких случаях, например, для заноса в дом дивана или других крупногабаритных вещей. Ширина такого полотна согласно ГОСТ стандарта равна половине или третьей части нормального изделия. Вторая часть выступает полноценной дверной створкой. При использовании двух одинаковых створок в несколько раз увеличивается по ширине проем, что облегчает проход для большого количества посетителей.
Полуторная межкомнатная дверь с глухой составляющей
ККак и для одинарных дверей стандарт по высоте этого варианта колеблется в рамках 200-210 см. Когда в доме большие потолки, то для создания эффектной визуализации увеличивают их рост, включив специальную вставку. Ее установка придает дверям роскошный внешний вид и облегчает работу полотен. Не редко такого рода дверные изделия встречаются в особняках зажиточных людей.
Индивидуальные предложения
Изготовленные по стандарту и ГОСТу межкомнатные дверные изделия нашли применение в домах и квартирах старой вековой постройки. Но в некоторых современных проектах приходится отклоняться от такого стандарта. Благодаря изготовлению дверных изделий по индивидуальным заказам и предложениям можно устанавливать новые дизайнерские решения. Часто для увеличения или уменьшения дверной коробки используется сконструированная из гипсокартона стена. На нее подцепляется различной ширины и форм дверь, главное не перестараться с весом изделия. Поскольку стена из гипсокартона не имеет такой же прочности как бетонная, то створки выбирают с меньшим весом или из другого материала. Самой идеальной заменой для распашных дверей в этом случае будет установка раздвижных систем.
Поскольку в этом случае дверные произведения выполняются не по привычному стандарту и ГОСТам, то обращайте внимание на их меняющиеся параметры. К ним относятся высота и ширина двери.
Высоту в таких изделиях желательно только увеличивать, в особенности в домах и квартирах с высокими потолками. Такой размер дверных створок визуально в разы увеличивает проход.
Для изменения ширины существует единственное условие – это равномерное распределение нагрузки на дверную коробку. При необходимости увеличить проем более чем на 2 м, следует позаботиться об установке специальной опоры. Она выступает в качестве перемычки между дверными полотнами. Если внутренние размеры не позволяют в волю разгуляться, то можно уменьшить их до 55-60 см, одновременно облегчив всю конструкцию.
Размеры дверной коробки
После окончательного выбора дверной конструкции определяют оставшиеся элементы. Поскольку именно коробка служит основой для возведения полотна, то важным будет правильно рассчитать ее размерную часть.
Размерная часть коробочного бруска
Отталкиваясь от ГОСТа, можно увеличить высоту коробки с дверью на 15 см. Дверную ширину также можно в обе стороны увеличивать, но нельзя забывать о зазоре от коробки до стены. Здесь норма составит 10 мм. Он необходим для надежного монтажа лутки. Дверной лист выполняют меньше рамы на несколько сантиметров, чтобы в процессе эксплуатации оно не терлось по полу. При установке новых межкомнатных дверей толщина створки должна совпадать с толщиной дверной лутки. Выполняя монтаж межкомнатных дверей придерживайтесь СНиП и ГОСТов по установке.
Если межкомнатные двери выполнены и установлены согласно требованиям ГОСТ, то длительное время будут радовать владельцев своим индивидуальным видом и отличными характеристиками.
Вконтакте
Facebook
Twitter
Google+
Проголосовали более 0 раз, средняя оценка
mezhdveri.ru
ГОСТ 6629-88 Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция, ГОСТ от 31 декабря 1987 года №6629-88
ГОСТ 6629-88
Группа Ж32
ОКП 53 6111, 53 6121
Дата введения 1989-01-01
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного строительного комитета СССР от 31.12.87 N 325
3. ВЗАМЕН ГОСТ 6629-74
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
______________* На территории Российской Федерациидокумент не действует. Действует ГОСТ 19111-2001, здесь и далее по тексту. - Примечание изготовителя базы данных.
5. ПЕРЕИЗДАНИЕ
Настоящий стандарт распространяется на деревянные внутренние двери для жилых и общественных зданий, а также для административных и вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.
Стандарт не распространяется на двери специального назначения (в т.ч. противопожарные и звукоизоляционные) и двери из древесины ценных пород.
1. ТИПЫ
1.1. Двери в зависимости от конструкции подразделяют на типы: Г - с глухими полотнами; О - с остекленными полотнами; К - с остекленными качающимися полотнами; У - со сплошным заполнителем полотен усиленные для входов в квартиры.
1.2. Двери типов Г и О изготовляют с одно- и двупольными полотнами, с мелкопустотным (решетчатым) заполнением полотен, с порогом и без порога, с наплавом и без наплава, с обкладками и без обкладок, с коробками и без коробок.
Двери типа К изготовляют с двупольными полотнами, с мелкопустотным заполнением полотен, без порога, без наплава, с обкладками и без обкладок, с коробками.
Двери типа У изготовляют с однопольными глухими полотнами, с порогом, без наплава, без обкладок, с усиленными коробками или без коробок.
1.3. Двери относят к изделиям нормальной влагостойкости.
1.4. Габаритные размеры дверей должны соответствовать указанным на черт.1. Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в миллиметрах. Размеры проемов для дверей приведены в приложении 1.
Черт.1. Габаритные размеры дверей
Габаритные размеры дверей
Черт.1
Примечания:
1. Схемы дверей изображены со стороны открывания полотна.
2. Цифры над схемами дверей означают размеры проемов в дециметрах.
3. Размеры в скобках даны для дверей с качающимися полотнами.По требованию потребителя допускается изготовление дверей типов О и К размерами 24-12, 24-15, 24-19, а также дверей типа Г размерами 24-15, 24-19 высотой 2071 мм.Допускается изготовление двупольных дверей типов Г и О с неравными по ширине полотнами.
1.5. Устанавливают следующую структуру условного обозначения (марки) дверей:
Примеры условных обозначений
Дверь остекленная однопольная для проема высотой 21 и шириной 10 дм, правая, с порогом:
ДО21-10П ГОСТ 6629-88
То же, глухая двупольная для проема высотой 24 и шириной 15 дм, левая, с порогом:
ДГ24-15ЛП ГОСТ 6629-88
То же, с качающимися полотнами для проема высотой 24 и шириной 19 дм:
ДК24-19 ГОСТ 6629-88
То же, усиленная, со сплошным заполнением полотна, для проема высотой 21 и шириной 9 дм, правая:
ДУ21-9 ГОСТ 6629-88
Полотно бескоробочной двери типа Г, однопольной для проема высотой 20 и шириной 7 дм, левой, с наплавом:
ПГ20-7ЛН ГОСТ 6629-88
2. КОНСТРУКЦИЯ
2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт.2, а размеры сечений - на черт.3.
Черт.2. Конструкция, форма и типоразмеры дверей
Конструкция, форма и типоразмеры дверей
Черт.2 (лист 1)
Черт.2 (лист 2)
Черт.2 (лист 3)
Примечания:
1. Сечения деталей см. черт.3.
2. Допускается изготовление дверей типа У с габаритными размерами дверей типа Г.
Черт.3. Типы О и Г
Типы О и Г
1 - монтажная доска; 2 - узорчатое стекло по ГОСТ 5533 или армированное стекло по ГОСТ 7481, или оконное стекло по ГОСТ 111* толщиной 4-5 мм
Черт.3 (лист 1)
______________* На территории Российской Федерации документ не действует. Действует ГОСТ Р 54170-2010, здесь и далее по тексту. - Примечание изготовителя базы данных.Примечания:
1. Сечения глухих дверей аналогичны остекленным, за исключением деталей остекления.
2. Допускается применение пластмассовых раскладок для крепления стекол.
3. Допускается применение монтажных досок иной конструкции.
1 - бруски каркаса щита; 2 - обкладка
Черт.3 (лист 2)
Примечание. Ширина двупольной двери со средним притвором без притворной планки на 12 мм меньше указанной на черт.1 и 2.
1 - петля ПН9-130 по ГОСТ 5088*; 2 - оконное стекло толщиной 4-5 мм по ГОСТ 111
______________* На территории Российской Федерации документ не действует. Действует ГОСТ 5088-2005, здесь и далее по тексту. - Примечание изготовителя базы данных.
Черт.3 (лист 3)
1 - уплотняющая прокладка по ГОСТ 10174; 2 - облицовка ДВП марки СТ или Т группы А толщиной 3,2-5 мм по ГОСТ 4598 или водостойкая фанера марки ФК толщиной 4-6 мм по ГОСТ 3916.1 или ГОСТ 3916.2
Черт.3 (лист 4)
Примечание. Допускается изготовление дверей типа У с шириной брусков коробки 74 мм для внутриквартирных дверей и дверей помещений общественных зданий.
2.3. Полотна дверей типа У должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками или ДСП, а также с применением калиброванных по ширине полос ДСП, уложенных на ребро.
Примеры заполнения щитов дверных полотен приведены в приложении 2.
2.4. Вертикальные бруски рамки полотна двери типа У должны иметь ширину не менее 90 мм. Допускается прорезать бруски по длине с обеих сторон. Глубина прорезей 5-6 мм, ширина 3-4 мм.
Допускается применение брусков шириной 45-60 мм, склеенных по боковой поверхности.
Горизонтальные бруски рамки должны иметь ширину не менее 45 мм и соединяться в углах с вертикальными брусками на клею в шип или на шкантах, скобах, скрепках.
2.5. Двери облицовывают материалами в соответствии с ГОСТ 475 в части, относящейся к дверям нормальной влагостойкости.
2.6. Двери, применяемые для комплектации санитарно-технических кабин, допускается изготовлять с полотном толщиной 30 мм и высотой не менее 1800 мм, с шириной бруска коробки не менее 50 мм.
2.7. Двери типов О и К допускается изготовлять рамочной конструкции с шириной брусков рамки не менее 100 мм.
2.8. На нижней части полотен дверей типа У общественных зданий по требованию потребителя крепят с обеих сторон полосы из декоративного бумажнослоистого пластика толщиной 1,3-2,5 мм по ГОСТ 9590*, сверхтвердых ДВП толщиной 3,2-4 мм по ГОСТ 4598, листового алюминия или окрашенной тонколистовой стали. Ширина накладок 220 мм.________________* На территории Российской Федерации документ не действует (Приказ Ростехрегулирования от 06.04.2009 N 131-ст). - Примечание изготовителя базы данных.
2.9. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями или шиповыми соединениями к торцам вертикальных брусков.
2.10. В дверях типов О и К общественных зданий устанавливают с двух сторон защитные ограждения, примеры которых приведены в приложении 3.
2.11. Двери типа У и бескоробочные двери типов Г и О должны быть укомплектованы уплотняющими прокладками по ГОСТ 10174 или другими, обеспечивающими необходимую герметичность притворов.
2.12. Расположение приборов приведено в приложении 4. Двери должны поставляться с выбранными гнездами под корпуса замков (защелок) и отверстиями под ручки.
Полотна для бескоробочных дверей должны поставляться с установленными верхними полупетлями, нижние полупетли должны упаковываться и поставляться в комплекте.
2.13. Варианты установки бескоробочных дверей приведены в приложении 5.
Варианты коробок с облицовкой из поливинилхлорида для дверей типов Г, О без порога приведены в приложении 6.
Схемы определения левых и правых дверей приведены в приложении 7.
Спецификация стекол для дверей приведена в приложении 8.
2.14. В заказе на поставку дверей должно быть указано:
- число дверей по маркам и обозначение настоящего стандарта;
- вид и цвет отделки;
- вид и толщина стекла;
- спецификация приборов.
По требованию потребителя допускается поставка дверных полотен без коробок и коробок без полотен.
ПРИЛОЖЕНИЕ 1 (справочное). РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ
ПРИЛОЖЕНИЕ 1Справочное
Черт.4
Примечание. Размеры проемов для бескоробочных дверей устанавливают с учетом приложения 5.
1. Щит со сплошным заполнением деревянными брусками (рейками) или полосами ДСП
2. Щит с мелкопустотным заполнением деревянными брусками (рейками) или полосами ДСП
3. Щит с мелкопустотным заполнением из шпона
4. Щит с мелкопустотным заполнением из фанеры или твердой ДВП
1 - шип, скоба или скрепка; 2 - бруски для установки замка или ручек; - ширина просвета, не более 40 мм;- длина просвета, не более 400 мм; - сдвиг реек относительно друг друга, не менее 50 мм
Черт.5 (лист 1)
5. Щит с мелкопустотным заполнением из мягкой ДВП
6. Щит с мелкопустотным заполнением из твердой ДВП (вариант)
7. Щит с мелкопустотным заполнением из бумажных сот
8. Щит с мелкопустотным заполнением деревянными брусками (рейками)
Черт.5 (лист 2)
Примечания:1. Пример 1 - для двери типа У, примеры 2-7 - для дверей типа Г.
2. Для полотна высотой 2300 мм длина брусков для установки замка и ручек - 700 мм. Установка брусков - см. пример 3.3. При облицовке щитов дверей типа Г плитами ДВП толщиной 3,2 мм ширина просвета между элементами мелкопустотного заполнения не должна превышать 30 мм, а длина - 200 мм.4. Заполнение глухой части остекленных полотен может выполняться по аналогии с примерами 3-7.
ПРИЛОЖЕНИЕ 3 (рекомендуемое). Примеры установки защитных ограждений
ПРИЛОЖЕНИЕ 3Рекомендуемое
1 - деревянные планки
Черт.6
Примечание. Допускается применение пластмассовых, металлических и деревянных ограждений иной конструкции.
ПРИЛОЖЕНИЕ 4 (рекомендуемое). РАСПОЛОЖЕНИЕ ПРИБОРОВ В ДВЕРЯХ
1. Приборы для дверей должны соответствовать ГОСТ 5087, ГОСТ 5088, ГОСТ 5089*, ГОСТ 5090. _______________* На территории Российской Федерации документ не действует. Действует ГОСТ 5089-2011. - Примечание изготовителя базы данных.
2. Типы приборов для дверей общественных зданий должны назначаться в проектах зданий.
3. В качающихся дверях устанавливают петли ПН9-130 по ГОСТ 5088.
ПРИЛОЖЕНИЕ 6 (справочное). КОРОБКИ С ОБЛИЦОВКОЙ ИЗ ПОЛИВИНИЛХЛОРИДА
ПРИЛОЖЕНИЕ 6Справочное
Черт.9
Примечание. Вертикальные элементы коробки соединяют с горизонтальными с помощью шипов и стальных нагелей или шурупов.
ПРИЛОЖЕНИЕ 7 (справочное). СХЕМЫ ОПРЕДЕЛЕНИЯ ЛЕВЫХ И ПРАВЫХ ДВЕРЕЙ
ПРИЛОЖЕНИЕ 7Справочное
Черт.10
ПРИЛОЖЕНИЕ 8 (справочное). СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ДВЕРЕЙ
ПРИЛОЖЕНИЕ 8Справочное
Марка двери
Размер, мм
Кол.
Высота
Ширина
ДО21-8
1300
475
1
ДО21-9
575
ДО21-10
675
ДО21-13, ДК21-13
375
2
ДО24-10
1600
675
1
ДО24-12
875
ДО24-15, ДК24-15
475
2
ДО24-19, ДК24-19
675
Текст документа сверен по:официальное изданиеДеревянные детали иизделия из древесины для строительства. Часть 1. Окна и двери: Сб. ГОСТов. - М.: ИПК Издательство стандартов, 2002
docs.cntd.ru
таблицы с параметрами по госту
Ремонт – это трудоемкий процесс, которому необходим ответственный подход и должное внимание. Качественный результат возможен лишь при четком соблюдении определенного порядка действий. Согласно ему, перед отделкой стен и пола нужно установить межкомнатные двери. Такая конструкция в готовом виде представляет собой недвижимую коробку, составленную из вертикальных и горизонтальных стоек на которые впоследствии крепится само полотно.
Коробка межкомнатной двери
Приобретая внутренние конструкции для своей квартиры, дома или офиса, наряду с конструктивными, функциональными и декоративными особенностями следует учитывать подходящие под дверной проем стандартные размеры дверей для правильной установки. Чтобы в будущем избежать проблем и дополнительных растрат.
Стандарты внутренних дверных конструкций
Размеры дверей по ГОСТу должны быть стандартными, но, исходя из практики, чаще всего они чуть меньше, либо больше заявленных. Сегодня практически все фирмы-производители выпускают стандартные полотна и если «дыра» в стене не соответствует ГОСТу, то за нестандартные размеры придется переплатить.
Параметры, предусмотренные требованиями, прописанными в нормативных документах, определяют разные типовые значения в зависимости от назначения квартирных помещений. Полотна, произведенные в соответствии с зафиксированными в ГОСТах габаритами, идеально вписываются в дверные проемы однокомнатных квартир.
Помещение
Ширина
Высота
Глубина
кухня
700
2000
70
ванна и туалет
550/600
1900/2000
50-70
спальня/детская
800
2000
70-200
В квартирах с большим количеством комнат, габариты полотна на входе в гостиную (при двустворчатой модели) составляют 1200 в ширину (из двух полотен по 600 либо 400+800), 2000 — в высоту.
Общепринятые стандартные размеры, которые соблюдались во времена СССР, сегодня отсутствуют. У разных производителей они немного отличаются. Если рассматривать одностворчатую модель, то параметры дверных систем колеблются в следующем диапазоне (в мм):
высота – 1900—2100;
поперечная длина – 550-900;
глубина — 15-45.
Поточное производство в основном придерживается тех габаритов, что представлены в ГОСТах. Размеры коробки превышают ширину полотна на 60-70 мм.
Если размер проема соответствует этим данным, то выбрать подходящую модель при довольно большом ассортименте будет очень просто. Но если он отклоняется в большую либо меньшую сторону, то при монтаже могут возникнуть сложности и потребуется изготовление модели на заказ. Благодаря современным технологиям производители могут выпускать любые типоразмеры. Только в этом случае межкомнатная система обойдется гораздо дороже, а вместе с этим придется потратиться и на установку.
В такой ситуации многие предпочитают подогнать «дверное отверстие» под установку стандартных внутренних систем. Поскольку «общепринятый» вариант не только дешевый, но и удобный в том плане, что вам не придется искать и тратиться на отдельные части для коробки или доборы – процесс установки может ограничиться небольшими поправками в работе.
Размеры дверных проемов по ГОСТу в соответствии с типовыми габаритами полотен
Полотна
Проем, до +30
550*1900
620*1970
600*1900
670*1970
600*2000
670*2070
700*2000
770*2070
800*2000
870*2070
900*2000
970*2070
Стандарт – это преимущество, когда речь касается дверных параметров. При выборе стандартной конструкции, вам не придется задаваться вопросом: как повесить другие петли либо расширить (сузить) то место, куда будет устанавливаться полотно с коробкой.
Установка межкомнатной двери
Стандарты входных дверей
Когда дело касается стальных входных конструкций, то лучше экспериментировать с дизайном, материалом, оттенком, но уж точно не с размерностью. Чтобы избежать возможной доработки стен или случая, когда потребуется нестандартная входная дверь, которая будет стоить чуть ли не ½ раза больше, чем стандартная конструкция, нужно определить габариты дверного полотна. Ведь размеры входных металлических дверей играют огромное значение.
// ]]>
В худшем случае установка дверных систем из простого и недорогого труда превратится в продолжительную и неприятную работу, тем более если вы производите монтаж конструкции собственноручно, не имея соответствующего опыта.
Чтобы определить размер металлической двери нужно измерить подвижную отворяющуюся часть конструкции и вычислить размеры дверных проемов (измерив поперечную длину, высоту и глубину).
Стандартные размеры металлических дверей
Полотно
Проем
850*2050
880*2080
890*2070
920*2100
970*2070
1000*2100
1200*2070
1230*2100
Таблица дверных проемов и утопленных стальных конструкций
Полотно
Проем
865*2050
900*2080
905*2070
940*2100
985*2070
1020*2100
Размерность «стеновых отверстий», а вместе с тем и размеры железных дверей на практике не всегда совпадают с ГОСТами.
К тому же импортные типоразмеры в корне отличаются от стандартов, принятых в России.
К общему сведению
Ширина дверного проема в новостройках составляет 740-760, а высота – в пределах 1950—1980.
В домах кирпичной кладки эти оказатели составляют 880-920 — для ширины и 2050—2100 – для высоты.
В устаревших домах габариты проемов для конструкций, состоящих из одной створки, могут составлять 830-960 в ширину и 2040—2600 в высоту.
В девятиэтажках, построенных в 70-е, «стеновые отверстия» равны 1280*2550.
«Стеновые отверстия» в стандартных домах отличаются разнообразием типов (у входа, расширяемые, на сужение, с отсутствием ниш) и габаритов. Поэтому параметры стальной системы могут отличаться даже по стояку либо в соседних подъездах.
О нормативных размерах
В соответствии со СНиП 210197 (санитарными нормами и правилами о пожарной безопасности зданий и сооружений) пунктом 6.9, входные двери – выход к эвакуации. Согласно части 6.16. того же документа, высота такой двери не должна быть ниже 1900 м, а поперечная длина не должна быть меньше:
1200 мм – в случае с детскими садами, больницами, специальными домами для престарелых и людей, имеющих инвалидность, когда количество эвакуируемых людей составляет от 15 человек и выше; когда речь идет о сооружениях других классов конструктивной пожарной опасности (кроме многоквартирных жилых домов), тогда количество эвакуируемых составляет свыше 60 человек.
800 мм – в других случаях.
Параметры внешних металлических конструкций на лестничных площадках и в помещении перед входом во внутренние части зданий должны иметь параметры, указанные в пункте 6.29.
Ширина выхода, ведущего на путь к эвакуации, должна располагать такими мерками, чтобы через нее можно было беспрепятственно выносить носилки скорой помощи с людьми.
Параметры входных конструкций определяют государственные стандарты, однако их нормы не распространяются на системы специального назначения и двери, устанавливаемые на объектах капитального строительства. Размерность полотна определяется габаритами проема. Куда оно по плану будет монтироваться.
misterdver.ru
Стандартные размеры межкомнатных дверей: ГОСТ, требования
Красивый интерьер – это не только отделка стен, потолка и пола, а также грамотно подобранная мебель и занавески. Не стоит опускать из виду, что межкомнатные двери играют в интерьере немаловажную роль. Именно они подчас подчеркивают все, что задумано дизайнером. Поэтому очень важно правильно подобрать дверь не только в плане их дизайнерского оформления, но и по размерным показателям. Именно о них и пойдет речь в этой статье. Будут рассмотрены стандартные размеры межкомнатных дверей, их соответствие с проходами. Будут показаны методы правильного замера и расчеты.
Межкомнатные двери
Содержание статьи
Функциональность межкомнатных дверей и их предназначение
Основная функция межкомнатной двери – закрывать проход между комнатами. И в зависимости от закрываемых помещений она может иметь разные размеры. К примеру, самые широкие конструкции устанавливают при входе в холл. Самые маленькие в служебных помещениях.
При этом такая функциональная особенность, как прозрачность, используется только для определенных комнат. Ставить их в туалете и в ванной нельзя, это точно. По чисто конструктивным критериям могут быть распашными, раздвижными, складывающимися, кассетными.
Существуют стандарты на размеры, которые были приняты еще во времена строительства первых многоквартирных домов в советское время. Изменились они с тех пор незначительно. К примеру, стандартная высота двери – 2 м. У европейцев стандарт – 2,1 м. Так как большинство компьютерных программ по производству разной продукции и проектированию зданий (имеется в виду чисто конструктивное планирование и расчет) пришли в Россию из европейских стран, то и отечественные производители постепенно перешли на этот размер высоты. Хотя говорить так обо всех нельзя. То есть, выбирая дверь, необходимо в первую очередь измерить высоту дверного проема.
Размерный ряд
Внимание! В Европе очень часто пользуются не миллиметровым измерением, а модульным. Так высота по модульному определению будет М21. Здесь все просто: 1 модуль – 100 мм. Получается, что М21 – это 2100 мм.
Что касается замены старых дверей на новые, то если капитальной переделки не намечается, и производится просто замена, то выбираются стандартные типовые межкомнатные двери. Если сооружаются перегородки или делаются дополнительные проемы, то размеры дверной коробки берутся из проекта капитального ремонта. Понятно, что выбор стандартной модели – это не только простой выбор из предлагаемой рынком продукции, но и простой монтаж в стандартный проем.
Стандартные размеры межкомнатных дверей – ГОСТ и требования
Итак, существует ГОСТ размеров межкомнатных дверей, по которому они и производятся. В нем указываются не только эти параметры, но и размер проема для межкомнатных дверей. Эти два значения взаимосвязаны между собой. Таблица стандартных размеров для межкомнатных дверей:
Высота, ммШирина, мм
2000
550
600
700
800
900
1200 – с двумя створками, ширина каждой по 600 мм
1400 – с двумя створками, ширина одной 600, другой 800 мм.
1500 – с двумя створками, ширина одной 600 другой, 900 мм.
С двумя створками
Если размеры приобретаемой вами двери точно соответствуют обозначенным в таблице параметрам, то вам сильно повезло. Потому что стандартные изделия стоят гораздо дешевле заказанных. Конечно, дверной проем можно подогнать под заказную дверь, но это не всегда возможно. Особенно это касается панельных домов, в которых ни расширять проемы, ни увеличивать их по высоте нельзя. Это нарушает целостность всей конструкции дома.
Есть еще один параметр, о котором надо сказать обязательно. Это ширина бруса, из которого сделана дверная коробка. По сути, при планировании и разметке принимаются во внимание три размерных показателя:
чистый проем – это ширина дверного полотна;
ширина дверной коробки;
ширина проема в стене.
Монтажные габариты
Кстати, здесь нельзя говорить только о ширине. Точно такая же зависимость и между параметрами высоты. Так вот между внешними торцами коробки и внутренними стенового проема должен оставаться зазор, равный 10÷15 мм. Это делается для того, чтобы коробка легко могла встать в проем, и чтобы можно было бы ее выровнять в плоскостях.
Стандартные размеры дверных проемов
Таблица стандартных размеров высоты и ширины дверного проема в соответствии с теми же габаритами коробки, которые были указаны в первой таблице:
Высота, ммШирина, мм
2060÷2090
630-650
680-700
780-800
880-900
980-1000
1280-1300
1480-1500
1580-1600
Как видите, стандартные размеры дверных проемов чуть больше параметров дверей.
Параметры дверного проема
Размеры дверной коробки
И еще один показатель, который надо брать в расчет, это толщина бруса дверной коробки, она определяет толщину межкомнатной двери. Стандартный размер – 75 мм. Он был узаконен по одной причине – это толщина железобетонной плиты, которую используют для перегородки в многоквартирных домах старого типа. Именно такая толщина гарантировала требуемую несущую способность ненесущих стен.
Как правильно измерить параметры проема
Это очень важная составляющая ремонта, потому что от этого действа зависит, поместиться ли дверная конструкция в проем, и каких размеров будут зазоры между сопрягаемыми элементами. Все дело в том, что качество строительства в те далекие годы оставляло желать лучшего. Поэтому проемы в стенах не гарантируют ровность ребер, как по вертикали, так и по горизонтали. То есть, геометрия формы – это не точный прямоугольник.
Поэтому замеры надо проводить в нескольких местах. Обычно это по краям и посередине (даже в нескольких местах). При этом все замеры проводятся строго в плоскостях, то есть по горизонту и по вертикали, для чего придется воспользоваться дополнительно контрольными инструментами типа отвес и лазерный уровень. На фото ниже показано, как правильно замерить размеры проема для межкомнатной двери с коробкой.
Правила замера
Как показывает практика, дверной проем очень часто не соответствует стандартным размерам. Если фактические параметры чуть больше, то это не большая проблема. Зазор можно заложить раствором и закрыть доборными элементами, а можно заказать дверь с большими параметрами. Если размеры меньше стандартных, тогда края проема придется подгонять под них. Или подгонять дверь под проем.
Внимание! Если ширина проема более 1000 мм, и при этом дверь по плану должна быть распашной, то придется заказывать двустворчатый вариант. Потому что дверное полотно не должно быть больше 900 мм.
Почему такое строго предупреждение. Все дело в весе дверного полотна. Петли его просто не смогут выдержать при длительной эксплуатации. После чего оно просто начнет провисать, а это проблемы при закрытии.
Доборы
И несколько слов о доборах для межкомнатных дверей, а точнее об их размерах. Даже здесь есть стандартные параметры: длина – 2,1 м, ширина – 0,7÷2,5 см, толщина 0,6÷3 см – это для планки, с помощью которой закрывается часть торца стены. Но надо обозначить, что ширина может доходить и до 4 см. Это для несущих стен. Что касается наличников, то тут никаких стандартов.
Подбор размеров стандартных межкомнатных дверей с коробкой между коридором и холлом
В таблице номер один показаны размеры широких дверей, которые обозначены, как двустворчатые. Выше было заостренно внимание, почему именно в этих местах устанавливаются конструкции с двумя створками. Но необходимо добавить, что стандартные межкомнатные двери с коробкой, устанавливаемые в проход в холл, это размеры типовых проемов. Даже в те далекие советские времена в холл проход делали широким, потому что гостиная – это место, где собирается иногда много народа. А значит, и вход в эту комнату должен быть большим. К тому же именно в ней устанавливают габаритную мебель, которая в проем с небольшими размерами может не протиснуться. То есть, принимали к сведению и чисто эстетические критерии, и чисто практические.
Двери в холл
Маркировка межкомнатных дверей
Все деревянные дверные конструкции контролируются ГОСТом под номером 6629-88. В этом документе говориться, что изделия (деревянные) имеют графическое и буквенное обозначение. Нас интересуют именно буквы, потому что они указываются в сопроводительных документах.
Итак, что обозначают буквы в маркировке.
«О» - с остеклением;
«Г» - глухая конструкция;
«К» - полотно с качающейся створкой;
«У» - усиленная модель, которая может быть установлена, как входная.
При этом есть буквенные обозначения, которые касаются непосредственно конструкции. Буква «Д» обозначает, что это дверной блок, буква «П», что это просто полотно.
Внимание! В маркировке межкомнатных двухстворчатых дверей обязательно указываются размеры створок.
Глухая модель
Размеры нестандартных межкомнатных дверей
Что значит, нестандартные межкомнатные двери и каковы их размеры? То есть, если в проем не помещается дверь, скажем, шириной 700 мм, а шириной 600 мм оставляет большие зазоры, то надо изготовить конструкцию с параметрами где-то между данными значениями? Это и будет нестандартная модель?
Если «ДА», то все изделия, изготавливаемые на заказ и не попадающие под параметры ГОСТа, можно считать нестандартными. Но давайте рассуждать здраво. Строительство многоквартирных домов производится по проектам, которые сами разрабатываются по стандартам. А значит, в них не может быть нестандартных дверных проемов.
Нестандартная трехстворчатая
Тогда при каких обстоятельствах используют нестандартные конструкции? Варианта два:
Когда проводится перепланировка квартиры, где сооружается перегородка. В ней можно установить нестандартную модель.
Когда строится частный дом, в котором можно не использовать стандарты размеров дверных проемов.
Разнообразие межкомнатных дверей
В основном все межкомнатные двери делятся на три категории, в основе которых лежат чисто конструктивные решения.
Распашные, когда полотно открывается способом кручения вокруг петель.
Раздвижные, когда полотно перемещается вдоль стены по направляющим.
Складные, когда конструкция складывается, как книжка, открывая проход.
Распашные
Самый часто используемый тип. Консерватизм людей иногда доходит до того, что распашные модели устанавливают даже там, где им и не место.
ПлюсыМинусы
Простота конструкции
Для открытие требуется определенное пространство. В узких помещениях это может доставить некоторые неудобства.
Простота установки
Хорошая степень уплотнения зазоров межу коробкой и полотном, что обеспечивает шумо- и теплоизоляцию помещения
Раздвижные
Эти модели часто называют дверями-купе. Здесь две разновидности, которые отличаются друг от друга открытостью полотна при открывании. То есть, оно просто перемещается по направляющим вдоль стены или утапливается в саму стену. Второй вариант предпочтительнее, но он сложен в установке.
К недостаткам можно отнести тот момент, что для монтажа необходима специальная фурнитура. Да и сам процесс установки непрост. Как и распашные, они могут быть одно- или двупольными. Во втором случае створки просто разъезжаются в разные стороны, когда их надо открыть.
Складные
Кстати, два первых варианта можно обозначить, как стандарт размеров межкомнатных дверей с коробкой. Что не скажешь о складной конструкции. Именно ею удобнее всего перекрывать нестандартные проемы. Полотна в них между собой скрепляются шарнирами, а перемещение производится на роликах. При этом количество створок может быть неограниченного количества. Все опять-таки будет зависеть от ширины проема.
Необходимо отметить, что минимальная ширина одного полотна – 10 см. То есть, чем меньше данный показатель, тем больше створок придется изготавливать для конструкции. Хотя такие модели смотрятся очень оригинально.
К преимуществам можно отнести возможность закрывать криволинейные проемы. А вот один единственный недостаток достаточно серьезный. Это неплотное примыкание полотен и между собой, и к коробке. Так что никакой герметичности.
Статья по теме:
Складная межкомнатная дверь книжка. В отдельном материале представлены фото-примеры удачных конструкций, советы по выбору и установке.
На этом наш обзор подходит к концу. Если у вас остались вопросы или замечания, то милости просим в комментарии, мы с удовольствием ответим на них.
А напоследок небольшой познавательный видеоролик по сегодняшней теме:
Видео: виды межкомнатных дверей
Понравилась статья?Сохраните, чтобы не потерять!
Загрузка...
homemyhome.ru
Стандартные размеры межкомнатных дверей: ГОСТ, требования
Красивый интерьер – это не только отделка стен, потолка и пола, а также грамотно подобранная мебель и занавески. Не стоит опускать из виду, что межкомнатные двери играют в интерьере немаловажную роль. Именно они подчас подчеркивают все, что задумано дизайнером. Поэтому очень важно правильно подобрать дверь не только в плане их дизайнерского оформления, но и по размерным показателям. Именно о них и пойдет речь в этой статье. Будут рассмотрены стандартные размеры межкомнатных дверей, их соответствие с проходами. Будут показаны методы правильного замера и расчеты.
Содержание:
Функциональность межкомнатных дверей и их предназначение
Стандартные размеры межкомнатных дверей – ГОСТ и требования
Стандартные размеры дверных проемов
Размеры дверной коробки
Как правильно измерить параметры проема
Подбор размеров стандартных межкомнатных дверей с коробкой между коридором и холлом
Маркировка межкомнатных дверей
Размеры нестандартных межкомнатных дверей
Разнообразие межкомнатных дверей
Распашные
Раздвижные
Складные
Видео: виды межкомнатных дверей
Межкомнатные двери
Функциональность межкомнатных дверей и их предназначение
Основная функция межкомнатной двери – закрывать проход между комнатами. И в зависимости от закрываемых помещений она может иметь разные размеры. К примеру, самые широкие конструкции устанавливают при входе в холл. Самые маленькие в служебных помещениях.
При этом такая функциональная особенность, как прозрачность, используется только для определенных комнат. Ставить их в туалете и в ванной нельзя, это точно. По чисто конструктивным критериям могут быть распашными, раздвижными, складывающимися, кассетными.
Существуют стандарты на размеры, которые были приняты еще во времена строительства первых многоквартирных домов в советское время. Изменились они с тех пор незначительно. К примеру, высота двери стандартная – 2 м. У европейцев стандарт – 2,1 м. Так как большинство компьютерных программ по производству разной продукции и проектирование зданий, имеется в виду чисто конструктивное планирование и расчет, пришли в Россию из европейских стран, то и отечественные производители постепенно перешли на этот размер высоты. Хотя говорить так обо всех нельзя. То есть, выбирая дверь, необходимо в первую очередь измерить высоту дверного проема.
Размерный ряд
Внимание! В Европе очень часто пользуются не миллиметровым измерением, а модульным. Так высота по модульному определению будет М21. Здесь все просто: 1 модуль – 100 мм. Получается, что М21 – это 2100 мм.
Что касается замены старых дверей на новые, то если капитальной переделки не намечается, и производится просто замена, то выбираются стандартные типовые межкомнатные двери. Если сооружаются перегородки или делаются дополнительные проемы, то размеры двернойкоробки берутся из проекта капитального ремонта. Понятно, что выбор стандартной модели – это не только простой выбор из предлагаемой рынком продукции, но и простой монтаж в стандартный проем.
Стандартные размеры межкомнатных дверей – ГОСТ и требования
Итак, существует ГОСТ размеров межкомнатных дверей, по которому они и производятся. В нем указываются не только эти параметры, но и размер проема для межкомнатных дверей. Эти два значения взаимосвязаны между собой. Таблица стандартных размеров для межкомнатных дверей:
Высота, мм Ширина, мм
2000
550
600
700
800
900
1200 – с двумя створками, ширина каждой по 600 мм
1400 – с двумя створками, ширина одной 600, другой 800 мм.
1500 – с двумя створками, ширина одной 600 другой, 900 мм.
С двумя створками
Если размеры приобретаемой вами двери точно соответствуют обозначенным в таблице параметрам, то вам сильно повезло. Потому что стандартные изделия стоят гораздо дешевле заказанных. Конечно, дверной проем можно подогнать под заказную дверь, но это не всегда возможно. Особенно это касается панельных домов, в которых ни расширять проемы, ни увеличивать их по высоте нельзя. Это нарушает целостность всей конструкции дома.
Есть еще один параметр, о котором надо сказать обязательно. Это ширина бруса, из которого сделана дверная коробка. По сути, при планировании и разметке принимаются во внимание три размерных показателя:
чистый проем – это ширина дверного полотна;
ширина дверной коробки;
ширина проема в стене.
Монтажные габариты
Кстати, здесь нельзя говорить только о ширине. Точно такая же зависимость и между параметрами высоты. Так вот между внешними торцами коробки и внутренними стенового проема должен оставаться зазор, равный 10÷15 мм. Это делается для того, чтобы коробка легко могла встать в проем, и чтобы можно было бы ее выровнять в плоскостях.
Стандартные размеры дверных проемов
Таблица стандартных размеров высоты и ширины дверного проема в соответствии с теми же габаритами коробки, которые были указаны в первой таблице:
Высота, мм Ширина, мм
2060÷2090
630-650
680-700
780-800
880-900
980-1000
1280-1300
1480-1500
1580-1600
Как видите, стандартные размеры дверных проемов чуть больше параметров дверей.
Параметры дверного проема
Размеры дверной коробки
И еще один показатель, который надо брать в расчет, это толщина бруса дверной коробки, она определяет толщину межкомнатной двери. Стандартный размер – 75 мм. Он был узаконен по одной причине – это толщина железобетонной плиты, которую используют для перегородки в многоквартирных домах старого типа. Именно такая толщина гарантировала требуемую несущую способность ненесущих стен.
Как правильно измерить параметры проема
Это очень важная составляющая ремонта, потому что от этого действа зависит, поместиться ли дверная конструкция в проем, и каких размеров будут зазоры между сопрягаемыми элементами. Все дело в том, что качество строительства в те далекие годы оставляло желать лучшего. Поэтому проемы в стенах не гарантируют ровность ребер, как по вертикали, так и по горизонтали. То есть, геометрия формы – это не точный прямоугольник.
Поэтому замеры надо проводить в нескольких местах. Обычно это по краям и посередине (даже в нескольких местах). При этом все замеры проводятся строго в плоскостях, то есть по горизонту и по вертикали, для чего придется воспользоваться дополнительно контрольными инструментами типа отвес и строительный уровень. На фото ниже показано, как правильно замерить размеры проема для межкомнатной двери с коробкой.
Правила замера
Как показывает практика, дверной проем очень часто не соответствует стандартным размерам. Если фактические параметры чуть больше, то это не большая проблема. Зазор можно заложить раствором и закрыть доборными элементами, а можно заказать дверь с большими параметрами. Если размеры меньше стандартных, тогда края проема придется подгонять под них. Или подгонять дверь под проем.
Внимание! Если ширина проема более 1000 мм, и при этом дверь по плану должна быть распашной, то придется заказывать двустворчатый вариант. Потому что дверноеполотно не должно быть больше 900 мм.
Почему такое строго предупреждение. Все дело в весе дверного полотна. Петли его просто не смогут выдержать при длительной эксплуатации. После чего оно просто начнет провисать, а это проблемы при закрытии.
Доборы
И несколько слов о доборах для межкомнатных дверей, а точнее об их размерах. Даже здесь есть стандартные параметры: длина – 2,1 м, ширина – 0,7÷2,5 см, толщина 0,6÷3 см – это для планки, с помощью которой закрывается часть торца стены. Но надо обозначить, что ширина может доходить и до 4 см. Это для несущих стен. Что касается наличников, то тут никаких стандартов.
Подбор размеров стандартных межкомнатных дверей с коробкой между коридором и холлом
В таблице номер один показаны размеры широких дверей, которые обозначены, как двустворчатые. Выше было заостренно внимание, почему именно в этих местах устанавливаются конструкции с двумя створками.
Но необходимо добавить, что стандартные межкомнатные двери с коробкой, устанавливаемые в проход в холл, это размеры типовых проемов. Даже в те далекие советские времена в холл проход делали широким. Потому что гостиная – это место, где собирается иногда много народа. А значит, и вход в эту комнату должен быть большим. К тому же именно в ней устанавливают габаритную мебель, которая в проем с небольшими размерами может не протиснуться. То есть, принимали к сведению и чисто эстетические критерии, и чисто практические.
Двери в холл
Маркировка межкомнатных дверей
Все деревянные дверные конструкции контролируются ГОСТом под номером 6629-88. В этом документе говориться, что изделия (деревянные) имеют графическое и буквенное обозначение. Нас интересуют именно буквы, потому что они указываются в сопроводительных документах.
Итак, что обозначают буквы в маркировке.
«О» — с остеклением;
«Г» — глухая конструкция;
«К» — полотно с качающейся створкой;
«У» — усиленная модель, которая может быть установлена, как входная.
При этом есть буквенные обозначения, которые касаются непосредственно конструкции. Буква «Д» обозначает, что это дверной блок, буква «П», что это просто полотно.
Внимание! В маркировке межкомнатных двухстворчатых дверей обязательно указываются размеры створок.
Глухая модель
Размеры нестандартных межкомнатных дверей
Что значит, нестандартные межкомнатные двери и каковы их размеры? То есть, если в проем не помещается дверь, скажем, шириной 700 мм, а шириной 600 мм оставляет большие зазоры, то надо изготовить конструкцию с параметрами где-то между данными значениями? Это и будет нестандартная модель?
Если «ДА», то все изделия, изготавливаемые на заказ и не попадающие под параметры ГОСТа, можно считать нестандартными. Но давайте рассуждать здраво. Строительство многоквартирных домов производится по проектам, которые сами разрабатываются по стандартам. А значит, в них не может быть нестандартных дверных проемов.
Нестандартная трехстворчатая
Тогда при каких обстоятельствах используют нестандартные конструкции? Варианта два:
Когда проводится перепланировка квартиры, где сооружается перегородка. В ней можно установить нестандартную модель.
Когда строится частный дом, в котором можно не использовать стандарты размеров дверных проемов.
Разнообразие межкомнатных дверей
В основном все межкомнатные двери делятся на три категории, в основе которых лежат чисто конструктивные решения.
Распашные, когда полотно открывается способом кручения вокруг петель.
Раздвижные, когда полотно перемещается вдоль стены по направляющим.
Складные, когда конструкция складывается, как книжка, открывая проход.
Распашные
Самый часто используемый тип. Консерватизм людей иногда доходит до того, что распашные модели устанавливают даже там, где им и не место.
Плюсы Минусы
Простота конструкции
Для открытие требуется определенное пространство. В узких помещениях это может доставить некоторые неудобства.
Простота установки
Хорошая степень уплотнения зазоров межу коробкой и полотном, что обеспечивает шумо- и теплоизоляцию помещения
Раздвижные
Эти модели часто называют дверями-купе. Здесь две разновидности, которые отличаются друг от друга открытостью полотна при открывании. То есть, оно просто перемещается по направляющим вдоль стены или утапливается в саму стену. Второй вариант предпочтительнее, но он сложен в установке.
К недостаткам можно отнести тот момент, что для монтажа необходима специальная фурнитура. Да и сам процесс установки непрост. Как и распашные, они могут быть одно- или двупольными. Во втором случае створки просто разъезжаются в разные стороны, когда их надо открыть.
Складные
Кстати, два первых варианта можно обозначить, как стандарт размеров межкомнатных дверей с коробкой. Что не скажешь о складной конструкции. Именно ею удобнее всего перекрывать нестандартные проемы. Полотна в них между собой скрепляются шарнирами, а перемещение производится на роликах. При этом количество створок может быть неограниченного количества. Все опять-таки будет зависеть от ширины проема.
Необходимо отметить, что минимальная ширина одного полотна – 10 см. То есть, чем меньше данный показатель, тем больше створок придется изготавливать для конструкции. Хотя такие модели смотрятся очень оригинально.
К преимуществам можно отнести возможность закрывать криволинейные проемы. А вот один единственный недостаток достаточно серьезный. Это неплотное примыкание полотен и между собой, и к коробке. Так что никакой герметичности.
Статья по теме:
Складная межкомнатная дверь книжка. В отдельном материале представлены фото-примеры удачных конструкций, советы по выбору и установке.
На этом наш обзор подходит к концу. Если у вас остались вопросы или замечания, то милости просим в комментарии, мы с удовольствием ответим на них.
А напоследок небольшой познавательный видеоролик по сегодняшней теме:
www.spets-stroy-portal.ru
Какие существуют размеры межкомнатных дверей
В относительно недавнем советском прошлом размеры межкомнатных дверей не баловали нас разнообразием, так как они определялись конкретным ГОСТом. С появлением у нас зарубежных производителей ситуация кардинально изменилась, плюс доморощенные дизайнеры норовят сделать что-то эксклюзивное. Дабы вам было легче разобраться в этом море предложений, мы разложим по полочкам все характеристики не стандартных и стандартных межкомнатных дверей.
Для не стандартный дверей размеры подбираются индивидуально.
Содержание статьи
На что смотреть при выборе
Межкомнатные двери не так просты, как может показаться. В данном случае мы будем говорить про стандартный или не стандартный вариант распашных дверей. Кроме них существуют еще раздвижные двери, а также двери-книжка и двери-гармошка.
Подробный материал с фото и видео о раздвижных дверях есть «здесь» и «здесь». Если вас интересуют двери-книжка, то почитать о них вы можете «здесь», а информация по дверям гармошкам размещена «здесь».
Конструктивные особенности дверей.
Разберемся в маркировке
С маркировкой все не однозначно, большинство наших производителей, по-прежнему опираются на советский ГОСТ 6629-88, который на данный момент является действительным. Кстати стандартные размеры межкомнатных дверей из дружественного Китая зачастую берутся именно оттуда. Маркировка изделий по вышеуказанному ГОСТу выглядит примерно так:
Схема маркировки межкомнатных дверей.
Деление по комплектации;
Д – дверное полотно с коробкой в сборе;
П – дверное полотно без коробки.
Разновидности полотен;
Г – глухое полотно;
О – полотно с остеклением;
К – полотно с качающимся остеклением;
У – полотно со сплошным заполнением – усиленное.
После кодировки комплектации и вида полотна идут размеры, которые указываются в дециметрах;
За размерами может указываться дополнительная информация.
Л – двери с левосторонними петлями;
Н – двери с наплавом;
П – двери с порогом;
В конце может ставиться стандарт, но это требование не обязательно.
Остекление межкомнатных дверей может быть разным.
Интересно, что в данной маркировке двери с правосторонними петлями не маркируются никак, они идут по умолчанию.
Для примера — ДГ20-7ЛП ГОСТ 6629-88, здесь двери идут вместе с коробом, полотно глухое. Габарит: 2000 мм высота межкомнатной двери и 700 мм ширина. Петли с левой стороны. Дверная коробка оборудована порогом.
В Европе маркировка похожа на нашу. Удивляют только некоторые отечественные производители, которые толи по незнанию, толи в стремлении хоть как-то «выделиться» придумывают свои нормы и правила. Рассказать обо всех таких «уникалах» не реально, поэтому здесь вам придется просить разъяснения у консультанта в магазине.
Основные параметры дверей
Размеры межкомнатных дверей, если не брать эксклюзивные модели на заказ, подчиняются все тому же ГОСТу 6629-88. По нему высота стандартной двери составляет 2000 мм, а вот по ширине разброс довольно большой. Отталкиваться нужно от ширины дверного проема (подробней о параметрах проемов написано «здесь»)
Таблица габаритов отечественных дверей по отношению к дверному проему.
Таблица габаритов дверей по международному стандарту DIN.
Размеры стандартных европейских дверей если и отличаются от нашего норматива, то ненамного. В основном вся Европа делает такие же двери, как и у нас, разве что высота двери у некоторых зарубежных моделей может быть выше. Так стандартная высота межкомнатных дверей у нас равна 2000 мм, а у них 2100 мм. Из общего строя выделяется только Франция, у них ширина всех полотен на 1 см меньше.
Существует еще негласная зависимость ширины дверей от вида помещения. Так в санузлах обычно ставятся полотна шириной 55 – 60 см. На кухне принято ставить двери шириной 70 см, а межкомнатная дверь, размеры которой стартуют от 80 см, уже предназначена для комнат.
Классификация дверей по виду помещения.
Также не стоит забывать о домах и квартирах с широкими дверными проемами в гостиной или на террасе. Они могут состоять либо из двух одинаковых полотен, либо из широкого полотна и узкой дополнительной створки.
Для проема шириной 1200 мм ставятся 2 створки по 600 мм или пара 400 мм и 800 мм;
Для проема шириной 1400 мм ставиться пара 600 мм и 800 мм;
На дверные проемы шириной 800 мм и высотой более 2 м иногда ставят 2 створки по 400 мм.
Вообще четкой классификации в парных дверях не существует, мы привели размеры, которые заложены в общепринятом стандарте, но сейчас парные двери делают на многих кустарных производствах, а у этих ребят нормы и правила свои.
Пропорции спаренных дверей.
Дополнительные параметры
В данном случае существует 2 дополнительных параметра – это толщина межкомнатной двери и вес межкомнатной двери.
Какая толщина лучше
В реальности толщина межкомнатной двери ни на дизайн, ни на эксплуатационные характеристики изделия сильно не влияет. Если говорить от принятых стандартах, то толщина пустотелых полотен из МДФ заполненных сотовым картоном колеблется в пределах 30 – 40 мм. Толщина дверей из натурального дерева стартует от 40 мм и зачастую не превышает 50 мм.
Считается, что толстые, массивные двери из натурального дерева подчеркивают статус владельца, поэтому и цена у них фантастическая. Но сейчас на рынке появились толстые пустотелые полотна из МДФ покрытого шпоном натурального дерева. С виду они ничем не отличаются от своих полностью натуральных собратьев, а стоят в 2 раза дешевле.
Шпонированные двери визуально не отличаются от натурального дерева.
В нише раздвижных и раскладных дверей встречаются полотна толщиной в 20 мм, но для распашного варианта этого слишком мало. Во-первых, будут проблемы с врезкой петель, а во-вторых, тонкое полотно будет «играть».
Оптимальный вес полотна
Эта характеристика тесно соседствует с толщиной. Зачастую вес пустотелых полотен из МДФ не превышает 20 кг. Полотна, из натурального дерева веся от 30 кг и выше, здесь все зависит от толщины и габаритов.
Как такового оптимального веса не существует, но есть прямая зависимость количества дверных петель от того сколько весит дверного полотно. Считается, что один рядовой дверной навес рассчитан на 15 кг. Соответственно на легкие полотна идет по 2 навеса, а чем двери тяжелее, тем больше навесов понадобится.
Плюс не стоит также забывать о материале, из которого сделана дверная коробка. Так если вы сэкономили и поставили легкую коробку из МДФ, то навешивать на нее тяжелое полотно из натурального дерева глупо, тонкий короб из МДФ попросту не выдержит такого веса. При интенсивной эксплуатации уже через пару месяцев либо короб лопнет, либо петли оторвутся.
Количество петель находится в прямой зависимости от веса дверей.
Несколько практических советов
Когда выбираете дверь с коробом, учтите, что проем в стене должен быть примерно на 30 мм больше ширины и высоты короба. В противном случае вам некуда будет вставлять регулировочные клинья и заливать монтажную пену;
Выбирая полотно, не забывайте о толщине стенок дверного короба. В коробах из МДФ она колеблется в пределах 25 – 35 мм, толщина деревянного короба может доходить до 50 мм. К примеру, если полотно 700 мм, а толщина стенок короба 35 мм, то ширина проема должна быть больше 770 мм (700+35+35=770) и не забудьте сделать допуск по высоте;
По нормам СНиП в межкомнатных дверях нижний зазор между полом и полотном составляет 20 мм, он нужен для вентиляции. Если вы ставите двери с порогом, то в полотне желательно сделать вентиляционные отверстия, а чтобы они не портили вид, прикрыть их декоративными решетками;
Если двери устанавливаются до настила полов, то не забудьте рассчитать уровень чистового пола, в противном случае, потом придется подрезать полотно, что не всегда возможно.
Правильная врезка навесов в легкое дверное полотно.
Вывод
Мы постарались рассказать об основных существующих стандартах и тонкостях выбора. На видео в этой статье даны дополнительные практические рекомендации. Не забывайте, что эксклюзивные модели под стандарты не попадают, поэтому и делаются в единичном экземпляре.
Стандарты дверных размеров согласно ГОСТа
Замер внутреннего пространства стены по ширине
Основные элементы установки полотна
Размеры для одинарных межкомнатных дверей (высота и ширина)
Стандартные размеры для полуторных и двустворчатых дверей (ширина и высота)
Полуторная межкомнатная дверь с глухой составляющей
Размерная часть коробочного бруска
Складная межкомнатная дверь книжка. В отдельном материале представлены фото-примеры удачных конструкций, советы по выбору и установке.
Загрузка...
