Схема водоснабжения дома из скважины и ее особенности. Схема подключение скважины к дому

как подключить своими руками, видео-инструкция, фото

Когда все проблемы по бурению скважины и ее оформлению остались далеко позади необходимо произвести еще целый ряд дополнительных работ, чтобы в доме появилась вода. Многие считают, что этот процесс довольно прост и не требует подробных инструкций. Однако если бы это было так, то вопрос о том, как подключить скважину к дому не задавался бы так часто.

Любительское фото внутреннего обустройства кессона, на котором видны все необходимые узлы и соединения

Поэтапный процесс

Для начала следует сказать о том, что все работы по дальнейшему благоустройству можно разделить на три этапа. Первый предполагает создание кессона и установку насоса. Второй этап отвечает за прокладку трубопровода, а третий пункт рассказывает о том, как организовать систему компенсации давления и очистки в самом доме.

Металлические конструкции кессонов

Кессон

• Для начала вокруг обсадной трубы скважины вырывают небольшой котлован, в котором будет установлен кессон.
• Его назначение заключается в том, чтобы создать небольшое пространство на уровне ниже промерзания грунта, где будет располагаться вся система трубопровода. Оно необходимо для последующего обслуживания скважины и ремонта. Также кессон должен защищать конструкцию от воздействия грунтовых и ливневых вод.

Конструкция из бетонных колец с крышкой под люк

• Раньше стены и пол такой ямы обкладывали кирпичом, создавали гидроизоляцию и дополнительно утепляли. При этом заранее оставляли небольшое отверстие на уровне ниже промерзания грунта, чтобы через него можно было установить трубопровод. Также сверху изготавливалась бетонная крышка, которая имело отверстие для люка.
• Некоторые мастера для такой работы предпочитали использовать бетонные кольца, позволяющие быстро создать просторный колодец, который отлично переносил все внешние воздействия. Однако оба эти метода довольно трудоемки и требуют больших затрат.

Устройство пластиковых кессонов и их преимущество над другими изделиями

• В настоящее время профессиональные мастера предпочитают использовать пластиковые кессоны, которые продаются в специализированных магазинах. Их просто помещают в яму в соответствии руководством по эксплуатации, а дно для надежности заливают бетоном с жидким стеклом. При этом цена таких систем невысока, а простота их монтажа также сказывается на стоимости работ.
• Специалисты советуют утеплять подобные сооружения, чтобы зимой вода в них не замерзала.
• Необходимо сказать о том, что существуют и металлические конструкции подобного типа, но их стоимость и практичность оставляет желать лучшего, хотя некоторые специалисты используют их до сих пор, затрачиваясь на дополнительную гидроизоляцию, защиту от коррозии и утепление.
• После того, как кессон установлен и зафиксирован необходимо произвести установку водяного насоса.

Монтаж насоса на оголовок обсадной трубы

• Для начала к нему присоединяют обратный клапан. Он позволит предотвратить гидравлические удары в системе.
• После этого к клапану крепится труба, а к самому насосу оцинкованный трос в оплетке из не промокающего материала.
• Необходимо отметить, что трос и провода фиксируют на трубе на расстоянии не мене 1.5 метра.

Внутреннее обустройство кессона с разводкой в нескольких направлениях

• Далее производят погружение на самое дно скважины. В итоге на поверхности остается труба, трос и питающий провод насоса.
• На следующем этапе необходимо отметить уровень максимальной глубины при помощи маркера на тросу, а затем поднять насос на один метр.
• Затем производят фиксацию. Для данных целей применяют оголовок обсадной трубы, к которому и крепят трос и водопровод. Впоследствии его фиксируют через уплотнительное кольцо на болты.

Довольно часто над скважиной выводят дополнительный кран, но такое стоит делать только тогда, когда перед ним установлен гидроаккумулятор

• В итоге на полу кессона появляется верхняя часть оголовка, надежно зафиксированная с водопроводной трубой, к которой можно крепить дальнейшую разводку.
• Стоит отметить, что такое подключение скважины является типовым и соответствует всем необходимым стандартам.

Совет! В данном процессе могут допускаться небольшие изменения или дополнения, обусловленные конструкцией используемых материалов. Поэтому очень важно детально изучить заранее разработанный проект и проверить его на соответствие с приобретаемыми элементами скважины.

Соединительные узлы системы трубопровода

Прокладка трубопровода

• На данном этапе необходимо вырыть траншею, которая бы вела от специального отверстия в кессоне к дому.
• Стоит отметить, что ее глубина должна быть ниже уровня промерзания грунта, а ввод в дом стоит делать на уровне подвала или цокольного этажа.
• После этого на пол траншеи укладывают слой песка в 5 см, который для уплотнения рекомендуется пролить водой и разровнять.

Схема водоснабжения дома от скважины

• На следующем этапе необходимо выбрать водопроводную трубу. Профессиональные мастера рекомендуют для этих целей использовать пропиленовые системы. Они продаются в рулонном виде и при укладке не требуют дополнительных соединений, поскольку могут даже поворачивать под определенным углом.
• Необходимо сказать о том, что диаметр такой трубы должен быть не менее 3 см. Поэтому заранее необходимо приобрести все нужные для монтажа переходники.
• Затем на трубу в скважине устанавливают тройник, к одной стороне которого подключают водопровод. Во второе ответвление монтируют небольшой кран, который послужит для технологических работ и поможет снять давление при обслуживании.

Укладка трубы в траншее с использованием защитного кожуха, который также выполняет функции утеплителя

• К уложенной в траншее трубе некоторые мастера помещают и провод питающий насос. Однако такое решение будет неверным, поскольку инструкция по монтажу запрещает это делать. Дело в том, что так на оба проводника будут воздействовать наводящие токи и при этом обслуживание и ремонт электрических систем может производиться значительно чаще, чем водопровода.
• Учитывая это, провода обычно выводят наружу кессона или укладывают в отдельной траншее, если используют специальный кабель и гофрированную защиту.
• Профессиональные мастера рекомендуют защитить трубу от больших нагрузок сверху. Для этого можно использовать специальные бетонные короба или другие предохранительные системы, которые устанавливают в траншею.
• Также можно использовать специальные кожухи для труб, которые изготавливают из вспененного пенополистирола. Они послужат отличной защитой от небольших нагрузок и будут выполнять функции утеплителя.
• После этого все засыпают вырытым грунтом и уплотняют.

Совет! Даже если ввод в дом и вывод из кессона расположены ниже промерзания грунта, в местах прохождения трубы стен все равно необходимо установит утеплитель и защиту от трения.

Простейшее реле давления воды

Обустройство в доме

• Данный этап считается одним из самых простых и его вполне можно производить своими руками. Он не требует утомительных земельных работ и заключается в сборке системы.
• Для начала необходимо организовать свободное пространство, на котором будет располагаться все необходимое оборудование.

Различные виды гидроаккумуляторов

• Затем на входную трубу устанавливают реле давления. Оно будет отвечать за создания определенного рабочего напора во всей системе.
• После этого специалисты рекомендуют поставить сеточный фильтр, который послужит дополнительной защитой от крупного мусора.
• На следующем этапе следует установить гидроаккумулятор. Данное устройство отвечает за поддержание давления в системе даже после отключения водяного насоса. При этом благодаря ему его не нужно включать постоянно, чтобы обеспечивать доступ к воде.

Фильтр для воды с тремя уровнями очистки

• Гидроаккумулятор имеет определенный объем, который также можно использовать как запас. Однако не стоит устанавливать больших устройств, стоимость которых очень высока. Профессиональные мастера рекомендуют применять несколько изделий меньшего объема, что никак не отразится на давлении, но позволит пользоваться водой без включения насоса более длительный срок.
• После этого производится обычная разводка водопровода по дому.

Совет! Не всегда вода из скважины является идеально чистой. Именно поэтому рекомендуется установить в доме фильтр тонкой очистки.

Вариант системы в сборе

Статьи по теме:

Вывод

Просмотрев видео в этой статье можно получить более детальную информацию о том, как организовать всю систему питания дома водой из скважины. При этом основываясь на тексте, который приведен выше, следует сделать вывод о том, что этот процесс является довольно сложным и может потребовать от исполнителя определенных навыков. Однако при наличии проекта и следуя указаниям руководства по монтажу можно выполнять его самостоятельно.

kolodec.guru

Как подключить скважину к дому

Когда отсутствует водопровод, частные дома и дачи получают воду из колодцев и скважин.

Из статьи вы узнаете, где расположить и как обслуживать скважину, как сделать ввод воды в дом и какие системы водоснабжения использовать в той или иной ситуации.





Требования к скважинам

Следует придерживаться таких требований к скважинам:

• Расстояние от канализационного колодца до скважины. Если колодец герметичен, и фекальные массы удаляет автомобиль-ассенизатор, располагайте скважину не ближе 40 метров от колодца. Если жидкость в септике впитывается в грунт, расстояние до колодца 50-60 метров и зависит от объема канализационного стока в сутки. 1-2 кубометра – 50 метров. 4-5 кубометров – 60 метров.
• Обязательно нужна проверка воды в санитарной инспекции. Потому что воду для мытья посуды не кипятят – бактерии из воды оседают на посуде. Этой же водой моют руки. Пробурив скважину, качайте из нее воду до тех пор, пока вода не станет прозрачной. Это занимает от 2-х дней (на абиссинских скважинах) до 3-х месяцев.
• Вода попадает в скважину через стенки водоносного слоя. Если в работе скважины возникают перерывы в 1-2 месяца, стенки заиливаются и теряют пропускную способность. Чтобы этого не произошло, 1-2 раза в неделю по 2-3 часа качайте воду из скважины для профилактики заиливания. Один раз в 3-5 лет относите воду на анализ в санитарную инспекцию.
• Раз в 3-5 лет или после снижения дебета (производительности) скважины, промывайте ее струей воды. Для этого используйте поливальную или пожарную машину. Промывка раскроет заиленные каналы стенок, поднимет ил со дна и вынесет его на поверхность. После промывки откачивайте воду из скважины 1-2 дня до полного очищения и появления чистой воды.

Не бурите скважину ближе 50 метров от септика, вода из него не пригодна для питья.

Ввод воды в дом

Чтобы провести воду в дом, необходимо сделать водопровод и защитить его и скважину от мороза.

Водопровод делают из резинового шланга, полиэтиленовых, пластиковых или металлопластиковых труб внутренним диаметром 20-30 мм. Чтобы сохранить их от повреждения и морозов, трубы укладывают под землей. Резиновый шланг легче в укладке и дешевле, но ненадежен.

Водопровод из металлопластиковых и полиэтиленовых труб монтируют с помощью резьбовых фитингов без использования специального оборудования. Водопровод из пластиковых труб собирают с помощью «паяльника», его продают в строительных и хозяйственных магазинах.

Чтобы защитить скважину от мороза, ее необходимо утеплить или оборудовать кессон (комнату для дополнительного оборудования). Для утепления применяют пенопласты и вспененный полиуретан (монтажная пена). Создание кессона увеличивает количество возможных схем водоснабжения дома из скважины.

Располагайте водопровод на глубине 1 метр, утеплите его теплоизоляцией для труб соответствующего диаметра. После прокладки и подключения водопровода, засыпьте траншею землей и уплотните грунт.

Как подключить скважину к дому

Схемы с погружным насосом

Существует 3 схемы подключения скважины к дому с погружным насосом:

• Погружной (скважинный, глубинный) насос – накопительный бак – потребители воды. Накопительный бак устанавливают на чердаке здания. Перепад высот между накопительным баком и потребителями воды в 10 метров создает давление в 1 бар. Плюс этой схемы – простота и дешевизна, не нужны гидроаккумулятор, датчик давления и дополнительный насос. Минусы – насос поднимает воду на большую высоту, поэтому падает производительность. Давление воды не превышает 1 бар, что недостаточно для подключения посудомоечной и стиральной машины или газового автоматического водонагревателя (колонки). Эту схему применяют при глубине скважины до 70 метров.
• Погружной насос – гидроаккумулятор – датчик давления – потребители воды. Гидроаккумулятор (ГА) устанавливают возле ввода воды в дом или в кессоне. Датчик давления включает и выключает насос после достижения установленного давления воды. Плюсы – давление в системе регулируют датчиком давления. Минусы – при использовании ГА малого объема (до 100 литров) насос работает в тяжелых условиях частого включения\выключения, это снижает ресурс и надежность. Эту схему применяют при глубине скважины до 50 метров с центробежными насосами и до 30 метров с вибрационными.

Подключение гидроаккумулятора к насосу (не важно, в скважине он или на поверхности) продлевает срок службы и повышает надежность насоса.

• Погружной насос – накопительный бак – датчик уровня воды в баке – дополнительный поверхностный насос – гидроаккумулятор – датчик давления – потребители воды. Погружной насос накачивает воду в накопительный бак по сигналам датчика уровня воды. Дополнительный насос создает давление в системе водоснабжения, гидроаккумулятор устраняет перепады давления воды. Плюсы – погружной насос работает в комфортном режиме включения/выключения при максимальной производительности, нет нужды поднимать воду на 10-15 метров выше, чтобы создать давление в кранах. Минусы – надежность дополнительного насоса зависит от объема ГА. Чем выше объем, тем меньше циклов включение/выключение за единицу времени, тем меньше пусковые нагрузки. Эту схему применяют для скважин любой глубины. Высота подъема воды зависит только от мощности насоса.

Схемы с поверхностными насосами

Насос – ГА – датчик давления. Плюсы – невысокая стоимость, не нужно покупать глубинный насос и накопительный бак. Минусы – применяют для скважин, где расстояние до воды меньше 5 метров. Надежность и срок службы насоса зависят от объема ГА.

Схемы с насосными станциями

Насосная станция – агрегат, который состоит из поверхностного насоса, ГА небольшого объема (до 20 литров) и датчика давления. Схемы такие же, как для поверхностного насоса. Надежность насоса увеличивается при подключении дополнительного ГА.

Все схемы подключения насосов и насосных станций применяют к скважинам и к колодцам.

Если финансы позволяют, то используйте схему погружной насос – накопительный бак – датчик уровня воды в баке – дополнительный поверхностный насос – гидроаккумулятор – датчик давления – потребители воды. Такая схема предпочтительна на всех скважинах, кроме абиссинской с тонкой трубой. На абиссинской скважине с тонкой трубой применяйте схему с поверхностным насосом или насосной станцией.

Фильтрация воды

Вода проходит через много слоев грунта, поэтому содержание микробов и опасных бактерий в ней мало. Но скважина динамична, в ней движется вода, возникают вибрации от насоса, осыпается грунт или поднимется ил. Вибрационные насосы нечувствительны к таким загрязнениям, поэтому грязь проходит через насос и попадает в водопровод. Центробежные насосы чувствительны к таким загрязнениям, при повреждении сетчатого фильтра грязь разрушает механизм насоса и в водопровод попадают металлическая стружка и пыль. Водяной фильтр сохранит бытовую технику и вас от грязи при любой схеме подключения воды из скважины.

Вода фильтруется с помощью водяных фильтров, которые устанавливают в систему водоснабжения. Сетчатый фильтр устанавливайте в доме, перед центробежным или поверхностным насосом. Фильтр грубой очистки устанавливайте между погружным насосом и накопительным баком. Фильтр тонкой очистки устанавливайте после ГА.

Водоснабжение дома из скважины имеет плюсы и минусы. К нему прибегают, когда невозможно подключить дом к центральному водоснабжению. Правильно выбирайте схему подключения к скважине. Следите за состоянием скважины и системы водоснабжения, и в вашем доме из кранов будет течь чистая безвредная вода.

oskada.ru

видео-инструкция по монтажу своими руками, особенности устройства, бурения скважинной конструкции, фото

Пожалуй, сегодня типовая схема скважины на воду известна всем, кто хоть немного интересовался данной темой. Однако процедура оборудования системы водоснабжения на базе подобной установки имеет ряд нюансов, и потому стоит заранее изучить технологию.

Тогда при прокладке труб и подключении оборудования не возникнет вопросов, а проблемы будут решаться оперативно и с минимальными затратами.

Основные элементы системы подачи воды

Источник воды

Типы скважин

Любая схема подачи воды в дом из скважины строится на основании ключевого компонента — самого источника воды.

На сегодняшний день все скважины в зависимости от особенностей субстрата условно разделяют на три группы:

• Песчаные — наиболее простые и дешевые в обустройстве. Недостаток – относительно малый срок службы (до десяти лет), и достаточно быстрое заиливание. Подойдут для установки на даче.
• Глинистые требуют чуть большей ответственности при бурении скважины, а в остальном – обладают теми же достоинствами и недостатками, что и песчаные. Должны использоваться регулярно, так как примерно через год без эксплуатации восстановить заиленную скважину будет очень сложно и дорого.
• Известняковые (артезианские) скважины по праву считаются лучшими. Схема бурения скважины на воду в известняке предполагает заглубление на уровень от 50 до 150 метров. Это обеспечивает запас надежности и долговечности источника воды, а кроме того – улучшает качество естественной фильтрации.

Основные разновидности

Осуществляя выбор типа скважины, не следует все внимание уделять такому параметру как цена. Дело в том, что обустройство автономного водоснабжения – задача сама по себе весьма недешевая, и лучше инвестировать в этот проект единожды (выбрав качественное оборудование и пригласив профессиональных мастеров), чем через несколько лет пожинать сомнительные «плоды экономии» в виде внушительных счетов за ремонт и восстановление источника.

Выбор помпы

Следующим этапом в построении системы водоснабжения является подбор насосного оборудования.

Здесь инструкция рекомендует уделять внимание таким моментам:

• Как правило, для небольших коттеджей не требуются модели с высокой производительностью. Зная, что для работы одного крана в течение часа нужно примерно 0,5-0,6 м3 воды, обычно устанавливают помпу, способную обеспечить приток 2,5 – 3,5 м3/ч.
• Также следует учитывать наиболее высокие точки отбора воды. В некоторых случаях для обеспечения необходимого напора на верхних этажах требуется монтаж дополнительного насоса, поскольку скважинное водоподъемное устройство не справляется.

Помпа малого диаметра для подъема воды с больших глубин

• Практически все модели скважинных помп отличаются достаточно высоким уровнем энергопотребления. Принимая во внимание этот факт, стоит заранее позаботиться о стабилизаторе питания. А если у вас в поселке часто отключают электричество, то и генератор лишним не будет.

Оборудование скважины

Сам процесс оборудования обычно осуществляется той же компанией, которая проводила бурение.

Однако изучить его стоит и вам — как минимум для того, чтобы обеспечить контроль качества исполнения рабочих операций:

• Выбранный насос опускаем на проектную глубину и подвешиваем на тросе или прочном шнуре.
• Через горловину скважины с установленным оголовком (специальная герметизирующая деталь) выводим шланг для подачи воды и кабель, обеспечивающий электропитание помпы.

Установленный оголовок

• Некоторые специалисты советуют присоединять шланг к кабелю. Это довольно удобно, но нужно помнить, что в местах присоединения шланг ни в коем случае не должен пережиматься!
• Также возле горловины монтируется подъемное устройство – ручная или электрическая лебедка. Обойтись без нее можно только на очень малых глубинах, поскольку, чем глубже, тем сильнее будет ощущаться не только вес самой помпы, но и вес шланга с кабелем питания, и вес троса.

Совет!Оголовок, запорную арматуру и выведенные трубы водоснабжения необходимо защитить от внешних воздействий.Чаще всего они скрываются в небольшом углублении, облицованном изнутри кирпичом и закрытом крышкой.

Фото капитального приямка

Именно такой вид имеет схема устройства скважины на воду. Однако это – даже не половина дела: нам необходимо собрать на этой базе целую систему.

Статьи по теме:

Система водоснабжения

Основные элементы системы

Детали системы водоснабжения для неглубоких скважин

Как мы отмечали выше, помимо правильно установленного и корректно работающего водоподъемного оборудования для обеспечения дома водой из скважины нам будет нужно множество деталей.

Среди них:

• Подводящий трубопровод, по которому вода от скважины будет поступать к дому.
• Гидроаккумулятор, который представляет собой бак для воды, обеспечивающий поддержание стабильного давления внутри системы.
• Реле, обеспечивающее включение и отключение водоподъемной помпы в зависимости от уровня давления в баке.
• Реле сухого хода (если вода перестает поступать в насос – система обесточивается).

Обратите внимание!Многие модели скважинных насосов комплектуются встроенными предохранителями, исключающими сухой ход.

• Система фильтров для скважины для очистки и оптимизации параметров воды. Как правило, включает в себя фильтры для грубой и тонкой очистки.
• Трубопроводы и запорная аппаратура для разводки по помещениям.

Также при необходимости схема подводки воды из скважины в дом включает в себя ответвление для водонагревателя. Это дает возможность обеспечить горячее водоснабжение.

Прокладка трубопровода

При наличии определенных навыков саму систему можно собрать своими руками.

Делаем это так:

• Для прокладки трубы от горловины скважины до дома копаем траншею. Желательно, чтобы она проходила ниже уровня промерзания грунта.
• Прокладываем трубу (лучше всего полиэтиленовую диаметром от 30 мм). При необходимости оборачиваем трубопровод теплоизоляционным материалом.
• Заводим трубу в подвал или подпольное пространство через специальный продух. Эту часть трубопровода обязательно утепляем!

Траншея от колодца к дому

Монтаж системы

Далее переходим к сооружению гидроаккумулятора:

• Гидроаккумулятор (пластиковую емкость объемом до 500 л) устанавливаем как можно выше – это обеспечит нам естественную регулировку давления. На входе монтируем реле давления, которое при заполнении бака будет отключать подачу воды.
• В некоторых случаях этого бывает недостаточно. Тогда дополнительно устанавливаем автоматическую насосную станцию – комплекс из нескольких реле, манометров и мембранного бака-ресивера.

Насосная станция с ресивером, который можно использовать вместо гидроаккумулятора или вместе с ним

• Ресивер, оборудованный отдельным насосом, обеспечивает плавное изменение давления в аккумуляторе, что положительно сказывается на работоспособности всех систем. Без этой детали двигатель скважинного насоса запускается вместе с каждым включением крана, что, естественно, приводит к его раннему износу.

Обратите внимание!Еще один плюс от установки ресивера — компенсация гидроударов, возникающих за счет разницы в несколько секунд между срабатыванием реле давления и фактическим отключением помпы.

• После сборки системы из гидроаккумулятора и насосной станции приступаем к монтажу трубной разводки. Для нее используем полиэтиленовые трубы. При водоснабжении коттеджа или дачного дома вполне достаточно диаметра в 20 мм.
• Трубы режем с использованием специальных устройств. Для их соединения используем паяльник с набором втулок. Применение этой технологии позволяет добиться максимальной герметичности.
• В качестве альтернативы можно использовать стальные или металлопластиковые трубы. Они отличаются большей механической прочностью, однако монтировать их сложнее. Да и разъемные соединения все же уступают по герметичности пропаянным швам.

Трубную разводку подводим к точкам потребления и присоединяем к кранам. Для обеспечения безопасности фиксируем трубы на стенах хомутами.

Наиболее распространенная схема

Статьи по теме:

Отдельно стоит позаботиться и о системе водоотведения. При ее проектировке важно размещать выгребную яму или септик таким образом, чтобы полностью исключить фильтрацию стоков в водоносные горизонты. В первую очередь это касается песчаных скважин, которые отличаются неглубоким залеганием воды.

Вывод

Приведенная схема подключения воды от скважины имеет множество вариаций, однако для начинающего мастера именно она является оптимальной. Конечно, простой описанную процедуру назвать нельзя, да и трудоемкость у нее довольно велика, но при необходимости разобраться во всех нюансах можно. Ну, а если вопросы все еще остались — рекомендуем изучить видео в этой статье.

kolodec.guru

Подключение скважины к дому - Всё о бурении скважин

Шаг за шагом: как провести воду из скважины в свой дом

Для водоснабжения частного дома нет ничего лучше хорошего центрального водопровода, который обеспечивал бы стабильную подачу чистой воды из артезианской скважины. Однако подобное благо цивилизации до сих пор редкость не только на селе, но и в городском частном секторе. Для многих владельцев своего дома водоснабжение из скважины — не дешёвый, но порой единственный способ обеспечить себя водоснабжением с должным уровнем комфорта. Рассмотрим, как подключить скважину к домашнему водопроводу, установить необходимое оборудование.

Содержание

Бурится на ближайший к поверхности водоносный горизонт, который располагается в песчано-известковом слое. Обходится относительно недорого, глубина невелика — 15-30 м. Характеристики скромны: дебит 0,6-1,2 м3/ч, срок службы 5-30 лет при условии регулярного водозабора. На обсадную трубу снизу обязательно устанавливается фильтр. Качество воды лучше, чем в колодце, но всё же зачастую для того, чтобы довести её до высокого уровня питьевых стандартов, приходится устанавливать в доме многоступенчатые фильтрационные системы.

Песчаную скважину можно пробурить с помощью подобной малогабаритной установки. При прокачке необходимо следить, чтобы внутрь обсадной трубы не попала грязь с поверхности

Отличается исключительной чистотой и обилием воды, дебитом 3-10 м3/ч и выше. При правильной эксплуатации служит очень долго, полвека — отнюдь не предел. Пористый известняк с водоносным слоем может залегать довольно глубоко. В редких случаях удаётся добраться до артезианских вод на уровне 25 м, но чаще это 50-250 м. Стоимость скважины резко возрастает при превышении глубины в 60-100 м. И не только из-за высокой стоимости бурения, но и потому, что приходится устанавливать значительно более мощные глубинные насосы. Экономически оправдано устроить артезианскую скважину вскладчину, воды с избытком хватит на несколько домов.

Если вы только изучаете возможность бурения скважины на своём участке, а никто из соседей ещё не занимался водоснабжением, поговорите с местными геологами. Скорее всего, они знают расположение водоносных пластов в вашем районе и смогут дать исчерпывающую консультацию.

Над скважиной располагают сооружение, в котором размещают необходимое оборудование. Как правило, это кессон, полностью расположенный ниже уровня земли, гидроизолированный и утеплённый. Его можно собрать из стандартных бетонных колец, замонолитить, выложить из кирпича или бетонных блоков. В продаже также имеются готовые полимерные и стальные блоки. Размеры кессона должны позволять провести обслуживание оборудования.

Дороже, но быстрее и надёжнее установить готовый кессон для скважины

Основное оборудование можно размещать в кессоне, но мы рекомендуем устанавливать его в доме, в тёплом и сухом помещении, так оно прослужит дольше. На обсадную трубу следует установить оголовок.

Оголовок, помимо защиты от загрязнений, служит для подвески насоса, пропуска трубы и электрокабеля

В зависимости от глубины подъёма используется следующее оборудование:

• Станция водоснабжения с верхним расположением насоса. Стоит недорого, однако глубина всасывания невелика, 8-14 м, что ограничивает сферу применения колодцами и неглубокими песчаными скважинами. Станция полностью укомплектована, непосредственно к ней можно подключать домашний водопровод.

В состав комплектной насосной станции входят все необходимые устройства: насос, накопительный бак, автоматика

• Скважинный насос способен поднимать воду с большой глубины и имеет небольшой диаметр, рассчитанный на обсадную трубу. Дешёвые вибрационные насосы «Ручеёк» или «Малыш» не рекомендуется использовать длительное время, они способствуют засорению фильтра, к тому же маломощны. Не нанесёт урона скважине и даст достаточный объём воды центробежный насос. Глубина подъёма моделей бюджетной категории —от 50 до 100 м.

Модель глубинного насоса выбирают, исходя из глубины, дебита скважины и потребности в воде.

Вода, прежде чем попасть от скважинного насоса непосредственно в водопровод, закачивается в один из двух видов накопителей:

• Открытый бак, установленный в верхней точке водоразбора. Оттуда вода подаётся вниз самотёком. Включение насоса для пополнения бака и его отключение обеспечивает поплавковый механизм, установленный в баке. Простое и недорогое решение, однако давление воды маловато для комфортного пользования и недостаточно стабильно.
• Закрытый мембранный гидроаккумулятор, где вода постоянно находится под давлением благодаря пневматическому элементу. Благодаря этому в водопроводе создаётся давление, достаточное для адекватной работы всех водоразборных устройств, в том числе гидромассажных и автополива.

Устройство гидроаккумулятора. Для поддержания стабильного давления в водопроводе необходимо регулярно проверять давление воздуха в мембране. При необходимости её подкачивают через ниппель.

Относительно несложно устроить водоснабжение из скважины своими руками на основе комплектной водопроводной станции. Нужно установить перед ней обратный клапан, песчаный фильтр, опустить герметичный шланг на отметку водозабора и заполнить устройство водой, тщательно соблюдая инструкцию. Подключить станцию к электропитанию.

Подключение насосной станции не представляет особой сложности

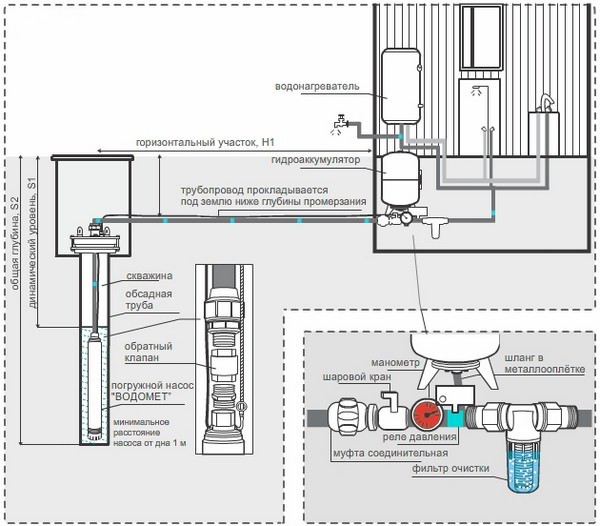

Схема подключения водоснабжения от скважины на основе центробежного погружного насоса и гидроаккумулятора должна включать в себя следующие элементы:

• Глубинный насос.
• Обратный клапан.
• Подающий трубопровод, располагается в грунте ниже глубины его промерзания.
• Автоматическое устройство защиты от «сухого хода», если насос изначально им не оборудован.
• Фильтр грубой очистки перед гидроаккумулятором.
• Запорный кран.
• Гидроаккумулятор.
• Автоматика: реле давления, пульт управления.
• Шаровый кран или вентиль, непосредственно к которому присоединяется домашний водопровод.
• Также рекомендуется установить вентиль для слива системы, его можно расположить в кессоне или возле гидроаккумулятора.

Схема подключения водопровода от скважины для центробежного насоса и гидроаккумулятора.

Наш краткий материал даёт лишь общее представление о том, как провести воду из скважины в дом. Люди «рукастые», обладающие временем и желанием, могут попытаться сделать это самостоятельно. Тем же, кто никогда не держал в руках разводной ключ, мы рекомендуем доверить работы по водоснабжению собственного дома профессионалам, специализирующимся на подобной деятельности.

Рекомендуем похожие статьи

• Обустройство кессона для скважины своими руками из бетона и кирпича или установка готового модуля
• Как сделать абиссинскую скважину своими руками – простое решение вопроса водоснабжения участка
• Устройство дачного водопровода с погружным насосом: схема и оборудование

Подключение скважины к дому: советы и рекомендации специалистов

Когда все проблемы по бурению скважины и ее оформлению остались далеко позади необходимо произвести еще целый ряд дополнительных работ, чтобы в доме появилась вода. Многие считают, что этот процесс довольно прост и не требует подробных инструкций. Однако если бы это было так, то вопрос о том, как подключить скважину к дому не задавался бы так часто.

Любительское фото внутреннего обустройства кессона, на котором видны все необходимые узлы и соединения

Поэтапный процесс

Для начала следует сказать о том, что все работы по дальнейшему благоустройству можно разделить на три этапа. Первый предполагает создание кессона и установку насоса. Второй этап отвечает за прокладку трубопровода, а третий пункт рассказывает о том, как организовать систему компенсации давления и очистки в самом доме.

Металлические конструкции кессонов

• Для начала вокруг обсадной трубы скважины вырывают небольшой котлован, в котором будет установлен кессон.
• Его назначение заключается в том, чтобы создать небольшое пространство на уровне ниже промерзания грунта, где будет располагаться вся система трубопровода. Оно необходимо для последующего обслуживания скважины и ремонта. Также кессон должен защищать конструкцию от воздействия грунтовых и ливневых вод.

Конструкция из бетонных колец с крышкой под люк

• Раньше стены и пол такой ямы обкладывали кирпичом, создавали гидроизоляцию и дополнительно утепляли. При этом заранее оставляли небольшое отверстие на уровне ниже промерзания грунта, чтобы через него можно было установить трубопровод. Также сверху изготавливалась бетонная крышка, которая имело отверстие для люка.
• Некоторые мастера для такой работы предпочитали использовать бетонные кольца, позволяющие быстро создать просторный колодец, который отлично переносил все внешние воздействия. Однако оба эти метода довольно трудоемки и требуют больших затрат.

Устройство пластиковых кессонов и их преимущество над другими изделиями

• В настоящее время профессиональные мастера предпочитают использовать пластиковые кессоны, которые продаются в специализированных магазинах. Их просто помещают в яму в соответствии руководством по эксплуатации, а дно для надежности заливают бетоном с жидким стеклом. При этом цена таких систем невысока, а простота их монтажа также сказывается на стоимости работ.
• Специалисты советуют утеплять подобные сооружения, чтобы зимой вода в них не замерзала.
• Необходимо сказать о том, что существуют и металлические конструкции подобного типа, но их стоимость и практичность оставляет желать лучшего, хотя некоторые специалисты используют их до сих пор, затрачиваясь на дополнительную гидроизоляцию, защиту от коррозии и утепление.
• После того, как кессон установлен и зафиксирован необходимо произвести установку водяного насоса.

Монтаж насоса на оголовок обсадной трубы

• Для начала к нему присоединяют обратный клапан. Он позволит предотвратить гидравлические удары в системе.
• После этого к клапану крепится труба, а к самому насосу оцинкованный трос в оплетке из не промокающего материала.
• Необходимо отметить, что трос и провода фиксируют на трубе на расстоянии не мене 1.5 метра.

Внутреннее обустройство кессона с разводкой в нескольких направлениях

• Далее производят погружение на самое дно скважины. В итоге на поверхности остается труба, трос и питающий провод насоса.
• На следующем этапе необходимо отметить уровень максимальной глубины при помощи маркера на тросу, а затем поднять насос на один метр.
• Затем производят фиксацию. Для данных целей применяют оголовок обсадной трубы, к которому и крепят трос и водопровод. Впоследствии его фиксируют через уплотнительное кольцо на болты.

Довольно часто над скважиной выводят дополнительный кран, но такое стоит делать только тогда, когда перед ним установлен гидроаккумулятор

• В итоге на полу кессона появляется верхняя часть оголовка, надежно зафиксированная с водопроводной трубой, к которой можно крепить дальнейшую разводку.
• Стоит отметить, что такое подключение скважины является типовым и соответствует всем необходимым стандартам.

Совет! В данном процессе могут допускаться небольшие изменения или дополнения, обусловленные конструкцией используемых материалов. Поэтому очень важно детально изучить заранее разработанный проект и проверить его на соответствие с приобретаемыми элементами скважины.

Соединительные узлы системы трубопровода

Прокладка трубопровода

• На данном этапе необходимо вырыть траншею, которая бы вела от специального отверстия в кессоне к дому.
• Стоит отметить, что ее глубина должна быть ниже уровня промерзания грунта, а ввод в дом стоит делать на уровне подвала или цокольного этажа.
• После этого на пол траншеи укладывают слой песка в 5 см, который для уплотнения рекомендуется пролить водой и разровнять.

Схема водоснабжения дома от скважины

• На следующем этапе необходимо выбрать водопроводную трубу. Профессиональные мастера рекомендуют для этих целей использовать пропиленовые системы. Они продаются в рулонном виде и при укладке не требуют дополнительных соединений, поскольку могут даже поворачивать под определенным углом.
• Необходимо сказать о том, что диаметр такой трубы должен быть не менее 3 см. Поэтому заранее необходимо приобрести все нужные для монтажа переходники.
• Затем на трубу в скважине устанавливают тройник, к одной стороне которого подключают водопровод. Во второе ответвление монтируют небольшой кран, который послужит для технологических работ и поможет снять давление при обслуживании.

Укладка трубы в траншее с использованием защитного кожуха, который также выполняет функции утеплителя

• К уложенной в траншее трубе некоторые мастера помещают и провод питающий насос. Однако такое решение будет неверным, поскольку инструкция по монтажу запрещает это делать. Дело в том, что так на оба проводника будут воздействовать наводящие токи и при этом обслуживание и ремонт электрических систем может производиться значительно чаще, чем водопровода.
• Учитывая это, провода обычно выводят наружу кессона или укладывают в отдельной траншее, если используют специальный кабель и гофрированную защиту.
• Профессиональные мастера рекомендуют защитить трубу от больших нагрузок сверху. Для этого можно использовать специальные бетонные короба или другие предохранительные системы, которые устанавливают в траншею.
• Также можно использовать специальные кожухи для труб, которые изготавливают из вспененного пенополистирола. Они послужат отличной защитой от небольших нагрузок и будут выполнять функции утеплителя.
• После этого все засыпают вырытым грунтом и уплотняют.

Совет! Даже если ввод в дом и вывод из кессона расположены ниже промерзания грунта, в местах прохождения трубы стен все равно необходимо установит утеплитель и защиту от трения.

Простейшее реле давления воды

Обустройство в доме

• Данный этап считается одним из самых простых и его вполне можно производить своими руками. Он не требует утомительных земельных работ и заключается в сборке системы.
• Для начала необходимо организовать свободное пространство, на котором будет располагаться все необходимое оборудование.

Различные виды гидроаккумуляторов

• Затем на входную трубу устанавливают реле давления. Оно будет отвечать за создания определенного рабочего напора во всей системе.
• После этого специалисты рекомендуют поставить сеточный фильтр, который послужит дополнительной защитой от крупного мусора.
• На следующем этапе следует установить гидроаккумулятор. Данное устройство отвечает за поддержание давления в системе даже после отключения водяного насоса. При этом благодаря ему его не нужно включать постоянно, чтобы обеспечивать доступ к воде.

Фильтр для воды с тремя уровнями очистки

• Гидроаккумулятор имеет определенный объем, который также можно использовать как запас. Однако не стоит устанавливать больших устройств, стоимость которых очень высока. Профессиональные мастера рекомендуют применять несколько изделий меньшего объема, что никак не отразится на давлении, но позволит пользоваться водой без включения насоса более длительный срок.
• После этого производится обычная разводка водопровода по дому.

Совет! Не всегда вода из скважины является идеально чистой. Именно поэтому рекомендуется установить в доме фильтр тонкой очистки.

Вариант системы в сборе

Просмотрев видео в этой статье можно получить более детальную информацию о том, как организовать всю систему питания дома водой из скважины. При этом основываясь на тексте, который приведен выше, следует сделать вывод о том, что этот процесс является довольно сложным и может потребовать от исполнителя определенных навыков. Однако при наличии проекта и следуя указаниям руководства по монтажу можно выполнять его самостоятельно (см.также статью «Самостоятельное обустройство скважины на воду» ).

More from my site

Схема водоснабжения частного дома из скважины

Когда отсутствует водопровод, частные дома и дачи получают воду из колодцев и скважин.

Из статьи вы узнаете, где расположить и как обслуживать скважину, как сделать ввод воды в дом и какие системы водоснабжения использовать в той или иной ситуации.

Требования к скважинам

Следует придерживаться таких требований к скважинам:

• Расстояние от канализационного колодца до скважины. Если колодец герметичен, и фекальные массы удаляет автомобиль-ассенизатор, располагайте скважину не ближе 40 метров от колодца. Если жидкость в септике впитывается в грунт, расстояние до колодца 50-60 метров и зависит от объема канализационного стока в сутки. 1-2 кубометра – 50 метров. 4-5 кубометров – 60 метров.
• Обязательно нужна проверка воды в санитарной инспекции. Потому что воду для мытья посуды не кипятят – бактерии из воды оседают на посуде. Этой же водой моют руки. Пробурив скважину, качайте из нее воду до тех пор, пока вода не станет прозрачной. Это занимает от 2-х дней (на абиссинских скважинах) до 3-х месяцев.
• Вода попадает в скважину через стенки водоносного слоя. Если в работе скважины возникают перерывы в 1-2 месяца, стенки заиливаются и теряют пропускную способность. Чтобы этого не произошло, 1-2 раза в неделю по 2-3 часа качайте воду из скважины для профилактики заиливания. Один раз в 3-5 лет относите воду на анализ в санитарную инспекцию.
• Раз в 3-5 лет или после снижения дебета (производительности) скважины, промывайте ее струей воды. Для этого используйте поливальную или пожарную машину. Промывка раскроет заиленные каналы стенок, поднимет ил со дна и вынесет его на поверхность. После промывки откачивайте воду из скважины 1-2 дня до полного очищения и появления чистой воды.

Не бурите скважину ближе 50 метров от септика, вода из него не пригодна для питья.

Ввод воды в дом

Чтобы провести воду в дом, необходимо сделать водопровод и защитить его и скважину от мороза.

Водопровод делают из резинового шланга, полиэтиленовых, пластиковых или металлопластиковых труб внутренним диаметром 20-30 мм. Чтобы сохранить их от повреждения и морозов, трубы укладывают под землей. Резиновый шланг легче в укладке и дешевле, но ненадежен.

Водопровод из металлопластиковых и полиэтиленовых труб монтируют с помощью резьбовых фитингов без использования специального оборудования. Водопровод из пластиковых труб собирают с помощью «паяльника», его продают в строительных и хозяйственных магазинах.

Чтобы защитить скважину от мороза, ее необходимо утеплить или оборудовать кессон (комнату для дополнительного оборудования). Для утепления применяют пенопласты и вспененный полиуретан (монтажная пена). Создание кессона увеличивает количество возможных схем водоснабжения дома из скважины.

Располагайте водопровод на глубине 1 метр, утеплите его теплоизоляцией для труб соответствующего диаметра. После прокладки и подключения водопровода, засыпьте траншею землей и уплотните грунт.

Как подключить скважину к дому

Схемы с погружным насосом

Существует 3 схемы подключения скважины к дому с погружным насосом:

• Погружной (скважинный, глубинный) насос – накопительный бак – потребители воды. Накопительный бак устанавливают на чердаке здания. Перепад высот между накопительным баком и потребителями воды в 10 метров создает давление в 1 бар. Плюс этой схемы – простота и дешевизна, не нужны гидроаккумулятор, датчик давления и дополнительный насос. Минусы – насос поднимает воду на большую высоту, поэтому падает производительность. Давление воды не превышает 1 бар, что недостаточно для подключения посудомоечной и стиральной машины или газового автоматического водонагревателя (колонки). Эту схему применяют при глубине скважины до 70 метров.
• Погружной насос – гидроаккумулятор – датчик давления – потребители воды. Гидроаккумулятор (ГА) устанавливают возле ввода воды в дом или в кессоне. Датчик давления включает и выключает насос после достижения установленного давления воды. Плюсы – давление в системе регулируют датчиком давления. Минусы – при использовании ГА малого объема (до 100 литров) насос работает в тяжелых условиях частого включениявыключения, это снижает ресурс и надежность. Эту схему применяют при глубине скважины до 50 метров с центробежными насосами и до 30 метров с вибрационными.

Подключение гидроаккумулятора к насосу (не важно, в скважине он или на поверхности) продлевает срок службы и повышает надежность насоса.

• Погружной насос – накопительный бак – датчик уровня воды в баке – дополнительный поверхностный насос – гидроаккумулятор – датчик давления – потребители воды. Погружной насос накачивает воду в накопительный бак по сигналам датчика уровня воды. Дополнительный насос создает давление в системе водоснабжения, гидроаккумулятор устраняет перепады давления воды. Плюсы – погружной насос работает в комфортном режиме включения/выключения при максимальной производительности, нет нужды поднимать воду на 10-15 метров выше, чтобы создать давление в кранах. Минусы – надежность дополнительного насоса зависит от объема ГА. Чем выше объем, тем меньше циклов включение/выключение за единицу времени, тем меньше пусковые нагрузки. Эту схему применяют для скважин любой глубины. Высота подъема воды зависит только от мощности насоса.

Схемы с поверхностными насосами

Насос – ГА – датчик давления. Плюсы – невысокая стоимость, не нужно покупать глубинный насос и накопительный бак. Минусы – применяют для скважин, где расстояние до воды меньше 5 метров. Надежность и срок службы насоса зависят от объема ГА.

Схемы с насосными станциями

Насосная станция – агрегат, который состоит из поверхностного насоса, ГА небольшого объема (до 20 литров) и датчика давления. Схемы такие же, как для поверхностного насоса. Надежность насоса увеличивается при подключении дополнительного ГА.

Все схемы подключения насосов и насосных станций применяют к скважинам и к колодцам.

Если финансы позволяют, то используйте схему погружной насос – накопительный бак – датчик уровня воды в баке – дополнительный поверхностный насос – гидроаккумулятор – датчик давления – потребители воды. Такая схема предпочтительна на всех скважинах, кроме абиссинской с тонкой трубой. На абиссинской скважине с тонкой трубой применяйте схему с поверхностным насосом или насосной станцией.

Фильтрация воды

Вода проходит через много слоев грунта, поэтому содержание микробов и опасных бактерий в ней мало. Но скважина динамична, в ней движется вода, возникают вибрации от насоса, осыпается грунт или поднимется ил. Вибрационные насосы нечувствительны к таким загрязнениям, поэтому грязь проходит через насос и попадает в водопровод. Центробежные насосы чувствительны к таким загрязнениям, при повреждении сетчатого фильтра грязь разрушает механизм насоса и в водопровод попадают металлическая стружка и пыль. Водяной фильтр сохранит бытовую технику и вас от грязи при любой схеме подключения воды из скважины.

Вода фильтруется с помощью водяных фильтров, которые устанавливают в систему водоснабжения. Сетчатый фильтр устанавливайте в доме, перед центробежным или поверхностным насосом. Фильтр грубой очистки устанавливайте между погружным насосом и накопительным баком. Фильтр тонкой очистки устанавливайте после ГА.

Водоснабжение дома из скважины имеет плюсы и минусы. К нему прибегают, когда невозможно подключить дом к центральному водоснабжению. Правильно выбирайте схему подключения к скважине. Следите за состоянием скважины и системы водоснабжения, и в вашем доме из кранов будет течь чистая безвредная вода.

Источники: http://aqua-guru.ru/vodosnab/vodosnabzhenie-iz-skvazhiny.html, http://kolodec.guru/scvazhiny/dopolnitelno/163-podklyuchenie-skvazhiny-k-domu, http://oskada.ru/dobycha-i-transportirovka-vody/sxema-vodosnabzheniya-chastnogo-doma-iz-skvazhiny.html

rusbyr.ru

Водоснабжение частного дома из колодца своими руками: схемы подключения и монтаж

Если на приусадебном участке есть колодец или скважина с приличным дебетом (запасом), то есть смысл организовать автономное водоснабжение вашего загородного коттеджа или дачи. Ведь всем известно, насколько неудобно черпать и переносить воду ведрами или накачивать ее с помощью ручной колонки. Для решения задачи предлагаем сделать 3 вещи: изучить, как провести воду из колодца в дом, посмотреть тематическое видео и выделить 1—3 дня на выполнение работ своими руками. Вся теоретическая информация изложена в нашем материале.

Выбор схемы водоснабжения

Для автоматической подачи холодной воды из колодца или скважины применяется 2 схемы:

• с погружным насосом;
• с поверхностной насосной станцией.

В обеих системах присутствует один неизменный элемент – водопроводная труба, проложенная от источника внутрь жилища. Разница заключается в конструкции и расположении перекачивающего оборудования. В первом случае это аппарат погружного типа, висящий на тросе около дна природного резервуара. Второй вариант – насосная станция, установленная на поверхности, обычно — в техническом помещении жилого дома, реже – в утепленном подземном сооружении над скважиной (кессоне).

Система подачи воды с глубинным насосом

Совет. Прежде чем подбирать систему подачи и проводить трубы, проверьте химический состав и степень загрязнения колодезной воды в лаборатории. Если она мутная, неприятно пахнет и имеет железистый привкус, сделайте анализ обязательно. По его результатам вы сможете подобрать нужные фильтры в специализированных магазинах сантехники.

Поверхностные насосные станции следует применять, когда перепад высот между зеркалом воды в источнике и высшей точкой разводки внутри жилища составляет не более 7 м. Учитывая, что большинство этих агрегатов рассчитаны на высоту подъема 8—10 м, оставшийся запас напора (1—3 м) понадобится для преодоления горизонтальных участков труб и местных сопротивлений (тройников, колен, клапанов и смесителей).

Система водообеспечения с поверхностным перекачивающим агрегатом

Для подвода воды из глубоких колодцев, а также обычных и артезианских скважин, необходимо использовать систему с погружным насосом. Она несколько сложнее в монтаже, зато надежнее в работе и не требует постоянного наполнения трубопроводов. Конечно, существуют поверхностные станции повышенной мощности с высотой подъема до 20 м, но их цена сопоставима со стоимостью полного комплекта оборудования и материалов для сборки схемы с погружаемым насосом.

Материалы и комплектующие для монтажа

Стальные магистрали центрального водопровода, подающие в наши жилища грязную и ржавую воду, навсегда ушли в прошлое. Для устройства водоснабжения частного дома из колодца или скважины используйте современные полиэтиленовые трубы ПНД марки PE-100 с толщиной стенки 3 мм, которые легко проложить и завести в дом своими руками. В подавляющем большинстве случаев для наружной разводки хватает диаметра 32 мм.

Для подведения воды по первой схеме (с погружением насосного агрегата) из скважины вам потребуется:

• оголовок или скважинный адаптер;
• подвесной трос диаметром 3 мм;
• сам насос, оборудованный обратным клапаном;
• гидроаккумулятор емкостью 25—100 л;
• реле давления типа РДМ-5 и «сухого» хода;
• фильтр грубой очистки и грязевик;
• манометр;
• шаровые краны, фитинги;
• электрический кабель и автоматические выключатели номиналом 16 А.

Примечание. При подводке магистрали из колодца оголовок и адаптер не требуется.

Если вам больше подходит схема с насосной станцией, то отдельно покупать реле и гидроаккумулятор не нужно, поскольку они входят в комплект установки. Как правильно рассчитать минимальный объем аккумулирующего бака и мощность насоса, смотрите на видео:

Прокладка магистрали от колодца

Здесь главная задача – прокопать траншею от источника водоснабжения до ввода в дом, соблюдая небольшой уклон в сторону скважины. В соответствии с требованиями строительных норм, необходимо углубиться на 30 см ниже границы промерзания грунта. Затем дно ямы уплотняется и засыпается песчаной подушкой на высоту 100 мм.

Дальнейший порядок работ выглядит так:

1. Подготовьте отверстия на вводе в здание и в колодец (или скважину). В последнем случае желательно установить скважинный адаптер.
2. Проложите трубу по траншее совместно с электрическим кабелем. Старайтесь не стыковать магистраль под землей, используйте для поворотов гибкость пластиковой трубы.
3. Заведите коммуникации в дом, хорошенько утеплив место прохода через фундамент.
4. Установите автоматические выключатели и подведите к ним кабель. Подключение сделаете позже, когда установите автоматику.

Совет. Если по разным причинам не удалось вырыть траншею до границы промерзания, то магистраль придется греть специальным кабелем, который надо прикрепить к трубопроводу, после чего защитить утеплителем. Как выполнить монтаж и подключение кабельного обогрева, рассказывается в этой статье.

Способы утепления трубопровода

Если выход домашней канализации организован в том же месте, то водопроводную трубу необходимо прокладывать выше и на некотором расстоянии. Делать обратную засыпку траншеи не торопитесь, поскольку сначала нужно проверить работоспособность системы.

Установка и подключение оборудования

Один из наиболее сложных моментов – проведение магистрали с насосом в глубокую скважину. Здесь важно правильно подключить агрегат к трубопроводу и надежно закрепить его на тросе. Технология монтажа такая:

1. Размотайте и разложите по земле погружаемый участок трубы ПНД. Подсоедините ее конец к патрубку насоса через компрессионный фитинг.
2. Привяжите к проушинам насосного агрегата трос и зафиксируйте специальным зажимом.
3. Соедините жилы питающих кабелей обжимными гильзами и выполните герметичную изоляцию с помощью термоусадочных трубок (они надеваются на концы разделанного кабеля перед стыковкой).
4. Свяжите проводку с трубой пластиковыми хомутиками на всем протяжении вертикального участка.

Совет. Перед опусканием насоса в скважину желательно проверить работоспособность системы, поскольку в случае неполадок доставать наполненный водой агрегат гораздо тяжелее.

Привязав второй конец троса к проушине скважинного оголовка, опустите насос на требуемую глубину. Спуск производите аккуратно, без рывков, чтобы не уронить агрегат. По окончании наденьте оголовок на обсадную трубу. Как правильно выполнить эту работу, показано в видеоролике:

Индивидуальное водоснабжение из колодца смонтировать несколько проще. Для этого достаточно проделать отверстие в бетонном кольце на уровне дна траншеи и пропустить через него трубу, после чего поставить колено 90° для присоединения вертикального участка. Чтобы пластик не перетирался о бетонные края отверстия, в него желательно вмонтировать гильзу из железа или пластмассы, загерметизировав проем строительной смесью для бассейнов. Организация забора воды осуществляется таким же образом, как и в скважине.

Разводка внутренней сети

Чтобы обеспечить нормальную работу всех сантехнических приборов, на входе водопровода в частном доме нужно поставить несколько элементов в такой очередности:

1. Реле давления. Предназначено для запуска и останова насоса при достижении верхнего и нижнего порога давления (настраивается индивидуально).
2. Манометр служит для контроля за давлением в водопроводной сети.
3. Реле «сухого» хода. Предохраняет перекачивающий агрегат от работы «на сухую», когда в трубопроводе либо источнике нет воды (бывает встроено в конструкцию погружного насоса).
4. Бак – гидроаккумулятор. Сглаживает гидроудары, возникающие в автономной системе в момент запуска насоса. Вторая функция – накопительная, она позволяет подавать воду потребителям без включения насосного агрегата. Длительность подачи зависит от объема бака.
5. Фильтр, задерживающий частицы размером свыше 100 мкм.

Совет. Если вам позволяет бюджет, задействуйте в схеме устройство плавного пуска двигателя насоса – частотный преобразователь. Так вы сможете исключить гидроудары и продлить срок службы всем деталям системы.

Когда перечисленные элементы смонтированы в указанном порядке, можно разводить сеть дальше по дому полипропиленом или металлопластиком, организовывать горячее водоснабжение и ставить сантехнические приборы. Подробнее о монтаже и подключении реле давления рассказано в видеосюжете:

Напоследок несколько слов об установке насосной станции (в просторечии – «гидрофор»). Поскольку изделие включает в себя все элементы контроля и безопасности, его монтаж не представляет сложности. Только и нужно, что подключить к патрубкам подающую и домовую магистраль и поставить рядом розетку. На конце трубы, опущенной в колодец, надо поставить обратный клапан и перед включением заполнить уличный трубопровод водой через технологическое отверстие в корпусе агрегата.

Настройка реле давления

Задача данного прибора – поддерживать давление в сети на требуемом уровне, периодически запуская насос или станцию в автоматическом режиме. Заводские настройки реле такие: порог отключения накачки (верхний предел) – 2,8 Бар, порог включения (нижний предел) – 1,4 Бар. Но не все сантехнические приборы корректно работают при таком напоре.

Справка. Некоторым душевым кабинкам, оснащенным своей автоматикой, нужно подать воду с минимальным давлением 3 Бар.

Чтобы отрегулировать прибор для своих нужд, открутите фиксатор и снимите пластиковую крышку. Под ней вы увидите 2 пружины разных размеров, изображенные на фото. С помощью гайки на большой пружине сначала выставьте желаемый верхний предел (останов насоса). Гайка на маленькой пружине регулирует разницу между верхним и нижним порогом, поэтому ее надо настраивать во вторую очередь. Чтобы разобраться в данном вопросе, просмотрите краткую видеоинструкцию:

Заключение

Чтобы успешно провести воду в жилой или дачный домик, вам придется выполнить немало подготовительных работ, выходящих за рамки нашей публикации. К ним относится устройство колодца с гидроизоляцией или бурение скважины с монтажом обсадной трубы. Но есть и третий, не менее привлекательный вариант, — установка подземного резервуара, куда завозится вода питьевого качества. При таком раскладе можно организовать бюджетную схему водоснабжения с насосной станцией минимальной мощности.

qustu.com

схема системы, оборудование, монтаж своими руками

Схема водоснабжения частного дома из скважины позволяет обеспечить проживающих чистой водой, пригодной для приготовления пищи и питья. Глубина скважины и ее оснащение выбираются, исходя из индивидуальных условий, включая способ использования дома (в качестве дачи или для постоянного проживания), количество проживающих и объем водопотребления, который в самом оптимальном случае включает не только бытовые нужды, но и полив растений на участке. Если обстоятельства не позволяют установить на участке скважину для воды со столь высокой производительностью, можно использовать колодец для полива, а скважину для питья, купания, приготовления пищи.

Преимущества скважинного водоснабжения

В современных условиях колодец не может обеспечить столь высокое качество воды, как скважина. Тем, кто готов в качестве возражения указать на традиционность колодцев и их успешную эксплуатацию на протяжении многих лет, стоить вспомнить, что много лет назад в почве не было токсичных веществ (даже если вы лично не используете на участке химикаты, они могут попасть в грунт во время дождя вместе с осадками или с потоком воды от соседей), а в воздухе отсутствовали выхлопные газы и пыль, содержащая тяжелые металлы.

Водоснабжение частного дома своими руками из скважины предполагает добычу воды из водоносного слоя в грунте. Ее чистота обеспечивается прохождением через естественный почвенный фильтр. Таким образом, даже неглубокое бурение («на песок») дает намного более чистую воду. В колодце загрязнения из верхних слоев грунта могут попадать в воду через водопроницаемые стенки. Более глубокие артезианские источники воды максимально защищены слоем почвы от негативного воздействия окружающей среды в них вода самая чистая.

Еще одно преимущество скважин – наружная защищенность. Открытого «зеркала», то есть поверхности воды, на которую может оседать пыль или мусор, в таких источниках нет, в то время как крышка колодца не может обеспечить герметичности, предохраняя воду только от попадания опавших листьев и другого крупного мусора.

Кроме прочего, колодцы со временем заиливаются, а их чистка является довольно трудоемким занятием, в то время как прокачка технически оснащенной скважины легче и эффективнее.

Виды скважин

Условно скважины можно разделить на два типа в зависимости от их глубины и используемого водоносного слоя.

Различные виды скважин — на песок и артезианская на известняк

• Ближе всего к поверхности почвы располагается песчаный водоносный слой. Его глубина залегания – не более 50 метров, а в некоторых случаях она не превышает 7-10 метров. Преимуществом этого водоносного слоя является его доступность. Скважины «на песок» (в том числе абиссинские или «иглы») могут буриться самостоятельно, и даже при привлечении специалистов стоимость работ не будет слишком большой. В то же время небольшая глубина не гарантирует полной защиты от попадания в воду загрязнений. Еще одним недостатком песчаного водоносного слоя является часто низкое содержание воды, из-за чего источник довольно быстро истощается.

• Водоносный слой известняка располагается на глубине порядка 100 м от уровня поверхности, и в нем находится самая чистая, защищенная от попадания токсинов вода. Известняковые водоносные слои более обильны, чем песчаные, и артезианские скважины, предназначенные для добычи воды с большой глубины, могут успешно эксплуатироваться на протяжении 50 лет и более. Устройство артезианской скважины без участия профессионалов и применения спецтехники невозможно. К тому же бурение потребует значительных инвестиций, а также составления проекта и получения разрешительной документации. Несмотря на это, все усилия и траты окажутся долгосрочным вложением – капитальное сооружение станет обеспечивать дом и участок водой долгие годы.

Исходя из особенностей эксплуатации различных типов источников, можно сказать, что система водоснабжения частного дома из скважины «на песок» оптимальна для дачи и периодического проживания, а артезианский источник подходит для водообеспечения дома, в котором живут постоянно.

Система водоснабжения и ее элементы

Схема водоснабжения, проведенного в дом из скважины, включает в себя следующие узлы и элементы:

• собственно скважина с кессоном, защищающим ее устье от загрязнений и температурных перепадов.
• насос или насосная станция,
• гидроаккумулятор для стабилизации работы водопроводной системы, предотвращения частых включений насоса и бесперебойной подачи жидкости при ремонте насоса или отключении электроэнергии,
• система фильтров, обеспечивающая очищение от песка и более мелких нерастворимых примесей механическим способом, а при необходимости (по результатам лабораторного анализа) – снижение жесткости и содержания железа в жидкости,
• система управления и контроля работы насоса, включающая в себя манометр и реле давления для настройки параметров включения и отключения перекачивающего агрегата, реле сухого хода, с помощью которого предотвращается захват воздуха при снижении уровня, ПЗУ для плавного пуска и разгона насоса, редуктор, корректирующий напорные характеристики.

На фото представлены основные элементы системы водоснабжения дома от скважины

Выбор насоса

Для того, чтобы получить бесперебойное и отвечающее требованиям водоснабжение частного дома из скважины, схема водопровода должна включать подходящий для определенных целей насос для воды.

В продаже имеются комплексные насосные станции, уже укомплектованные гидроаккумуляторами и реле давления. На первый взгляд может показаться, что такое оборудование лучше использовать для оснащения скважины, чем комплектовать ее отдельными элементами. В то же время у насосной станции перекачивающий агрегат находится на поверхности, поэтому он не может поднимать жидкость с большой глубины.

Важно: Насосная станция подойдет лишь для неглубоких скважин (порядка 10 метров).

Артезианские скважины и даже менее глубокие источники «на песок» оснащаются специальными скважинными насосами – погружными моделями, рабочие параметры которых выбираются в соответствии с эксплуатационными характеристиками источника, объемом водопотребления в доме в пиковом режиме, а также особенностями, которыми обладают системы водоснабжения загородного дома из скважины в каждом конкретном случае (протяженность трубопровода, необходимость подъема воды на 2 или 3 этаж, в мансарду и пр.).

Основными данными для расчета являются:

Глубинный насос для скважины

• глубина скважины,
• расстояние между гидроаккумулятором и выходным отверстием скважины,
• высота самой высокой точки водозабора,
• требуемое давление в трубопроводе (важно учитывать, что для некоторых видов техники, в частности, поливальных систем или автомоек оно должно быть выше, чем в обычном кране, номинальные значения указываются в сопроводительной документации),
• возможные потери в системе (если нет причин считать, что потери станут больше, чем обычно из-за утечки, можно принять нормативное значение и прибавить к вычисленному требованию напора насоса еще 2 м).

Кроме напорной характеристики критерием оценки насоса при выборе является его производительность.

При проведении водопровода в дом вам, скорее всего, может понадобится фильтр для обезжелезивания воды из скважины. О его разновидностях читайте на нашем сайте.

Об особенностях насосов для полива и их выборе читайте тут.

Про обсадные скважинные трубы из ПВХ вы можете узнать, прочитав этот материал http://okanalizacii.ru/vodosnabzhenie/skvazhina/truby-obsadnye-pvh-s-rezboj-dlya-skvazhin.html

Особенности монтажа

Эффективность и безотказность работы системы водопровода во многом зависят от того, насколько правильно будет смонтировано оборудование для водоснабжения в загородном доме из скважины.

Первым и одним из наиболее важных этапов является установка насоса. Она выполняется в такой последовательности:

1. Подсоединение к перекачивающему агрегату обратного клапана.
2. Установка обжимной муфты и соединение с располагающимся снаружи трубопроводом.
3. Фиксация троса для опускания насоса в скважину (после продевания в проушины крепится с помощью металлических хомутов).
4. Фиксация на тросе трубы и питающего кабеля для одновременного и равномерного погружения.
5. Спуск перекачивающего агрегата до дна скважины с отметкой глубины погружения на тросе.
6. Подъем насоса на 1 м от дна (такое расположение считается оптимальным).
7. Фиксация троса в оголовке обсадной трубы.

Проверить работу перекачивающего агрегата можно спустя несколько минут после установки, после того, как он заполнится водой.

Сборка автоматики производится по прилагаемой на фото схеме.

Схема монтажа системы водоснабжения из скважины с погружным насосом

Трубы для водопровода используются диаметром 32 мм из металлопластика, сшитого полиэтилена или ПНД.

Устройство автономного водоснабжения в частном доме подразумевает, что подведение трубопровода к дому может осуществляться по подземной траншее или по поверхности земли, однако, в любом из этих случаев необходимо исключить вероятность его промерзания.

В зависимости от глубины траншеи подземные коммуникации в некоторых случаях достаточно снабдить слоем теплоизоляционного материала и при необходимости защитить от коррозии. Для этих целей водопроводную трубу с теплозащитой часто укладывают внутрь канализационной или гофрированной трубы. Практичным решением станет одновременная прокладка по траншее питающего насосного кабеля.

Важно: По возможности рекомендуется укладывать трубы ниже уровня промерзания грунта.

При поверхностной прокладке коммуникаций теплоизоляционный слой дополняется греющим кабелем.

Правильно выбранный тип скважины для дома и грамотное оснащение источника обеспечат непрерывное автономное водоснабжение с высоким качеством воды.

okanalizacii.ru

Водоснабжение из скважины своими руками: необходимое оборудование и схема

Для водоснабжения частного дома нет ничего лучше хорошего центрального водопровода, который обеспечивал бы стабильную подачу чистой воды из артезианской скважины. Однако подобное благо цивилизации до сих пор редкость не только на селе, но и в городском частном секторе. Для многих владельцев своего дома водоснабжение из скважины — не дешёвый, но порой единственный способ обеспечить себя водоснабжением с должным уровнем комфорта. Рассмотрим, как подключить скважину к домашнему водопроводу, установить необходимое оборудование.

Скважина на песок (фильтровая) ↑

Бурится на ближайший к поверхности водоносный горизонт, который располагается в песчано-известковом слое. Обходится относительно недорого, глубина невелика — 15-30 м. Характеристики скромны: дебит 0,6-1,2 м3/ч, срок службы 5-30 лет при условии регулярного водозабора. На обсадную трубу снизу обязательно устанавливается фильтр. Качество воды лучше, чем в колодце, но всё же зачастую для того, чтобы довести её до высокого уровня питьевых стандартов, приходится устанавливать в доме многоступенчатые фильтрационные системы.

Песчаную скважину можно пробурить с помощью подобной малогабаритной установки. При прокачке необходимо следить, чтобы внутрь обсадной трубы не попала грязь с поверхности

Артезианская скважина ↑

Отличается исключительной чистотой и обилием воды, дебитом 3-10 м3/ч и выше. При правильной эксплуатации служит очень долго, полвека — отнюдь не предел. Пористый  известняк с водоносным слоем может залегать довольно глубоко. В редких случаях удаётся добраться до артезианских вод на уровне 25 м, но чаще это 50-250 м. Стоимость скважины резко возрастает при превышении глубины в 60-100 м. И не только из-за высокой стоимости бурения, но и потому, что приходится устанавливать значительно более мощные глубинные насосы. Экономически оправдано устроить артезианскую скважину вскладчину, воды с избытком хватит на несколько домов.

Если вы только изучаете возможность бурения скважины на своём участке, а никто из соседей ещё не занимался водоснабжением, поговорите с местными геологами. Скорее всего, они знают расположение водоносных пластов в вашем районе и смогут дать исчерпывающую консультацию.

Над скважиной располагают сооружение, в котором размещают необходимое оборудование. Как правило, это кессон, полностью расположенный ниже уровня земли, гидроизолированный и утеплённый. Его можно собрать из стандартных бетонных колец, замонолитить, выложить из кирпича или бетонных блоков. В продаже также имеются готовые полимерные и стальные блоки. Размеры кессона должны позволять провести обслуживание оборудования.

Дороже, но быстрее и надёжнее установить готовый кессон для скважины

Основное оборудование можно размещать в кессоне, но мы рекомендуем устанавливать его в доме, в тёплом и сухом помещении, так оно прослужит дольше. На обсадную трубу следует установить оголовок.

Оголовок, помимо защиты от загрязнений, служит для подвески насоса, пропуска трубы и электрокабеля

В зависимости от глубины подъёма используется следующее оборудование:

• Станция водоснабжения с верхним расположением насоса. Стоит недорого, однако глубина всасывания невелика, 8-14 м, что ограничивает сферу применения колодцами и неглубокими песчаными скважинами. Станция полностью укомплектована, непосредственно к ней можно подключать домашний водопровод.

В состав комплектной насосной станции входят все необходимые устройства: насос, накопительный бак, автоматика

• Скважинный насос способен поднимать воду с большой глубины и имеет небольшой диаметр, рассчитанный на обсадную трубу. Дешёвые вибрационные насосы «Ручеёк» или «Малыш» не рекомендуется использовать длительное время, они способствуют засорению фильтра, к тому же маломощны. Не нанесёт урона скважине и даст достаточный объём воды центробежный насос. Глубина подъёма моделей бюджетной категории —от 50 до 100 м.

Модель глубинного насоса выбирают, исходя из глубины, дебита скважины и потребности в воде.

Вода, прежде чем попасть от скважинного насоса непосредственно в водопровод, закачивается в один из двух видов накопителей:

• Открытый бак, установленный в верхней точке водоразбора. Оттуда вода подаётся вниз самотёком. Включение насоса для пополнения бака и его отключение обеспечивает поплавковый механизм, установленный в баке. Простое и недорогое решение, однако давление воды маловато для комфортного пользования и недостаточно стабильно.
• Закрытый мембранный гидроаккумулятор, где вода постоянно находится под давлением благодаря пневматическому элементу. Благодаря этому в водопроводе создаётся давление, достаточное для адекватной работы всех водоразборных устройств, в том числе гидромассажных и автополива.

Устройство гидроаккумулятора. Для поддержания стабильного давления в водопроводе необходимо регулярно проверять давление воздуха в мембране. При необходимости её подкачивают через ниппель.

Относительно несложно устроить водоснабжение из скважины своими руками на основе комплектной водопроводной станции. Нужно установить перед ней обратный клапан, песчаный фильтр, опустить герметичный шланг на отметку водозабора и заполнить устройство водой, тщательно соблюдая инструкцию. Подключить станцию к электропитанию.

Подключение насосной станции не представляет особой сложности

Схема подключения водоснабжения от скважины на основе центробежного погружного насоса и гидроаккумулятора должна включать в себя следующие элементы:

• Глубинный насос.
• Обратный клапан.
• Подающий трубопровод, располагается в грунте ниже глубины его промерзания.
• Автоматическое устройство защиты от «сухого хода», если насос изначально им не оборудован.
• Фильтр грубой очистки перед гидроаккумулятором.
• Запорный кран.
• Гидроаккумулятор.
• Автоматика: реле давления, пульт управления.
• Шаровый кран или вентиль, непосредственно к которому присоединяется домашний водопровод.
• Также рекомендуется установить вентиль для слива системы, его можно расположить в кессоне или возле гидроаккумулятора.

Схема подключения водопровода от скважины для центробежного насоса и гидроаккумулятора.

Наш краткий материал даёт лишь общее представление о том, как провести воду из скважины в дом. Люди «рукастые», обладающие временем и желанием, могут попытаться сделать это самостоятельно. Тем же, кто никогда не держал в руках разводной ключ, мы рекомендуем доверить работы по водоснабжению собственного дома профессионалам, специализирующимся на подобной деятельности.

aqua-guru.ru

---

•
  Мангал с печью под казан из металла
•
  Уход за бассейном
•
  Молоток жестянщика
•
  Как работает сварочный аппарат
•
  Кондиционирование загородного дома
•
  Проходные выключатели двухклавишные
•
  Как паяльником работать
•
  Гибкая черепица docke женева арахис
•
  Трансформаторный сварочный аппарат
•
  Декор для фасада дома
•
  Кованые изделия своими руками
