Жаростойкий провод РКГМ: 4 сферы использования. Термостойкий провод


термостойкий кабель, технические характеристики, для сауны, изоляция жаростойкая, РКГМ 4 для электроплит

Жаростойкий провод РКГМ - это термостойкий кабельСпециалисты знают, что к выводным концам электрического оборудования, которое имеет напряжение меньше, чем 0,50 кВ категорически нельзя подключать простые силовые кабеля, так как в таком подключение может появиться перегрузка сети. Для предотвращения такой ситуации необходимо применять кабеля и провода, которые специально предназначены для такого подключения. В качестве такого провода для подключения специалисты используют новый кабель РКГМ.

Кабель РКГМ: где его применяют

В тот момент, когда необходимо выполнить подключение электрического двигателя или любое другое устройство, которое имеет напряжение, до 0,50 кВ, то в этом случае необходимо соблюдение дополнительного требования. К таким объектам подключение обычным силовым кабелем, категорически запрещено, так как такое подключение может вызвать перегрузку сети напряжения.

Для подключения таких устройств применяют кабель специального назначения. Таким кабелем является РКГМ.

Он термостойкий и может выдержать напряжение сети до 500 вольт, такие показатели делают такой кабель незаменимым во многих сферах применений.

Кабель РКГМ может выдержать напряжение сети до 500 вольт

Использование такого кабеля может быть в таких сферах:

  • Для монтажа проводки на улице и в помещение с умеренным климатом;
  • Так же кабель такого типа может быть использован в химической промышленности, так как под воздействие химической нагрузки на изоляцию кабеля, он не растворяется;
  • Использование такого кабеля возможно для изготовления обмоток переменных устройств и мощных установок;
  • Возможен монтаж в тех местах, где есть плесень и грибок.

Такой кабель так же используют в домашних условиях. Его очень часто проводят в бани, так как такой вид кабеля может справляться с повышенной температурой, и он не боится влажности помещения. Подключение таких проводов возможно к розеткам и осветительным приборам, но для такого подключение необходимо правильно рассчитать сечение кабеля, который вам необходим. Для использования кабеля в домашних условиях лучше брать кабель сечение, которого 1,5, но в том случае если вы будете использовать мощные приборы, то лучше взять кабель с сечением выше, чем 2,5. Такой вид кабеля обосновано использовать для проведения освещения в сарай или погреб.

Термостойкий кабель РКГМ: расшифровка

Сейчас разберемся с расшифровкой аббревиатуры кабеля РКГМ.

Расшифровка кабель РКГМ такая:

  1. Обозначение А должно быть в каждом кабеле с алюминиевой токопроводящей жилой. Если такого аббревиатуры нет, то это означает что токопроводящие жилы медные. Наличие медных жил лучше чес жил из алюминия, так как такой материал как медь имеет более высокие показатели электропроводимости и значительно лучшие механические характеристики.
  2. Буква Р. Такая буква обозначает тип изоляции. В кабеле такого типа изоляция Р, то есть резиновая.
  3. На особенность использованной резины для изоляции указывает буква К, например к80. Она обозначает использование кремнийорганической резины. Довольно часто ее называют силиконово- резиновой изоляцией. Такая изоляция предает кабелю больше положительных качеств.
  4. Гибкость кабеля обозначается Г. По инструкции гибким кабелем можно назвать кабель, который имеет минимум 4й класс гибкости. По госту таких классов 6, а чем выше класс гибкости, тем кабель более гибкий.
  5. Буква М. присутствие такой буквы дает нам понять, что оплетка кабеля с дополнительным слоем, который выполняется из стекловолокна. Для того чтоб повысить качества стекловолокна, этот материал пропитывают лаком, а затем эмалью.

Цифры в аббревиатуре кабеля указывают на его сечение

В аббревиатуре кабелей есть и цифры. Эти цифры указывают на сечение кабеля, к примеру, РКГМ – 25 – этот кабель имеет сечение 2,5см2.

Изготовляют такой кабель с сечением от 0,75 мм2 до 120мм2.

РКГМ: технические характеристики

Разобраться в характеристиках кабеля мы сможем в том случае, если более подробно разберем его структуру и материалы, которые используют для изготовления этого кабеля. Для изготовления такого кабеля используют не обычные материалы.

Технические характеристики кабеля РКГМ такие:

  1. Незаменимость такого кабеля во многих ситуациях. Кабель такого типа популярный во многих сферах, так как он способен выдерживать температурный режим от -60 до +185 градусов.
  2. Кабеля такого типа не подвергаются горению. Если использовать такой кабель в помещение с высокой температурой, которая может вызвать плавление изоляции, то при таком действие не выделяются токсичные вещества. В том случае если оболочка кабеля все же сплавилась, то такой кабель сможет функционировать еще некоторый период времени, так как он имеет кремневый диоксид. В этом случае нельзя притрагиваться к кремниевому диоксиду, так как такой материал очень хрупкий, и малейшее прикосновение, сломает такую оболочку.
  3. Максимальное напряжение. Кабель такого типа как РКГМ способен выдерживать максимальную нагрузку до 500 вольт.

Кабеля типа РКГМ не подвергаются горению

Во время выполнение монтажных работ необходимо учесть, тот факт, что такой кабель можно изгибать не более10ти раз в одном месте, а радиус изгиба должен быть не более чем 2 диаметра кабеля. Если изгибание кабеля выполняется более 10ти раз, то оболочка кабеля ломается и теряет свои способности, так что в этом случае не стоит злоупотреблять повышенной гибкостью провода.

Подходит ли этот термостойкий кабель для сауны

Такой кабель предназначен для питания оборудования, которое находится не под воздействием масла и агрессивной среды.

Основной особенностью такого кабеля является не горючесть, устойчивость к грибкам и плесени, стойкость атмосферному давлению и механическому воздействию.

Солнечное излучение и озон тоже не наносят вред, такому кабелю.

Так как такой кабель имеет в своей структуре изоляцию из кремнийорганической резины, то его можно использовать в помещениях, где температура достигает 185 градусов и при этом влажность воздуха составляет 100%.

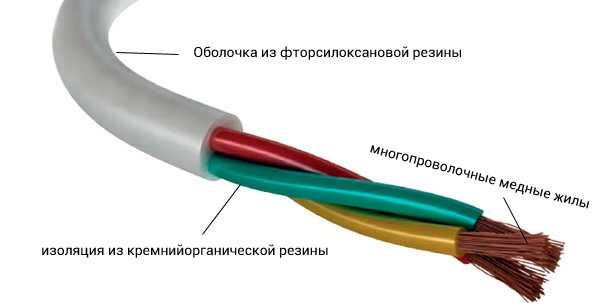

Основные особенности структуры кабеля такие:

  • Жилы такого кабеля медные и имеют много проволок;
  • Оплетка кабеля изготовлена из пропитанного лаком и краской стекловолокна.

За счет таких особенностей провод РКГМ популярен для проведения проводки в помещения, где повышенная температура и влажность воздуха, к примеру, бани и сауны. Этот жаростойкий кабель может быть использован даже для электроплит.

Так же кабель такого типа может быть использован для электропитания производства, промышленности и для подключения бытовых электрических нагревателей, еще его используют для запитывания электрической плиты, духового шкафа и подобных устройств, где проводка при работе подвергается воздействию температурного режима.

Термостойкий провод РКГМ (видео)

Такой кабель как РКГМ идеально подходит для проведения электромонтажных работ в бане или сауне. Его можно применять в помещениях с повышенной температурой и влажность. Так же специалисты рекомендуют использовать именно этот тип кабеля в пожароопасных помещениях, а именно для выводов устройств с повышенным нагревом провода. Поэтому если у вас есть требования к кабелю, которые излагались выше, можно остановиться именно на данном варианте.

Добавить комментарий

6watt.ru

Термостойкие провода - ООО «ОКП «ЭЛКА-Кабель»

Термостойкие провода являются проводниками электричества, которые заключены в специальную оболочку из термически стойкого материала. Благодаря уникальным свойствам он нашел себе широкое применение в нашей повседневной жизни.

Свойства и сферы применения термостойких проводов

Термостойкие провода предназначаются для эксплуатации при повышенных температурах. Широкий температурный диапазон применения достигается за счет материала, из которого изготавливается оболочка кабеля — силикон, либо ПВХ. Для снижения сопротивления жил, которые проводят ток, используют никелирование, а специальное экранирование обеспечивает требуемый уровень защиты от различных электромагнитных помех.

Основные свойства

Опытно-конструкторское предприятие "ЭЛКА-Кабель" предлагает клиентам свои лучшие разработки термостойких проводов, которые обладаю следующими свойствами:

  • Они не способны распространять горение;
  • Не поддерживают горение;
  • На случай пожара токсичность и плотность дымовых газов, которые выделяются при горении, снижена до минимального уровня;
  • Кабеля стойкие не только к воздействию повышенной температуры, но и к химическим, механическим и агрессивным проявлениям внешней среды;
  • Специальная стеклонитевая оплетка имеет отличную термостойкость, даже при недолгом контакте с расплавленным стеклом, либо сплавом металла;
  • Безопасность и экологичность при использовании.

Изоляция, которая используется в производстве термостойких кабелей, не имеет в своем составе галогенов. Именно поэтому она не выделяет токсичных газов при пожаре. Оболочка кабелей экологически безопасна, а значит, их можно смело использовать в пищевой промышленности и в медицине.

Сферы применения

Наши специалисты позаботились о том, чтобы термостойкие провода служили вам более чем 10 лет в условиях повышенных температур и/или агрессивной внешней среды. Области применения такого кабеля могут быть самыми разнообразными. Это трансформаторная техника, системы освещения, ими оборудуют электродвигатели, сушильные шкафы, промышленные печи, сауны, солярии и пр.

Основными сферами применения являются:

  • Литейное производство;
  • Приборостроение;
  • Химическая промышленность;
  • Производство силовой техники;
  • Энергетика.

Следует понимать, что представленный тип проводов имеет много разновидностей в зависимости от условий его будущего применения. Если вы не имеете опыта, либо соответствующего образования, то лучше обратиться за консультацией к нашим ведущим инженерам. Они выберут оптимальный вариант кабеля, который будет максимально соответствовать заданным условиям.

Таблица марки и размеров проводов

Сечениекв. мм

Масса меди, кг/км

Массапровода, кг/км

Наружныйдиаметр, мм

Электрическое сопротивление изоляции, не менее [МОм], при приемкеи поставке

Электрическое сопротивление изоляции, не менее [МОм], на периодэксплуатациии хранения

РКГМ 0,75

6,91

18,4

3,5

250

2,5

РКГМ 1,0

9,67

21,0

3,6

250

2,5

РКГМ 1,5

13,54

27,0

3,9

250

2,5

РКГМ 2,5

22,25

41,7

4,6

250

2,5

РКГМ 4,0

35,96

58,9

5,4

200

2,0

РКГМ 6,0

54,29

86,1

6,3

170

1,7

РКГМ 10

90,91

128,0

7,6

150

1,5

РКГМ 16

140,15

199,0

9,2

150

1,5

РКГМ 25

222,49

301,0

10,9

110

1,1

РКГМ 35

302,54

403,0

12,2

110

1,1

РКГМ 50

454,03

549,0

14,1

110

1,1

РКГМ 70

614,62

755,0

16,5

90

0,9

РКГМ 95

856,45

1018,0

18,6

90

0,9

РКГМ 120

1068,51

1252,8

21,3

90

0,9

elca-kable.ru

Термостойкий провод РКГМ

Термостойкий монтажный провод РКГМ — провод с медной многопроволочной жилой, с изоляцией из кремний органической резины повышенной твердости, в оплетке из стекловолокна, пропитанного эмалью или теплостойким лаком. Провод РКГМ применяется для выводных концов обмоток температурного класса "Н" электрических машин и аппаратов, при отсутствии воздействия агрессивных сред и масел.

Провод РКГМ предназначен для фиксированного монтажа в производстве электронагревательных приборов, электродвигателей, для монтажа внутри осветительной арматуры, электроплит, жарочных шкафов, термошкафов и других устройств, подверженных воздействию повышенных температур, в том числе в тропических условиях. А также при монтаже электропроводки в банях и саунах.

Провод РКГМ имеет изоляцию и оболочку из кремний-органической резины, не содержащей галогены, не распространяет горение, имеет низкое дымо-газовыделение, стоек к воздействию пониженного и повышенного атмосферного давления, вибрации, механическим ударам, к воздействию плесневых грибов, устойчив к озону и солнечной радиации.

токопроводящая жила —многопроволочная, скрученная из медных проволок.сечение токопроводящей жилы —от 0,75 до 120 мм2.защитный покров — оплетка из стекловолокна, пропитанная термостойким лаком.изоляция — кремнийорганическая резина.радиус изгиба при монтаже — 2хd.номинальное переменное напряжение провода — до 660 в частотой 40 гц.длительно допускаемая температура окружающей среды при эксплуатации — от -60°С до +180°С.относительная влажность воздуха (при температуре до +35°С) — 100%.строительная длина:       — сечение 0,75-6 мм2 не менее 100 м.       — сечение 10-95 мм2 не менее 50 м.срок службы — не менее 8 лет.гарантийный срок эксплуатации — 2 года.ТУ — 16.К80-09-90

Технические характеристики провода РКГМ:

Cечение, мм2D, ммУдельный вес, кг/м№ по п/л
0,753,50,019П2204
1,03,60,021П2205
1,53.90,027П2206
2,54,60,042П2207
4,05,40,059П2208
6,06,30,086П2209
10,07,60,128П2210

Номенклатура кабеля марки РКГМ :

РКГМ 0,75

РКГМ 1

РКГМ 1,5

РКГМ 2,5

РКГМ 4,0

РКГМ 6,0

РКГМ 10,0

РКГМ 16,0

РКГМ 25,0

РКГМ 35,0

РКГМ 50,0

РКГМ 70,0

РКГМ 95,0

РКГМ 120,0

www.kvvg.ru

11 видов кабеля для сауны [+ФОТО]

Монтаж электропроводки в сауне является очень ответственной работой, от которой зависит безопасность посетителей. Существует много нюансов, которые обязательно нужно соблюдать, и к таковым относится необходимость использовать только термостойкий кабель для сауны и запрет на размещение розеток в парной. Далее мы рассмотрим все основные особенности выбора и монтажа электроприборов в банях и саунах.

Провод для сауны

Провода для сауны

Выбирая провода для сауны, нужно иметь в виду, что все помещения в ней можно поделить на две группы:

  • Комнаты, в которых можно применить обычный кабель.
  • Помещения, в которых можно использовать только жаропрочный провод, так как температура здесь достигает очень высоких показателей, вплоть до 170 градусов в парилке. Кроме того, термостойкий провод следует использовать при подключении электропечи.

Кабеля для помещений с умеренной температурой

Для помещений первой группы подойдут кабеля следующих марок:

  • АВВГ;
  • ВВГ;
  • NYM;
  • ПВС.

Все вышеперечисленные провода можно использовать как при открытом способе монтажа электропроводки, так и скрытом. Как правило, бани и сауны делают из дерева, поэтому имеются некоторые требования и к их изоляции – она должна быть выполнена из ПВХ, полимерных композиций или сшитого полиэтилена.

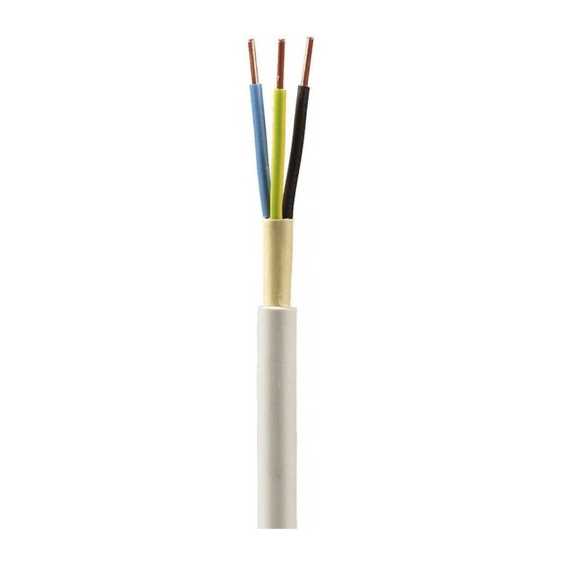

Кабель NYM 3*1.5

К примеру, для освещения помещений лучше применять провода марок:

  • ППГнг-HF 3*1.5;
  • ВВГнг-LS 3*1.5;
  • NYM 3*1.5.

Провода для розеточной группы должны иметь сечение 2,3 квадратных миллиметров.

Кабеля для парных

В парной бани обычный кабель монтировать нельзя, он обязательно должен быть жаростойкий. В противном случае изоляция может испортиться, что может привести к плачевным последствиям.

Из проводов российского производства подойдут изделия марок:

  • РКГМ 1*2.5;
  • ПВКВ 1*2.5;
  • ПРКС 3*2.5;
  • ПМТК 3*2.5.

Кроме того, хорошо себя зарекомендовал импортный кабель Olflex Heat 3*2.5. Правда, цена на него немного выше, чем на отечественные аналоги.

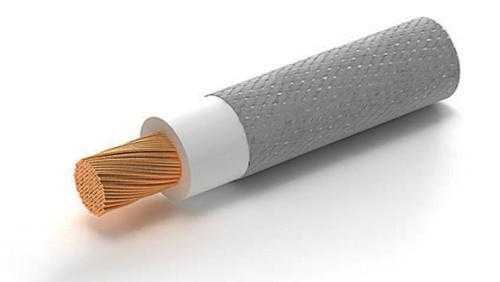

Термостойкий провод РКГМ

Обратите внимание!Так как в банях повышен уровень влажности, проводка электричества должна предусматривать защитное заземление.

Монтаж электропроводки и электроприборов

Прежде чем приступать к монтажу электропроводки, необходимо приблизительно рассчитать мощность, которую придется выдерживать электросети в сауне. От этого, соответственно, зависит необходимое сечение провода, чтобы он мог выдержать этот ток.

Если в бане будут использоваться только осветительные приборы, то проводка должны быть рассчитана на мощность около 1-2 кВт. Если же будут применяться дополнительные аксессуары, то мощность необходимо увеличить.

Особенно значительно может возрасти расчетная мощность, если в бане будет использоваться электрическая печь. Она может достигнуть 10 или даже 20 кВт.

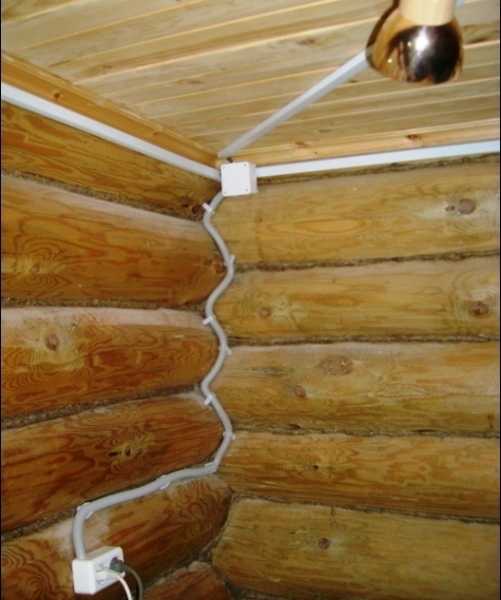

На фото – провода спрятаны в пластиковую гофру

Обратите внимание!При работе с электричеством должна строго соблюдаться инструкция по безопасности.В частности, при выполнении любых операций, даже в случае замены лампочки, необходимо полностью помещение обесточить.

Прокладка проводов

Как уже говорилось выше, в саунах можно выполнить монтаж как открытым, так и закрытым способом, однако, предпочтение все же отдается закрытому методу. Согласно ГОСТ Р 50571.12-96, п.703.52, провода нельзя прокладывать в металлических трубах и гофрах, а также использовать кабеля с металлической оболочкой.

Связано это с тем, что металл подвержен коррозии. Для выполнения монтажа электропроводки открытым способом желательно использовать кабель-каналы или пластиковую гофру.

Розетки и выключатели

В первую очередь следует сказать, что установка розеток в парных строго запрещена. Это же правило относится к распределительным коробкам и выключателям. Кроме того, нельзя монтировать розетки и выключатели в душевых комнатах.

В остальных помещениях вы можете установить электроприборы своими руками без ограничений.

Герметичный плафон для сауны

Осветительные приборы

Особое внимание необходимо уделить освещению парной бани. Обычные светильники использовать нельзя по все тем же причинам – высокая температура и влажность.

Основным требованием к светильнику является герметичность, так как попадание на него воды или пара может привезти к короткому замыканию и пожару, кроме того, лампа может разлететься и нанести травму отдыхающим осколками стекла.

Также, при выполнении освещения следует учитывать, что свет в парной должен быть не слишком ярким, поэтому лучше использовать матовые плафоны и лампочку 60 Вт.

Совет!Располагать светильники для бани лучше в углах, так как это наиболее прохладные зоны помещения.

Напряжение для электросети в сауне

Перед владельцами бань зачастую возникает вопрос – какое выбрать напряжение? Можно не ломать голову и использовать обычное бытовое напряжение, т.е. 220в.

Однако, для этого необходимо выполнить определенные условия:

  • Линии электропроводки нужно защитить дифференциальными автоматами либо УЗО.
  • Питание необходимо выполнить с системой заземления TN-C-S.
  • В бане должна иметься система уравнивания потенциалов СУП.

Если по каким-то причинам условия, перечисленные выше, небыли выполнены, то необходимо запитать напряжение в бане через понижающий трансформатор, к примеру, можно использовать ЯТП-0,25 220/36В

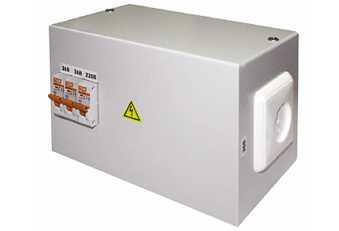

Понижающий трансформатор

Обратите внимание!Понижающий трансформатор должен находиться вне помещения сауны.

Вывод

Невыполнение требований безопасности, при монтаже проводки и электроприборов может стоить даже жизни тем, кто будет находиться в бане. Поэтому крайне необходимо использовать подходящий кабель для саун и правильно выполнить установку всех элементов. Если вы сомневаетесь в своих силах, то лучше доверить эту работу специалистам.

Дополнительную информацию по данной теме можно получить из видео в этой статье.

9ban.ru

Применение термостойких проводов

Обычные бытовые провода различного сечения с современной виниловой изоляцией повсеместно и успешно применяются для монтажа различных электрических сетей, но они имеют одно существенное ограничение. Они не могут применяться в целях безопасности при температуре более плюс 70 градусов. В тоже время в промышленности используются ряд производств с различными нагревательными установками, в которых температура значительно превышает установленную величину. Среди таких установок различные электропечи, термосушилки, термошкафы, электрогрили и многие другие устройства с повышенной мощностью в цементном, пищевом, медицинском и многих других производствах.

Для надежного, стабильного и безопасного электрообеспечения подобных установок электротехническая промышленность выпускает специальные термостойкие провода, рассчитанные на устойчивое применение при температуре установок от минус 50 до плюс 200 градусов и напряжением близкое к 1000 В при влажности воздуха до 98%. Подача к установке определенного напряжения зависит прежде всего от напряжения в сети питания, при необходимости применяются трансформаторы с оптимальными параметрами электрического тока по мощности и напряжению

Термостойкие провода характеризуются прежде всего специальным составом электроизоляции из кремнийорганической резины – силикона, обеспечивающей успешное применение таких проводов при высоких температурах. Кремнийорганическая резина не содержит в своем составе галогенов, в результате чего изоляция не поддерживает и не распространяет процесс горения и обладает самым низким дымо- и газовыделением. Силикон в свою очередь является экологически безопасным и провода с такой изоляцией повсеместно применяются в медицинских, пищевых, косметических и других подобных отраслях.

Учитывая, что термостойкие провода могут использоваться в самых различных и сложных условиях их медные жилы изготавливаются в многопроволочном исполнении повышенной гибкости и вместе с изоляцией не теряют своих электромеханических свойств продолжительное время.

Отечественные термостойкие провода в полной мере соответствуют требованиям стандартов по качеству и выпускаются с различным числом жил и различного сечения. К примеру провод ПРКА выпускается в одножильном исполнении сечением 0,5-2,5 мм2, провод ПРКС представляет собой термоэлектрический провод от 2 до 5 жил различных цветов сечением 0,75-10 мм2. Провод ПВКВ предназначен для вывода концов электрических устройств и аппаратов сечением 0,75-120 мм2 и рассчитан на применение при напряжении 380-600 В, наружный диаметр при этом составляет 3-22 мм.

Наряду с термостойкими электрическими проводами с кремнийрезиновой изоляцией отечественными электротехническими компаниями выпускаются подобные провода марки МГТФ с фторопластовой изоляцией, которая выполняется навивкой фторопластовой пленки на медные жилы самых различных сечений. Провода с фторопластовой изоляцией применяются в основном для внутри приборного монтажа электрической аппаратуры напряжением до 250 В. Температурный диапазон применения еще шире чем проводов с силиконовой изоляцией – от минус 60 до плюс 220 градусов. Однако необходимо иметь ввиду, что применение проводов ограничено предельной температурой – более плюс 260 градусов, а также необходимо исключить механическое воздействие на провода в связи с текучестью фторопластовой изоляции.

Применение термостойких проводов позволит обеспечить устойчивое электроснабжение электрических установок со сроком службы не менее 25 лет.
