Как сделать фундамент из блоков своими руками — 3 этапа для хорошего результата. Фундамент из блоков


Фундамент из блоков своими руками

Любой человек мечтает жить в частном доме с приусадебным участком, и очень часто, особенно это касается мужчин, они хотят построить дом своими руками. Конечно, строительство займет у вас длительное количество времени, но в итоге вы будете гордиться этим совершенством – домом своей мечты!

Многие часто задаются вопросом: как построить фундамент из блоков, так как считают, что именно этот тип фундамента является наиболее трудоемким. Эта статья написана как раз для тех, кто решился ступить на этот не легкий путь, и построить своими руками фундамент из блоков.

Оглавление

  1. Этап первый: подготовительные работы
  1. Этап второй: возведение основания под фундамент
  2. Принцип укладки основания
  3. Этап третий: кладка стен
  4. Ещё один способ изготовления фундамента из блоков
  5. Недостатки блочного фундамента

Этап первый: подготовительные работы

Итак, при строительстве любого здания после того, как у вас будет готов проект, необходимо подготовить участок под возведение фундамента. Многие знают, что фундамент это основа здания, от которого будет зависеть крепость и долговечность будущего сооружения, поэтому нужно серьезно подходить к проведению этого этапа. Для этого нужно учитывать уровень грунтовых вод, тип грунта, а также глубину его промерзания. По глубине промерзания грунт делится на: заглубленный, не заглубленный и малозаглубленный.

Отвод талой и дождевой воды



Велика вероятность того, что вам необходимо будет провести некоторые работы для подготовки грунта, такие как отвод талой и дождевой воды. Для этого вам понадобится выкопать колодец для сбора талой и дождевой воды. Место для него выбирать необходимо в самой нижней точке вашего участка, и если оно окажется в неподходящем месте (посередине двора, на грядке и т.д.), то можно сместить колодец на более подходящее место, находящееся поблизости. После этого можно приступать к выниманию грунта под колодец. Для достижения наибольшей эффективности при использовании этого сооружения, не обязательно его делать глубоким, достаточно и 50-ти см. После выкапывания, необходимо его накрыть металлической крышкой, чтобы никто в него не упал.

На следующем этапе вам необходимо подвести трубы к колодцу, по которым будет стекать талая и дождевая вода, а для этого их необходимо укладывать под уклоном к нему. Как правило, их закапывают в землю, а потом кладут тротуарную плитку или другое покрытие выбранное вами. Но не стоит забывать и о том, что рано или поздно трубу и колодец придётся чистить от собравшегося мусора. Самым простым является способ очистки при помощи жёсткого троса, он на вооружении имеется у любого сантехника. Этот трос вам поможет при условии незначительного загрязнения (загрязнение трубы до 50 см), в случае сильного засора (загрязнение от 50см), при просадке уложенной трубы или других препятствий, без раскапывания и очистки трубы по секциям вам не обойтись. Для того чтобы очистить колодец, достаточно сделать люк в самой крышке и через него производить очистку.

Для изготовления водоотвода можно использовать трубы из полимера, или по-другому полиэтиленовые. Но нельзя сказать, что ими можно ограничиться, на современном рынке имеются множество различных материалов, которые можно использовать в этих целях. Например, чугунные, металлокерамические, железобетонные, стеклопластиковые, асбестовые и керамические. При выборе трубы, вам необходимо руководствоваться некоторыми принципами, такими как - количество собираемой воды, сила потока, особенности рельефа двора.

После того, как почва будет полностью готова, приступаем к разработке траншеи, либо котлована под фундамент.

Расчёт фундамента

Для того чтобы не развалилась ваша будущая конструкция, необходимо провести некоторые расчёты. Для этого существует специальная инструкция, в которой расписаны все нюансы этого процесса, называется она «Основания и фундаменты сооружений». Но в этой статье мы вам расскажем на простом, обывательском языке обо всех действиях, которые необходимо произвести.

  1. Геологическая разведка участка

Эту процедура направлена на изучение грунта на участке: сжимаемость, пластичность, «водяные повадки», рыхлость и сжимаемость. Следующим этапом нужно установить уровень грунтовых вод, глубину промерзания почвы. На основании полученных данных, можно рассчитать выталкивающую способность и силу, которая нужна для сопротивления ей.

  1. Вес будущей конструкции

Для того чтобы определить из чего изготовить будущий фундамент, необходимо рассчитать нагрузку, которая будет воздействовать на него,  когда построится здание. Произвести расчёты веса всех материалов, которые будут применены в строительстве:  стены, кровля, отделка и тд. Вдобавок к этому, необходимо  учесть вес мебели и бытовой техники, которая будет в вашем доме, они значительно утяжелят постройку.

Затем необходимо узнать заглубление фундамента в грунт, это может существенно повлиять на его  стоимость. Этот фактор зависит от грунта, который мы изучали в первом пункте. Для некоторых видов почв, вам необходимо будет углубиться на один метр, ну а если у вас глиняный участок, тогда вам понадобится потратить дополнительные средства для закрепления фундамента с землёй.

Этап второй: возведение основания под фундамент

После того, как будут произведены подготовительные и земляные работы, можно переходить к следующему этапу строительства. Если вы все-таки запланировали обустроить цокольный этаж или подвал, то предварительно необходимо будет сделать основание из железобетонных или монолитных плит.

Для начала необходимо сделать разметку под плиту, пользуясь любыми совершенными приборами, будь то дальномер, уровень, угломер или на крайний случай, даже водяной уровень. На этом этапе, большое внимание нужно уделить расчету оптимального расстояния плиты от земли, и добиться ее уклона от дома.

Также следует учитывать, что чем больше вы будете использовать каменно-песочной смеси, тем больше потребуется щебня, гравия, колотого кирпича или крупного песка. Если толщина плиты у вас будет около 30 сантиметров, то «подушку» под нее можно сделать такой же высоты. Раствор для «подушки» делают обычно из 1 части щебня и 3 частей песка.

Принцип укладки основания

Для того чтобы правильно сделать бетонное основание, необходимо в вырытый котлован засыпать песчанно-гравийную смесь, которую затем полить водой. После чего, используя вибротрамбовку, выровнять и утрамбовать первый слой (около 5 см). Затем, дождаться пока высохнет первый слой и поочередно  уложить последующие, для достижения необходимой высоты основания под блоки.

На тщательно выровненный и уртамбованный песок необходимо установить опалубку, которую можно соорудить несколькими способами:

- из специальных щитов или досок более 20 мм;

- из несъемной опалубки с утеплителем;

- из самодельных фанерных или в виде специальных многоразовых опалубок с креплениями на треугольные распорки или колья.

Крепления для опалубки должны устанавливаться на расстоянии в 1 метр, и их лучше всего крепить саморезами. Высота опалубки должна составлять высоту «подушки» и самой плиты. Затем залить небольшой слой бетона (3-4 см), на который положить внахлест пленку из полиэтилена, и снова пройтись вибротрамбовкой, для более полного и тщательного выравнивания плиты. Спустя три недели, когда бетон высохнет, можно снять опалубку и осуществить теплоизоляцию плиты.

Для правильного выбора толщины фундаментной плиты, можно руководствоваться следующей классификацией в зависимости от будущей постройки: под 2-х этажный дом, выполненный из кирпича – 40 см, из дерева – 20 см, из пенобетона – 30 см, в том случае если вы строите гараж или баню, то вполне хватит и 10 см.

Теперь, после того как была выполнена работа по строительству бетонной «подушки» под блоки, приступаем непосредственно к заключительному этапу возведения фундамента для дома из блоков – кладке стен.

Этап третий: кладка стен

Кладку бетонных блоков производят по аналогии с кирпичной кладкой и начинают с углов здания. В том случае, если здание задумано быть массивным, то необходимо укреплять конструкцию при помощи металлической, армированной сетки. В сейсмоактивных районах также осуществляют укрепление фундамента. Во избежание в будущем, в процессе эксплуатации здания, трещин в стенах и кривизны самого здания, необходимо периодически использовать строительный уровень.

Также при желании вы можете построить и стены из блоков, предварительно вычислив их размер, на основании размеров каждого индивидуального блока. Стандартный размер бетонного блока составляет 194 х 397 х 194 мм. При строительстве бетонной кладки, важным моментом является правильное смешение составляющих строительного раствора. В нашем случае обычно применяют раствор типа М, который специально рекомендован для строительства подземных сооружений и фундаментов. Составов этого раствора может быть несколько:

- по одной части портландцемента и кладочного цемента типа 2, а также 6 частей песка;

- 4 части песка, 1 часть портландцемента и ¼ часть извести (гашеной).

Также для удобства кладки вы можете приобрести половинчатые блоки, длина которых составляет 194 мм. Толщина раствора между блоками должна составлять около 95 мм, отсюда размеры блоков под фундамент вместе со швами будут составлять 203 х 406 х 203 мм, этот факт также следует учитывать при расчете материалов.

Если вы уже сталкивались со строительством кирпичной кладки, то создание блочной кладки не составит для вас труда. Главное не забывать, как можно чаще пользоваться уровнем и не стараться сделать много рядов за один раз, в день вполне хватит и нескольких. После того, как раствор между блоков затвердеет, необходимо обязательно его расшить, чтобы защитить кладку от попадания дождевой воды.

Также при желании можно воспользоваться не только текстовой инструкцией по возведению фундамента из блоков, но и видео инструкцией, которая позволяет тщательно изучить некоторые нюансы при строительстве основы для дома.

Ещё один способ изготовления фундамента из блоков

Существует еще один метод устройства фундамента из блоков, при помощи сухой кладки. Этот метод заключается в заполнении пустот между выложенными блоками без раствора, жидким бетоном. Сухая кладка для неопытного строителя является самым легким способом строительства фундамента из блоков и позволяет построить очень прочные стены. Которые вы сможете при желании облицевать цементной или обычной штукатуркой.

Недостатки блочного фундамента

Наряду с положительными свойствами блочного фундамента также имеются и отрицательные моменты, о которых сейчас и пойдёт речь. Самым первым и очевидным недостатком, является высокая стоимость блоков под фундамент. При строительстве многоэтажных домов (выше девяти этажей), целесообразно использовать железобетонные блоки.  Для постройки малоэтажного, частного дома, несущая способность этих блоков будет использоваться не полностью, в процентном соотношении это будет составлять около 10% от общей нагрузки, на которую они рассчитаны.

Стоит отметить, что фундамент из железобетонных блоков используется только в странах СНГ, такой отказ можно объяснить только материальными затратами, которые необходимы для возведения фундаментных стен. Они, более чем в два раза, превышают затраты на возведение монолитного фундамента. Ещё одним недостатком является то, что для производства блоков и для возведения фундамента из блоков под дом, понадобится привлечь очень много людей и много специализированной и дорогостоящей техники. Поэтому, кажущееся сокращение трудовых затрат является ошибочным. Более того, все процессы, начиная от производства, заканчивая монтажом фундамента, являются более трудозатратным, чем при возведении монолитного фундамента.

Если провести сравнение между блочным и монолитным фундаментом, то ленточный фундамент, возведённый из бетонных блоков, будет значительно уступать в прочности своему оппоненту. Это можно объяснить тем, что не все отдельно стоящие блоки могут выдержать одинаковую нагрузку, и это приводит к деформации всей конструкции, следствием чего является разрушение здания. Именно поэтому, после проведения ряда экспериментов, фактически все страны мира принялись за модернизацию технологических процессов, направленную на удешевление строительства.

Строительство фундамента из блоков подразумевает использование блоков из бетона, которые укладывают друг на друга и при этом армируют стальной проволокой. Основание, выполненное таким способом, является не дешевым удовольствием, но в то же время самым быстровозводимым и надежным. Выбор блоков под фундамент также является ответственным моментом, к которому стоит подойти с особым вниманием. При создании блочного фундамента используется несколько видов блоков: сплошной с вырезом (ФБВ), пустотный (ФБП) и стеновой (ФБС). Качество фундамента превыше всего, поэтому целесообразнее будет возвести фундамент из блоков своими руками, так как наем работников вылезет вам в кругленькую сумму, и к тому же не факт что посторонний человек сделает это качественно. Далее мы конкретней остановимся на том, как сделать фундамент из блоков, не прибегая к помощи специалистов.

strport.ru

Как сделать фундамент из блоков своими руками

Самый быстрый способ возведения основы здания — это фундамент из блоков. Данный метод хотя и имеет некоторые недостатки, все же куда более выгоден в плане экономии времени, чем, например, строительство монолитного фундамента. Безусловно, любой строитель скажет, что работать с цельной, ровной поверхностью гораздо удобнее, но для того, чтобы бетон дошел до нужной кондиции, придется ждать почти месяц, что не выгодно ни строителям, ни заказчику. А вот блочный фундамент намного упрощает жизнь и позволяет легко вписаться в и без того сжатые сроки нашей короткой весны или осени.

Прежде чем приступать к строительству фундамента, нужно выбрать качественные бетонные блоки, ведь именно от этого будет зависеть прочность всей конструкции здания.

  1. Самый первый (и самый важный) критерий выбора — это граничная нагрузка, которая будет оказываться на основание будущего строения. Данный показатель для каждого изделия, при условии соблюдения технологического процесса на заводе, имеет свои цифры.
  2. Обращаем внимание на показатель морозостойкости блоков. Чем он выше, тем более суровые условия сможет выдержать ваш фундамент.
  3.  Посмотрите и на наличие в бетоне гранитного щебня, который увеличивает стойкость основы дома к кислой почве.
  4. Определитесь с размерами блоков. Так, для строительства небольших объектов (дача, гараж, баня) используют облегченные образцы бетонных блоков, а для более массивных зданий лучше применять крупные изделия, работать с которыми будет гораздо быстрее.

Классификация блоков из бетона ↑

Если вы задались вопросом, как сделать фундамент из блоков, то вам стоит знать и о том, что эти самые блоки бывают двух видов: подушечные и стеновые.

Первые в сечении образуют трапецию, что помогает прилично увеличить их опорную площадь. Такие блоки чаще всего применяют для укладки нижнего ряда фундамента, который будет обеспечивать прочность и максимальную устойчивость всей конструкции. А вторые имеют форму четырехугольника и могут иметь боковые вырезы для более плотной стыковки друг с другом. Их предназначение — формирование подземной и наземной части основы будущего здания.

Таким образом, строительство фундамента из блоков подразумевает под собой использование и стеновых, и подушечных бетонных блоков. Но есть один нюанс, который стоит учесть, чтобы облегчить себе дальнейшую работу — желательно, чтобы блоки имели технологические отверстия и щели для прокладки коммуникаций, иначе вам придется самостоятельно их долбить в бетоне, а это очень проблематично.

[include id=»1″ title=»Реклама в тексте»]

Существует три вида таких блоков:

  1. ФБП — бетонные блоки П-образной формы
  2. ФБВ — блоки с вырезами под инженерные коммуникации
  3. ФБС — цельные блоки без отверстий.

Все они имеют достаточно большой вес, поэтому для их транспортировки и укладки потребуется привлечение грузоподъемной техники, что может стать причиной серьезных затрат. Но выход все же есть — можно возвести фундамент  из блоков размерами 20*20*40 см, которые предназначены специально для строительства малогабаритных зданий. Подобные изделия изготавливают и из бетона, и из облегченных материалов, например, из керамзитобетона. Такое «легкое» основание без проблем способно выдержать вес бани или одноместного гаража, а также обеспечит прочность конструкции и одновременное ее утепление. К тому же блоки из керамзитобетона стоят значительно дешевле других аналогов, но есть один момент, который нужно обязательно учесть при покупке изделий — это их плотность, которая должна иметь коэффициент не ниже 1500 — 1800 кг/куб.метр. К сожалению, проверить данный показатель «на глаз» невозможно, поэтому единственный совет, который в данном случае можно дать, покупать блоки только в проверенном месте и от надежного производителя.

На данном этапе строительства необходимо произвести разметку почвы: наметить границы будущей постройки и фундамента. Делать это лучше всего при помощи металлических колышков, веревки и строительного метра.

Важно: при разметке стоит учесть, что ширина фундамента должна быть больше, чем ширина стены.

После того, как работы по разметке окончены, можно приступать к подготовке почвы под возведение фундамента, причем для разных видов основы будущего дома или другого строения проводят различные земляные работы. Так, для столбчатого фундамента необходимо по периметру разметки и внутри нее выкопать ямы глубиной около полутора-двух метров, а для ленточного типа  снимается верхний слой почвы и выкапывается траншея, которая должна быть шире блоков на несколько сантиметров.

Разметка

Разметка выполняется с учетом ширины фундамента, превышающей ширину стены

Важно: глубина траншеи зависит от типа почвы: для песчаников с глубиной водоносного слоя более 2 метров достаточно будет выкопать траншею глубиной 30-40 сантиметров, а в остальных случаях придется углубляться на более приличное расстояние.

Если первые два этапа носят подготовительный характер, то третий этап — это основная стадия строительства, к которой нужно отнестись со всей ответственностью.

Технология возведения фундаментной конструкции из блоков ↑

Техника возведения любого типа фундаментов из блоков примерно одинакова.

  • Все элементы фундамента скрепляются между собой обычным цементным раствором, который готовят непосредственно перед кладкой. Во время работ по строительству фундамента добавлять в раствор воду или цемент нельзя, поскольку излишки того или другого могут ослабить контакт.
  • Блоки укладываются друг на друга аналогично кирпичной кладке. Допустимы минимальные отклонения блочных рядов от горизонтали не больше 15 мм на 10 метров кладки.
  • Все стыки и швы должны быть заполнены раствором по максимуму, чтобы не оставалось никаких просветов и брешей.

Столбчатый тип основания для дома ↑

Данный тип фундамента можно отнести к самым дешевым вариантам возведения основы будущего здания. Он представляет собой определенное количество опорных тумб, вкопанных глубоко в землю. Эти тумбы располагают по периметру разметки и внутри нее. Применяют столбчатый фундамент для легких построек, таких, как деревянные бани, гаражи или дачные домики. Кстати, возводится он достаточно быстро и просто (за один день можно успеть окончить все работы, связанные с фундаментом).

По периметру будущего строения в подготовленные ямы устанавливают тумбы высотой не ниже 40 сантиметров. Количество тумб зависит от размера и веса постройки. Но, прежде чем заняться установкой бетонных столбов, нужно предварительно подготовить ямы. Для этого утрамбовываем дно подходящим для этого инструментом (можно даже обычную длинную палку взять), далее засыпаем щебень (примерно на 10-12 см) и песок (сантиметров 5-7). Выравниваем поверхность песка и устанавливаем первый ряд блоков, закрепляя их цементным раствором.

[include id=»2″ title=»Реклама в тексте»]

Построить такой фундамент своими руками из блоков достаточно просто, но есть один нюанс, который необходимо обязательно учесть. Дело в том, что малейшая неточность или ошибка может стать причиной перекосов, исправить которые потом будет проблематично (цемент-то уже затвердел), поэтому при возведении столбчатого фундамента нужно тщательно следить за уровнем тумб при помощи натянутой между опорами веревки.

Столбчатый фундамент

Столбчатый фундамент — экономное решение, оперативность сооружения

Круглый бетонный блок

Круглые бетонные тумбы устанавливаются по периметру здания

Ленточный фундамент из блоков ↑

Ленточный фундамент для дома из блоков идеален для строительства зданий из кирпича или шлакоблоков. Он представляет собой бетонные ленты, расположенные под всеми несущими элементами конструкции.

И в первом, и во втором случае для возведения фундамента лучше всего использовать блоки из керамзитобетона, поскольку они значительно легче ( примерно 30 кг), чем обычные бетонные, да и их размер позволяет работать без особого напряжения и трудностей.

Ленточный фундамент из фундаментных блоков возводится по схеме, аналогичной схеме строительства столбчатого фундамента, только фильтрующую «подушку» из щебня и песка помещают в траншеи. Для нижнего ряда используют подушечные блоки, причем начинать их укладку нужно с углов и мест пересечения будущих стен. Установив угловые элементы, нужно при помощи уровня проверить правильность монтажа и только после этого можно приступать к дальнейшей укладке, ориентируясь на веревку, которую натягивают между первыми блоками. Закончив работы по установке нижнего ряда, нужно уложить гидроизоляционный слой, который будет препятствовать проникновению влаги к фундаменту.

Далее при помощи металлических штырей отмечаем места для маячных стеновых элементов второго ряда, покрываем нижний ряд цементным раствором и устанавливаем следующий ряд блоков.

Ленточный фундамент из блоков

Установка бетонных блоков выполняется по аналогии с кирпичной кладкой

Бетонные блоки в ленточном фундаменте

Сооружение ленточного фундамента из бетонных блоков

Видео демонстрирует последовательность работ при сооружении опалубки из пенобетонных блоков с последующим армированием и заливкой цементным раствором.

Безусловно, устройство фундамента из блоков имеет массу преимуществ, среди которых на первом месте, конечно же, скорость монтажа. Но данное преимущество одновременно является и недостатком, ведь стоимость сборного фундамента почти на 30% выше монолитного. К тому же цена вопроса может вырасти еще на 20-25%, если вы выберите для строительства крупные блоки, транспортировка и установка которых требует дополнительных затрат.

Еще один жирный минус — промежуточные швы, через которые может проникнуть влага или гниль. Предотвратить печальный исход можно только при помощи тщательной гидроизоляции.

Теперь вы знаете как построить фундамент из блоков, знаете нюансы этого процесса и его недостатки, осталось только начать. Удачи!

strmnt.com

Устройство ленточного фундамента из блоков

Фундамент из блоков имеет все преимущества железобетона, но строится гораздо в более быстрые сроки, нежели монолитный ленточный фундамент. После его возведения можно сразу приступать к следующим этапам строительства, не выжидая его затвердения. Плиты выпускаются разного размера, в том числе и специально для частного строительства, при укладке которых не потребуется привлечения техники.

  1. Что собой представляют фундаментные блоки
  2. Виды фундаментных блоков
  3. Устройство ленточного фундамента из блоков своими руками



Что собой представляют фундаментные блоки



Это строительные элементы, из которых формируют сборный фундамент здания. Наиболее популярны бетонные блоки ФБС, производимые на заводе ЖБИ, что обеспечивает соблюдение требований для высокого качества изделий: точное соотношение пропорций ингредиентов смеси, армирование, заливка бетоном высокого качества и дальнейшее вибропрессование для максимальной плотности, пропарка в специальных камерах и финальное затвердение бетона.

Изготовить их своими руками теоретически возможно, но на практике это оборачивается большой затратой времени и денег, в результате чего цена на блоки получится выше заводской. А ведь стоимость сборного фундамента и так выше стоимости монолитного. На сегодняшний день их производит большое количество заводов, из-за высокой конкуренции цена на фундаментные блоки не завышена, а при покупке большого объема можно ее еще больше снизить.

Но выбирая блоки надо ориентироваться не на цену, а прежде всего на нагрузку, которую они способны выдержать. Для каждого вида ФБС прописаны нормы в ГОСТ, и блоки, изготовленные на заводах, обязательно проходят проверку на качество. Помимо этого, в бетонную смесь вводят дополнительные добавки, которые улучшают их качество.



  • Морозостойкость достигается специальными присадками. Такие блоки выдерживают значительные перепады температур. Их следует выбирать для регионов с суровыми зимами.
  • Устойчивость к кислым средам повышается с добавлением в бетон гранитного щебня. Как видно из характеристик, они приспособлены для эксплуатации на кислых грунтах.
  • Разнообразие размеров изделий производимых на заводе. Для строительства крупными застройщиками, имеющими специальную технику, выпускаются крупногабаритные блоки, а для частных строителей предусмотрены небольшого размера.



Но, несмотря на все усовершенствования, фундаментные блоки имеют недостатки:

  • высокая стоимость. Фундамент из них не менее чем на 30% дороже монолитного;
  • необходимость в двойном слое гидроизоляции;
  • швы, которые имеет кладка, очень восприимчивы к воздействию внешних факторов, поэтому нуждаются в утеплении.



Виды фундаментных блоков



Все виды фундаментных блоков делятся на три основных типа:

  • монолитные (ФБС) – это сплошные бетонные блоки со стальной арматурой, они наиболее прочные из всех видов;

  • монолитные с пазом (ФБВ) – они также выполнены из армированного бетона, но имеют специальные вырезы, предназначенные для прокладки различных видов коммуникаций;

  • пустотелые (ФБП) – имеют полости внутри. Они наименее прочные и для возведения фундамента почти не используются. Могут использоваться только пи строительстве легкого каркасного или деревянного дома.

При выборе материала для ленточного фундамента из блоков ФБС необходимо знать их характеристики и уметь расшифровывать аббревиатуру. Например, ФБС 2-2-4 означает, что его длина 20 см, ширина 20 см, а высота 40 см. Таким образом, первая цифра указывает длину блоков, вторая – ширину, а третья их высоту.

Для ленточных фундаментов из бетонных блоков применяются ФБС 4, 6, 8, 9, 12, 24 со стальным армированием. Их выбор зависит от нагрузки, которая будет на них оказываться зданием.

Для малоэтажного строительства наиболее удобны блоки с размером 20х20х40. В их составе вместо известкового щебня добавляется гранитный, поэтому они подходят для строительства погребов, подвалов, межкомнатных перегородок и т.д. Ленточный фундамент из блоков 20х20х40 можно сделать самостоятельно, ведь его вес составляет всего 31,7 кг.

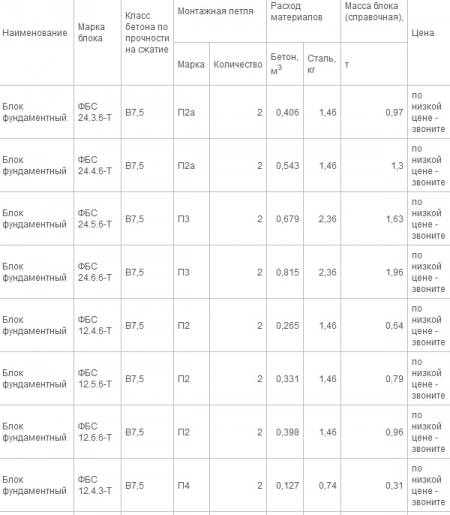

Более подробно о технических характеристиках блоков ФБС показано в таблице



Устройство ленточного фундамента из блоков своими руками



Как и при строительстве любого фундамента, в первую очередь надо отталкиваться от характеристик грунта. При соблюдении технологий, ленточный сборный фундамент можно установить даже на пучинистых почвах.

Идеальными для строительства считаются непучинистые песчаные или скальные грунты с содержанием щебня и гравия, и с залеганием грунтовых на глубине не менее 3-ех метров. При наличии данных условий, подвал из блоков ФБС получится полноценным сухим помещением. Но если на строительной площадке глинистые и суглинистые грунты, а также близко грунтовые воды, то придется принимать целый ряд мер, чтобы защитить блочный фундамент. Из-за грунтовых вод, в подвале всегда будет влажно даже при наличии качественной гидроизоляции.

Кроме этого потребуется сделать:

  • для укрепления кладки из ФБС по верху и по подошве фундамента делаются монолитные пояса;
  • по всему периметру здания засыпаются пазухи среднезернистым песком;
  • на наружную боковую поверхность фундамента наносится битум;
  • утепление фундамента влагостойким теплоизоляционным материалом.

Все это потребует дополнительных финансовых затрат, что сильно повлияет на итоговую стоимость фундамента.



Этапы строительства



Сборный ленточный фундамент представляет собой железобетонную конструкцию, которая монтируется по всему периметру дома и под его несущими стенами.

Вначале делается разметка участка под будущий фундамент с помощью колышек и натянутой между ними веревки. Это один из самых ответственных этапов, при котором надо добиться идеальной ровности всех углов. После этого, четко по разметке, выкапывается траншея на необходимую глубину. Ее дно следует выровнять насколько это возможно.

На дно траншеи укладывается песчаная подушка слоем 15-20 см и шире блока на 20-30 см, утрамбовывается и проливается водой. Сверху на нее кладется слой гидроизоляции, для которого подойдет полиэтиленовая пленка.

Для нижнего слоя ленточного фундамента из блоков применяются железобетонные плиты-подушки (ФЛ), которые устанавливаются поверх гидроизоляции.



Теперь начинается укладка самих блоков. Вначале устанавливаются блоки-маяки в углах и в местах пересечения стен. На их грани натягивается нить-ориентир и по ней монтируются остальные блоки в шахматном порядке.

Перед окончательной установкой их ровность проверяется с помощью уровня и отвесов. Устраняются незначительные перекосы при помощи лома, которым их можно двигать. При существенной неровности, блок следует демонтировать, основание под ним выровнять и, нанеся новый слой раствора установить его заново.

Для их укладки наносится слой цементного раствора толщиной в 2 см, распределяя его рейкой по раме. Все вертикальные швы плотно заполняются раствором по мере монтажа кладки. Если длина стены не кратна длине блоков, то понадобится доборный элемент, который называется пломбой. При этом надо помнить, что между блоками необходимо оставлять расстояние для прокладки коммуникаций.

Когда фундамент выложен, зазор между его внешними стенками и грунтом засыпается песком, поэтапно утрамбовывается и поливается водой. Наружная часть фундамента со всех сторон покрывается гидроизоляцией.Остается лишь дождаться, когда просохнет связующий раствор и можно начинать возведение стен.

На видео показано как монтируется сборный фундамент профессионалами

Подведя итоги, становится ясно, что сборный ленточный фундамент из блоков хоть и требует меньше времени на возведение, но более дорогостоящий и трудозатратный. Даже при сравнительно небольшом весе материала, строить его самостоятельно сложно и тяжело. Поэтому частные застройщики, как правило, используют фундаментные блоки для строительства столбчатого фундамента.

strport.ru

Как построить фундамент из блоков ФБС своими руками

Когда рождается идея построить свою собственную настоящую русскую баню, то реализовать таковую каждому хочется как можно скорее. И в действительности нет смысла обязательно идти самыми сложными путями — существуют особые строительные технологии и методы, которые позволяют сэкономить не только время, но и средства. И среди таких — качественный и не дорогой сборный фундамент из ФБС — своими руками он строится куда быстрее любого другого фундамента.

Нередко блоки ФБС используют для строительства цоколя – который, конечно, не слишком традиционен для русской бани, но все же пользуется популярностью из-за возможности устроить в нулевом этаже гараж.

Преимущества и недостатки этой конструкции

Вот что собой представляет блочный фундамент: железобетонная подушка и вертикальные стены из самих блоков.

Фундамент из ФБС

Но такого фундамента есть свои недостатки – поднять бетонные блоки для фундамента может только кран. А это, конечно, затраты. Но это, пожалуй, таки единственный его серьезный минус. Зато во всем остальном может все работы может делать даже любитель. Но стоит заметить, что сам фундамент из ФБС, конечно, всегда уступает в плане жесткости и надежности монолитному, зато радует более доступной ценой и простотой работы с ним.

Современный фундамент из блоков ФБС просто идеален для грунтов, в которых слишком много песка. А вот для мягких и рассыпчатых грунтов он не подходит – попросту просядет. Интересное наблюдение: из-за серьезных сил пучения фундамент из блоков может выгнуть – а ведь жесткий ленточный и вовсе могло разорвать. Ведь пытаться снизить пучение почвы путем ужесточения нулевого уровня – нерационально, в этом случае есть смысл только утеплять почву и сам фундамент. Вот в чем еще хорош ленточный фундамент из блоков – в виду отсутствия монолитности, т.е. благодаря наличию кладочных швов, он обладает ценной гибкостью и подвижностью.

Еще один плюс: строительство фундамента из блоков ФБС можно осуществлять в дождь, и в снег – ему ничего не страшно.

Пошаговое возведение — быстро и просто!

Изначально нужно хотя бы элементарное геологическое разведывание, на основании которого и рассчитываются стены фундамента для каждого участка в отдельности.

Этап I. Выбор блоков для фундамента

Фундаментный блок строительный, или ФБС производят на заводах путем вибропрессования и используют именно для строительства фундамента. Чаще всего – это ленточный фундамент. Итак, какие должны быть размеры бетонных блоков для фундамента и как правильно их выбирать?

Для начала в обычной компьютерной программе заранее желательно сделать раскладку блоков – чтобы точно знать, как их нужно будет монтировать и вязать между собой. Так, первый ряд часто делают шириной 40 см, а уже два следующих – по 30 см. И уже только тогда, когда известны нужные размеры блоков и их количество, есть смысл ехать в магазин и заказывать их. Там же можно договориться о доставке монтаже, а для этого и машина, и кран должны быть свободны в один день по возможности.

При выборе таких блоков еще на складе изначально важно определить, где и в каких местах будет проходить коммуникация и как построить фундамент из блоков с учетом этих моментов – для этого они нужны будут со специальными отверстиями. Если об этом забыть, то в будущем придется их бурить, а это дополнительные затраты денег и времени.

Этап II. Подготовка котлована и разметка

Опытные строители советуют перво-наперво нарисовать схему площадки перед укладкой – подумать, где именно будет стоять кран, какие могут возникнуть сложности.

Далее, как обычно, снимается верхний плодородный слой. Для этих целей лучше нанимать экскаватор. Часть грунта специально оставляется для обратной отсыпки. А по краям котлована выносятся оси стен бани – колышками с леской.

А вот внутренний дренаж такого фундамента не обязателен – только когда нужен серьезный ремонт или протечки устранить не получается. В остальном же рекомендуется просто тщательно выполнить гидроизоляцию стен и пола в бане – и все.

Этап IIII. Изготовление подошвы

Если же при строительстве не делать забетонированную ленту-подушку, а класть блоки прямо на песок – тогда уже желательно использовать кладочную сетку. Именно она предотвратит в будущем образование нежелательных отверстий между блоками.

А потому необходимо раздобыть арматуру и привезти машину песка и машину щебня. Последнего желательно брать 20-40 фракции.

Фундамент ФБС для бани

В подготовленном котловане теперь делается разметка для будущей подошвы. Обычной лопатой место для нее нужно выровнять строго по уровням, засыпать песком, щедро увлажнить и утрамбовать. Далее – все засыпается щебнем и снова трамбуется. И после этого уже строится опалубка и вяжется арматура.

Этап IV. Строительство опалубки

Для этого необходимо будет заранее приобрести минимум пол куба 25-й обрезной доски. Чтобы опалубка оказалась ровной, гидроуровнем заранее нужно ее выровнять и натянуть внутри самой опалубки шнур.

Арматуру для такого фундамента лучше брать марки Ф12, и вязать ее между собой. После заливки армированному поясу нужно осесть – а это вынужденный перерыв в работе минимум на две недели. Всего Для этого понадобится около сотни прутьев по 60 см и около 4-х по метру. Укладывать их можно как в четыре ряда, два снизу и два сверху, так и в три – треугольником. Проволоку для формирования каркаса брать лучше Д4 – ее уйдет до 10 кг. На изготовление одной только арматуры уйдет примерно дня два – и после этого можно начинать делать опалубку. Стандартная толщина армопояса – 20 см, а ширина – 30 см.

Ленточный фундамент из ФБС

Этап V. Заливка подушки

На этом этапе понадобится миксер – именно он зальет бетоном подготовленную подушку для ФБС блоков. Далее она накрывается пленкой либо опилками и целую неделю сохнет, при периодическом смачивании.

Сами подушки, конечно, могут быть сборными – но чаще используют монолитные, такие, как у ленточных фундаментов.

Этап VI. Монтаж ФБС блоков

Теперь заказывать нужно кран – он будет поднимать тяжелые ФБС блоки, а рабочие или подмога будут их поправлять.

Во время строительства лучше всего использовать кладочный раствор М100 – его придется расходовать от 10% до 20% от объема всех блоков, и многое здесь будет зависеть от качества блоков, планируемых зазоров и самой кладки.

Этап VII. Гидроизоляция фундамента

Наиболее проверенный в этом плане вариант – хорошая мастика. Всего уйдет около 4 банок мастики, и промазывать нужно один ряд с внутренней стороны будущей бани и два с внешней. Удобно – не нужно ничего заворачивать или греть.

К слову, некоторые строители на особо щедрых на осадки участках под низ блоков еще и стелют гидроизоляцию Бикрост.

Этап VIII. Изготовление армированного пояса

Что касается монолитного пояса, который кладется на ФБС блоки, а на него уже – плиты перекрытия, то далеко не все строители видят в этом какой-то смысл. Ведь получается, что так и блоки, и пояс, и плиты – это уже не монолитная конструкция, а части, которые как бы сами по себе. Считается, что пояс для плит перекрытия – это просто выдумка непрофессионалов. Ведь плиты и сами неплохо и равномерно распределяют всю нагрузку – достаточно только их класть на качественный раствор в несколько сантиметров, или даже бросить сеть для надежности. Но, если на стены опираются балки, что по само себе – дополнительная нагрузка, пояс действительно нужен.

Фундамент ФБС с кирпичным поясом

Сам пояс можно делать монолитный или кирпичный, но под первый придется делать еще и опалубку, и, скорее всего, задействовать бетономешалку. По отзывам более удобен все-таки кирпичный вариант пояса.

Вот и вся технология изготовления фундамента из ФБС – трудоемко, но не сложно, надежно и безопасно.

Оцените статью: Поделитесь с друзьями!

stroy-banya.com

Фундамент из блоков пошаговая инструкция, как сделать своими руками

Ленточный фундамент из блоков

Ленточный фундамент из блоков

Учитывая, что бетонные блоки фбс теперь пользуются большой популярностью, то и сборные фундаменты с них встречаются на каждом шагу. Ведь с блоков можно возвести не только небольшие административные или жилые здания, но и достаточно громоздкие хозяйственные постройки.

Но многие застройщики, особенно в частном секторе, желают иметь здания с подвалами или техническими цокольными этажами и для таких целей отлично подходят ленточные фундаменты с блоков фбс.

Учитывая, что большинство застройщиков не обладают достаточным уровнем знаний по возведению таких оснований, то существует пошаговая инструкция, в которой четко поэтапно рассмотрены все ключевые моменты из строительства таких конструкций.

Преимущества бетонных блоков

Устройство сборного ленточного фундамента из блоков ФБС.

Устройство сборного ленточного фундамента из блоков ФБС.

Даже обычную бытовку сделать их таких заводских конструкций не составит труда. Ведь такие конструкции универсальны, при возведении небольших хозяйственных зданий используются относительно легкие блоки с габаритными размерами 20х20х40 см, а они не отличаются большой массой и могут устанавливаться двумя людьми своими руками без использования механизированной техники.

Основные преимущества фундаментов из блоков фбс:

  • Все блоки производятся в заводских условиях со строгим контролем качества продукции;
  • С их помощью легко возвести обычную бытовку или жилое здание малой высоты;
  • Такой фундамент прост в монтаже и все работы можно сделать в кратчайшие сроки своими руками;
  • Отличные морозостойкие характеристики блоков, они отличаются прочностью, и нет нужды для малых зданий использовать дополнительное армирование конструкции;
  • Большой выбор размеров блоков, а самые популярные и дешевые остаются конструкции с размерами 20х20х40 см.

Поэтапная инструкция по возведению блочных фундаментов

Рассмотрим из каких этапов состоят работы по возведению основания дома или здания из блоков

Выбор типа фундамента

Столбчатый фундамент из блоков 20х20х40

Столбчатый фундамент из блоков 20х20х40

Для бытовок отлично подходят ленточные и столбчатые типы фундаментов.

В большинстве случаев, блоки фбс используются при возведении ленточных фундаментов, ведь тут легче их устанавливать и фиксировать. К тому же размеры 20х20х40 см позволяют создавать промежуточные ответвления, пересечения стен и даже резкие угловые повороты конструкции несущих стен.

Такие основания используются под бытовки, индивидуальную компактную застройку, но могут также использоваться при возведении многоэтажных зданий.

Столбчатые фундаменты лучше использовать при возможном агрессивном воздействии грунтовых вод или при большой глубине промерзания почвы.

Соответственно, первый этап пошаговой инструкции предусматривает следующие действия:

  • Разработка проекта застройки;
  • Расчет массы будущего здания;
  • Анализ состояния почвы и учет максимальной глубины промерзания грунта;
  • Назначение будущего сооружения.

Выбор размеров блоков

Размер бетонного блока под фундамент

Размер бетонного блока под фундамент

Учитывая, что блоки фбс производятся стандартных размеров, то и купить можно только конкретные типоразмеры. Только при их выборе стоит помнить, что подбираются они в соответствии с толщиной несущих стен, поэтому не рекомендуется покупать меньшие по толщине конструкции, если стены больше. Для сравнения, можно подобрать необходимые конструкции из следующего перечня:

  • Высота: 200 мм, 600 мм и 300 мм.
  • Длина: 200 мм, 500 мм, 900 мм, 1200 мм, 2400 мм.
  • Толщина: 300 мм (для стен толщиной 250 мм), 400 мм (под стены 380 мм), 500 мм (для стен 510 мм), 600 мм (для стен 640 мм), 700 мм (для стен 770 мм).

При выборе толщины блоков нужно помнить, что покупать тонкие блоки для массивных стен запрещено. Причин тут несколько: высокая стоимость блоков, необходимость делать мощные надежные направляющие под стены и устанавливать дополнительные опоры.

Но, как правило, бытовки строятся толщиной в половину кирпича, поэтому для них оптимальными будут конструкции с размерами 200х200х400 мм (20х20х40 см).

Технология монтажа блоков

Монтаж блоков ФБС

Монтаж блоков ФБС

Технология возведения таких оснований классическая и состоит из следующих этапов:

  • Разметка будущего участка, выравнивание поверхности;
  • В соответствии с готовым планом территории будущей застройки формируется траншея по всему периметру будущего здания, а также в местах пересечения несущих стен. Это можно сделать своими руками без использования механизированной техники;
  • Формирование плотной песчано-гравийной подушки. Для этого подходит просеянный мелкозернистый песок и щебень мелкой фракции;
  • На дно подушки заливается жидкий бетон как несущая платформа. Этот бетон должен застыть и постоять хоть несколько дней при теплой погоде;
  • На бетонный шар нужно начинать устанавливать бетонные блоки. Только тут нужно помнить, особенно когда возведение проводится своими руками, что недопустимо смещение конструкции по горизонтали и вертикали;
  • Установка гидроизоляционного слоя;
  • Монтаж утеплителя;
  • Обратная засыпка готового фундамента.

Выбор глубины заложения

На выбор глубины установки блоков влияет два фактора: наличие подвала и глубина промерзания почвы. Как правило, нижняя кромка бетонной отмостки должна быть ниже граничного уровня промерзания почвы на глубину не менее 30 см. В противном случае морозное пучение приведет к деформации основания и разрушит его.

Выбор подушки под блочную конструкцию

На самом деле, возвести сборный фундамент для бытовки из блоков своими руками не проблема. А вот подобрать правильную и оптимальную подушку под основание уже сложно. И для этого можно использовать: железобетонные фабричные плиты (дорого), песчаную, гравийную, щебневую, комбинированную подушки.

Если возводить тяжелый дом на блоках, тогда лучше сразу делать железобетонную подушку, ведь она способна выдержать огромные нагрузки за счет своего армирования.

Но и тут без песчаной прослойки не обойтись, ведь это, фактически, дренажная прослойка, которая отвечает не только за ровность поверхности, но и за отвод грунтовых и талых вод. Поэтому, многие застройщики при возведении бытовки отказываются от тяжелых и дорогих железобетонных плит и останавливаются на песчано-гравийной подушке, ведь она имеет ряд преимуществ:

  • Легко укладывается и трамбуется;
  • Дешевая;
  • С ее помощью можно быстро выровнять дно котлована;
  • Это природная дренажная система;
  • Обеспечивает равномерное распределение нагрузки по всей площади основания.

Но песчаная подушка имеет недостатки. Ее можно использовать при возведении небольших бытовок, а вот для строительства каменных или бетонных зданий такая подушка не подходит.

Укладка блоков

Схема фундамента из блоков ФБС

Схема фундамента из блоков ФБС

Все блоки укладываются с перевязкой, которая обеспечивает большую прочность конструкции. При возведении ленточных фундаментов своими руками перевязка составляет не менее 250 мм и больше. Фактически, каждый новый слой блоков смещается от предыдущего на 25 см, поэтому в некоторых случаях оправдано использование блоков различной длины с целью устранить их дальнейшую обработку и подгонку под заданные параметры фундамента.

Если при постройке будущего здания уже предусмотрена монолитная железобетонная подушка, тогда нужно делать арматурную обвязку еще и с ней, ведь бетон не способен устранить подвижки. Все стыки заделываются бетоном, пустоты нужно армировать.

Только для промежуточных стен допускается использование комбинации битого кирпича и бетонного раствора. Только за несколько недель можно приступать к возведению несущих стен.

Гидроизоляция фундамента

Процесс гидроизоляции фундамента из блоков ФБС

Процесс гидроизоляции фундамента из блоков ФБС

Учитывая, что бетон по своей структуре не способен выдерживать гидравлическое воздействие, то нужно дополнительно делать гидроизоляцию внешней поверхности основания. Существует несколько вариантов гидроизоляции сборного фундамента из блоков фбс:

  • Вертикальная;
  • Горизонтальная;
  • Отмостка по периметру здания.

Выбор способа изоляции зависит от финансовых возможностей частного застройщика и назначения будущего сооружения. Но отмостку делать нужно в любом случае, ведь это оптимальный способ защитить подножье фундамента от воздействия дождевой воды. Горизонтальная гидроизоляция выполняется по обрезу фундамента (конец бетонной стены и начало стен дома) и ниже уровня пола подвала, если он имеется. В качестве гидроизоляционного материала в этом случае можно укладывать:

  • рубероид;
  • гидроизол;
  • линокром.

fundamentclub.ru

Устройство фундамента из блоков

Ввиду многообразия конструкционных материалов фундамент из блоков бывает из бетонных изделий ФБС либо стеновых материалов размером 4 х 2 х 2 дм. Технологии несколько отличаются, эксплуатационные характеристики подземных несущих конструкций не одинаковы. Все нюансы, рассмотренные в этом руководстве, будут полезны индивидуальным застройщикам.Фундамент из блоков

Из каких блоков можно построить фундамент?

При выборе стройматериала следует учесть, что все блоки внутри сборной фундаментной ленты являются шарнирно закрепленными балками с двумя степенями подвижности как минимум. Поэтому, чем крупнее формат бетонных изделий, тем прочнее фундамент из блоков, стабильнее его пространственная геометрия. Промышленность выпускает несколько модификаций изделий:

  • ФБС – крупный формат, укладываются на плиты ФЛ краном, имеются блоки с пустотами ФБП и с вырезами для прокладки коммуникаций ФБВРазновидности ФБС блоков
  • стеновой блок/камень бетонный – формат мелкий, укладываются вручную, для подземных конструкций применяются только полнотелые модификацииБлок стеновой бетонный полнотелый

Внимание: Некоторые производители реализуют блоки без пустот, как ФБС 2-2-4, ссылаясь на собственные техусловия. В ГОСТ подобные изделия не писаны, поэтому качество сертифицируется по стандартам блоков для цоколей, стеновой кладки.

Размеры ФБС соответствуют – длина 24, 12 или 9 дм, ширина 3 – 6 дм, высота 3 дм или 6 дм. Стеновые блоки имеют габариты 2 х 2 х 4 дм, заменяют семь типовых кирпичей. В отличие от кирпичной кладки бетон обладает в подземных конструкциях большим ресурсом, позволяет снизить бюджет строительства.Размеры ФБС

Поэтому при наличии подъезда для спецтехники рекомендуется выбрать ФБС, в плотной застройке, когда кран невозможно загнать в пятно застройки, остается вариант сборного фундамента из мелкоформатных блоков.

Блок фундаментный

Прочность ФБС из пескобетона соответствует В12,5 – В15, из легких/тяжелых бетонов В3,5 – В15. Промышленный способ изготовления обеспечивает унифицированные размеры, одинаковое расположение монтажных петель, стабильную геометрию, отсутствие внутренних пор.

Внимание: ФБС блоки армировании не имеют, поэтому их размещают внутри армированных элементов фундамента – плиты ФЛ снизу + армопояс монолитный по верху последнего ряда.

Полностью избавиться от монолитных работ застройщику не удастся в любом случае. Строительство стен возможно после набора прочности армопоясом, то есть выигрыш во времени обеспечивается только за счет снижения опалубочных, арматурных, бетонных, распалубочных работ. Востребован ЛФ из ФБС блоков в случаях:

  • сокращение времени строительства
  • снижение трудозатрат в лентах глубокого заложения
  • обеспечение демонтажа для мобильных зданийБыстрое возведение фундамента из ФБС

Для укладки ФБС блоков существуют карты ТТК, в которых описана последовательность работ.

Блок стеновой

Согласно СП 22.13330, ширина сборного фундамента должна превышать 0,4 м, поэтому при использовании стеновых блоков кладка ведется в один блок минимум. Не рекомендованы для подземных конструкций бетоны с влагопроницаемыми наполнителями (опилки, керамзит, ракушечник). Запрещена кладка фундамента из пустотных/щелевых блоков, так как это нарушает распределение сборных нагрузок от здания на грунты.Фундамент из блоков 20 х 20 х 40

В сравнении с кирпичной кладкой сборный ленточный фундамент получает повышенный ресурс. Однако надежность по умолчанию значительно ниже монолитных конструкций. Поэтому применяется данная технология в случаях:

  • легкая постройка из панелей СИП, пенобетона, газоблоков, по технологии сруба, каркасника
  • сухие грунты с высоким расчетным сопротивлением

Соблюдение технологий, позволяющих снизить/ликвидировать морозное вспучивание, является обязательным условием для сборных фундаментов.

Технология возведения

Любой сборный фундамент из блоков возводится методом кладки отдельных элементов с порядной перевязкой вертикальных швов. Реже используется методика разряженной укладки готовых бетонных изделий, замоноличивание участков между ними товарным бетоном в опалубку. Для уширения подошвы используются плиты для крупноформатных ФБС блоков, подбетонка для блоков 2 х 2 х 4 дм.

Основными ошибками строительства являются:

  • отсутствие гидроизоляции – бетон впитывает влагу из прилежащих техногенных зон, образованных материалами обратных засыпок и подстилающих слоев из щебня, песка, обладающих высокой проникающей способностью
  • отсутствие утеплителя – теплоизоляция отмостки и наружной поверхности ленты приводит к промерзанию прилежащих к фундаменту грунтов, возникновению вспучивания
  • отсутствие дренажа – верховодка, талые, дождевые воды насыщают глинистые почвы, возникают силы пученияГидроизоляция сборного фундамента

Для укладки блоков могут использоваться разные растворы:

  • монтажные – наполнителем является песок мелкой фракции, смесь качественнее заполняет пустоты, обеспечивает более стабильную геометрию
  • кладочные – изготавливаются из крупного песка, стоят дороже, менее пластичны, поэтому в состав вводят Суперпластификатор

Из ФБС блоков обычно сооружают фундаменты ленточные, стеновые блоки 2 х 2 х 4 дм используются, как для МЗЛФ, так и для столбчатых фундаментов.

Ленточный фундамент

Для укладки крупногабаритных блоков понадобится грузоподъемная техника. Предварительно должна быть составлена схема их взаимного расположения. Технологические проемы необходимы для узлов ввода коммуникаций, вентиляционных продухов. Блоков с отверстиями не существует, поэтому между ними оставляют щели, закладываемые позже кирпичом.

Ленты из блоков 2 х 2 х 4 дм возводятся вручную, что позволяет снизить бюджет строительства. Гильзы для прохождения труб сразу вмуровываются в кладку, окна вентиляционных продухов имеют проектный размер.

Монтаж ФБС блоков

После определения несущей способности подземной конструкции и выбора типоразмера ФБС фундамент из блоков изготавливается по технологии:

  • разметка – оси не выносятся, шнуры натягиваются по наружной грани ленты
  • выемка грунта – траншеи для МЗЛФ или котлован для ленты глубокого заложения
  • подстилающий слой – 40 – 60 см щебня при высоком УГВ либо песка на сухих грунтах
  • дренаж – по наружному периметру отмостки монтируются в углах смотровые колодцы, соединенные в единый замкнутый контур перфорированными трубами с уклоном для самотечного перемещения стоков в подземный резервуар
  • гидроизоляция подошвы – поверх подстилающего слоя укладывается полиэтилен или 2 слоя рубероида
  • монтаж плит – изделия ФЛ укладываются вплотную или с промежутками, которые заполняются бетоном либо утрамбованным пескомУкладка ФЛ
  • укладка блоков – начиная от углов, затем в местах примыкания, после чего, заполняются прямые участки согласно схемыМонтаж ФБС
  • армопояс – на верхний ряд монтируется опалубка, укладывается арматурный каркас, обвязанный в сопряжениях стен анкерами
  • гидроизоляция наружная – все доступные бетонные поверхности после распалубки армокаркаса покрываются проникающей, оклеечной, штукатурной или обмазочной гидроизоляцией

Внимание: Отмостка не является элементом фундамента, однако предохраняет прилегающие к нему грунты от излишнего намокания. Для эффективного отвода поверхностных стоков рекомендуется встраивать во внешний периметр отмостки лотки и дождеприемники ливневки. Утепление фундамента

Поверх гидроизоляции наружные грани ленты оклеиваются экструдированным пенополистиролом, под отмосткой выстилается лента из этого же материала на глубине 40 см или подошвы МЗЛФ. Обратная засыпка производится инертными материалами, слои которого уплотняются виброплитой.

Кладка из блоков 40 х 20 х 20

При выборе мелкоформатных бетонных изделий для сооружения ленточного фундамента технология изменяется. Разметка, выемка грунта, дренаж и изготовление подстилающего слоя производятся по стандартной методике. Затем следуют операции:

  • подбетонка – стяжка 5 – 10 см из тощего бетона, ширина которой равна подстилающему слою (вдвое больше размера ленты)
  • гидроизоляция – рулонные материалы наплавляются битумным слоем на подбетонку, полимерные пленки приклеиваются к ее поверхности
  • кладка – классическая по аналогии с кирпичной, ряды перевязываются сетками, смещением вертикальных швов, чередованием тычка/ложкаКладка фундамента из блоков 20 х 20 х 40

Армопояс, гидроизоляция, утепление отмостки и наружных стен фундамента полностью идентичны предыдущему случаю.

Столбчатый фундамент

Для деревянных построек часто используется сборный фундамент из блоков 2 х 2 х 4 дм. Глубина заложения на супесях, суглинках составляет 20 – 40 см, в песок, крупный гравий, осколочный грунт столбы можно не заглублять. Минимальное сечение регламентировано в СП, как 4 х 4 дм, количество и шаг столбов выбирается при расчете несущей способности.

Внимание: Для достижения максимально возможного ресурса рекомендуется пристенный дренаж, ливневка, интегрированная в отмостку, забирка.

Натурный вынос осей необходим для обозначения шнурами боковых поверхностей столбов. Объем земляных работ зависит от геологических условий:

  • плодородную почву необходимо полностью снять
  • если сборные нагрузки дома не велики (каркасник, панели СИП, фахверк), для каждого столба отрывается шурф глубиной 0,6 – 1 м
  • для сруба, газобетонных стен проще вырыть траншеи под несущими стенами, так как снижается расстояние между столбами для обеспечения несущей способности фундаментаСборный блочный столбчатый фундамент

Котлованы для столбчатых фундаментов экономически невыгодны, так как эта подземная конструкция не пригодна для подвальных этажей. При изготовлении подстилающего слоя нужно учесть:

  • размеры для каждого столба вдвое больше его сечения
  • глубина щебеночной или песчаной подсыпки 40 см
  • для повышения площади опирания под каждой стойкой заливается 30 см плита, армированная сеткой
  • рулонная гидроизоляция укладывается под плиту, края рубероида приклеиваются к ее боковым граням после распалубки
  • под столб снова укладывается гидроизоляционный материал

Обычно применяются столбы сечением 4 х 4 дм, что позволяет перевязывать каждый ряд. Обвязка верхним ростверком для столбчатых фундаментов обязательна. Она обеспечивает стабильность пространственной геометрии, обеспечивает жесткую связь всех элементов конструкции, предотвращает выдергивание силами пучения отдельных стоек.Для столбчатого фундамента необходима забирка

Сборные столбчатые фундаменты не рекомендуется оставлять в зиму без нагрузки, даже при наличии ростверка.

Таким образом, из блоков ФБС можно изготовить ленточный фундамент. Используя блоки 2 х 2 х 4 дм, появляется возможность строительства, как МЗЛФ, так и столбчатого фундамента легких построек.

fundamentdomov.ru

Как сделать фундамент для дома из блоков своими руками

Этот фундамент представляет собой опорно-блочную конструкцию из железобетонных фундаментных блоков. Чаще блочная система возводится как основание строения, где будет сооружаться подвал. Из бетонных блоков подвальный этаж строится значительно быстрее, чем на заливной основе – не нужно монтировать опалубку, вкладывать арматуру и ожидать около месяца, пока застынет бетонный раствор.

блочный фундаментблочный фундаментПроект готового фундамента из блоков

Цена блочного фундамента зависит от размеров составляющих его блоков. Этот материал используется и для строительства домов. Универсальными блоками для постройки зданий любой этажности признаны блоки типоразмера 20х20х40 см.

Поскольку создание долговечного и прочного фундамента – основная задача на начальном этапе строительства, то важно правильно подобрать его тип.

Строительство фундамента из блоков имеет некоторые преимущества по сравнению с другими видами оснований:

  1. Фундамент из блоков фбс отличается возможностью подобрать блоки нужного размера, что обусловлено их типовым и размерным разнообразием.
  2. Морозостойкость фундаментных блоков, которая достигается применением специальных присадок, позволяет выдержать значительные перепады температуры.
  3. Блоки устойчивы к кислым средам благодаря добавлению в бетон гранитного щебня.

    блочный фундаментблочный фундаментСхема монтажа блочного фундамента

  4. Блочный фундамент возводится достаточно быстро – для малоэтажного дома хватит пары недель.

Кроме положительных сторон фундамент под дом из блоков имеет и недостатки. К ним относятся:

  1. Высокая цена в отличие от монолитного основания.
  2. Восприимчивость швов к воздействию климатических условий, поэтому фундамент из бетонных блоков требует утепления.
  3. Необходимость привлечения техники для возведения. Если заказать готовый проект под ключ в строительной компании, необходимую технику они предоставят.
  4. Необходимость выполнения двухслойной гидроизоляции.
Вернуться к оглавлению

Содержание материала

Виды фундаментов из блоков

Фундамент из блоков фбс возводится в короткие сроки строительства и при условии малоэтажности строения. В их составе произведена замена щебенки из извести на гранитную фракцию.

Поэтому такие блоки с успехом применяют для постройки погребов или подвалов, внутренних стеновых перегородок и др.

фундамент из блоковфундамент из блоковСхема устройства фундамента из блоков

Фундамент из этого материала несложно сделать собственноручно, он имеет достаточно небольшой вес и прост в укладке.

Ленточный фундамент для дома из блоков выполняется в случае постройки зданий из кирпича или шлакоблоков. Он монтируется в виде полос из бетона, которые размещаются вдоль всех несущих элементов конструкции.

Для возведения основы под кирпичный дом преимущественно используются керамзитобетонные блоки.

В последнее время вместо кирпича применяют газосиликатные блоки. Они легче по весу и имеют большие размеры. Для домов, строящихся из этого материала, оптимальным будет ленточный фундамент под газосиликатные блоки.

Ленточный фундамент из блоков – распространённый вид строительства основания. Перед выбором материала для укладки фундамента важно правильно расшифровать аббревиатуру. В ней первая цифра говорит о длине изделия, вторая означает ширину, третья является высотой.размеры блоков

размеры блоков Например, можно встретить ФБС 2-2-4. Это значит, что бетонный блок имеет типоразмеры 20х20х40 см. Такое опорно-несущее основание наиболее целесообразно применять при малоэтажном возведении легких зданий или дачных домиков.

Столбчатый фундамент из блоков применяется при строительстве не тяжелых конструкций с легкими крышами. Такое основание представляет собой вкопанные в землю столбы на пересечении стен в доме и пролетах между ними. Высота каждого блочного столба должна быть около 40 см. Для монтажа фундамента вырываются ямы, засыпаются гравием и слоем песка и трамбуются.

Блоки кладутся на цементную основу. Опорно-столбчатое основание отлично подойдет для возведения на песчаных почвах, а также грунтах с повышенной кислотностью и степенью промерзания. Столбчатый фундамент из блоков является наиболее экономичным основанием.

столбчатый фундаментстолбчатый фундаментСхема столбчатого фундамента из блоковВернуться к оглавлению

Виды и типы строительных блоков

Построить фундамент – дело, требующее определенного опыта и навыков. Сначала необходимо определиться с видом материала для постройки основы.

Фундаментные блоки бывают следующих видов:

  1. Бетонные блоки. Блоки из такого материала наиболее долговечные и прочные. Они имеют значительный вес, из них можно сделать надежную основу для строения.
  2. Керамзитобетонные блоки. Фундамент из керамзитобетонных блоков является прочным и более дешёвым, чем бетонные блоки. Класть такой фундамент легче, чем бетонный. Основание из керамзитобетонных материалов имеет хорошую теплоизоляцию, стойкое к перепадам температур и экологически чистое.
  3. Пенобетонные блоки. Монтаж фундамента из блоков такого вида оптимален для возведения небольших строений. Преимуществом является то, что такой фундамент можно класть без применения строительной техники. столбчатый фундамент из пеноблоковстолбчатый фундамент из пеноблоков

Большой популярностью в строительстве пользуются фундаментные блоки типоразмера 20х20х40 см. Отзывы говорят о том, что стройка с использованием данных блоков обходится гораздо дешевле, чем с другими.

Причем, нужно различать: пустотелые блоки используются для возведения стен, а твердотелые элементы 20х20х40 – для оснований.

Для постройки фундаментов применяются такие типы бетонных блоков:

  1. Монолитные блоки с пазом. Это армированные цельные фундаментные блоки с прорезями для прокладывания коммуникаций (ФБВ).
  2. Цельные фундаментные блоки стенового типа, то есть без отверстий (ФБС). Это монолитные изделия со стальной арматурой, считаются наиболее прочными.
  3. Пустотелые фундаментные блоки П-образные (ФБП). Эти блоки наименее прочные, могут применяться только при возведении легкого дома – каркасного или деревянного.
  4. ФЛ — блоки-подушки, которые применяются как основание для остальных блоков. Необходимость таких подушек обусловлена увеличением устойчивости фундамента и его долговечности.
Вернуться к оглавлению

Устройство основания из блоков

Для того чтобы основа долго прослужила и не требовала дополнительных вложений, важно изначально сделать ее правильно.

Для этого необходимо соблюсти технологию укладки. Устройство блочного основания предполагает:

  • после рытья котлована изготавливается армированная монолитная подушка и укладывается на дно;
  • сверху на нее кладутся блоки ФБС;
  • после блоков, на уровне с землей нужно класть монолитный армированный пояс;
  • по вертикали между землей и блоками укладывается гидроизоляция и утеплитель.

При планировке застройки всегда нужно учитывать тип почв на участке. Фундамент из блоков фбс с условием соблюдения технологий может быть выполнен на любом виде почвы. Наилучшими для постройки являются скальные и песчаные грунты, которые содержат щебенку и гравий.

фундамент из блоковфундамент из блоковГотовый блочный фундамент

Почвенные воды должны быть на глубине не менее трех метров. При соблюдении таких условий сборный фундамент из блоков будет долговечным, а подвал полностью сухим и комфортным помещением.

Но если возведение дома осуществляется на глинистых почвах либо вблизи грунтовых вод, то важно применять меры для защиты основания. Даже с качественной гидроизоляцией воды из грунта дадут влажность и сырость в подвале.

Для защиты фундамента от этих факторов применяются такие методы:

Для монтажа блочной основы своими руками потребуется:

  • рабочие, которые разбираются в технологии постройки фундамента;
  • автокран;
  • автомобиль для перевозки грузов;
  • полностью укомплектованные средства для изготовления и закачки растворной смеси;
  • лом, лопаты и строительные уровни;
  • шпагат из капрона или тонкий стальной тросик;
  • мелкий строительный инструмент;
  • арматурные прутья.

Техника укладки блоков

До начала возведения основы своими руками надо внимательно изучить способ укладывания блоков. Особое внимание уделяется местам, где они скрепляются раствором цемента — его лучше сделать перед кладкой блоков.

Добавлять воду в раствор во время монтажа основы нельзя – от этого ослабится конструкция.укладка блоков

укладка блоков Допустимые отклонения при укладке блоков по горизонтали варьируются в пределах +/- 10 мм. Если планируется сделать массивное здание либо стройка проходит в сейсмологической зоне, то нужно применить металлическую сетку для укрепления фундамента.

Во время укладки основы своими руками надо постоянно проверять уровень горизонтального отклонения для исключения кривизны конструкции.

Качество работ по строительству зависит от заполнения стыков со швами цементным раствором без единого пробела. Рекомендации строителей: добавлять в цементную смесь гидроизолирующие присадки.

В зависимости от габаритов блоков слой заполнения равен около 1-1,5 см. Для водоотведения лучше применить старый метод: насыпать глину в ров и утрамбовать.

Вернуться к оглавлению

Строительство блочного фундамента

Чтобы сделать прочное и долговечное основание из блоков необходимо заранее продумать все этапы строительства, создать план и сделать расчеты.

Этапы строительства:

Планирование

Глубина закладки фундамента может изменяться под воздействием таких факторов:

  • уровень почвенных вод;
  • вид грунта на строительной площадке;
  • климатические условия местности;
  • особенности конструкции здания;
  • величина нагрузки на фундамент и направления воздействия на него.

На основе данных о грунтовых водах, особенностях и глубины промерзания почвы можно сделать расчет выталкивающей способности и силы сопротивления для нее.

Правильность выбора материала для фундамента напрямую зависит от расчётов нагрузок на фундамент после возведения конструкции.возведение блочного фундамента

возведение блочного фундамента Расчеты должны учитывать вес стройматериалов, мебели и техники в доме.

Подготовка участка

Для монтажа фундамента нужно:

  1. Разметить границы и вырыть котлован с помощью спецтехники.
  2. Установить растворный узел для постоянного производства раствора.
  3. Выровнять дно котлована по уровню, после чего засыпать дно песком и утрамбовать. Оптимальная толщина песчаной подушки более 15 см.
  4. Произвести разметку будущего блочного основания и поставить обноску.

Начало работ

Существует несколько способов построить блочное основание: на бетонной ленточной основе, на плите железобетонного монолита и на монолитной подушке из железобетона.

Устройство плиты монолита от подушки почти не различается. Отличие лишь в том, что плита является для подвала полом и распространяется на всю площадь строительства, а подушка выполняется там, где будет нужна опора будущему основанию.

монолитная плитамонолитная плитаСхема устройства фундамента из монолитной плиты

Монолитная плита выступает за контур стен на 100-200 мм, а подушка должна быть больше по размерам блоков основания на ту же величину. Это необходимо для расширения опорной площади.

Строительство фундамента

  1. После рытья траншеи нужно сделать слой песка 150-200 мм и шире блока на 200-300 мм, утрамбовать и полить водой.
  2. На подушку положить слой гидроизоляции, для чего можно применить полиэтиленовую пленку.
  3. На дно котлована укладываются плиты-подушки из железобетона.
  4. Дальше на них нужно класть маячные блоки — углы постройки и места где пересекаются перегородки с несущими стенами.
  5. Сделать кладку первого ряда между блоками-маяками. Толщина шва по стыкам – 2см.
  6. Кладка следующего ряда происходит по принципу кладки из кирпича – с перевязкой. кладка фундамента из блоковкладка фундамента из блоков
  7. Во время укладки нужно оставить промежутки в местах пересечений основания для прокладки коммуникаций.
  8. После укладки всех элементов поверх фундамента заливается армировочный пояс, предварительно сделав укладку сетки или армирующего прутка. Если планируется устройство столбчатого основания, то нужно сначала сделать разметку расположения каждого столба. При установке длинных столбов рекомендуется их укреплять установкой нескольких распорок в расширенную кверху скважину. Далее продольно устанавливается армирование, и конструкция заливается бетонным раствором. Потом строится ростверк для фундамента.

Гидроизоляция и теплоизоляция

гидроизоляция фундаментагидроизоляция фундаментаСхема теплоизоляции и гидроизоляции блочного фундамента различными материалами

На практике отзывы о блочном фундаменте, особенно с элементами 20х20х40 см, положительные с оглаской на соблюдение технологии строительства и проведении геологических исследований.

proekt-sam.ru
