Угол заточки цепи бензопилы. Как выбрать правильный? Угол заточки цепи для продольного пиления бензопилы

Угол заточки цепи бензопилы. Как выбрать правильный?

Даже популярный Stihl не вечен: когда-то зубья бензопилы изнашиваются, что легко установить по характеру образующейся стружки. При затупленной режущей кромке стружка получается мелкой, потому что рабочая кромка не режет, а мнёт древесину. Естественно, что затрачиваемые оператором усилия резко возрастают. Пришло время заточить пилу. Каким образом это сделать верно – выбрать оптимальную технологию, установить, какой угол заточки зуба должен быть и как это проверить?

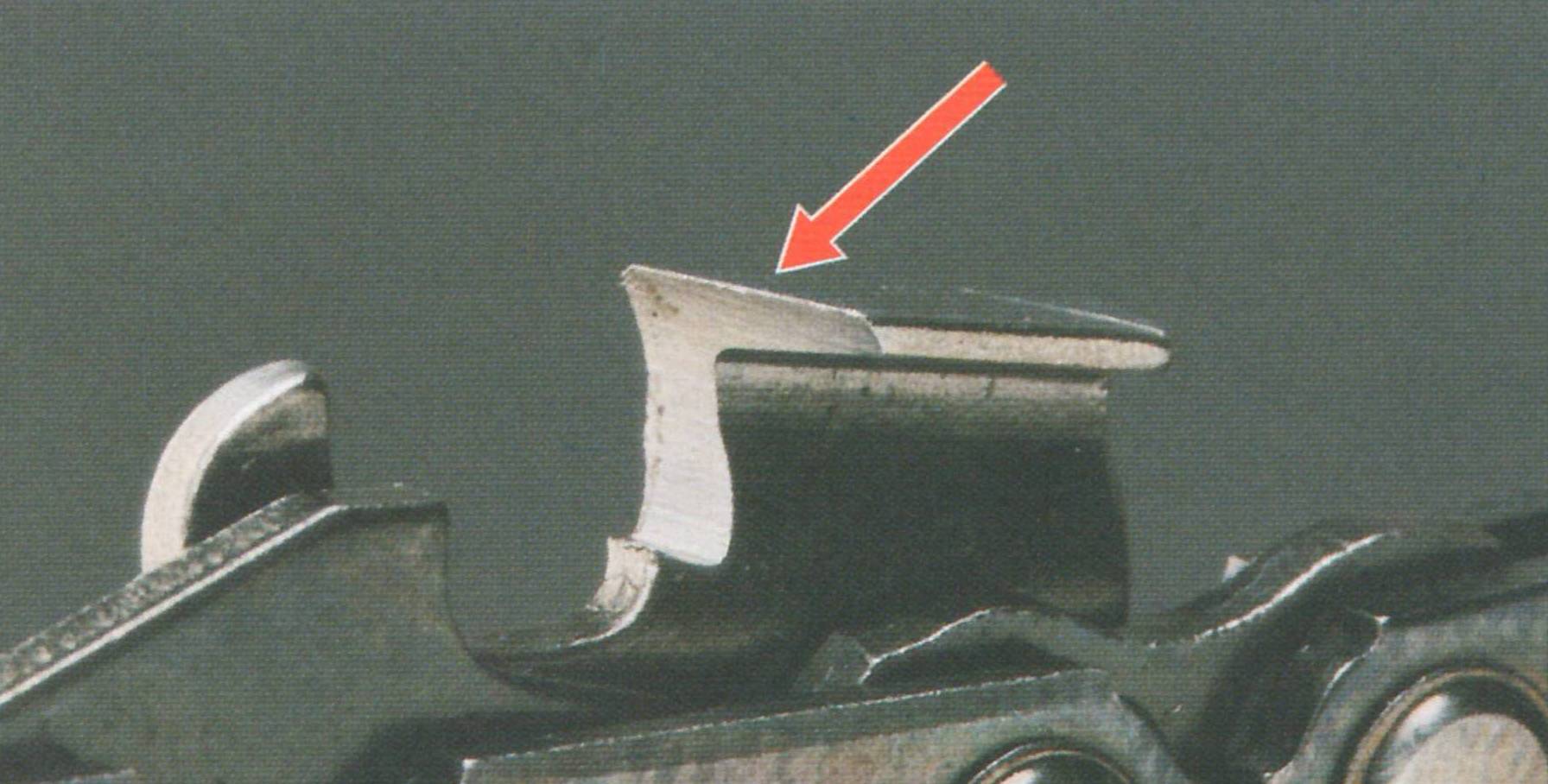

Внешние признаки затупившейся режущей кромки зуба бензопилы

Напомним, что зуб бензопилы имеет сложную конфигурацию (см. рис. 1), которая зависит и от направления движения цепи. У него две рабочих кромки: боковая, которая расположена перпендикулярно оси перемещения звеньев, и верхняя, расположенная под определённым углом к направлению движения цепи. Кроме того, на каждом зубе предусмотрен ограничитель, параметры которого определяют высоту снимаемой стружки. Поскольку главное усилие реза приходится именно на рабочий угол, то от того, на какой угол заточить зуб, будет зависеть вся последующая работа с инструментом.

Рисунок 1 – Функциональные части зуба бензопилы и их вид

Перед началом длительных работ с бензопилой, ей необходимо выполнить осмотр и выполнить пробное пиление, в результате которых:

1. Визуально установить наличие (или отсутствие) конического участка, прилегающего к углу зуба, а также радиусного закругления на нём – основных признаков затупления (см. рис. 2).

Рисунок 2

2. Проверить усилие подачи, при котором инструмент работает устойчиво, с быстрым производством реза. Для острых зубьев начальный момент внедрения зуба в древесину происходит быстро, и без значительного сопротивления материала.
3. Выяснить наличие вибраций цепи во время установившегося реза – если они ощутимы, то зубья необходимо затачивать.
4. Осмотреть внешний вид только что разрезанного торца (особенно, если инструмент задействован для продольного пиления). При наличии грубых сколов и вмятин цепь бензопилы подлежит заточке.

Углы заточки и конфигурация зуба бензопилы

Режущая кромка зуба характеризуется следующими параметрами:

• Шириной;
• Толщиной;
• Углом заточки.

Кроме того, каждая модель инструмента имеет свой шаг зубьев, значение которого для бытовых и полупрофессиональных моделей связано с мощностью бензопилы, и крутящим моментом, который развивает привод. Например, для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие будет существенно ниже. Верхние значения шагов для бытовых бензопил принимают крайне редко, в основном, при валке деревьев с большим диаметром ствола. Мощность двигателя при этом не должна превышать 2500 Вт.

Толщина режущей кромки у большинства производителей бензопил устанавливается одинаковой, и равной 1,3 мм (бывают и кромки с толщиной 1,1 мм, но, во-первых, их крайне сложно заточить в домашних условиях, а, во-вторых, такие звенья крайне малофункциональны: их можно использовать лишь для распила тонких сучьев).

Высота цепного профиля может быть либо 0,625 мм, либо 0,762 мм, причём для бытового бензоинструмента в подавляющем большинстве случаев используется именно низкий профиль. При заточке ограничителей этот параметр весьма важен, потому что с уменьшением высоты сверхдопустимых значений вибрация инструмента при работе возрастает, хотя качество пропила остаётся по-прежнему удовлетворительным. Поэтому увлекаться снижением высоты ограничителя при заточке зуба не стоит.

Угол заточки цепи бензопилы зависит от основного предназначения инструмента – для поперечного или для продольного пиления. Поскольку при продольном пилении сопротивление древесины всегда заметно выше, то и кромка зуба должна быть очень острой. Рекомендуется делать её в диапазоне 6…12° (для сравнения – при преобладании поперечного распила – до 25…30°). Естественно, в первом случае заточка должна производиться чаще, и особенно тщательно, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию при работе бензопилы. Это особенно важно для звеньев, которые изготавливаются из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°.

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

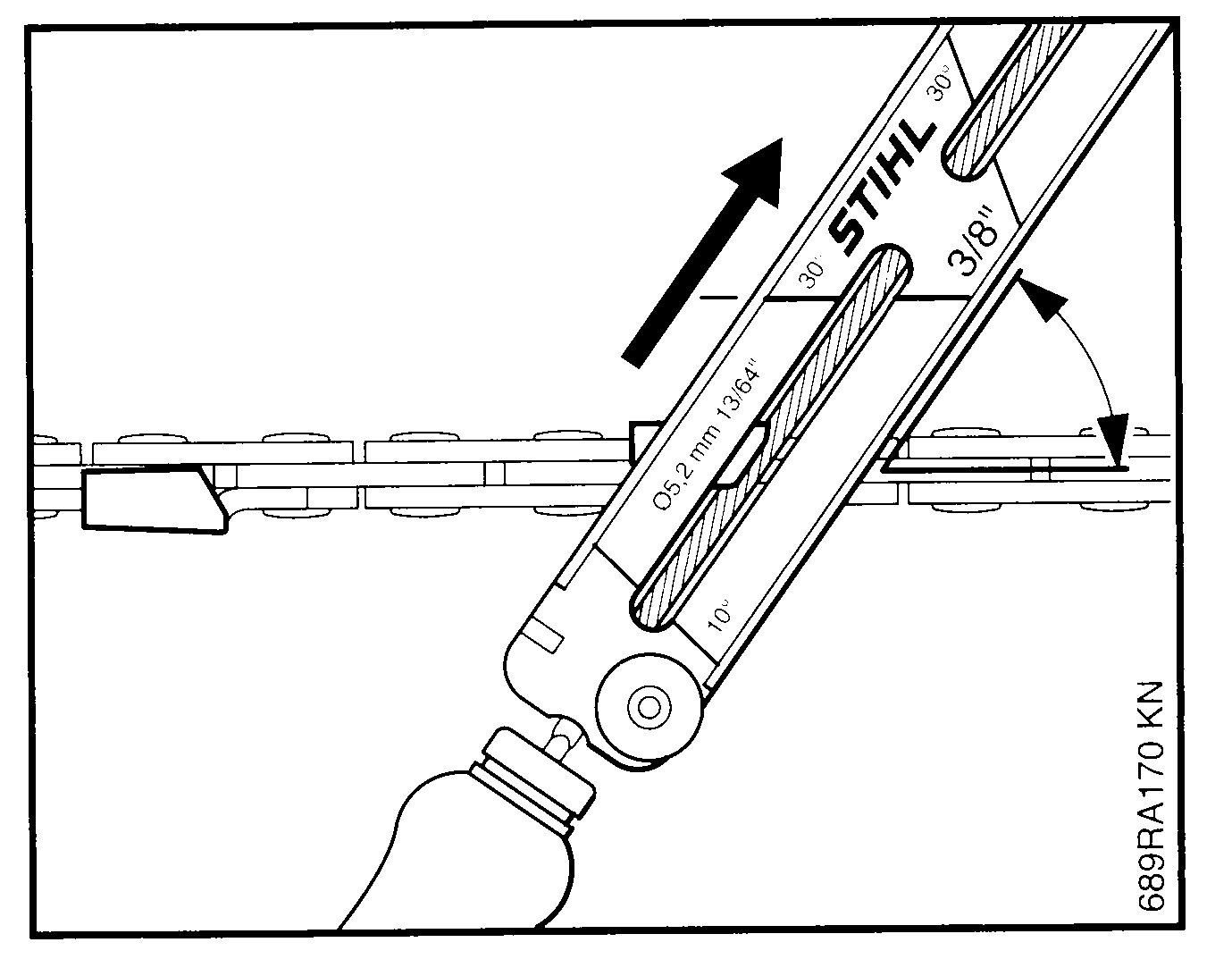

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке. В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи.  Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник  периодически проворачивают вдоль своей оси.

Механизированная заточка на станке

Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами.

Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей. Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь.

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики:

• Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи;
• Возможностью регулирования угла заточки, в пределах, указанных ранее;
• Наличие сменных шлифовальных дисков;
• Постоянным значением ширины реза.

Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь. Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом. Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала.

Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку.

Безопасность проведения работ обеспечивается откидным предохранительным щитком.

proinstrumentinfo.ru

Углы заточки пильной цепи

Углы заточки пильной цепи

Режущий зуб пильной цепи состоит из основания зуба (1), лопатки зуба (2) и ограничителя глубины (3). Лопатка зуба имеет вертикально расположенное торцевое лезвие (4) и спадающие под углом назад верхнее лезвие (5), расположенное по горизонтали.

\r\n

Для придания цепи оптимальных режущих свойств режущие звенья затачиваются определенным образом

\r\n

Выделяют следующие углы заточки

\r\n

Задний угол заточки верхнего лезвия

\r\n

Задний угол верхнего лезвия образует спадающая под углом назад спинка зуба. Этот угол необходим для врезания верхнего лезвия в древесину.

\r\n

\r\n

Задний угол торцевого лезвия

\r\n

Суживающаяся назад лопатка зуба образует задний угол торцевого лезвия. Этот угол необходим для бокового обрезания стружки.

\r\n

\r\n

Передний угол

\r\n

Кромка торцевого лезвия образует с поверхностью скольжения режущего зуба передний угол заточки. Передние углы отдельных типов пильных цепей различаются между собой: например, у твердосплавных цепей Rapid Duro он равен 65°, а цепи для продольной распиловки Picco Micro X имеют передний угол равный 80°.

\r\n

\r\n

Передний угол верхнего лезвия

\r\n

Передний угол верхнего лезвия характеризует наклон верхнего лезвия назад. Этот угол измеряется относительно плоскости скольжения режущего зуба и составляет, в зависимости от типа пильной цепи, от 50° до 60°. Верхнее лезвие является главным лезвием, а передний угол верхнего лезвия – наиболее важным углом. Он с трудом поддается измерению, однако очень важен для эффективного пиления.

\r\n

Угол заточки

\r\n

Угол заточки или, по-другому, угол в плане получается измерением от верхней режущей кромки под прямым углом к направляющей шине.

\r\n

\r\n

Угол заточки отдельных типов пильных цепей частично различается, в зависимости от условий применения цепи.

\r\n

Основное правило: чем больше угол заточки, тем выше производительность резания при распиле непромерзлой мягкой древесины. Уменьшение угла заточки при распиле промерзлой и/или твердой древесины способствует более плавному ходу бензопилы и снижению вибрации.

\r\n

Рекомендуется избегать угол заточки более 35° и менее 25°. Исключением являются пильные цепи для продольной распиловки – у них угол заточки может доходить до 5°.

\r\n

Передний угол, угол заточки и угол верхнего лезвия изменяются при заточке. Эти углы оказывают решающее влияние на режущую способность пильной цепи, – соблюдайте обязательно предписанные значения.

\r\n

Наша компания производит ремонт и заточку пильных цепей на фирменном оборудовании с соблюдением всех предписанных производителями значений углов заточки.

sawpro.ru

Правильная заточка цепи бензопилы: приспособления и инструкции

Бензопила бюджетного или более высокого класса входит в комплект домашнего инструмента почти каждого частного хозяйства. Универсальные свойства современных моделей определяют их применение в маломасштабном строительстве, заготовке топливной древесины, обслуживании садовых и декоративных деревьев.

Удаленность от сервисных центров вынуждает многих владельцев осваивать навыки обслуживания и ремонта своих бензопил самостоятельно. В перечень работ повышенной сложности входит поддержание в исправном техническом состоянии пильных гарнитур. Для этого понадобится качественная заточка цепи бензопилы. Как это сделать своими руками и другие «фишки» опытных мастеров разберем в этой статье.

Фото: механическая заточка цепи бензопилы

Способы решения текущих проблем

Недорогая бензопильная техника комплектуется относительно недолговечными пильными гарнитурами бюджетного уровня. В перспективе такие шины и цепи заменяются более престижными и долговечными в работе моделями.

Практики предлагают оригинальный способ повышения прочности и износостойкости бюджетных устройств, известный под названием стабилизации внутренней структуры металла.

Для этого новая шина на протяжении полутора-двух недель при температуре 55-65°С прогревается в масляной ванне. Подтверждением эффективности такой технологии служат положительные отзывы владельцев бытовых моделей.

Целесообразность своевременного ремонта пильной цепи

Откладывать ремонт цепи на неопределенное время крайне нежелательно. Пильная цепь с притупленными рабочими кромками режущих звеньев снижает производительность бензопилы практически наполовину, также имеют место перерасход горючего и неоправданные потери рабочего времени.

Проблема решается сдачей в специализированную мастерскую, что неизбежно сопровождается дополнительными расходами. В другом варианте владельцами бензопил практикуется заточка цепи бензопилы своими руками. Какая-либо установленная периодичность обслуживания пильной цепи отсутствует.

Отрицательные последствия работы с неисправной гарнитурой

Необходимость наточить режущие кромки пильной цепи становится явной при наличии основных признаков неэффективной работы инструмента. Это:

• повышенная вибрация и затрудненный заход гарнитуры в каждый новый пропил;
• существенное снижение производительности распиловочных работ;
• запах перегретой древесины;
• мелкая структура опилок.

Даже при эффективной работе аварийного тормоза и ловителя оборванной цепи, работа пилой с тупой цепью чревата риском получения травмы. Повышенные нагрузки на двигатель и кинематику бензопилы отрицательно сказывается на продолжительности срока службы инструмента в целом.

Преимущества подменных комплектов

Для того чтобы не носить с собой приспособление для заточки цепей бензопил, работающие на удалении от базы пильщики практикуют последовательную эксплуатацию нескольких комплектов. Такая система позволяет минимизировать время вынужденных простоев связанных с заточкой пильных цепей.

Практика показывает, что в условиях домашней мастерской качество и эффективность заточки существенно выше. Также в полевых условиях отпадает необходимость постоянного присутствия комплекта.

Сравнение достоинств механизированной и ручной заточки

Механизированная заточка на специальных станках с электрическим приводом производится без учета индивидуальных особенностей цепи, в частности, степени ее износа. Все режущие звенья затачиваются под стандартный шаблон, что неизбежно сказывается на уменьшении ее рабочего ресурса.

Во втором случае потеря рабочего времени компенсируется продлением срока службы цепи, поскольку каждое ее звено правится индивидуально. Дополнительные преимущества ручной заточки в экономии материальных средств, возможности выполнить работу в полевых условиях.

При соблюдении определенных требований и наличии необходимого оборудования качество ручной заточки цепей не уступает станочному уровню.

Особенности механизированного восстановления пильных цепей

Несмотря на существенные недостатки, станочная заточка практикуется в крупных лесных хозяйствах и промышленных лесозаготовительных предприятиях. В частно-хозяйственном секторе владельцы бензопил предпочитают восстанавливать работоспособность пильного оборудования своими руками.

О том, как точить цепь бензопилы станком можно прочитать в прилагаемой инструкции, но настоящее умение вырабатывается постепенно в процессе работы. Основательные навыки нарабатываются после самостоятельной заточки 10 и более цепей.

Для восстановления рабочих свойств пильных цепей с твердосплавными режущими звеньями стандартные способы и технологии не эффективны. В таких случаях на помощь приходит алмазная насадка для заточки цепей. Повышенная стоимость доводки износостойкой цепи компенсируется ее 4-5 кратным увеличенным межремонтным ресурсом.

Особенности работы на ручном и автоматическом станках

Беспроводные, в частности, роликовые станки для заточки цепей менее производительные, тем не менее, обеспечивают высокое качество заточки и сохранность обрабатываемой детали.

• Технология предусматривает надежную фиксацию цепи, определение степени и угла заточки по самому изношенному зубу.
• Автоматическое приспособление позволяет при отличном качестве заточить цепь с существенной экономией времени. Для получения должного результата достаточно заправить цепь в прорезь станка, выставить по таблице нужный угол заточки и включить двигатель.

Массовое применение автоматизированной заточной техники в частных неспециализированных структурах ограничивается ее высокой себестоимостью.

Риски применения нестандартных инструментов

От попыток заточить цепь бензопилы болгаркой неопытным пильщикам лучше отказаться сразу. Для такой работы потребуется редкая в свободной продаже дисковая насадка, отличный глазомер, твердость рук и основательные навыки.

При отсутствии других вариантов, специалисты рекомендуют работать на жестко зафиксированной пиле, с заточкой режущих кромок без демонтажа цепи с шины.

Работа болгаркой характеризуется повышенной травмоопасностью, а также требует повышенной точности. Особенно сложно выдержать одинаковый угол заточки цепи бензопилы для продольного пиления. Одно неточное движение болгарки может обернуться дорогостоящим ремонтом цепи или ухудшением ее рабочих характеристик.

Преимущества и недостатки ручной заточки

Для обслуживания одной или двух бензопил в частном хозяйстве достаточно иметь в наличии недорогое и простое по конструкции устройство для заточки цепи бензопилы в ручном режиме.

Технически грамотно и правильно заточить цепь бензопилы напильником без специальных приспособлений, сложно. Даже при наличии определенных навыков, велика вероятность брака и преждевременного выхода дорогостоящей детали из строя.

Следствием может быть:

• нарушение плавности хода цепи и ее форсированный износ;
• дополнительные нагрузки на двигатель;
• проблемы с заходом гарнитуры в распил.

Также возможны спонтанные срабатывания механизма аварийной остановки.

Рекомендации профи

Перед началом работы желательно выработать последовательность операций и получить определенные навыки на заточке списанной цепи. Небольшая потеря времени компенсируется меньшим количеством наиболее типичных ошибок.

Конструкция пильной гарнитуры в принципе совершенна, производитель все нюансы уже учел, поэтому попытки что-либо усовершенствовать, скорее всего, закончатся безрезультатно. Перед первой попыткой самостоятельной заточки рекомендуется разобраться в конструкции пильного звена.

Его несложная конфигурация включает в себя две режущих кромки — боковую и скошенную верхнюю. Толщину снимаемой стружки определяет высота ограничителя. Чрезмерно низко срезанные упоры инициируют дополнительные нагрузки на двигатель, не исключается вероятность травмоопасного разрыва цепи.

Последовательность работы и выбор оптимального угла заточки

Фото: шаблон для заточки цепи

В процессе работы сначала правится режущая кромка, затем по шаблону подпиливается зуб ограничителя. Изменение его высоты производится через каждые 5-6 заточек режущих кромок.

• Индекс шаблона S настраивает гарнитуру на распиловку мягкой древесины. Если планируется работа с твердой или вязкой волоконной структурой — шаблон вставляется на индекс Н.
• Для производительной работы бензопилы в стандартных условиях рекомендуется угол заточки 30° для твердой и мерзлой древесины, а также для продольной и диагональной распиловки предпочтителен показатель угла 10°.
• Если работа выполнена без ошибок, гарнитура будет работать плавно, а выбрасываемые опилки будут иметь явно выраженную прямоугольную форму.

Экономия, как правило, должна быть экономной, но расходовать время на заточку растянутой цепи не целесообразно. Рабочие характеристики ее восстановятся частично и на непродолжительное время. Более того, изношенная деталь утрачивает плавность хода, ускоряет износ венца ведущей звездочки и натяжного устройства.

Технология ручной заточки

Выбор диаметра круглого напильника определяется шагом пильной цепи Показателям 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский напильник потребуется для уменьшения высоты упоров режущих звеньев.

• Держателем цепи может служить приспособление любого вида, которое входит в перечень стандартного заточного комплекта. Для стабильности угла заточки необходимо использовать простой шаблон, лекало или специальный калибр.
• Максимальное превышение напильника над спинкой зуба не более 1/5 своего диаметра.
• Во избежание одностороннего износа напильник рекомендуется периодически проворачивать на 90 градусов, удерживать по отношению к вертикальной плоскости 90 градусов и 15-30 градусов — в горизонтальной.
• Для заточки каждого звена желательно использовать одинаковое количество рабочих проходов.

Многие домашние умельцы предпочитают работать, зажав цепь в тиски. Со стороны экспертов возражений нет, при условии, что цепь не будет деформирована.

В заключение

Если технология заточки предписывает заточку снятой цепи, при обратной установке не рекомендуется прилагать к резьбовому крепежу чрезмерных усилий. Для затяжки винтов крепления шины лучше всего использовать откалиброванный по лимбу электрический шуруповерт.

Приведенные выше рекомендации в полном объеме действительны для пильных гарнитур инструментов с электрическим приводом. Цепи одинакового шага и типоразмера по всем параметрам взаимозаменяемы.

Перед установкой нового комплекта необходимо убедится в состоянии венца привода. Деталь с существенным износом при установке новой шины и цепи подлежит обязательной замене.

Замена стандартной гарнитуры более производительной, оправдано только при значительном запасе мощности и вращательного момента. В противном случае, при эксплуатации двигателя с постоянной перегрузкой, с полной выработкой его ресурса, могут возникнуть проблемы.

opilah.com

Заточка цепей для бензопил: подробная видео инструкция

Бензопила является незаменимым помощником на загородном участке, независимо от его размеров и возраста сада. Но мало просто стать владельцем хорошего инструмента, еще необходимо обеспечить правильную его работу. Самым сложным моментом является заточка цепей для бензопил. Здесь требуется изучение их устройства и умение правильно пользоваться вспомогательными инструментами.

Определить, когда пора приступать к процедуре, довольно просто. При хорошо заточенном инструменте не требуется прилагать больших усилий, чтобы он вошел в дерево. Как только необходимо увеличивать интенсивность нажатия, нужна заточка пильной цепи. Чрезмерная изношенность влияет и на другие важные показатели:

• снижается производительность;
• возрастает напряжение в теле;
• увеличивается расход топлива;
• повышается нагрузка на все звенья, сокращая срок эксплуатации оборудования.

Это полезно!

При своевременной заточке снимается меньше металла, а значит, срок службы цепи увеличивается.

Бензопила станет лучшим помощником на загородном участке

Хорошо заточенная пила обеспечивает безопасную и продуктивную работу. Этим она практически не отличается от других режущих инструментов. А вот множество зубьев и сложность их строения превращают заточку в кропотливый процесс. При наличии необходимого инструмента выполнить работу можно самостоятельно. Но перед тем как заточить цепь бензопилы, необходимо изучить строение инструмента, особенно зубьев.

• Зуб имеет две кромки: верхнюю и боковую. Первая скошена под углом по направлению движения лезвия.
• Режущее звено состоит из основания, лопатки зуба, ограничителя глубины. Лопатка, в свою очередь, имеет горизонтальное, спадающее назад под углом, лезвие и торцевое вертикальное.
• Разность между верхней линией ограничителя глубины и передней линией спинки зуба определяет толщину стружки. Обычно это 0,5-0,8 мм (в идеале 0,6 мм). С каждой заточкой это расстояние сокращается из-за уменьшения верхней грани зуба. Поэтому необходимо делать контрольный подпил через 6-8 заточек.
• Именно углы обеспечивают режущие свойства цепи.

Задний угол верхней кромки – самый важный. Его величина может быть от 50 до 60°.

Задний угол торцевого лезвия формирует сужающаяся назад лопатка зуба. Он играет роль в боковом обрезании стружки.

Передний угол формирует кромка торцевого лезвия с поверхностью скольжения режущего звена. В зависимости от типа цепи его величина составляет 60-85°.

Зуб цепи имеет сложное строение, но после изучения его легко будет заточить

Угол заточки определяют измерением под прямым углом от верхней режущей кромки к направляющей шине.

Важно! Углы заточки цепей бензопил могут быть разными, но надо запомнить основное правило. При распиле дерева мягкой породы (непромерзлого) производительность выше, чем больше угол. А сгладить вибрацию при распиле твердой древесины (или промерзшей) можно при уменьшении угла заточки. При этом наименьший показатель составляет 25°, а самый высокий 35°. Только у цепей для продольного распила угол заточки равен 10°.

Напильник необходимо держать под определенным углом

Периодичность манипуляций зависит от частоты использования техники. При работе на личном подворье процедура может понадобиться только через несколько месяцев, а вот при функционировании бензопилы в профессиональных целях и трех раз в день бывает недостаточно.

Определить рабочее состояние цепи можно по ее растянутости и виду стружки, которая образуется при пилении. Если пила хорошо заточена, выходят одинаковые опилки правильной формы. Если затуплена – стружка мелкая и острая, с большим количеством древесной пыли (похожа на опилки, образуемые при работе обычной ножовкой).

Важно! Цепь тупится быстрее, если столкнется с грунтом. Причем, достаточно одного касания.

Если это произошло неожиданно, и вы не знаете, где заточить цепь бензопилы, тогда придется осваивать навыки самостоятельно.

Для заточки цепи в домашних условиях продается специальный набор. Его стоит приобрести вместе с бензопилой, чтобы не пришлось бросить работу и ехать в город, если техника «пропашет» землю.

Набор для заточки цепи стоит приобрести одновременно с бензопилой

Необходимый инструмент можно подобрать и самому. Это должны быть цилиндрический (к нему прилагается державка, которая «подскажет», по какой линии направить инструмент) и плоский напильники, шаблон, крючок для изъятия от стружки. Значительно упростят процесс тиски (освободят руки).

Чтобы прошла успешно первая заточка цепи бензопилы, видео станет наглядным пособием и лучшим помощником.

Зубья удобнее обрабатывать через один. Сначала затачиваются режущие. Для этого накладывается шаблон. Его стрелки должны указывать на направление движения цепи. При заточке нажимать надо на переднюю часть, делая небольшой уклон к поверхности шины. Движения должны производиться легко и размеренно, по одинаковому количеству раз на каждый участок. Один зуб надо затачивать слева, другой справа.

Важно! Если длина зубьев отличается, необходимо стачивать все до длины самого короткого.

Положение цилиндрического тонкого напильника должно быть таким, чтобы его край немного выступал за верхнюю грань зуба и располагался под прямым углом.

Чтобы сточить зуб-ограничитель, следует пользоваться тонким напильником. Шаблоном не стоит пренебрегать. Отметки на нем подскажут, как правильно заточить цепь бензопилы, чтобы не появились лишние отходы и не увеличилась вибрация:

• S (Soft) определяет угол для работы с древесиной мягких пород;
• H (Hard) – с твердыми или промерзлыми породами.

Во время заточки зубцов их внутренние отверстия становятся шире. Именно этот параметр на производительность не оказывает влияния, а вот основания отверстий должны располагаться горизонтально.

Даже если работа спорится и не является такой утомительной как в первый раз, все равно надо принять все меры, чтобы реже заниматься этой процедурой без ущерба для нормального функционирования техники.

• Обкатывать новую цепь перед использованием. Для этого после установки следует прогнать ее в течение 1 минуты на малых оборотах и столько же на средних. Такие манипуляции обеспечат смазывание всех деталей маслом, разогреют звездочку и цепь. Также получится проверить натяжение. При необходимости ее регулировки надо подождать пока инструмент остынет, а после необходимых действий снова прогреть холостым ходом.
• Не использовать новую цепь со старой ведущей звездочкой и наоборот. Менять звездочку после стачивания двух цепей.
• Постоянно следить за натяжением цепи. Растянутая может соскользнуть и поранить оператора.
• Ограничитель глубины пропила должен быть всегда заправлен и отрегулирован. Проверять это необходимо при каждой четвертой заточке.
• Обеспечить постоянную подачу масла хорошего качества и в достаточном количестве для цепи, направляющей шины и звездочки. Они должны быть смазаны постоянно.

Но даже хороший мастер не всегда может обойтись ручным способом. Если бензопилой пользовались, не придавая значения заточке цепи, ее режущая кромка становится совершенно бесформенной. Тогда рациональнее использовать станок. Они бывают нескольких видов.

С таким приспособлением заточить один зуб можно за 3 движения

• Ручной  станок представляет собой скорее приспособление для заточки цепей для бензопил, чем станок. Его рабочая часть напоминает лучковую пилу. Только вместо режущего полотна вставлен длинный цилиндрический напильник. Механизм настройки довольно сложный, но позволяет установить все необходимые параметры. Для обработки одного зуба достаточно 2-3-х движений.
• Электрический оборудован абразивным диском. Системой настройки позволяет точно установить цепь под определенным углом, подводит диск к затачиваемой кромке. Дополнением может быть защитный экран, который предотвратит попадание искр и стружки в глаза.

Электрический станок обеспечивает высокую точность и быстрое выполнение работы

Лучше всего с работой справится автоматический станок для заточки цепей. Но не всегда рядом есть такое оборудование и опытный специалист, который сможет быстро провести работу. Процесс освоения ручного способа заточки займет определенное время, но навыки останутся «на всю жизнь»: личная бензопила всегда будет в идеальном состоянии, да и соседи станут обращаться за помощью или советом.

strmnt.com

Цепи Для Бензопил Продольного Пиления • AURAMM.RU

Угол заточки цепи бензопилы. Как избрать верный?

Даже пользующийся популярностью Stihl не вечен: когда-то зубья бензопилы изнашиваются, что просто установить по нраву образующейся стружки. При затупленной режущей кромке стружка выходит маленькой, так как рабочая кромка не разрезает, а мнёт древесную породу. Естественно, что затрачиваемые оператором усилия резко растут. Настало время заточить пилу. Угол заточки цепи для бытовых бензопил или для продольного пиления. Пильная цепь для продольного пиления на шину 35 см для бензопил ms 170, 180, 181, 192, 201, 211, 230, 241, 250. Каким образом это сделать правильно – избрать лучшую технологию, установить, какой угол заточки зуба должен быть и как это проверить?

Внешние признаки затупившейся режущей кромки зуба бензопилы

Напомним, что зуб бензопилы имеет сложную конфигурацию (см. рис. 1), которая зависит и от направления движения цепи. У него две рабочих кромки: боковая, которая размещена перпендикулярно оси перемещения звеньев, и верхняя, расположенная под определённым углом к направлению движения цепи. Не считая того, на каждом зубе предусмотрен ограничитель, характеристики которого определяют высоту снимаемой стружки. Так как главное усилие реза приходится конкретно на рабочий угол, то от того, на какой угол заточить зуб, будет зависеть вся следующая работа с инвентарем.

Набросок 1 – Многофункциональные части зуба бензопилы и их вид

До долгих работ с бензопилой, ей нужно выполнить осмотр и выполнить пробное пиление, в итоге которых:

1. Зрительно установить наличие (либо отсутствие) конического участка, прилегающего к углу зуба, также радиусного закругления на нём – главных признаков затупления (см. рис. 2).

1. Проверить усилие подачи, при котором инструмент работает стабильно, с резвым созданием реза. Для острых зубьев исходный момент внедрения зуба в древесную породу происходит стремительно, и без значимого сопротивления материала.
2. Узнать наличие вибраций цепи во время установившегося реза – если они осязаемы, то зубья нужно затачивать.
3. Оглядеть внешний облик только-только разрезанного торца (в особенности, если инструмент задействован для продольного пиления). Цепи для для продольного пиленая, купить в. При наличии грубых сколов и вмятин цепь бензопилы подлежит заточке.

Углы заточки и конфигурация зуба бензопилы

Режущая кромка зуба характеризуется следующими параметрами:

Кроме того, каждая модель инструмента имеет свой шаг зубьев, значение которого для бытовых и полупрофессиональных моделей связано с мощностью бензопилы, и крутящим моментом, который развивает привод. Например, для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Цепи для бензопил с таким шагом мало для продольного пиления угол заточки пильной. заточка цепи! Штиль для бензопилы. Цепи для продольного пиления ручным. На их оси для этого приспособления для продольного пиления приспособление для. Производительность работы при этом снизится, но требуемое усилие будет существенно ниже. Верхние значения шагов для бытовых бензопил принимают крайне редко, в основном, при валке деревьев с большим диаметром ствола. Мощность двигателя при этом не должна превышать 2500 Вт.

Толщина режущей кромки у большинства производителей бензопил устанавливается одинаковой, и равной 1,3 мм (бывают и кромки с толщиной 1,1 мм, но, во-первых, их крайне сложно заточить в домашних условиях, а, во-вторых, такие звенья крайне малофункциональны: их можно использовать лишь для распила тонких сучьев).

Читайте так же

Высота цепного профиля может быть либо 0,625 мм, либо 0,762 мм, причём для бытового бензоинструмента в подавляющем большинстве случаев используется именно низкий профиль. заточка цепи для продольного пиления заточка цепи для цепи от бензопилы. Выбор правильной пильной цепи для бензопил и вариант для продольного пиления,. При заточке ограничителей этот параметр весьма важен, потому что с уменьшением высоты сверхдопустимых значений вибрация инструмента при работе возрастает, хотя качество пропила остаётся по-прежнему удовлетворительным. Поэтому увлекаться снижением высоты ограничителя при заточке зуба не стоит.

Сравнительный тест цепей для продольного и поперечного пиления

Сравнительный тест цепей для продольного и поперечного распила для раскроя кругляка на пласти. Страница.

Продольные и поперечные цепи для бензопил.

Как мы точим цепи, на примере наших бензопил!!!

Угол заточки цепи бензопилы зависит от основного предназначения инструмента – для поперечного или для продольного пиления. Поскольку при продольном пилении сопротивление древесины всегда заметно выше, то и кромка зуба должна быть очень острой. Цепи для бензопил для продольного распила. Заточка цепи для продольного пиления ручным. Рекомендуется делать её в диапазоне 6…12° (для сравнения – при преобладании поперечного распила – до 25…30°). Естественно, в первом случае заточка должна производиться чаще, и особенно тщательно, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию при работе бензопилы. Это особенно важно для звеньев, которые изготавливаются из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. Цепь для бензопилы 3/8p-1,3 63pmx stihl цепь 63pmx 3/8p-1,3 для продольного пиления без. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке. Цепи для бензопил, цепь 63pmx 3/8p-1,3 для продольного пиления без предварительного. В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Читайте так же

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.

Механизированная заточка на станке

Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами.

Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей. Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь.

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики:

• Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи;
• Возможностью регулирования угла заточки, в пределах, указанных ранее;
• Наличие сменных шлифовальных дисков;
• Постоянным значением ширины реза.

Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь. Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом. Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. заточка цепи для продольного для продольного пиления для цепей бензопил. Заточка цепи для продольного пиления — youtube. Для удобства проведения работ на корпусе зажима имеется измерительная шкала.

Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку.

Безопасность проведения работ обеспечивается откидным предохранительным щитком.

Источник

Читайте так же

auramm.ru

Заточка цепи бензопилы — это легко

Чтобы заточить цепь, пожалуй, не нужно прилегать много усилий, так как это не очень трудно, в данной статье мы разберем как правильно заточить цепь на бензопиле, и рассмотрим все мельчайшие подробности.

Для начала нужно узнать причины почему цепь тупиться.

Итак, поехали!

Как заточить цепь на бензопиле?

Зуб бензопилы которую вы хотите заточить имеет тяжёлую геометрию.

Она имеет при себе две кромки, которые режут, — одна сбоку, другая сверху –одна из них скошена под углом который определяет, как должна двигаться цепь, и оно делает операцию немного сложной.

Бензопила с большой мощностью рубает все дерево, а с помощью ограничителя можно добиться какая будет толщина стружки, маленькая или большая.

Почему тупиться цепь?

1. Если же работать очень много с бензопилой, она очень скоро затупиться. И вам нужно будет пару раз в день точить ее.
2. Также основной проблемой почему тупиться цепь — это грунт. Если вы случайно зацепите почву, можете сразу идти ее точит, так как она уже не будет пилить так как нужно, бензопила уже не так врубается в дерево, и сразу будет видно, что стружка становиться намного мельче чем была.

Острый зуб бензопилы

Тупой зуб бензопилы

Зуб бензопилы после столкновения с грунтом или песком в котором был камень

Для того чтоб срок службы стал более длительным нужно скорей ее затачивать, как только вы видите, что пила уже не так активно пилит, пойдите и наострите зубья, потому что если затянуть нужно будет больше снимать с нее материала.

Главной проверкой в нуждой заострить зубья является немного дать подачу побольше.

Если же цепь заточена, оно врезается в дерево очень быстро. Ну а когда вы постоянно усиливаете подачу по максимуму, то определенно нужно точить.

Важно! Бензопила штиль 180 ремонт подачи масла, тут!

Цепь, которая уже затупилась очень легко вычислить как уже писалось выше – это мелкая стружка.

Причины, по которым нельзя пилить бензопилой в которой затупились зубья:

1. Ваше тело очень напряжено из-за того, что идет большая вибрация
2. Циклическая нагрузка
3. Сразу видны ухудшения в резанье
4. Конечно же уменьшается производительность
5. Очень увеличивается расход топлива и масла
6. Также очень большой износ всех частей бензопилы, что в скором времени приведут в ремонту

Как нужно заточить пилу, какими нужно инструментами точить, и под каким углом правильно?

Начнем по очереди, угол заточки цепи, измеряется от вашего случая для использования, допустим, чем вы выше берете угол, соответственно сильнее и производительней она пилит мягкую древесину.

Угол заточки для звена которое режет, оно и влияет на цепь, в среднем это должно от 50° и до 60°

Угол заточки

Расстояние ограничителя глубины

Когда же мы уменьшаем угол, тогда пила будет очень плавно входить в твердые деревья, и соответственно, намного уменьшается вибрация, и не отдает в ваше тело.

Теперь берем транспортир и измеряем, цепь категорически запрещено точить больше 35 градусов или же меньше 25 градусов (исключением есть цепь для продольного распила, у какого угол равняется 10°)

Теперь нужно узнать какими инструментами нужно затачивать цепи. Так как сам контур зуба схож по своей форме. Нужно применять напильник (круглый) маленького диаметра.

Заточку нужно делать очень точно, вам следует четко держать напильник, не меняя угла, его верхний же край напильника, ему следует выступать в верхней грани зуба, примерно 1/5 диаметра напильника.

Важным шагом является какие параметры зубцов (цепи), потому что именно для него нужно подбить напильники для шага цепи. В стандартных случаях этот диаметр является 4-5.5 мм.

И напильник держаться под четким углом 90° в плоскости (вертикальной), ну и 30-10° в (горизонтальной).

Заточить зубья применяя только напильники очень трудоемкий процесс, и многие предпринимают другие орудия для подточки, это тоже комплекты какие идут дополнение к самой бензопиле, или же если не идут вместе, то их можно купить в магазине по садовой технике.

Теперь рассмотрим более детально инструменты какими можно точить цепи:

1. Напильник (круглый), который прикреплен в круглую держалку.
2. Плоский напильник, который нужно использовать для заточки ограничителя.
3. Шаблон, который обеспечивает последнюю операцию.
4. Крючок, которым очищаем пилу от опилок.

Инструменты для заточки бензопилы

На напильнике (круглом) который прикреплен в держалку, есть специальные линии благодаря каким он правильно располагается относительно цепи, и не уходит в сторону, и пластина максимально упирается к кронку зуба, и тем самым напильник становиться внизу режущей кромкой.

Благодаря держателю, вы точно будете знать, что напильник с правильной высотой прилегает к зубу пилы. И к каждой напильника с державное существуют много вариантов державки.

Если вы правильно выбираете напильник с державкой, то вы точно будете знать, что он на 20% или на 1/5 диаметр вступает в контакт со спиной зуба.

При самой заточке нужно тщательно укрепить шину, и плавными движениями с помощью напильника с державкой делать по 2-3 движения от себя, для максимального эффекта.

Чтобы аффект был еще больше прилегайте максимально усилий на напильник, чтоб заточить еще больше. Также чтоб сохранить от износа делайте повороты, чтоб он использовался со всех сторон.

Так делаем со всему зубьями с одной стороны, потом поворачиваем пилу и все тоже самое, с другой стороны.

Зубья также нужно делать на одинаковой длине, не нужно один зуб затачивать по 5-6 раз, а остальные по 2-3, делайте всюду одинаково, для того что пила пилила хорошо, также могут быть из-за неровного хода, часто может колоться.

Когда мы закончили заточку цепи, нужно приступать к подточке ограничителя глубины.

На него нужно накладывать шаблон, а именно чтобы он попадал прямо в прорез, потом берем плоский напильник и им уже, стачиваем выступающий из самой прорези конец.

Когда вы затачиваете ограничитель, шаблон должен стоять близко той где написано “Soft” (мягкой) или же “Hard” (твердой) древесины.

И должен четко попасться в прорез, и при затачивание как с круглым, делаем плавные движения, и с помощью плоского напильника делаем движения такие же от себя.

Примеры пару станков для заточки бензопил

Всю цепь, все зубы можно переточить с помощью напильников, если вы попали в грунт или же песок, но если же вам этот процесс кажется трудоемким вы можете использовать специальные станки для заточки.

А именно:

Такая фирма как “Stihl” выпускает станки двух типов и 2 модификации ручных станком, первая это мобильная (FG1) вторая это стационарная (FG2).

Они устанавливаться на шину.

Данные станки очень напоминают рачковые пилы только на замену полотна идет напильник (круглый).

Эти станки по своему принципу и точат станки (FG1, FG2). и тем их чинят, средством подгонки кромки по одинаковым размерам, беря за головной самый маленький зуб.

Так делаем на одном зубе и переходим на следующий, при этом настройки которые вы поставили остаются не именными, после того как вы настроили на первом зубе, эта заточка вам обеспечивает равномерное затачивание всех зубья на правильный размер.

Когда же мы уже добрались до ограничителя, нужно менять напильник (круглый) на плоский.

Также иметься в наличие автоматические (электретные) станки, в нем есть система для того чтоб настроить, которая удавливает цепь сразу берет нужный угол, и подводит диск к корме которую затачивают, есть также и станки которые делают зажим на автомате, когда вы опускаете диск на цепь.

А также вы можете посмотреть видео заточка цепи бензопилы

dachnoe-delo.ru

Как правильно заточить пильную цепь









Любой режущий инструмент, в том числе и цепь бензопилы, изнашиваются в течении работы, - режущие элементы затупляются, цепью постепенно становится все сложнее и сложнее пилить,даже если Вы не пилите по предметам, которые её быстро затупляют (камни, земля, металл и т.п.).

       Пильная цепь тупится  и от пиления древесины.

Чем сильнее затуплена цепь, тем больше усилия вам понадобиться при работе. Если ваша пильная цепь заточена верно, то она будет врезаться в дерево, как в масло, при даже незначительном нажатии на бензопилу. Если же этого не происходит и вы прикладывать существенные усилия при пилении древесины, то необходимо обратить внимания на режущие зубья и произвести заточку пильной цепи. Одним из важных критериев для определения необходимости заточки пильной цепи является состояние стружки, образующейся при работе бензопилы: если вместо крупной толстой пильной стружки (древесные чипсы) образуется тонкая стружка или древесная мука это свидетельствует о необходимости заточки пильной цепи.

Работа затупленной цепью влияет как на оператора бензопилы, так и на сам агрегат. Человеку передаётся вибрация, которая увеличивается при использовании тупой цепи, также страдает и производительность пиления, а следовательно увеличивается расход топлива, изнашивается шина, сама цепь и приводной механизм.

Заточка пильной цепи может производиться различными инструментами: напильником, зажимной державкой с напильником, заточным устройством FG4 и электрическим заточным устройством (станком). Процесс заточки для всех типов пильных цепей одинаковый.

Главный критерий, который должен быть соблюден - это выдержать необходимые углы заточки режущего зуба в соответствии с типом пильной цепи при использовании соответствующего диаметра напильника.

А - Угол заточки

Пильные цепи STIHL затачиваются с углом заточки 30°. Исключениями являются пильные цепи для продольной распиловки с углом заточки 10°. Пильные цепи для продольной распиловки в обозночении имеют "X".

В - Передний угол

При использовании предписанной державки напильника и диаметра напильника правильный передний угол получается автоматически.

Форма зуба	Угол А	Угол В
Micro ( полудолотообразный зуб, 63 PM3, 26 RM3, 36 RM)	30	75
Super (полностью долотообразный зуб, 63 PS3, 26 RS, 36 RS3)	30	60
Пильная цепь для продольной  распиловки ( 63PMX, 36 RMX)	10	75

Выбор диаметра напильника зависит от шага цепи. Обозначение шага цепи выгравировано в области ограничителя глубины реза каждого режущего зуба.



Шаг цепи	Круглый напильник (мм)
1,4 P	3,2
1,4	4,0
3,8 P	4,0
0.325	4,8
3,8	5,2
0.404	5,5

При применении предписанных напильников и/или заточных устройств углы А и В получаются автоматически.

Если Вы используете бензопилу в течение дня, подтачивайте её несколькими движениями напильника при каждой заправке, проще затачивать понемногу, но часто.

Заточка пильной цепи производится с помощью следующих заточных инструментов:

1. круглый напильник соответствующего диаметра.
2. зажимная державка напильника (на зажимной державке напильника нанесены маркировки для угла заточки, для наилучшего результата рекомендуется применять направляющую для зажимной державки) или заточное устройство FG4.
3. опиловочный калибр.
4. плоский напильник.

    Алгоритм заточки пильной цепи.

• Зафиксируйте положение шины и цепи, чтобы освободить обе руки, лучше всего использовать тиски на рабочем столе или струбцину.

• Выберите заточной инструмент в соответствии с шагом пильной цепи.
• Заблокируйте пильную цепь - защитное устройство для рук сдвиньте вперед, для дальнейшего протягивания пильной цепи устройство защиты рук потяните к трубчатой рукоятке.
• Заточку производите часто, при этом будет сниматься лишь незначительной слой металла режущего зуба, для простой переточки достаточно произвести два-три движения напильником по каждому режущему зубу.

При заточке режущего зуба напильник необходимо направлять горизонтально (под прямым углом к боковой поверхности направляющей шины), соответственно заданным углам, которые выполнены в виде маркировочных линий на зажимной державке напильника. Зажимную державку напильника необходимо расположить на спинке режущего зуба и на ограничителе глубины реза.

• Заточку выполняйте только наружу от себя, напильник снимает металл только при движении вперед, при движении назад напильник немного приподнимайте над кромкой режущего зуба.

• Соединительные и ведущие звенья не затрагивайте.
• Напильник регулярно поворачивайте для избежания одностороннего износа.
• Контролируйте углы заточки опиловочным калибром.

• Все режущие зубья следует затачивать на длину наиболее короткого режущего зуба, после заточки все режущие зубья должны иметь одинаковую длину. Если при эксплуатации бензопилы произошло касание пильной цепи с камнем или металлом, в результате чего повредилась верхняя режущая кромка  одного или нескольких режущих зубьев, то целесообразно произвести заточку (калибровку) режущих зубьев на электрическом заточном устройстве в мастерской с соблюдением необходимых углов заточки.

   Ограничитель глубины реза.

Ограничитель глубины реза определяет глубину врезания в древесину режущего зуба и соответственно толщину срезаемой древесной стружки, толщина стружки зависит от шага цепи. Режущий зуб работает по принципу рубанка.



Когда рубанок отрегулирован на минимальный вылет резца - он снимает очень тонкий слой древесины. То же самое происходит и с пильной цепью, если расстояние между ограничителем глубины реза и кончиком режущего зуба очень маленькое. Наряду с этим нельзя снимать слишком много с ограничителя глубины реза, тогда режущий зуб слишком глубоко будет врезаться в древесину, и будет возникать сильная тряска и вибрация при пилении. Вместе с этим увеличивается риск отскока и бензопила подвергается большим нагрузкам, что может вызвать разрыв пильной цепи.

При заточке режущего зуба расстояние ограничителя глубины реза уменьшается, т.к. рабочая длина лопатки режущего зуба при заточке уменьшается и соответственно происходит уменьшение зазора между ограничителем глубины реза и режущим зубом. Толщина стружки зависит от шага цепи.



Рекомендуется снимать ограничитель глубины реза после 3-5 заточек режущего зуба при обычном износе. После глубокой заточки цепи, попавшей на камень или металл необходимо проверить и высоту ограничителя глубины реза с помощью опиловочного калибра.



   Проверка ограничителя глубины реза:

• После заточки всех режущих зубьев установите опиловочный калибр на режущее звено. Если ограничитель глубины реза выступает над опиловочным калибром, то с помощью плоского напильника снимите ограничитель глубины реза до опиловочного калибра. Сточите, таким образом, все ограничители пильной цепи.

• В заключение сточите под наклоном спинку ограничителя глубины реза параллельно нанесенной маркировке, при этом следите за тем, чтобы не сместилось назад наиболее высокое место ограничителя глубины реза.

• Установите на пильную цепь опиловочный калибр - наивысшая точка ограничителя глубины реза должна находиться на одном уровне с опиловочным шаблоном.

      Пильная цепь готова к работе!



grandinstrument.by

---

•
  Типы солнечных панелей
•
  Топиарные фигуры из искусственной травы
•
  Чем лучше обшить деревянный дом снаружи отзывы видео
•
  Линокром рем
•
  Устройство погреба своими руками в гараже
•
  Двери в деревянном доме
•
  Походные коптильни горячего копчения
•
  Новостройка обмен
•
  Виды сверл и их назначение
•
  Дом из опилкобетона отзывы владельцев
•
  Переменный ток в розетке
