Строительство фундамента на участке с уклоном. Фундамент на земле

Фундамент на участке с уклоном: подготовительные работы, порядок строительства

Строительство частного дома лучше всего проводить на ровном участке, который не имеет перепада высот, потому что при уклоне существует опасность сползания земли, что может стать причиной разрушения здания. Если же ваш земельный участок расположен на склоне, то не стоит расстраиваться, потому что и в этом случае можно найти свои положительные стороны. Во-первых, дом можно возводить на разных уровнях, а во-вторых, грунт на таком участке не пучит, так как вода в почве не задерживается на долгое время. Рассмотрим ситуацию, когда необходимо построить фундамент на участке с уклоном.

Строительство дома на наклонном земельном участке не только возможно, но даже открывает дополнительные возможности для дизайна.

Подготовительные работы и планировка участка

Перед строительством фундамента на участке с уклоном необходимо подготовить такие инструменты и материалы:

• бетономешалку;
• рулетку;
• мастерок;
• лопату;
• нивелир;
• строительный уровень;
• доски;
• бруски;
• арматуру;
• керамзит;
• щебень;
• песок;
• цемент.

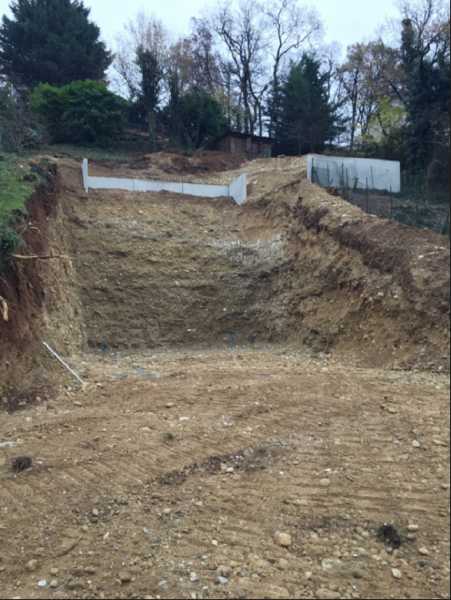

Начиная строительство дома на участке с уклоном, необходимо предварительно все распланировать, озеленить территорию, увеличить число водостоков на участке.

Строительство дома на склоне нуждается в дополнительных мерах. Для проведения таких работ лучше всего подойдет ленточный фундамент, но следует знать, что в таком случае бетонной смеси понадобится намного больше, чем при строительстве дома на ровной поверхности.

Начинать строительство необходимо с планирования участка. Если участок с уклоном расположен недалеко от обрыва, то в таком случае земля будет постепенно осыпаться. Чтобы этого не произошло, нужно будет заняться озеленением территории (посадкой кустарников и деревьев). Своими корнями они будут удерживать землю, предотвращая ее осыпание. Вода, бегущая со склона, также может стать проблемой, так как она будет заливать строение. Чтобы избежать данной ситуации, необходимо увеличить число водостоков на участке.

Дальнейшая последовательность работ при разных уровнях наклона участка будет несколько отличаться. Поэтому рассмотрим ситуации, когда необходимо возвести фундамент на участке с небольшим, средним и большим уклоном.

Вернуться к оглавлению

Фундамент на участке с уклоном небольших размеров

При строительстве дома на земельном участке с уклоном наиболее правильным вариантом считается ленточный фундамент.

Если перепады высот на участке с уклоном между крайними точками постройки являются меньшими принятого проектного заглубления, то общий уклон строительной площадки в этом случае можно считать небольшим.

Иногда застройщики, чтобы сократить денежные средства на проведении геодезических исследований, и строители-новички, которые не хотят утруждать себя лишними замерами, в пределах постройки считают участок ровным. На самом деле мелкие неровности и травяной покров могут скрывать уклон до 20 см.

При рытье котлована и траншеи эта небольшая разница может выявиться. Если на нее и в дальнейшем не обращать внимания, то после монтирования фундамента на участке с уклоном может оказаться, что в верхней точке площадки высота цоколя будет составлять, например, 60 см, а в нижней — 80 см. После вертикальной планировки и конструирования отмостки высота цоколя с одной стороны может снизиться до 40 см. Может возникнуть ситуация, что продухи, установленные в цоколе согласно проекту, будут находиться ниже отмостки. В этом случае нужно будет увеличивать высоту цоколя.

В конечном итоге объемы уложенного бетона, засыпанного песка и выкопанной земли получатся больше, чем предполагалось. После подсчета расходов станет понятно, что на лишних работах было потеряно больше средств, чем сэкономлено на геодезической съемке. Поэтому перед началом строительства ленточного фундамента на участке с уклоном обязательно нужно проводить геодезические работы.

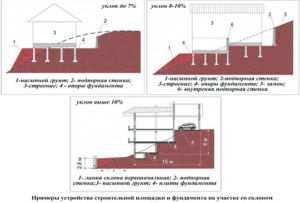

Схематичное изображение ленточного фундамента на участках с малым, средним и большим уклоном.

Начинать копать котлован и траншеи необходимо в самой высокой части площадки, а все выемки делать на одном уровне. Высоту и заглубление фундамента менять не нужно, но если плодородный слой в какой-то части площадки находится глубже, то потребуется увеличить глубину котлована и траншеи до полного его удаления. Чтобы определить глубину застройки в самой высокой точке, можно использовать такое выражение: hT = hПВ+hP, где: hT — глубина траншеи (котлована), hПВ — уровень перепада высот, hP — толщина растительного слоя.

Например, известно, что перепад высот на площадке равен 20 см, а толщина растительного слоя — 30 см. Тогда hT = hПВ+hP = 20+30 = 50 см.

Если участок на склоне расположен ниже, чем примыкающая территория, то во время рытья траншеи площадку следует защитить земляным валом, водосборной канавой или временным лотком, чтобы дождевые воды не попали в траншеи. После заливки фундамента на участке с уклоном и снятия опалубки нужно произвести обратную засыпку и выравнивание поверхности площадки таким образом, чтобы отмостка и вертикальная планировка около дома находились в одной плоскости. После конструирования отмостки по боковым фасадам и с нагорной стороны создают капитальные ливневые лотки.

Вернуться к оглавлению

Фундамент на участке с уклоном средних размеров

Изображение процесса уменьшения естественного уклона.

Если на месте строительства перепад высот равен расчетному углублению или превышает его не более чем на 20 см, то уклон принято считать средним. В таком случае принимать самую высокую точку за базовую неверно, потому что подошва фундамента в нижней части будет находиться на поверхности или выше нее.

При строительстве на участке со средним уклоном базовой будет являться самая низкая точка в пределах застройки. Иногда на площадке уклон идет по диагонали. В этом случае базовой будет считаться самая низкая точка на пересечении осей здания.

Траншеи в нижней части участка выкапывают на глубину заложения противопучинистой подушки, но не меньше глубины залегания плодородного слоя. Все остальные работы производятся на одном уровне. Если разница высот равна принятому заглублению фундамента, то его высоту не меняют.

Если же перепад высот больше, чем глубина фундамента, то заглубление принимается равным значению перепада.

Вертикальную отсыпку земли делают сразу после строительства фундамента под уклон. Для этого применяют хорошо уплотненный непучинистый грунт. В этом случае при устройстве фундамента обеспечиваются минимальные затраты труда и бетона, а основание здания получается экономичным и надежным. Если планировка дома выполняется с уклоном, то при этом немного понижаются объемы земляных работ, но увеличивается их стоимость.

Вернуться к оглавлению

Фундамент на участке с большим уклоном

На участке с большим уклоном наиболее рационально устраивать ступенчатое заложение фундамента.

Уклон считается большим, если перепад высот намного больше рациональной глубины заложения фундамента (более 1 м). В этом случае наиболее правильным решением будет ступенчатое заложение фундамента для участка с уклоном. В связи с большой стоимостью таких работ данный вид фундамента используется только при больших перепадах высот.

В нижней части строительной площадки фундамент конструируют на уровне поверхности грунта, а в верхней части — с заглублением. Переход с одной ступеньки на другую осуществляется с помощью одного или нескольких уступов. Их высота должна быть не более 60 см, а длина — не меньше двойной высоты. В связи с тем, что на нижний фундамент необходимо потратить больше бетона, нужно проектировать здание так, чтобы максимально использовать верхний уровень.

Фундамент на участке с уклоном может стать препятствием на пути перемещения грунтовых вод, что приводит к увеличению влаги возле основания здания. Поэтому, в зависимости от геологической ситуации, на строительной площадке иногда возникает необходимость создавать дренажную систему. Данная система конструируется до отсыпки противопучинной подушки.

Вернуться к оглавлению

Порядок конструирования ленточного фундамента

Схематичное изображение мелкозаглубленного армированного монолитного ленточного фундамента.

Если нужно построить фундамент на участке с уклоном, то в этом случае можно использовать один из видов ленточного фундамента: мелкозаглубленный или глубокозаглубленный. Первый вид делают в виде целостной конструкции с использованием железобетона и кирпичной надстройки. Лента монтируется на глубину около 80 см. Под ней размещают песчаную подушку толщиной 25-35 см. Второй вид фундамента является одним из самых надежных. В нем лента располагается гораздо глубже, что обеспечивает его стойкость на всех грунтах.

При возведении фундамента на уклоне первым делом нужно удалить плодородный грунт, после чего можно приступать к рытью траншей глубиной 0,5-1,0 м и шириной около 0,7 м. Высота уступов террас должна быть одинакова с толщиной бетонной подушки (25 см). Подготовка укрепляется с помощью арматуры. В месте, где бетон будет подвергаться сильному растяжению, можно использовать 2 слоя арматуры.

Бетонная подушка монтируется на полиэтиленовую пленку, чтобы уберечь фундамент от влажности. Толщина ленты должна находиться в пределах 30-70 см. Высота наземной части основания должна быть не более 4-х его толщин. Армирование ленты осуществляется 4-мя прутами с обвязкой через 0,5 м. Если высота подъема над уклоном имеет величину не более 0,6 м, то внутреннее пространство фундамента гидроизолируется песком и керамзитом. Затем на песчаную подушку ложится полиэтиленовая пленка, а далее отливается цельная плита перекрытия. После этого вся конструкция заливается бетоном. Снаружи ленточное основание защищают слоем гидроизоляции и утеплителя. Вокруг фундамента размещаются дренажные трубы, которые используются для отвода дождевой воды.

Не исключено, что через несколько лет здание вместе с грунтом начнет съезжать со склона. Когда все признаки указывают на то, что это обязательно случится, можно воспользоваться подпоркой с внешней стороны. Для этого хорошо подходят железные конструкции и массивные бревна длиной 4-5 м.

moifundament.ru

Фундамент для дома на склоне

Устроить фундамент для дома на склоне потребуется, если участок для строительства расположен на наклонной местности. Это могут быть склоны холмов, косогоры, крутые спуски к рекам. Возводить дома в такой местности нужно с особой тщательностью. Здания могут быть, как возвышающиеся над уровнем земли, так и врезанные в земляной склон. Какие опорные части зданий могут быть использованы? К ним можно отнести:

• Ленточные.
• Столбчатые.
• На сваях.

Важно! не рекомендуется на наклонных участках возводить плитное основание, так как требующиеся для него в большом объеме земляные работы могут вызвать осыпи и оползни грунта.

Ленточный фундамент на склоне

Начинать работы по строительству нужно с подготовки площадки, на которой будет стоять дом. Если наклон небольшой, менее 5 градусов, изготавливается своими руками обычный ленточный фундамент на участке с уклоном с отсчитываемой от самой нижней отметки уровня земли глубиной заложения, равной глубине промерзания грунта в данной местности. Цоколь такого дома будет иметь соответствующую уклону неравномерную высоту, которая может варьироваться от 50 см до 1.5 м. Ленточная подошва должна быть строго горизонтальной. Своими руками ленточный фундамент на склоне изготовить не сложно, следует только очень хорошо изучить этот вопрос.

Если нужно строительство дома на склоне более 5 градусов, железобетонное ленточное основание можно изготавливать горизонтальными уступами, то есть ленточный фундамент на уклоне будет похож на спускающиеся под гору гигантские ступени, верхней частью которых будет железобетонная лента, на которой будут возводиться стены.

Если свой дом своей частью врезается в склон, требуется большой объем земляных работ. Земля убирается со стороны возвышенности, а также отсыпается при тщательной трамбовке с противоположной стороны, образуя горизонтальную поверхность. Насыпать грунт нужно слоями толщиной не более 20 см. Каждый слой должен тщательно утрамбовываться. В промышленном строительстве на участках используются специальные тяжелые катки, но для себя можно изготовить колотушку из обрезка бревна диаметром 20…25 см, с просверленным в верхней части сквозным отверстием, в которое продевается черенок от лопаты так, чтобы получились две рукояти.

Ленточный фундамент на склоне выполняется следующим способом:

• Изготавливается подпорная стенка из монолитного железобетона, и препятствует осыпанию грунта верхней части склона. Потом она может служить стеной первого (если дом без подвала) или цокольного этажа.
• После планировки изготавливается своими руками основание в виде обычного ленточного фундамента.

Столбчатые основания

Вертикальная основа такой опоры дома— столбы из монолитного железобетона, бутового камня или глиняного обычного кирпича марки не меньше М150, они изготавливаются в специально отрытых шурфах с шагом 1.5…2 метра. Верхние части столбов выравниваются при помощи водяного или лазерного уровня в одной горизонтальной плоскости. Потом изготавливается своими руками рамно- балочная горизонтальная система — ростверк для поддержки вертикальных ограждающих конструкций —  стен из кирпича, деревянных бревен, блоков из легкого газобетона. Рамно- балочная горизонтальная конструкция– ростверк изготавливается:

• Для строительства легких конструкций – используют ростверк из деревянных брусьев или составных балок. Можно использовать в качестве балок ростверка даже железнодорожные шпалы, что может быть преимуществом, так как они имеют пропитку, защищающую древесину от гниения.
• Для средних конструкций – использовать ростверк, который изготавливается из прокатных профильных балок, таких, как уголки, швеллеры или двутавры, еще используют железнодорожные рельсы, выработавшие свой срок.
• Для тяжелых конструкций – используют рамно- балочную горизонтальную конструкцию– ростверк из монолитного железобетона (бетона — класса не ниже В25, арматуры не класса не менее А-3).

Свайные опоры

Бывает, участок попадает туда, где по уклону стекают дождевые и талые воды, или он подтапливается во время разлива. Тогда дом лучше расположить на столбах или на сваях, чтобы под ним оставалось пространство, не препятствующее движению водных масс.

Перед строительством нужно получить в местной организации геологоразведки, геологические данные участка — причины образования уклона, а также на какой глубине расположен «материковый» грунт. Что позволит узнать отметку заложения оснований столбов, глубину бурения скважин для буронабивных свай или как глубоко забивать сваи, если они забивные. Если такие данные узнать не получилось, следует заказать инженерно-геологические изыскания.

Фундамент для дома на уклоне с крутым спуском лучше всего строить на сваях, верх которых несет на себе горизонтальную балочную конструкцию, называемую «ростверк», на которую опираются стены строения. Если строится легкий дачный домик, горизонтальная опора может быть изготовлена из деревянных балок, если же это капитальное строение, предназначенное для длительного в нем проживания, ростверк изготавливают из монолитного железобетона, а также жестко связывают со столбами или сваями.

Чаще всего использующиеся сваи:

• Буронабивные. Для изготовления в земле бурятся скважины требуемого диаметра и глубины, в скважину опускается металлический каркас с рабочей арматурой большого диаметра и заливается бетоном, который можно изготовить самостоятельно на участке рядом с местом установки. Для гидроизоляции, а также опалубки используют свернутый в трубу рубероид или пластмассовые трубы нужного диаметра.
• Винтовые. Это металлические трубы с крыльчаткой, приваренной снаружи с требуемым шагом. Они похожи на гигантские шурупы. Перед установкой в грунте бурятся отверстия, соответствующие диаметру трубы. При помощи специального механизма труба поднимается вертикально и ввинчивается в скважину. После достижения нужной глубины свая обрезается по уровню и заливается железобетоном. Этот способ позволяет при небольшом диаметре увеличить несущую способность сваи в 1.5…2 раза.
• Забивные. Обычно изготавливаются на заводах железобетонных изделий. Имеют квадратное сечение, а также заостренную концевую часть. Они вертикально вывешиваются над местом установки и забиваются механическим способом при помощи «копра». Использовать этот способ следует с большой осторожностью, так как в радиусе 30…50 метров при забивке возникают большие сейсмические воздействия на окружающую местность. Если грунт основания наклонной поверхности имеет низкий коэффициент сцепления (супеси, песчаные грунты) или рядоместь строения, ранее выстроенные на непрочной основе, изготовление такого основания может вызвать непредсказуемые последствия, а также аварии. Это могут быть оползни больших масс земли, растрескивание и обрушение конструкций или частей зданий, стоящих рядом.

Полезные советы

Вокруг периметра дома рекомендуется своими руками изготовить дренаж. Дренажом могут быть полукруглые канавки, шириной до 0.7 и глубиной 0.4 м. Для защиты — стенки канавки уплотнятся глиной. Дренаж нужен, чтобы водные потоки, которые могут спускаться с уклона, обводились вокруг дома и не размывали основание. Чтобы дренаж не мешал благоустройству участка, канавки можно засыпать крупным щебнем, который нужно будет менять раз в 3-4 года для предотвращения заиливания.

После завершения строительства вокруг дома нужно сделать отмостку, препятствующую попаданию воды в подземную часть здания со стороны наружных стен и также защищающую его цоколь. Для лучшей гидроизоляции цоколь или отдельно стоящие опоры можно облицевать искусственным или природным камнем. Если дом построен с приподнятым над поверхностью грунта ростверком, свободное пространство между ним и землей лучше заасфальтировать.

Работы, относящиеся к бетонированию и кирпичной кладке, не нужно выполнять при минимальной температуре меньше 5…7 градусов по Цельсию.

Для проектирования, а также строительства опорных конструкций на уклоне рекомендуется обращаться в специальные организации. Специалисты всегда помогут в выборе наилучшего основания, по условиям местности. Они также помогут и с его строительством, чтобы дом мог служить многие годы.

bouw.ru

Фундамент на участке с уклоном своими руками

14 Ноябрь 2017      Стройэксперт      Главная страница » Фундамент » Монтаж      Просмотров:   2290

Фундамент на склоне

Радость от приобретения участка под строительство очень часто омрачается наличием ям, косогоров и даже перепадами высоты. Незначительные погрешности легко устраняются на первых этапах строительства, а вот неровности рельефа требуют более серьезного подхода к решению проблемы.

Факторы, которые необходимо учитывать при строительстве на склоне

Надежность и прочность всего строения во многом зависит от качества заложенного основания. Во-первых, фундамент не должен разрушаться под воздействием грунтовых вод, во-вторых, нельзя допускать осыпания грунта вокруг основания дома, в-третьих, следует учесть возможность раскалывания грунта вследствие разрушения основания.

Исходя из этого, при строительстве фундамента на участке с уклоном следует учитывать следующие факторы:

Что нужно учитывать при строительстве на склоне

• Уровень залегания грунтовых вод, по нему определяется глубина закладки фундамента и способ проведения гидроизоляционных работ.
• Тип почвы, в зависимости от которого также проводится расчет глубины основания дома и обустройство дренажной системы.
• Угол наклона является основным параметром, согласно которому выбирают тип фундамента.

к оглавлению ↑

Особенности возведения фундамента на участке с уклоном

Строительство на склоне считается одним из сложных процессов, поэтому к выбору типа основания и к проводимым расчетам следует подходить очень ответственно.

Одной из особенностей возведения фундамента на участке любой сложности является создание горизонтальной плоскости. Решить эту проблему на участке с уклоном можно в том случае, если плавно изменить его высоту. Добиться поставленной цели можно с помощью следующих видов фундамента:

• Традиционный ленточный.
• Ленточный ступенчатый.
• Свайный.

Каждый тип имеет свои особенности возведения, а также плюсы и минусы.

Традиционная бетонная лента может быть построена на участке, для которого характерен незначительный уклон. Однако обязательное наличие горизонтального дна может стать причиной дополнительных расходов на строительные материалы. В этом случае на помощь приходит ступенчатый ленточный фундамент, который вполне подходит для строительства на участках со значительным уклоном. Если же место строительства характеризуется большим наклоном и наличием проблемного грунта, то лучше всего построить дом на свайном фундаменте.

к оглавлению ↑

Подготовка и планирование участка на склоне

Любое строительство начинается с планирования участка, а склоны и незначительные неровности рельефа несколько усложняют этот процесс. К примеру, близкое расположение строения к обрыву вызывает постепенное осыпание грунта, а вода, стекающая со склона, может залить строение или вызвать разрушение основания.

Поэтому перед началом строительства фундамента на сложном участке важно провести ряд подготовительных мероприятий, к которым можно отнести следующее:

• Определение расположения будущей конструкции.
• Максимально возможное выравнивание участка путем перемещения слоя грунта с одного места на другое.
• Организация дренажной системы и ливневых стоков.
• Устранение незначительных неровностей путем террасирования или обустройством подпорных стенок.

Подготовка участка на склоне

Кроме того, следует позаботиться о наличии определенного набора материалов и инструментов. Строительство фундамента на склоне невозможно представить без следующего:

• Строительный уровень или нивелир.
• Рулетка.
• Лопата и ведра.
• Нитка или шнур.
• Бетономешалка и мастерок.
• Устройство для уплотнения цементного раствора.

Среди основных материалов для возведения фундамента можно выделить следующее:

Материалы для строительства

• Доски или щиты.
• Деревянные бруски.
• Прутья арматуры.
• Щебень.
• Песок.
• Цементный порошок.

к оглавлению ↑

Строительство ленточного основания на склоне

Основание в виде бетонной ленты пользуется большой популярностью у частных застройщиков, что объясняется простотой возведения и незначительными расходами. Однако к строительству ленточного основания на участке с уклоном следует подходить с особой ответственностью.

Как и любой строительный процесс, возведение фундамента проходит в несколько этапов.

к оглавлению ↑

Планирование участка

На первом этапе необходимо составить подробный план участка под строительство, расположенный на склоне какой-либо возвышенности, и обозначить расположение будущего фундамента. Главной задачей является определение нижней точки грунта, так как она будет определять глубину заложения ленточного основания. Вниз от этой точки отмеряют предполагаемую высоту фундамента и добавляют около полуметра на подушку из песка и щебня. При планировании следует учитывать, что по всей длине лента основания должна лежать на одном уровне, а ее верхняя часть немного возвышалась над уровнем грунта.

к оглавлению ↑

Способы уменьшения уклона участка

В большинстве случаев участок на склоне требует некоторого уменьшения перепада высоты, при этом степень сложности работ зависит от величины уклона.

Незначительный уклон, не превышающий 3%, не требует выполнения сложных работ, для этого достаточно подсыпать грунт в нужных местах и укрепить его с помощью силикатов.

Уклон до 8% можно выровнять подсыпкой ленточного основания грунтом, который поднимается с подгорной части.

Перепады до 10% считаются проблемными, однако в этом случае можно построить цокольный этаж, расположив его непосредственно в склоне.

Если крутизна склона превышает 10%, то на таком участке требуется возведение сооружений для защиты от оползней.

к оглавлению ↑

Земляные работы

Копка траншеи – это один из основных этапов строительства фундамента на склоне, но именно с него начинается весь процесс. На этом этапе необходимо точно следовать выполненным расчетам, особенно тем, что касаются глубины закладки фундамента. Это объясняется тем, что на разных отрезках этот параметр будет различным.

Сооружение опалубки

Наличие перепадов высоты на участке несколько затрудняет строительство опалубки, так как независимо от степени уклона верхняя часть основания должна быть строго горизонтальной. По этой причине опалубка в нижней точке склона будет значительно выше, чем в самой высокой точке. Также важным моментом является выбор правильной доски для опалубки.

Делаем опалубку

На дне подготовленной траншеи обязательно делают подушку из песка и щебня, причем каждый слой хорошо утрамбовывают. Высота подушки должна составлять около 0,2 метра.

к оглавлению ↑

Армирование фундамента

Ленточное основание на склоне требует наличия усиленного армирующего пояса, для изготовления которого используют стальные прутья. Пренебрежение этим этапом становится причиной деформации фундамента и, как следствие, разрушение всего строения.

Создание дренажной системы

Чтобы обеспечить эффективный отвод влаги от фундамента и дома, нужна отличная дренажная система. Однако самостоятельно выполнять этот этап не рекомендуется, так как требуется проведение специальный исследований. Поэтому созданием дренажной системы должен выполнить опытный специалист.

Заливка бетона

Фундамент на склоне необходимо заливать в один прием, чтобы не допустить расслоения бетонной массы в процессе высыхания, которое может привести к быстрому разрушению основания.

Залитый бетонный раствор тщательно утрамбовывают с помощью специального устройства, что позволяет удалить пузырьки воздуха. Готовый фундамент оставляют примерно на месяц при правильном уходе, чтобы раствор полностью просох и затвердел.

к оглавлению ↑

Особенности строительства ленточного ступенчатого фундамента

При строительстве дома на участке со значительным уклоном рациональнее будет возведение ступенчатого ленточного основания.

В отличие от обычной бетонной ленты у такого фундамента нет ровного периметра, а возводится он в нескольких вариантах:

Ступенчатый фундамент

• С прямой верхней частью и ступенями у основания холма.
• Со ступенями в верхней части и простым ленточным фундаментом внизу.
• Со ступенями по всей длине фундамента.

Еще одной особенностью ступенчатого основания является укладка арматуры, прутья также укладываются ступенями.

Такое основание вполне может сочетаться с общим террасированием участка.

к оглавлению ↑

Преимущества свайного фундамента на склоне

Одним из удачных вариантов фундамента на склоне можно назвать использование различных видов свай. Такой фундамент имеет несколько положительных моментов:

• Минимальные трудовые и земляные работы.
• Отсутствие угрозы осыпания грунта благодаря заглублению опор на значительную глубину.
• Возможность строительства любых видов построек.

Самостоятельное возведение фундамента на склоне может вызвать некоторые трудности. Однако соблюдение правил и технологии строительства позволяет возвести надежное и прочное строение на участках с любым перепадом высоты.



stroykarecept.ru

Фундамент на неровном участке под большим уклоном

Пример фундамента на неровном участке

При покупке земельного участка под будущее строительство часто подбираются ровные поверхности без видимых уклонов. Но далеко не всегда можно найти именно такой идеальный участок для застройки. Также не каждый застройщик имеет достаточно денег, чтобы устранить большие уклоны или неровности, поэтому вынужден часто отказываться от традиционных типов фундаментов.

При возведении фундамента на участке под уклоном часто бывает достаточно сделать песчано-гравийную подсыпку. Такой вариант возможен, если угол наклона составляет несколько градусов, а также финансово целесообразно создавать подушку.

Но такой вариант не подходит, если уклон составляет пять и больше градусов. В таких случаях практикуется проектирование фундаментов ступенчатого типа, где основная нагрузка лежит на верхней плите террасы, а ступени опускаются к самой низкой точке. Понятно, что такие основания нужно надежно укреплять, чтобы не возникла деформация единичных ступеней или несущей плиты.

Возведение основания на участке с малым уклоном

Схематическое отображение ленточного фундамента на неровном участке

Как правило, на участках с уклоном, который составляет до 30 см в одну сторону, больше практикуют возведение ленточных блочных и монолитных фундаментов. Такие конструкции прочные, возведение стоит относительно недорого, вот только нужно провести земельные работы.

Хотя такие участки считаются ровными, на самом деле ситуация будет плачевной, ведь возникнет резкий скачок высот по разным сторонам основания. Таким образом, ленточный фундамент при таком уклоне можно возвести следующими способами:

• Простой вариант. При проектировании и разметке территории под будущее основание выкапывается котлован и выравнивается дно. Делается это таким образом, чтобы получить идеально ровную поверхность дна без даже минимальных уклонов. Понятно, что такой метод финансово затратный, ведь приходится делать подробные геодезические изыскания и правильно рассчитать глубину погружения фундамента. Метод простой в выполнении, практикуется для небольших по размерам и массе зданий.
• Более сложный, но и надежный вариант – это проведение локального углубления траншеи. В таких случаях нужно предварительно рассчитать необходимую глубину погружения каждого конкретного участка основания, а уже затем выполнять выравнивание дна.

Как делается такой вариант возведения фундамента? Для этого используется следующая формула:

hт = hпв + hр, где:

• hт – это, собственно, необходимая расчетная глубина траншеи;
• hпв – это перепад высот на разных участках, причем лучше сразу выбирать большее значение для получения точных данных;
• hр – толщина грунта, который обязательно снимается в процессе выкапывания траншеи.

Если принимать максимальный перепад высот в 15 см, а толщина плодородного слоя составляет до 40 см, тогда глубина траншеи будет составлять 55 см. Подошва заглубления составляет 30 см, поэтому подушку нужно делать толщиной в 25 см.

При возведении ленточного фундамента на небольших неровных земельных участках нужно предусмотреть дренажную систему и водоотлив. Особенно это важно в нижней части конструкции, ведь именно туда пойдет основной поток дождевой воды.

Для таких целей отлично подходит также водосборная канава, лоток или утрамбованный земляной вал. После заливки основания рекомендуется засыпать канаву песком и гравием, затем утрамбовать и сверху установить ливнестоковые системы.

Возведение фундаментов на уклонах среднего типа

Основание столбчатого типа для неровных участков

Тут уже стоит задуматься, какой именно тип фундамента лучше использовать. Например, для ленточного основания придется использовать много подсыпки, причем делать это нужно сначала в самой низкой точке и затем равномерно выравнивать дно по горизонтали. Такое строительство будет финансово затратным, но использовать его можно при возведении небольших зданий.

Как вариант, можно тут использовать столбчато-ленточный фундамент. Он имеет ряд преимуществ перед обычным ленточным, а именно:

• не нужно проводить подробные геодезические расчеты и подбирать оптимальную глубину установки ленты;
• тут используется минимум песчаной подушки, а столбы можно устанавливать даже в несколько ярусов;
• сразу на готовые столбы можно установить бетонную ленту.

Понятно, что такой фундамент на среднем уклоне стоит немного дороже, но в некоторых случаях себя оправдывает. Возведение ленточной конструкции имеет ряд нюансов, а именно:

1. Неправильно положенная и утрамбованная подсыпка со временем расползется, а следом и лента.
2. Перед созданием песчаной подушки нужно предварительно обустроить котлован с ровными стенками, а уже затем класть подушку.
3. Не нужно строго придерживаться одинаковой толщины подушки, она может быть различной, но не меньше, чем 30 см.

После возведения конструкции нужно сделать вертикальную отсыпку грунта. Для этого используется непучинистая почва, например, песок. Отмостку нужно сделать в сторону от цоколя под небольшим углом, но обязательно с уклоном в большую сторону.

Как возвести фундамент на склонах

Эскиз ступенчатой конструкции фундамента на участке со сложным рельефом

Как правило, возведение таких оснований слишком сложное и финансово затратное. Уклон считается большим, если высотный перепад составляет метр и больше, а это полноценные склоны. Тут нужно сразу проектировать ступенчатую конструкцию основания, но она слишком дорогая. А вот столбчатые основания тут будут как раз оптимальными.

Возведение таких оснований состоит с нескольких этапов:

1. Разметка территории, устранение растительности и первичное выравнивание грунта.
2. Выкапывание углублений под будущие столбы. Глубина подбирается таким образом, чтобы будущие столбы имели горизонтальную плоскость, а ростверк немного выступал от грунта в самой высокой точке.
3. Затем устанавливается арматура и заливается конструкция бетоном.

Понятно, что именно земляные работы тут будут составлять как минимум половину расчетных расходов на возведение основания здания.

Стоит ли выравнивать неровный участок

Виды обустройства фундамента на участке со склоном

Бытует мнение, что в некоторых случаях достаточно только выровнять поверхность участка и уже можно возводить ленточный фундамент. В любом случае, идеально ровных участков не существует, поэтому их в любом случае сначала выравнивают. Оптимальное решение – это использование песчано-гравийной подушки, которую также нужно выровнять и утрамбовать.

Такой вариант приемлемый, если участок действительно имеет минимальные неровности. Но он не подходит, если неровности слишком большие, то нужно делать повторную заливку поверхности для получения абсолютно ровной горизонтали. С внешней стороны опалубки лучше предусмотреть место для кирпичной кладки, которую легче выровнять и утеплить при необходимости.

Фундамент на неровном участке возвести не так просто. Тут лучше сразу привлекать специалистов, а также проводить тщательные подробные геодезические расчеты. Самостоятельно все это сделать практически невозможно, но только после получения подробного проекта существует гарантия, что здание будет стоять десятилетия и не сместится вниз по склону.

fundamentclub.ru

Ленточный фундамент на участке с уклоном

При строительстве дома на склоне необходимо особенно серьезно подойти к выбору типа фундамента и его строительству. В противном случае позднее могут проявиться такие неприятные явления, как проседание фундамента, осыпания грунта, затопление фундамента водой, приходящей с нагорной стороны склона.

При строительстве дома на склоне необходимо особенно серьезно подойти к выбору типа фундамента и его строительству. В противном случае позднее могут проявиться такие неприятные явления, как проседание фундамента, осыпания грунта, затопление фундамента водой, приходящей с нагорной стороны склона.



Ленточный фундамент

При малоэтажном жилом строительстве часто используется монолитный железобетонный мелкозаглубленный ленточный фундамент. Железобетонная лента обладает хорошей жесткостью и успешно противостоит изгибающим моментам при неравномерных деформациях, вызываемых, например, пучением. Хорошо подходит такая конструкция и для строительства на склоне. Но в этом случае бетона потребуется больше, чем при строительстве на ровной поверхности.

Если планируется производить строительные работы своими руками, следует предварительно изучить вопросы, как сделать ленточный фундамент на склоне, на что обратить особое внимание. В ходе работ потребуются инструменты и материалы:

• песок;
• цемент;
• щебень;
• арматура;
• деревянные бруски;
• доски;
• гидроизоляционные материалы;
• бетономешалка;
• ведра;
• лопаты;
• мастерок;
• нивелир или лазерный уровень;
• рулетка;
• вибротрамбовка.



Специфика фундамента на склоне

Совершенно ровных участков практически не бывает – всегда есть небольшие перепады. Если уклон меньше 3% (перепад высот на 100 единиц длины равен 3 единицам), то участок считается ровным, если больше – то наклонным. Чем круче участок, тем больше придется приложить усилий, чтобы сделать надежный фундамент.

Верхний край монолитного ленточного фундамента должен лежать в горизонтальной плоскости. Опорная поверхность основания может иметь наклон, но не более 10%. Предпочтительнее рыть траншеи так, чтобы уклона вообще не было. В самой верхней по склону части бетонная лента должна немного возвышаться над грунтом.

Важно! Высота ленточного фундамента над уровнем почвы в нижней точке уклона не должна превышать учетверенного значения его ширины.

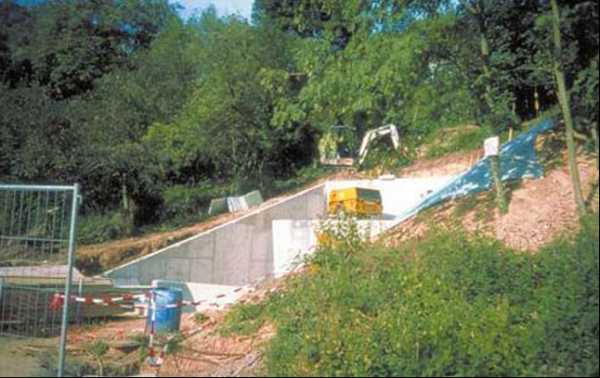

Если участок имеет большой уклон, необходимо делать ступенчатый фундамент. Опорная поверхность основания каждой ступени в этом случае должна быть строго горизонтальной. При этом высота ленты должна быть не менее 30 см, длина каждого горизонтального участка ­­­– не менее 60 см. Ступени должны перекрываться по длине на расстояние, равное двойной высоте ступени, но не меньше, чем на 30 см.



Траншеи

Прежде чем начинать копать траншеи, необходимо провести геодезическую съемку участка, чтобы определить перепады высот.

Зная их величину, можно будет определить необходимую глубину траншей и высоту опалубки в различных точках вдоль длины ленты.

Чтобы дождевые воды во время строительства не затопили траншеи, с нагорной стороны строительной площадки необходимо сделать временную защиту: водосборную канаву или земляной вал.

Ширина подошвы фундамента делается такого размера, чтобы не превысить допустимой величины удельного давления на подфундаментную подушку, а также на грунт, лежащий в ее основании. В соответствии с этой шириной выкапываются траншеи.

По всем дну траншеи засыпается песчаная подушка. Толщина ее должна быть 15-20 см. Для уплотнения ее обильно смачивают водой и трамбуют. На подушку укладывается рулонная гидроизоляция. Затем устанавливается опалубка. Вследствие наличия уклона высота ее будет переменной.



Бетонирование

Особое внимание необходимо уделить армированию бетона, так как ленточный фундамент на участке с уклоном может испытывать усиленные нагрузки. Горизонтальные слои арматуры (от 2 до 4 прутьев в каждом) размещаются вблизи нижней и верхней плоскостей бетонного монолита. Они соединяются вертикальной арматурой. Прутья не должны размещаться ближе 5 см от наружной плоскости бетона во избежание их коррозии.

После того, как готовы опалубка и арматура, заливается бетон марки не ниже М200. Процесс заливки должен быть непрерывным. Если делать его не за один раз, а в несколько заходов, то по границам слоев железобетонная лента будет ослаблена. Бетон подлежит тщательной трамбовке, чтобы удалить воздух. После заливки бетона необходимо подождать до полного его высыхания, прежде чем возводить дом. Это время составляет около месяца.



Защита фундамента от влаги

Непременно нужно защитить бетонный фундамент от влаги. Для этого после застывания бетона его покрывают наплавляемой, обмазочной, напыляемой, проникающей или рулонной гидроизоляцией.

Важно! Обязательно необходимо сделать дренажную систему.

Бетонная лента будет препятствовать перемещению грунтовых вод с нагорной стороны участка вниз по склону, вследствие чего будет накапливаться влага. Дренажная система необходима, чтобы вода не размывала основание дома. Устройство дренажа зависит от напластования грунтов, а также от величины уклона. Может быть достаточным устроить его только с нагорной стороны участка, но может потребоваться и вокруг всего дома.

Хотя вполне можно сделать ленточный фундамент на склоне своими руками, некоторые работы все-таки следует доверить специалистам. В частности, проектирование дренажной системы. Долговечность фундамента напрямую зависит от качества дренажа.

Построенный с соблюдением всех требований, ленточный монолитный фундамент обеспечит надежную и долговечную опору для дома, стоящего на склоне.

Читайте также:

fundamentprofi.ru

---

•
  Фундамент для перегородок в доме
•
  Заложен фундамент
•
  Фундамент под стиральную машину
•
  Что такое винтовые сваи для фундамента
•
  Формула расчета фундамента ленточного
•
  Каркасный дом на ленточном фундаменте своими руками пошаговая инструкция
•
  Ленточный фундамент т образный
•
  Как вязать арматуру для фундамента плитного фундамента
•
  Сколько стоит связать арматуру под ленточный фундамент
•
  Фундамент семыкина на покрышках
•
  Фундамент для частного дома ленточный
